空白掩模版(Blank Mask)国产化率不足2%

一块看似普通的玻璃板，卡住了中国半导体最上游的喉咙。但2026年，牌桌上的玩家换了。

有一类材料，它不做芯片、不做设备、不上新闻，却决定了你手机里那颗芯片能不能被造出来。它的国产化率，比光刻胶还低；它的技术难度，被业内称为"半导体材料领域的珠穆朗玛峰"。

它叫空白掩模版（Blank Mask），也叫掩模基板。

01　先搞懂一件事：光刻的"底片"到底是什么

大多数人知道光刻机是芯片制造的核心。但很少有人知道，光刻机每次曝光，都需要一张"底片"——就像老式胶卷相机，没有胶卷，再好的相机也拍不出照片。

这张"底片"，就是光掩模版（Photomask）。它是一个刻着电路图形的石英板，光刻机透过它把图形投影到硅片上，一层一层叠加，最终形成芯片。

那么问题来了：谁来做这张底片？

答案是两步走的：

第一步：造一张"没拍照的胶卷"在高纯度石英玻璃基板上，镀上铬（Cr）或钼硅（MoSi）等光学薄膜，再涂一层光刻胶。此时它上面没有任何图形，所以叫"空白"掩模版。→ 这一步做的是原材料，技术壁垒最高

第二步：把电路图形"刻"上去掩膜版制造商拿到空白掩模版后，用电子束光刻等工艺，把芯片设计的电路图形写上去。这时候它才变成能真正用于生产的"光掩模版"。→ 这一步做的是加工，国内企业主要在这一层

一句话记住：空白掩模版之于光掩模版，就像空白胶卷之于拍好的照片。空白掩模版占光掩模版总成本的50%–60%——这是整条产业链里最贵、最难、最卡的那一段。

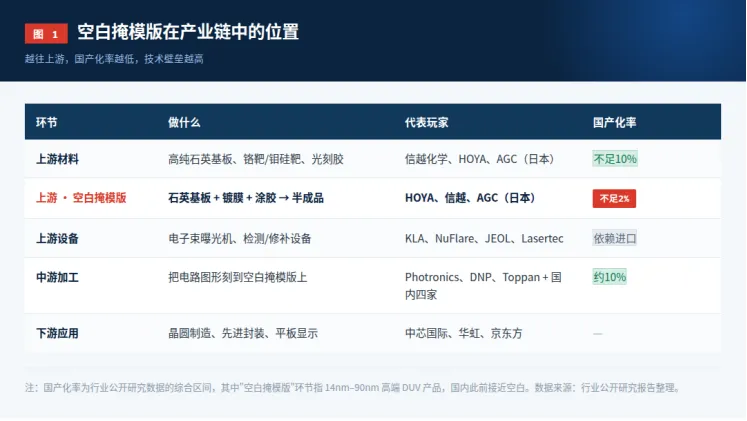

图1　空白掩模版在产业链中的位置（示意）

注：国产化率为行业公开研究数据的综合区间，其中"空白掩模版"环节指14nm–90nm高端DUV产品，国内此前接近空白。

看到这张表，你应该已经明白问题的严重性了：越往上走，国产化率越低。中游加工还有10%，一到上游空白掩模版，直接掉到不足2%。

02　被日本锁死的三十年：80%份额与"珠峰级"壁垒

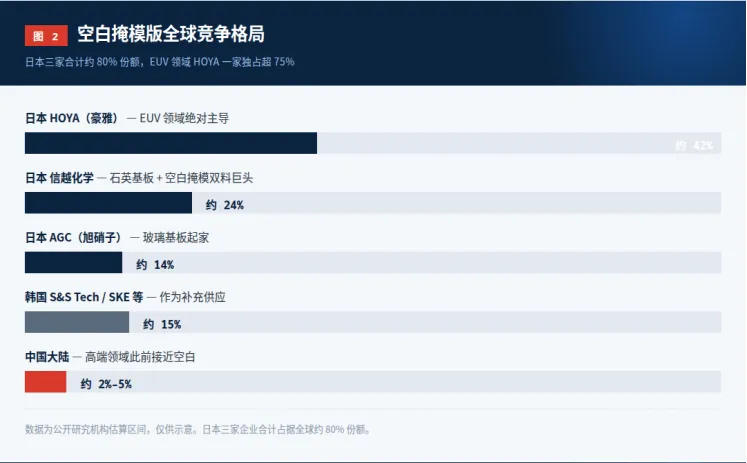

图2　空白掩模版全球竞争格局

全球空白掩模版市场，是一个极度寡头的市场。

为什么日本能锁死三十年？因为这道门槛，是材料、工艺、设备三重叠加的物理极限。

第一重：基板材料——把玻璃做到"极致纯净"

高端空白掩模版用的不是普通玻璃，而是合成石英玻璃。它的要求有多变态？

杂质含量要低于1ppm（百万分之一），表面粗糙度要控制在0.2纳米以内——这是什么概念？1纳米是1米的十亿分之一，0.2纳米相当于把地球表面磨平，起伏不超过一颗黄豆的高度。

更狠的是平整度要求：整块基板的表面起伏要小于1微米。这个精度必须用纳米级激光干涉仪才能检测。

第二重：镀膜工艺——误差控制在0.1纳米

DUV用的铬膜、钼硅相移膜，厚度误差要控制在0.1纳米级别，膜层均匀性要求在±1%以内。到了EUV时代更夸张：需要交替镀40–50层钼/硅（Mo/Si）复合膜，每一层的精度都逼近物理极限。

第三重：精密加工——研磨时间从2小时拉到24小时

随着制程从90nm推进到14nm，基板的研磨时间从2小时大幅延长到24小时。平整度和良率的要求呈指数级提升。这也解释了为什么全球能生产半导体级空白掩模版的企业，曾经只有4家。

这三重壁垒叠加的结果是：技术难度被业内公认为半导体材料领域的"珠穆朗玛峰"。——不是某一个环节难，而是每一个环节都要同时达到极致，且必须保证良率稳定。

03　卡脖子的缺口有多大？一组刺眼的数据

讲完技术，我们来看数据。这组对比，是整个行业最刺眼的结构性缺口。

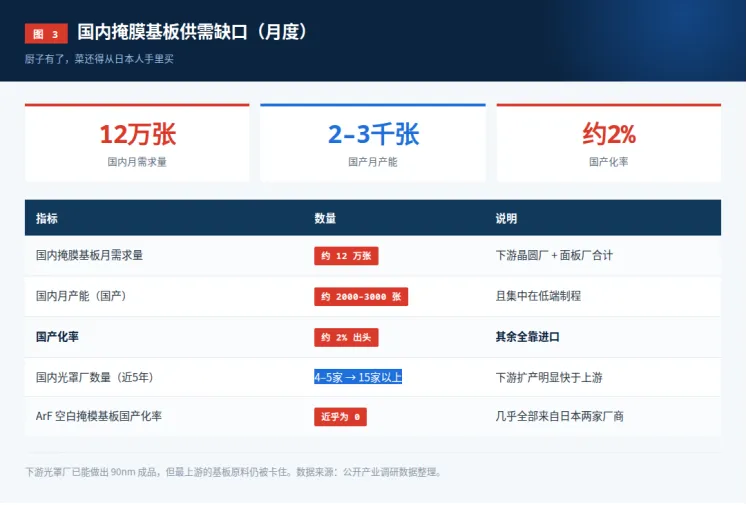

图3　国内掩膜基板供需缺口（月度）

"厨子有了，菜还得从日本人手里买"——下游光罩厂已能做出90nm成品，但最上游的基板原料仍被卡住。

这里有一个非常形象的比喻：中国已经培养出了一批好厨子，但食材还得去日本买。

国内光罩厂（做第二步加工的）五年间从四五家膨胀到十五家以上，90纳米节点已经能和国际大厂"坐在同一张牌桌上"。但上游的基板，国产产能每月只有两三千张。

再叠加一层外部压力：日美巨头通过出口管制，把28nm以下的高端掩膜板产能全部留在本土，对中国只开放130nm及以上成熟制程。2026年，荷兰更进一步，中止了对中国境内所有28nm及以下制程光刻设备的售后支持。

这套组合拳的目的很明确：阻断国内晶圆厂向上迭代的技术路径。

04　需求端：AI和存储，正在把需求放大8倍

如果只是"被卡脖子"，那还只是防守问题。真正让这条赛道变得性感的是——需求正在指数级膨胀。

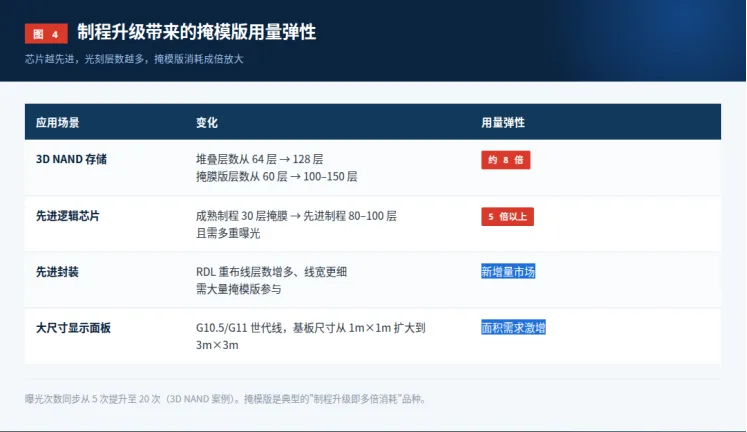

图4　制程升级带来的掩模版用量弹性

曝光次数同步从5次提升至20次（3D NAND案例）。掩模版是典型的"制程升级即多倍消耗"品种。

这里有个关键逻辑：掩模版不是"一颗芯片用一次"，而是"每一层光刻都要用一片"。

一颗逻辑芯片可能要经过几十层光刻，每一层都需要独立的掩膜版。芯片越先进，层数越多，曝光次数越多，掩模版消耗量就越大。

所以当存储芯片从64层堆到128层，掩模版需求直接跳8倍；逻辑芯片从成熟制程走向先进制程，需求提升5倍以上。这是典型的"量价齐升"品种，而AI算力芯片的放量，正是这轮需求扩张最直接的催化剂。

05　国产突围：从"0到1"的三条战线

讲完困境和需求，现在进入最关键的部分：国产替代到底走到哪一步了？

国内企业走的是一条非常务实的路径：显示端先立、半导体端跟进、先进制程破冰。我们按"难度从低到高"梳理三条战线。

战线一：显示掩模版——已经站稳，双龙头格局

这是国内企业基本盘最扎实的赛道。

清溢光电688138.SH

卡位：国内规模最大的掩模版供应商之一，在中小尺寸FPD及G8.5以下高阶产品上稳居国内前列，已进入京东方柔性OLED供应链。

半导体进展：已实现180nm工艺节点规模化量产，150nm小批量量产，正推进130nm至40nm的PSM与OPC工艺研发，并启动28nm节点工艺开发规划。

2026H1业绩：营业收入6.54亿元，同比+5.08%；归母净利润同比+28.16%。

路维光电688401.SH

卡位：国内唯一实现G2.5至G11全世代掩模版量产配套的本土企业，覆盖a-Si TFT-LCD到LTPO、AMOLED、Mini/Micro LED等前沿技术。

半导体进展：已实现150nm制程节点量产，130nm通过客户验证并小批量量产，先进制程目标指向14nm，28nm节点良率已接近国际水平。

2026H1业绩：营收6.68亿元，同比+22.80%；归母净利润1.45亿元，同比+35.82%——四家中唯一实现营收利润双位数高增。

两家企业构成了显示掩模版的"双龙头"。但必须清醒地看到：全球定价权仍受日美厂商制约，且它们的核心基板仍然依赖进口。

战线二：半导体掩模版加工——向先进制程爬坡

龙图光罩688721.SH

卡位：领先的第三方半导体掩模版厂商，专注功率半导体、MEMS等特色工艺，2022年将工艺节点提升至130纳米。

进展：90nm稳定量产，65nm送样验证，40–28nm产品已启动规划。

需注意：2026H1营收1.36亿元（+17.69%）但增收不增利，净利润同比腰斩；应收账款达8572万元，占营收比例62.84%，回款压力值得关注。

冠石科技605588.SH

卡位：布局掩膜版业务，业务结构与前三家差异较大。

需注意：2026H1营收6.24亿元，同比-9.82%，是四家中唯一营收下滑的企业，且陷入亏损——主要受产能爬坡期折旧摊销高企影响。

这一层的现状是：行业正在分化。头部企业靠技术节点突破拉高毛利，落后产能则在折旧压力下持续亏损。

战线三：空白掩模版——从0到1的"破局者"

这是最难、也是最有想象空间的一环。而2025–2026年，这里发生了一件标志性事件。

聚和材料688503.SH

关键动作：2025年9月，完成对韩国SK集团旗下空白掩膜版业务（SKE，现LuminaMask）的全资收购，一举拿下完整技术体系、全套专利组合与成熟量产能力。

技术覆盖：产品可适配14nm至130nm主流DUV光刻工艺（ArF/KrF全节点），是国内首个具备成熟DUV高端空白掩膜版量产能力的企业。量产良率90%–95%，远超国内试产线的50%–70%。

客户验证：已通过SK海力士、TMC（中国台湾光罩）、迪思微、中微掩模等海内外头部客户量产验证并稳定供货；国内多家掩膜厂商及中芯国际、华虹等晶圆厂正在认证流程中。

产能规划：上海闵行基地总投资11亿元，一期规划年产4万片半导体高端空白掩膜基板，其中2万片预计2027年下半年投产；叠加韩国现有产能及技改，总产能可扩展至6万片/年。

国产化路径：采取"两步走"——第一步技术平移（韩国成熟量产工艺落地闵行），第二步本土孵化（搭建本土化研发体系）。2027年完成基础工艺搭建并产出样品，2028年启动本土研发中心深度布局。

需注意：公司主业光伏浆料受银价波动影响较大；半导体业务在2027年以前可能持续拖累财务表现；技术上目前仍处于"韩国产品先行验证、国内产能承接替代"的战略过渡期，核心技术能否成功本土化是最大不确定性。

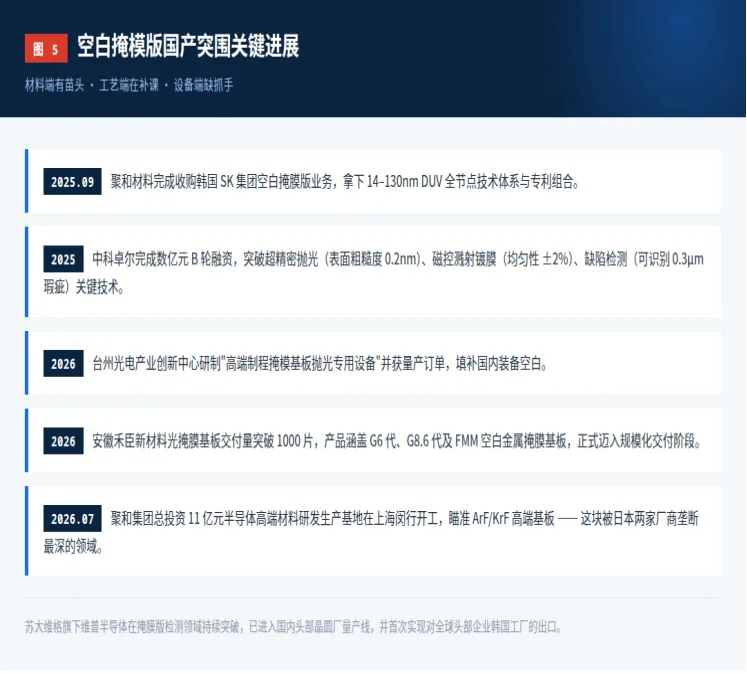

图5　空白掩模版国产突围关键进展

除了聚和材料，上游还有一批企业在各自环节突破，形成了"多点开花"的格局：

06　市场规模：一个被低估的成长空间

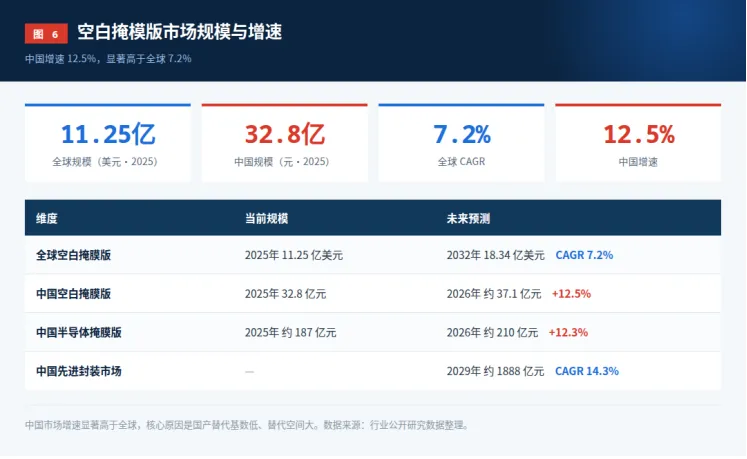

图6　空白掩模版市场规模与增速

中国市场的增速显著高于全球平均水平，核心原因是国产替代基数低、替代空间大。数据来源：行业公开研究数据整理。

这里有个容易被忽略的点：中国空白掩膜版的增速（12.5%）高于全球（7.2%）。

原因很简单：全球市场是存量博弈，而中国市场是低基数下的替代性增长。国产化率从2%提升到20%，意味着十倍空间——这与全球市场规模增长完全是两个量级的逻辑。

07　风险提示：不要只看故事，要看数字

任何投资逻辑都必须配上风险清单。这条赛道至少有五个必须正视的问题：

【风险1】客户集中度偏高。路维光电前五大客户合计占营收74.77%，一旦核心客户订单波动，业绩弹性会双向放大。

【风险2】供应链仍高度依赖进口。路维光电前五大供应商占采购总额86.02%，龙图光罩占比64.22%，且供应商集中在日本和中国台湾地区。上游高纯石英砂国产化率仅约30%。

【风险3】重资产运营压力。路维光电机器设备原值达13.53亿元。冠石科技和龙图光罩均因产能爬坡期折旧摊销高企而影响盈利能力——这是行业普遍特征。

【风险4】设备与材料的双重管制。电子束曝光机、检测修补设备被KLA、NuFlare、JEOL、Lasertec垄断，国内全部依赖进口且受出口管制影响，直接拉长扩产周期。

【风险5】验证周期长，兑现节奏慢。从"可用"到"好用"再到"大规模替换"，晶圆厂认证周期长、标准严格。聚和材料的韩国资产仍需等待客户质量与一致性验证，2027年前半导体业务可能持续拖累财务表现。

08　结语：三句话看清这条赛道

本文核心结论

1. 空缺在哪里：空白掩模版是光掩模版成本占比50%–60%的核心原料，国产化率不足2%，是整条半导体材料链上国产化率最低、壁垒最高的环节之一。

2. 机会有多大：双层驱动——供给侧国产替代（从2%往20%走的空间）+ 需求侧制程升级（3D NAND用量增8倍、先进逻辑增5倍、先进封装新增量）。且中国增速（12.5%）显著高于全球（7.2%）。

3. 走到哪一步了：路径是"显示端先立、半导体端跟进、先进制程破冰"。显示端已形成双龙头格局；半导体加工端头部企业向28nm以下爬坡但出现业绩分化；最上游空白掩模版通过收购实现"从0到1"，当前处于韩国产品先行验证、国内产能承接替代的过渡期。

中国半导体最难的从来不是"能不能做出来"，而是"能不能批量做出来并让客户敢用"。空白掩模版的国产化，考验的正是后者。

本文所引用的市场规模、国产化率、企业业绩等数据均来自公开研究报告与公开信息整理，可能存在统计口径差异。文中提及的所有公司名称仅用于产业链环节的具象化说明，不构成任何投资建议或买卖依据。半导体行业技术迭代快、验证周期长、存在较大不确定性，投资决策请以公司正式公告与专业机构意见为准。市场有风险，投资需谨慎。
