一张 PDF 线束图，我让 WorkBuddy 试着搬进中望 CAD。能打开、能缩放，可真要改个字、改个尺寸，才发现「格式转换」和「重画一张图」根本不是一回事。

算力猫学AI

制造业老兵 × AI 零基础职场人

我在线束、工艺、标准岗干了多年，也是个 AI 纯小白。这个号不写虚的，只把我用 WorkBuddy 边学边做、踩过的坑摊给你看——像朋友坐对面，唠刚发生的真事。

手里一张 PDF 线束成品图，客户和供应商往来都是这个格式。看得见、能打印，可你想在 CAD 里改个字、挪个标注——打不开。

以前我的做法：打开 CAD，照着 PDF 一笔一笔描。一张 A4 图，描到下班。

这回我让 WorkBuddy 试试：能不能直接把 PDF 变成 CAD 里能改的东西？

先把图元抠出来，原样搬进去

它写了个一键抽图元的小脚本，思路不玄乎：把 PDF 里的线、弧、填充一块块抠出来，用一个固定系数（磅换毫米）等比搬进 CAD 能打开的格式，不拉伸、不变形。

出来的结果：1800 多条线、1100 多块填充，整张图 A4 大小、1:1。我打开中望 CAD 一看——跟原 PDF 肉眼一模一样。

可这是"描"，不是"画"

成果挺好看，我盯着它却被自己问住了：

答案很诚实：它只是把图"描"进去了，不是"画"出来的。

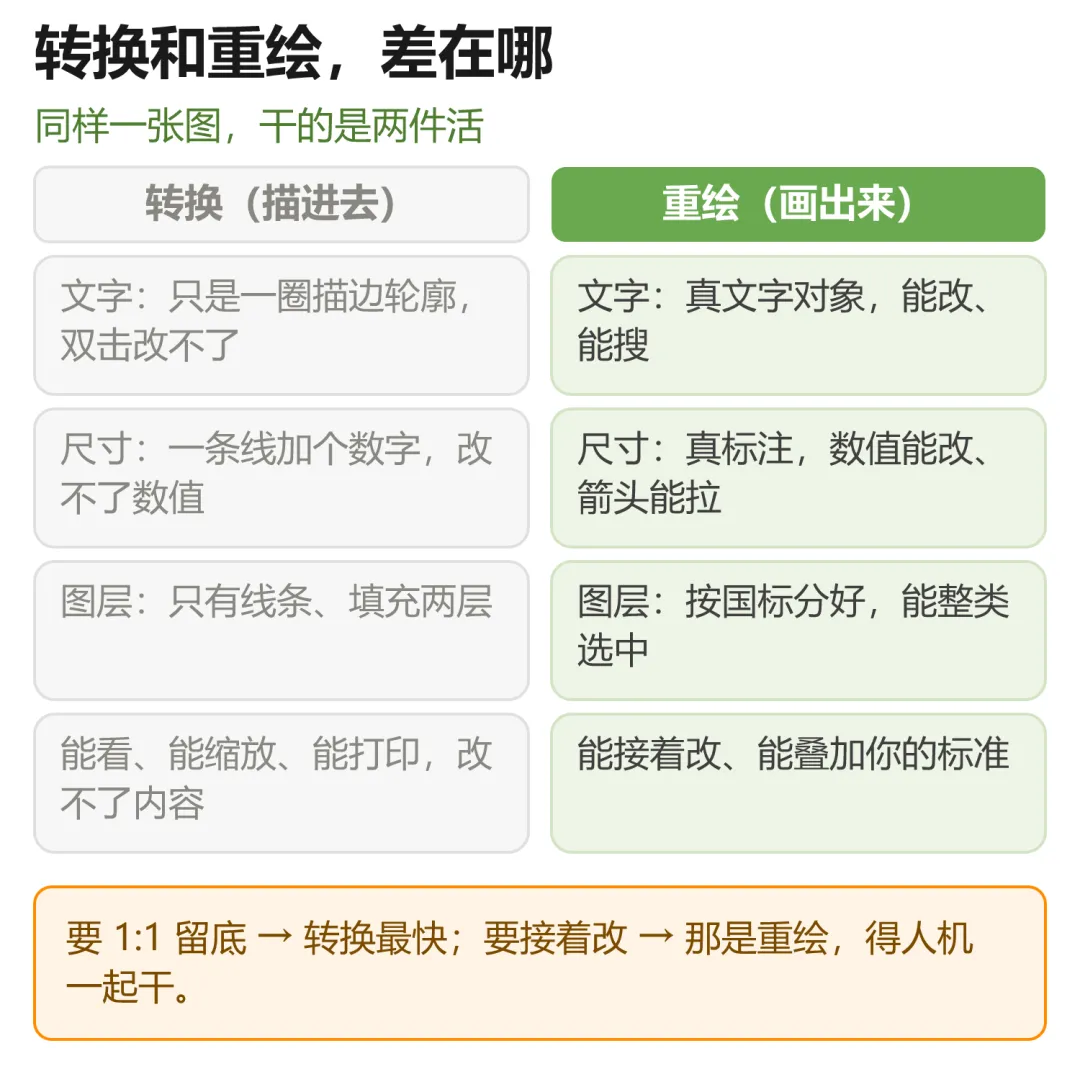

同样一张图，"描"和"画"差在这些地方。

想真能改，得走"原生重绘"

我想要的其实是能改的内容——文字能编辑、尺寸是真标注、图层按国标分。这就不是"格式转换"了，是"原生重绘"：让电脑把图里的字认出来、写回成真正的文字对象。后面几篇细讲。

翻车：中文全变问号

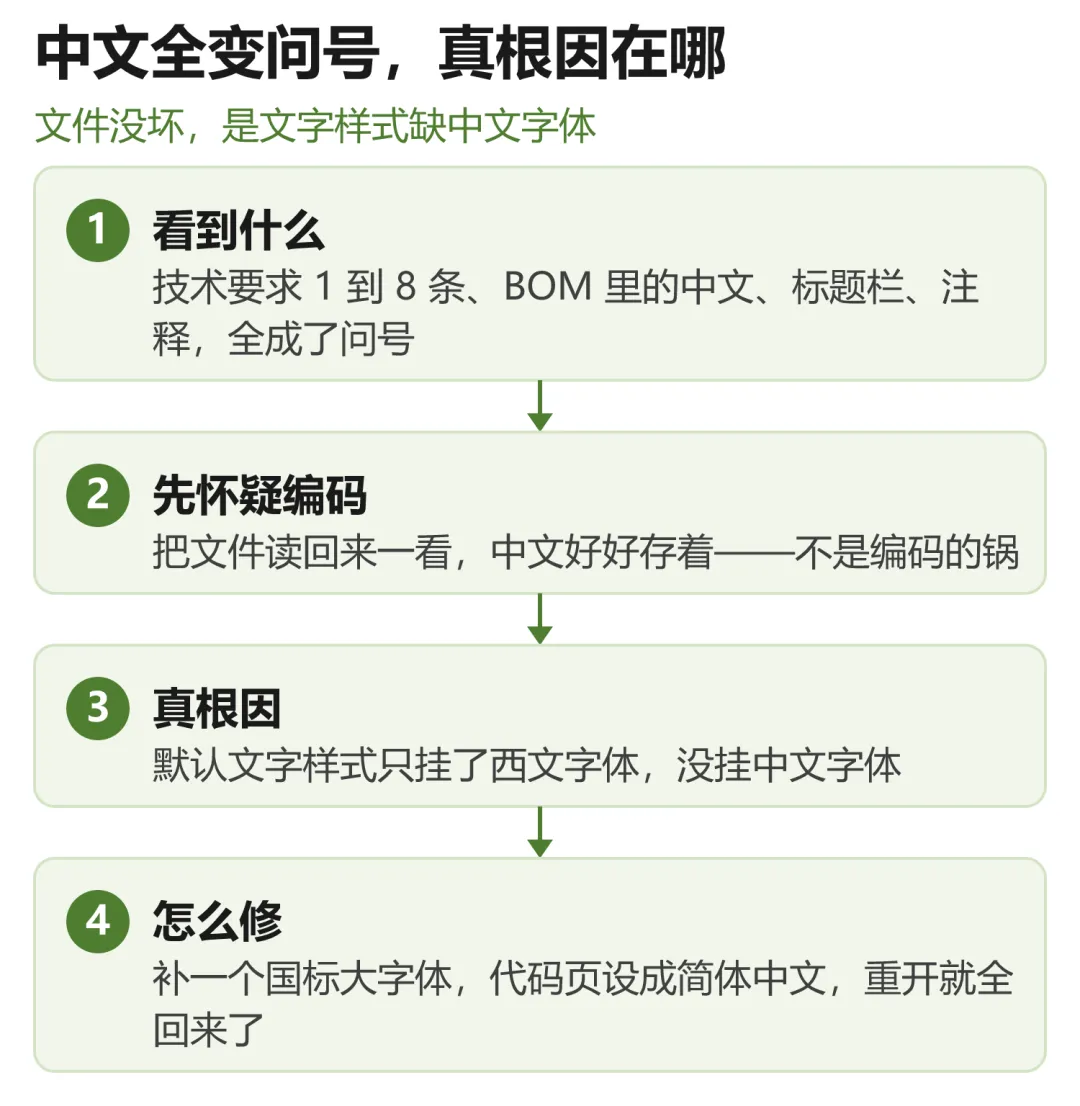

重绘时文字认回来了，我挺高兴。打开中望 CAD 一看——技术要求 1 到 8 条、BOM 表里的中文、标题栏、注释……全成了问号。

我第一反应是编码错了。WorkBuddy 把文件读回来给我看：中文好好存着。那就不是编码的锅。

文件没坏，是文字样式缺了中文字体。

一句结论

常见问题

Q：矢量 PDF 和扫描件 PDF，都能这么转吗？不一定。矢量 PDF 里是真线条，能抽；扫描件是一整张图片，没有图元，得走另一条路。这篇说的只是矢量 PDF。

Q：中文变问号，是文件坏了吗？多半不是。字还在，只是文字样式没挂中文字体，补个国标大字体就回来，不用重转。
