手机电脑画面投不上大屏?宏晶微 MS9132 USB3.0 投屏芯片方案全解
手机、电脑的小屏幕与会议室大屏之间，往往只差一颗
“投屏芯片”
本文看点 • MS9132 是一颗 USB 3.0 投屏芯片，集成 USB 3.0 Device 控制器、数据收发与音视频处理模块； • 通过 USB 将 PC、手机、平板的画面与声音输出到 HDMI 大屏，默认最大 1920×1080@60，音频 48kHz 立体声； • HD TX 为 HDMI 1.4b，支持 EDID/HPD，并兼容 USB 2.0 设备模式； • 提供 Windows、Android、macOS、Linux 多平台驱动，适用于 USB 转 HDMI 投屏与 USB 显示扩展。 |
01 小屏的内容，为什么总上不了大屏
手机里的方案、电脑里的报表，想投到会议室电视或投影仪上，却发现设备只有 USB / USB-C，大屏只有 HDMI——很多协作卡住，第一步就是“连不上”。
有人改用无线投屏，却常遇到配对繁琐、卡顿、延迟，人一多、网络一挤就掉线；会议画面走无线网络，也存在稳定性与信息安全的顾虑。
想自己做有线方案，又发现 USB 是主机数据接口、HDMI 是音视频接口，协议完全不同，一根简单的线无法连通；用分离器件搭，USB 收发、音视频处理、HDMI 发送要好几颗芯片，开发周期长，音频还得单独处理。好不容易点亮，又卡在跨平台——Windows 有画面，macOS / Android 没反应；大屏 EDID 读不到，分辨率怎么都不对。
这些痛点指向同一颗芯片：把 USB 到 HDMI 的全链路集成、还自带多平台驱动的单芯片方案。宏晶微 MS9132，正是为此设计。
02 先说清楚：MS9132 是颗什么芯片
根据 MS9132 数据手册（B0 版，2025 年 3 月），MS9132 是一款 USB 3.0 投屏芯片，内部集成 USB 3.0 Device 控制器、数据收发模块与音视频处理模块。
它可以通过 USB 3.0 接口，将 PC、智能手机、平板电脑上的信息显示或扩展到更大尺寸的显示设备，支持 HD（HDMI）视频接口输出。
信号路径很清晰：USB Host → USB3.0 Device → 视频 / 音频处理 → HD TX（HDMI 1.4b）→ HDMI 大屏。芯片采用 QFN-64、9mm×9mm 塑封，符合 RoHS。
| 本文参数均依据 MS9132 数据手册 B0 版；“典型值”为特定条件下的参考值，“极限值”为不可逾越的绝对最大额定，二者口径不同，设计时请以数据手册为准。 |

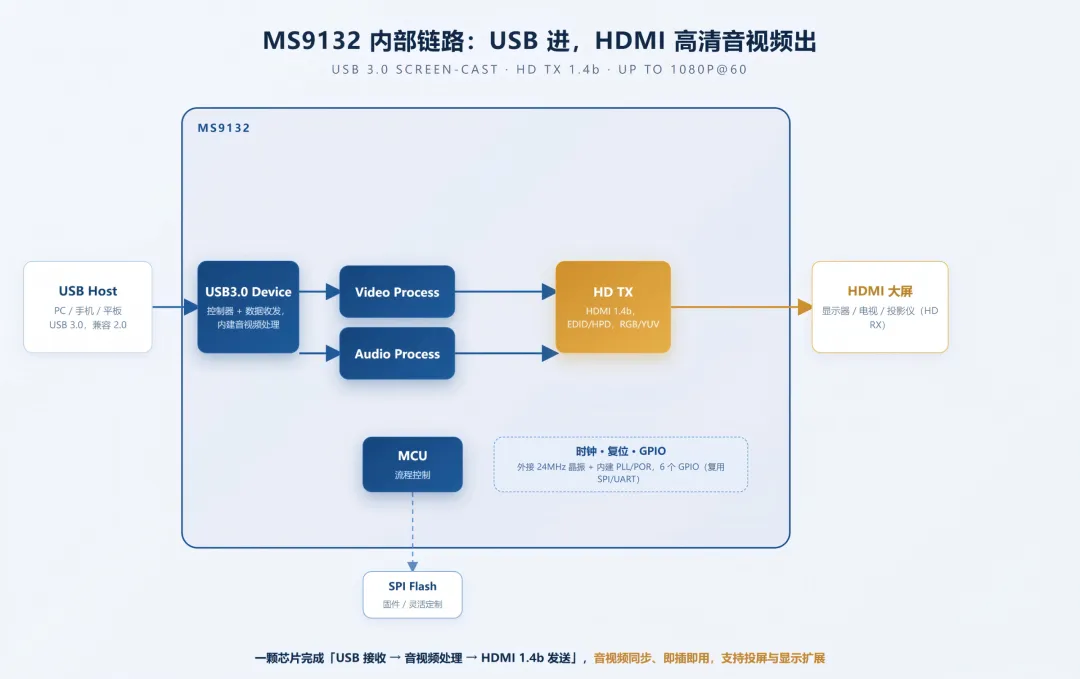

03 一颗芯片内部，投屏信号经历了什么
理解一颗投屏芯片，最直接的方式是看信号在它内部走了一条怎样的路。MS9132 的链路可以概括为“一条 USB 输入、音视频并行处理、一路 HDMI 输出、一个控制核心”。
输入端，PC、智能手机、平板等 USB Host 通过 USB 接口接入芯片，USB 3.0 提供高速传输，同时兼容 USB 2.0 设备模式。
进入芯片后：USB3.0 Device完成数据接收与音视频数据拆分；随后视频与音频进入并行的 Video Process 与 Audio Process；两路最终汇入 HD TX——即 HDMI 1.4b 发送器，支持 EDID/HPD 与 RGB/YUV 格式，把音视频打包成 HDMI 信号输出到大屏。

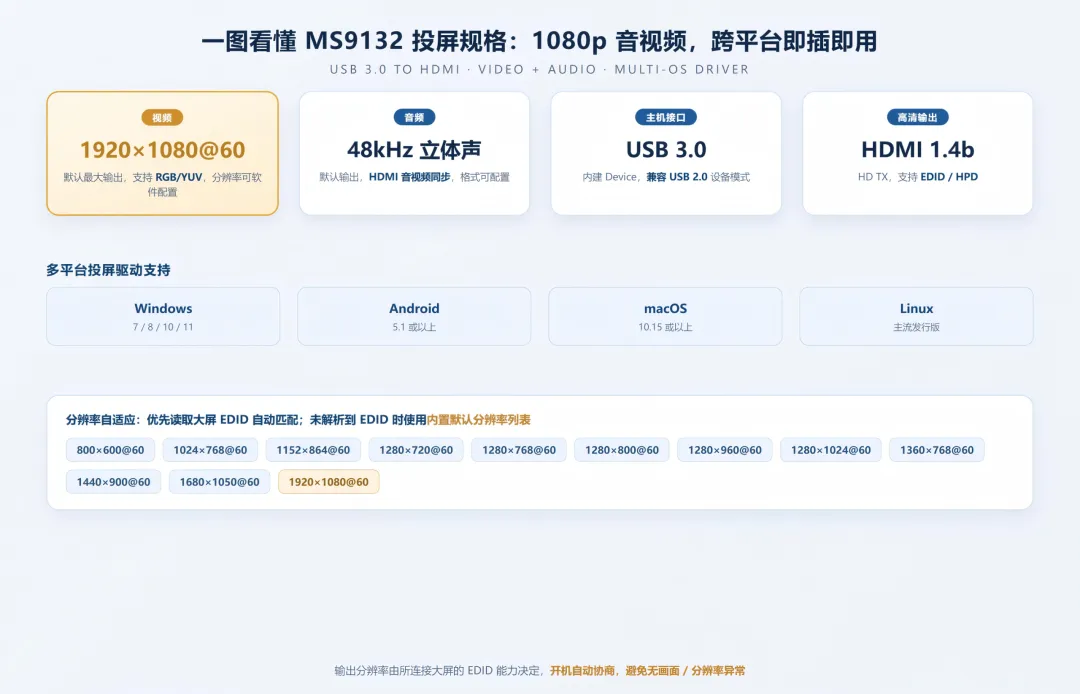

04 一图看懂投屏规格：1080p 音视频，跨平台即插即用
投屏芯片好不好，看四件事：分辨率、音频、主机接口与平台兼容。MS9132 默认最大输出 1920×1080@60，音频默认 48kHz 立体声，主机侧为 USB 3.0、兼容 USB 2.0，输出侧为 HDMI 1.4b。
驱动方面，MS9132 提供多平台投屏驱动，覆盖 Windows 7/8/10/11、Android 5.1 或以上、macOS 10.15 或以上，以及 Linux。
分辨率采用自适应：芯片优先读取大屏 EDID 自动匹配最佳时序；当未正确解析到 EDID 时，则使用内置默认分辨率列表（800×600 至 1920×1080），保证仍能正常出图。
05 五项关键能力，逐项对上工程痛点
① 单芯片 USB→HDMI，音视频一体
MS9132 把 USB Device 控制器、数据收发、音视频处理与 HDMI 发送集成在一颗芯片内，视频与音频同步输出，无需再为音频单独设计。
② USB 3.0 高速、兼容 USB 2.0
USB 3.0 提供足够带宽，稳定承载 1080p60；遇到只有 USB 2.0 的老主机也能连接使用，仅可用带宽相应降低，适配面更广。
③ EDID/HPD + 默认列表，即插即显示
芯片自动读取大屏能力并匹配分辨率，配合热插拔 HPD；即使大屏 EDID 读取失败，也有内置默认时序兜底，避免无画面或分辨率异常。
④ 多平台驱动，跨系统使用
Windows、Android、macOS、Linux 均有驱动支持，同一硬件可在不同主机与系统下工作，减少客户自行适配系统的工作量。
⑤ MCU + 6 GPIO，可灵活定制
GPIO 可复用 SPI / UART，支持外接 SPI Flash；输出分辨率与音频格式均可通过软件配置，便于差异化产品定义。

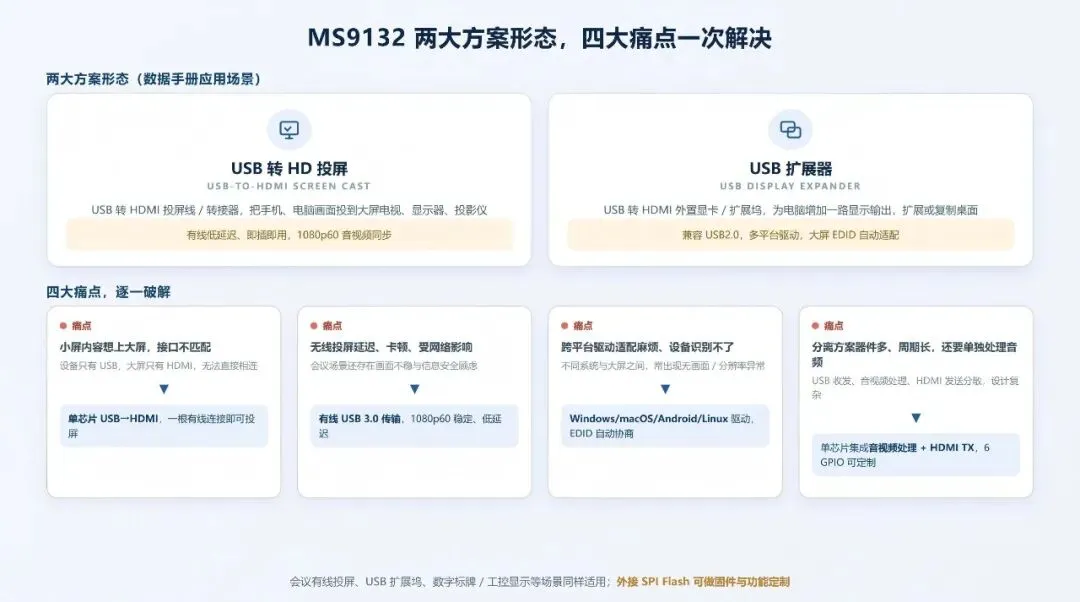

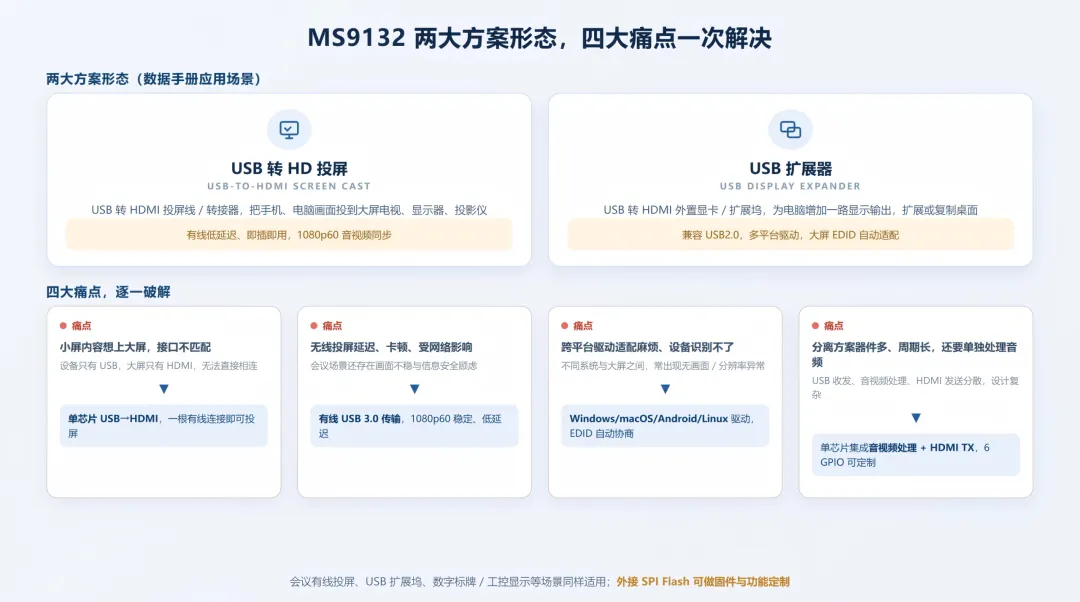

06 两大方案形态，直接对号入座
MS9132 的高集成度，让它既能做成独立投屏配件，也能用于扩展显示。数据手册列出的应用场景为“USB 转 HD 投屏”与“USB 扩展器”。
USB 转 HD 投屏：做成 USB 转 HDMI 投屏线 / 转接器，把手机、电脑的画面与声音投到大屏电视、显示器或投影仪，有线稳定、低延迟。
USB 扩展器：做成 USB 转 HDMI 外置显卡或带 HDMI 的扩展坞，为电脑增加一路显示输出，扩展或复制桌面。
此外，会议有线投屏、数字标牌、工控 / 医疗设备的 USB 显示输出等场景同样适用。

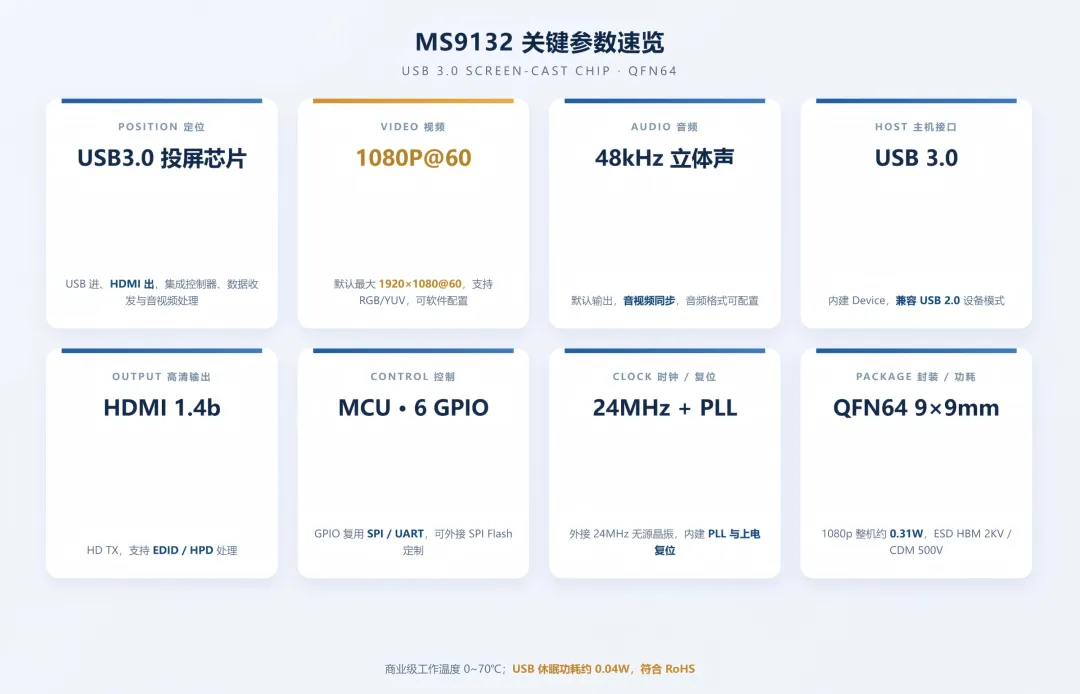

07 关键参数，一张图速查
MS9132 关键参数速览
08 怎么判断你的项目适不适合
如果你的项目符合以下特征，MS9132 通常是合适的选择：
•主机具备 USB 接口（USB 3.0 / 2.0，或 USB-C 中承载的 USB 数据）；
•大屏终端为 HDMI 输入；
•目标分辨率以全高清 1080p 为上限；
•产品形态为有线投屏器、USB 外置显卡或带 HDMI 的扩展坞；
•要求音视频同步、跨平台即插即用、外围器件少
能力边界（选型前请确认） •输出为 HDMI，不提供 VGA / DP 等其他接口，需要其他输出请另选对应型号； •最高输出 1920×1080@60，不支持 4K 及更高分辨率； •USB-C 需以 USB 数据方式连接（本质为 USB 显示方案），并非 DP Alt 直传； •数据手册给定工作温度 0~70℃，本型号未提供工业级版本。 |
需要样片或方案支持？欢迎联系我们 如果你的项目正需要把 USB 画面稳定投到 HDMI，可申请 MS9132 样片、索取数据手册、参考设计与多平台驱动包，并获得原理图、PCB（USB / HDMI 阻抗）与调试对接支持。把你的主机类型、大屏型号和产品形态告诉我们，工程师会协助评估并给出落地建议。 |
