工业检测软件的 AI Agent 实践(1)
工业检测软件的 AI Agent 实践(1)一次无参考数模凹坑检测的完整任务 这是《工业检测软件的 AI Agent 实践》系列的第一篇。 前面几篇文章讨论了工业检测软件为什么需要 Agent，以及大模型、Harness、Skill 和确定性检测内核之间应当如何分工。理论讨论可以帮助我们建立判断，但 Agent 究竟能做什么，最终还要回到具体任务中验证。 这篇文章记录一次无参考数模条件下的凹坑检测实践。 任务很简单： 被测对象是一块带加强筋和通孔的板件。三维扫描后，得到一张表面网格，约包含 155 万个顶点和 309 万个三角面片。 当前工程没有参考 CAD，也没有建立 3D 比较。Agent 面对的不是一组已经建立好的尺寸特征，而是一个需要先观察、再分析的真实测量对象。 这次实践关注的也不只是“找到了几个凹坑”，而是检测智能体如何读取工程状态、观察测量对象、处理结构干扰，并根据中间结果调整后续任务。 检测智能体接到任务后，首先要知道当前工程处于什么状态： 这一步看起来很基础，却决定了后续采用什么方法。 本次工程中，测量模型存在，对齐结果存在，参考模型和 3D 比较都不存在。因此，智能体把任务识别为“无参考数模的表面异常发现”，而不是传统的“扫描网格与 CAD 偏差比较”。

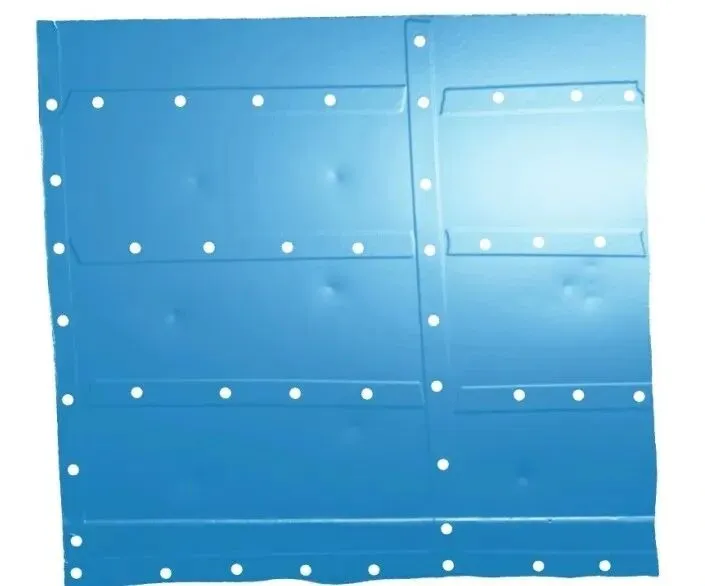

图 1 当前工程中的被测板件。板面带有加强筋和通孔，工程中只有测量网格。 工程状态明确之后，智能体没有直接生成一段长脚本，而是先确定下一步：获取适合观察的三维视图。 智能体调用 Inspect 的视图抓取能力，获得当前三维场景的图像，再将图像交给多模态模型和图像分析程序，用于寻找疑似凹坑。 这一阶段的目标很明确：先找候选区域，不在视觉筛查阶段直接生成正式测量值。

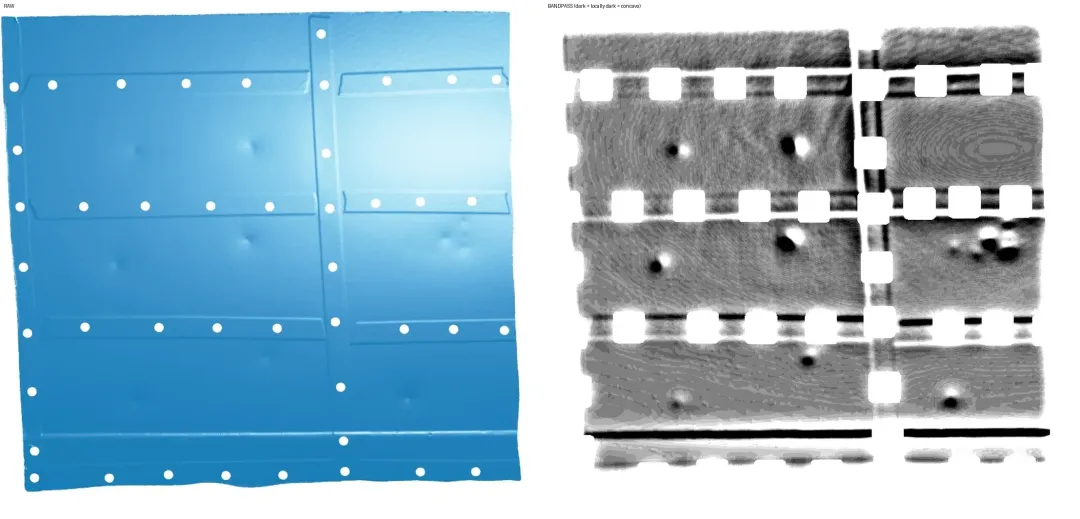

图 2 左为原始三维视图，右为局部带通增强结果。增强图用于帮助智能体定位候选区域。 原始视图中，凹坑亮度对比度约为 1.6% 到 6.7%。画面里同时存在加强筋、通孔、接缝和扫描纹理，它们都会产生明显的明暗变化。 智能体需要把这些结构区分开： 这一步体现的是感知与理解能力。模型需要把“凹坑”这个检测目标放到当前测量对象上，理解哪些视觉变化属于正常结构，哪些变化值得继续分析。 广角视图的初始分析产生了 19 个候选区域。 智能体没有把这 19 个候选全部当成缺陷，而是分成三类：

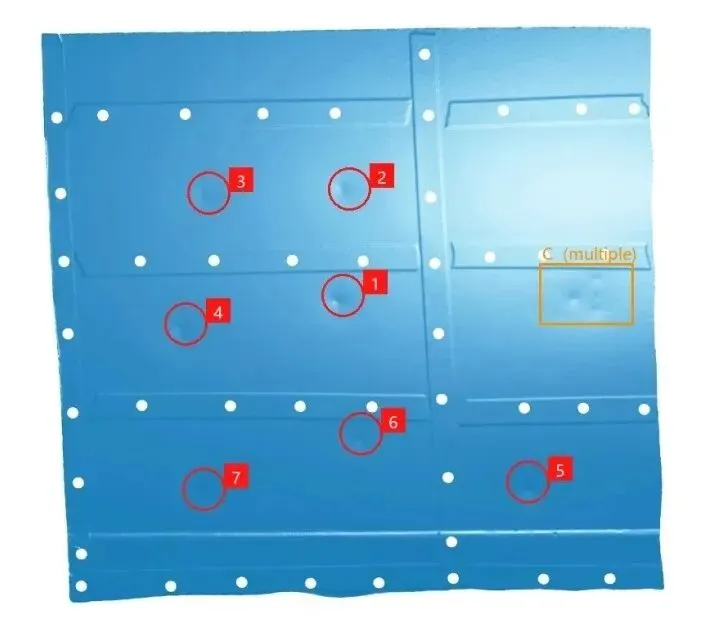

图 3 红圈为确认的孤立凹坑，橙框为需要继续分析的成簇区域。 经过结构排除和人工复核，12 个候选被识别为加强筋和竖向接缝产生的结构性响应，保留 7 处孤立凹坑；右侧一片相互靠近的异常则被标记为成簇区域，等待进一步分析。 这里体现的是任务规划能力。智能体需要决定哪些区域可以继续处理，哪些区域需要换视角或局部放大，哪些结果应该进入人工确认队列。 候选区域只是下一步分析的入口，还不是最终检测结论。 成簇区域贴近加强筋。第一次分析时，它和结构线一起被排除规则过滤掉了。智能体在检查中间结果时发现，候选区域附近仍然存在多个局部响应，简单地把加强筋附近的区域全部排除，可能造成漏检。 于是，任务从“完成广角筛查”转为“放大成簇区域，重新分析局部结构”。 这不是把同一套流程机械重复一遍，而是根据中间结果重新规划： 在工业检测中，异常处理往往不是预先写好的某一个固定分支。一个中间结果可能改变对当前任务的判断，进而影响下一步怎么做。让任务能够根据状态变化重新规划，是检测 Agent 与普通自动化脚本之间的重要区别。 将成簇区域局部放大后，原先的一团模糊斑块被解析出 5 个相互毗邻的凹陷。

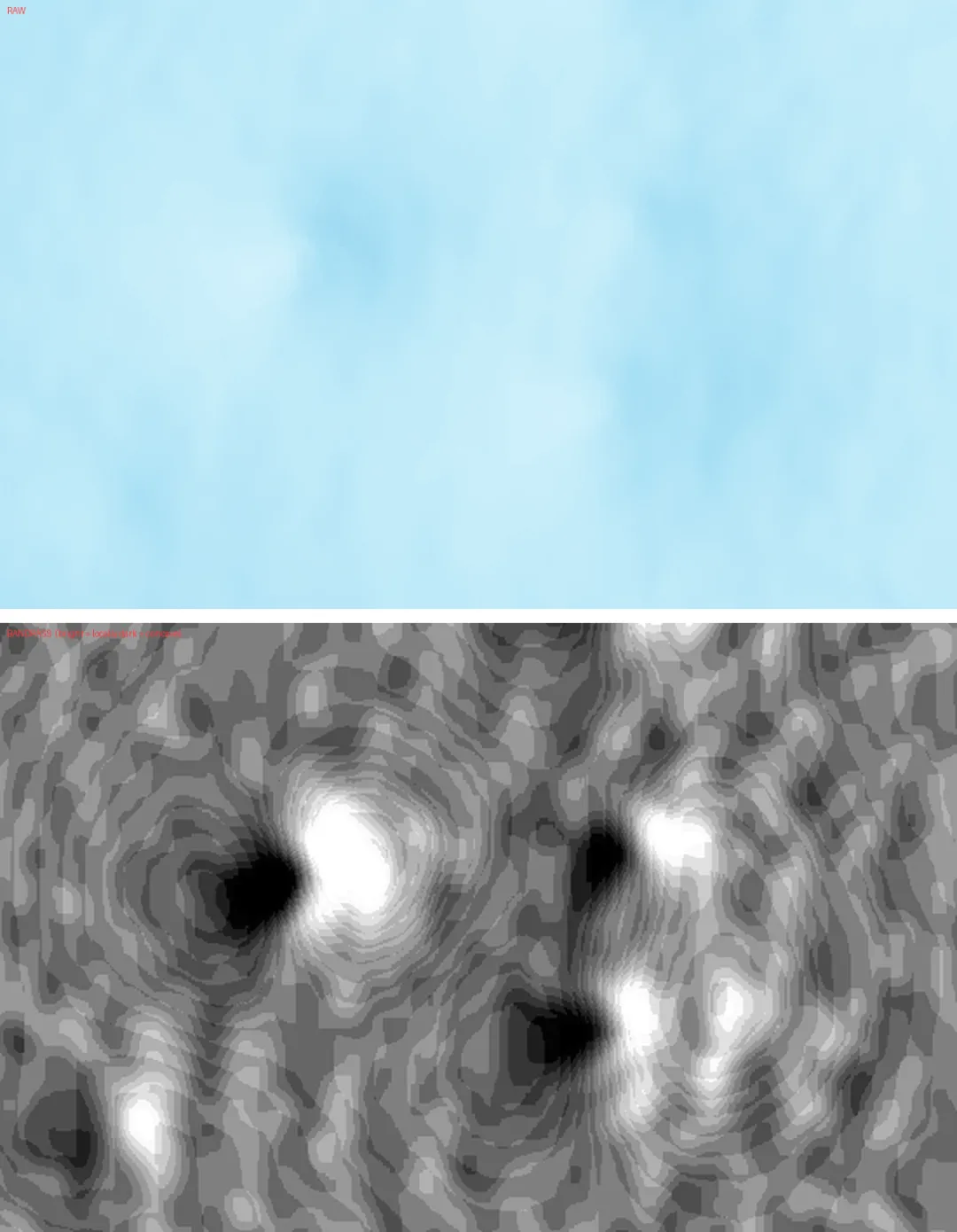

图 4 上为局部原始画面，下为带通增强。局部放大后，成簇区域内部的个体结构开始分离。 广角视图适合快速筛查，但分辨率不足以稳定拆分相互靠近的个体缺陷。局部放大后，智能体完成了三个动作： 但“解析出 5 个候选”仍然属于发现结果。每个凹坑的真实三维边界和深度，仍然需要回到原始网格上计算。图像适合帮助系统找到值得分析的位置，正式测量需要使用具有空间坐标和几何约束的原始数据。 为了验证截图分析的可靠性，同一块板件又使用一款凹坑专用分析软件进行分析。

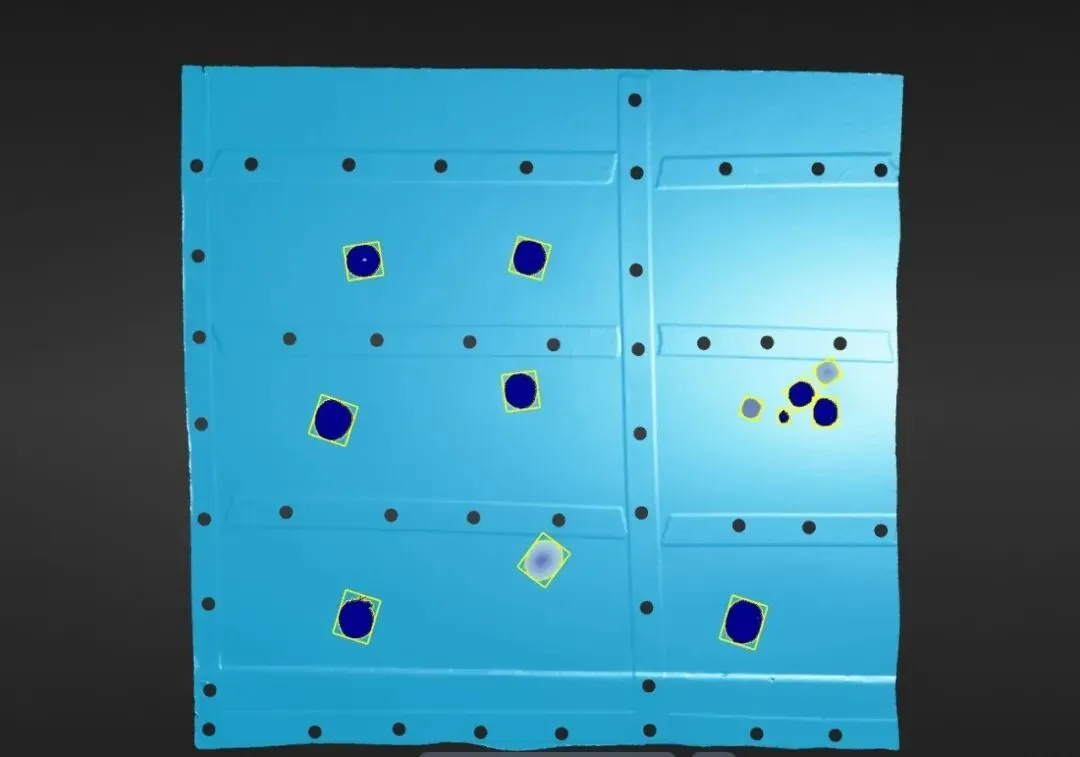

图 5 专用软件输出的凹坑分析结果。 智能体进一步调用图像配准程序：根据两幅图的板体轮廓四角建立对应关系，将专用软件的标记框映射到本次截图的坐标系中。

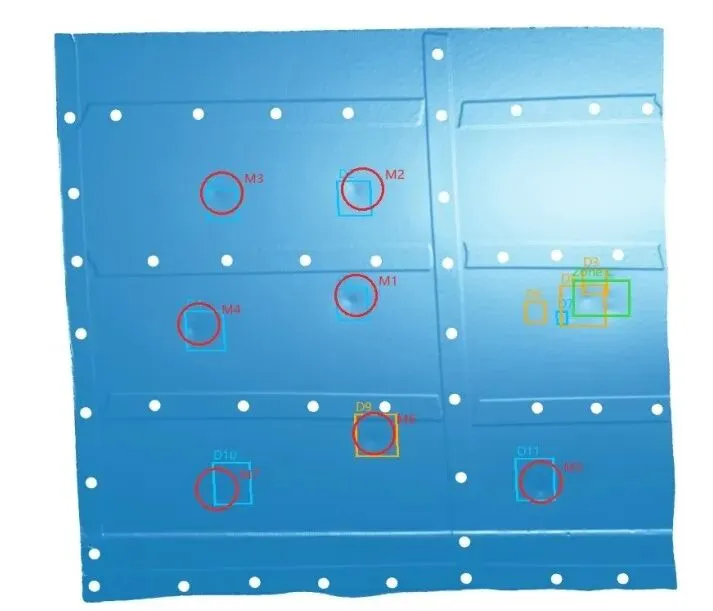

图 6 专用软件标记框与截图分析圆圈叠加在同一视图中。 验证结果如下：

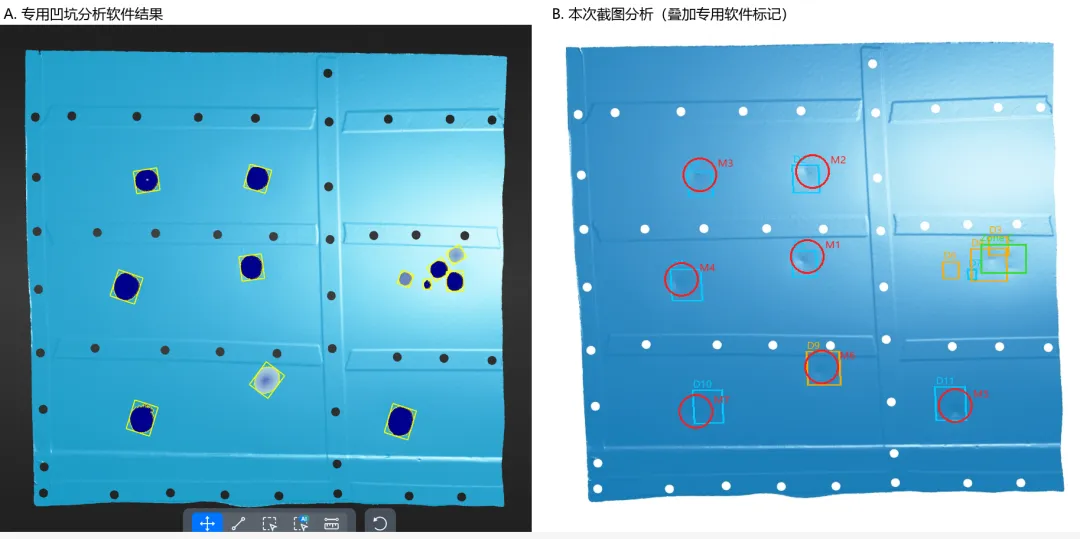

图 7 左为专用软件结果，右为截图分析叠加后的结果。 这一步体现的是工具调用和结果校验能力。智能体没有把第一次识别结果直接当成最终事实，而是调用独立工具进行交叉验证，并把差异重新带回任务判断中。 专用软件标记出的浅凹坑，位于加强筋附近，正好对应本次流程中的漏检位置。 这个结果说明，加强筋附近的区域不能简单地全部作为结构误报排除。后续策略需要相应调整： 这里的重点不在于模型“有没有一次判断正确”，而在于系统能否把结果差异转化为下一步行动。检测 Agent 的任务循环大致可以表示为： 这次实践也比较清楚地呈现了不同层次能力之间的分工。 检测智能体适合负责： 确定性几何算法适合负责： Inspect 适合负责： 这就是检测软件中的副驾驶模式：智能体提出下一步，工具完成动作，检测内核返回状态，工程师确认关键节点。 这次实践完成了一段技术验证： 如果继续把它做成产品，还需要沉淀几类能力。 首先是场景能力：生成稳定的多视角图像，识别候选区域，并保留视图与模型之间的对应关系。 其次是三维能力：把二维候选准确映射回原始网格，建立局部参考曲面，完成边界和深度计算。 再次是任务能力：支持局部放大、复核、重试、去重、异常暂停和断点续跑。 最后是审计能力：记录模型判断、工具调用、人工确认、算法参数和最终结果，使每个结论都可以回看和复核。 这几类能力分别对应 Agent 的观察、规划、执行和复核。一次实验只有在这些能力被稳定沉淀下来之后，才有机会成为可复用的检测方法。 这次实践没有把 AI 当作自动测量器。 检测智能体完成的是一次真实的任务推进：它读取工程状态，观察测量场景，发现候选区域，识别结构干扰，调整分析范围，调用独立工具进行验证，再把差异转化为下一步改进建议。 7 处孤立凹坑的位置发现与专用软件 7/7 一致，说明视觉候选定位已经具备工程化价值。加强筋附近的一处漏检，说明结构干扰仍然需要三维约束和人工复核。成簇缺陷的个体拆分和深度定量，则需要更完整的几何数据和专业算法。 这也是目前对检测 Agent 较为合适的理解：它参与理解任务、组织步骤、调用工具和处理反馈，把检测流程向前推进；测量数值、边界计算和最终判定，则留给确定性检测内核和工程师。 AI 实践的价值，来自一次次真实任务中的验证。模型能做什么，应该由任务结果来回答；系统如何继续改进，也应该由这些结果来决定。 这篇是《工业检测软件的 AI Agent 实践》系列的第一篇。后续文章继续记录具体任务，也记录那些没有一次完成、需要反复调整的部分。理论需要回到实践里接受检验，实践也需要沉淀成可以复用的方法。
检查当前测量模型表面是否存在凹坑，并找出值得进一步分析的区域。
先读取工程状态，确定任务条件
当前打开的是哪个 Inspect 工程； 工程中有哪些测量模型； 是否存在参考模型； 是否已经完成对齐； 当前是否已经建立 3D 比较； 三维视图正在显示什么对象。
先看懂场景，再寻找候选区域
通孔属于已知结构； 加强筋属于正常结构； 接缝和边缘属于高风险误报区域； 孤立的局部凹陷才是重点候选。
把视觉判断变成候选任务
可能的孤立凹坑； 可能由加强筋、接缝和边缘产生的结构响应； 位于复杂区域、需要放大或补充视角确认的候选。
中间结果发生变化，任务也要跟着变化
广角筛查→ 发现候选簇→ 检查候选与加强筋的关系→ 调整分析范围→ 请求局部放大→ 重新识别个体凹陷
局部放大，把成簇异常拆开
判断当前视图不足以支持个体拆分； 选择更合适的局部观察范围； 将放大后的结果交给后续边界和几何分析。
调用独立工具，验证候选结果
截图分析找到的 7 处孤立凹坑，全部被专用软件标记； 专用软件在孤立区域标记的凹坑，也全部被截图分析找到； 两种方法的对应位置偏差为 4 到 20 像素； 专用软件另外标记出一处浅凹坑，截图分析没有找到，该位置靠近加强筋。
漏检也会成为下一步的输入
加强筋附近的候选应当标记为可疑，而不是直接过滤； 候选区域需要保留局部放大和三维复核入口； 深凹和浅凹可以采用不同的复核阈值； 成簇区域需要进入个体边界拆分流程。
读取状态 → 观察对象 → 提出候选 → 调用工具 → 检查结果 → 更新状态 → 重新规划。
哪些工作交给 Agent，哪些工作留给检测内核
读取工程状态； 理解检测目标； 观察三维视图； 发现候选区域； 决定是否放大或更换视角； 调用图像分析、Inspect API 和专用工具； 汇总差异并提出下一步建议； 在结果不清晰时请求人工确认。
提取候选区域对应的局部网格； 建立局部参考曲面； 计算凹坑深度和面积； 提取闭合边界； 生成三维多义线； 执行维修阈值或公差判定。
管理工程和模型； 创建特征和标记； 保存多义线和测量结果； 记录参数、过程和审批； 生成可追溯报告。
从一次实验走向可复用能力
在没有参考数模的情况下，从测量网格视图中发现候选凹坑； 用局部放大处理成簇区域； 用专用软件进行独立交叉验证； 找到加强筋附近的漏检原因； 明确深度定量仍然需要原始坐标或深度场。
