告别手搓,犀牛插件一键生成标准齿轮!
自己手动画齿廓，调半天尺寸，齿形还不标准，后续想要做啮合传动，很容易出现模型错位、对不上的情况，一个个描点画线实在太耗时间。
今天就给大家分享一款Rhino7 专用——齿轮生成插件 RhinoGears，不用手动抠齿形，输入命令填参数，渐开线齿轮、齿条、锥齿轮、螺旋齿轮直接生成，拿来做模型、渲染、结构参考都够用！

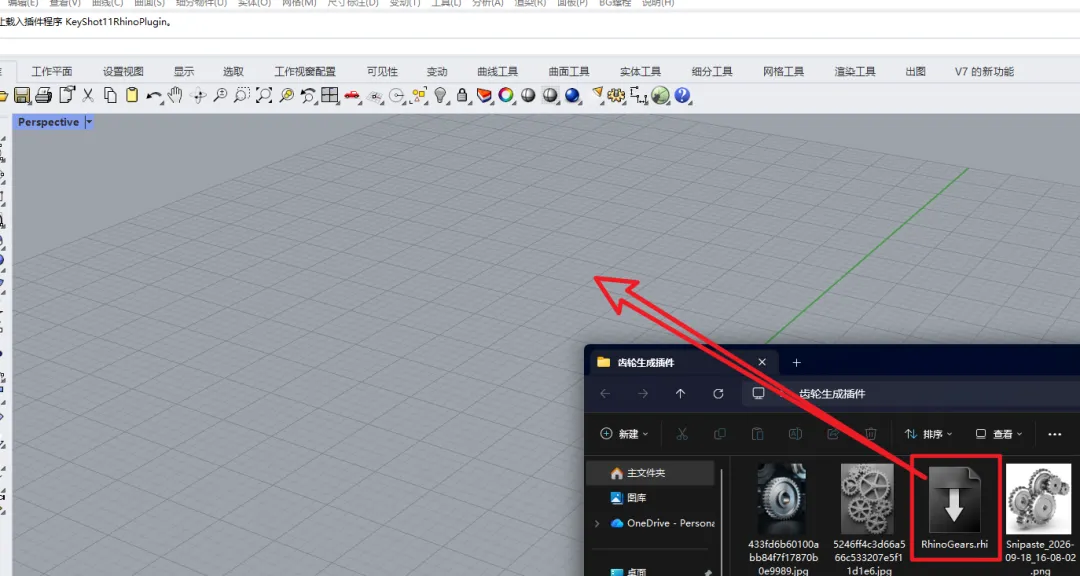

安装也很简单，打开犀牛7后直接将【RhinoGears.rhi】文件拖入犀牛界面即可，有需要的朋友可以安装体验一下！
插件安装包领取方式
只需扫码添加下方老师
即可免费领取噢~
01
四大核心功能命令

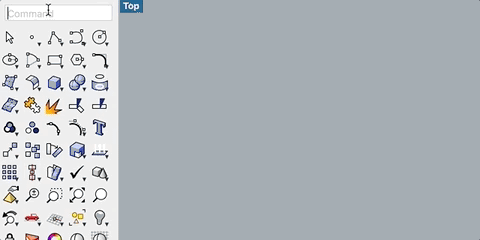

装好插件之后，直接在犀牛命令栏输入对应指令就能调用，覆盖大部分齿轮建模场景。
（1）InvoluteGear
生成具有渐开线齿廓的齿轮曲线。也可选择输出齿轮的节圆。
操作：选择中心点—设置齿轮数量—设置齿轮模块—设置压力角度。
（2）Rack
为齿轮齿条系统生成齿条曲线。
操作：选择曲线—设置齿轮模块—设置压力角度。
（3）BevelGearSrf
生成具有特定锥角的锥齿轮表面。可选择输出齿轮的节锥表面。
操作：选择中心点—设置齿轮数量—设置齿轮模块—设置压力角度—设置锥角度数。
（4）HelicalGearSrf
生成具有特定螺旋角的螺旋齿轮表面。可选择输出齿轮的节圆圆柱面。
操作：选择中心点—设置齿轮数量—设置齿轮模块—设置压力角度—设置螺旋角度—设置厚度。
02
Windows常见问题：提示“未知命令”
在某些情况下，即使 RhinoGears 插件已正确安装，Rhino 也无法识别其提供的新命令。这是因为 Rhino 未能自动加载 Python 脚本环境，这是 Rhino for Windows 中一个已确认的 bug。
要解决此问题，请输入命令 【EditPythonScript】并关闭弹出的窗口。
03
齿轮建模提示
很多小伙伴做齿轮啮合总是出错，大多是参数没匹配上。
能够正常啮合的齿轮：模数、压力角必须相同，节圆互相相切。
模数控制齿轮整体大小：节圆直径 = 模数 × 齿数；
压力角决定了齿轮齿形。压力角越大，齿轮齿越坚固，但噪音也越大。标准值为 14.5 度、20 度和 25 度。
这款插件就介绍到这里了，还在慢慢手搓齿轮的朋友，这个插件可以帮你省下大把建模时间，作业、项目练习都很适合。
