履带式起重机吊装计算软件开发记

一份吊装计算书，几十项参数、七八道校核，牵一发而动全身：改一个吊装半径，起重能力、吊装高度、地基压力、抗倾覆比全都要重算一遍。手算怕出错，Excel怕公式串行。如果把计算书里的逻辑原样搬进一个软件——参数一改、示意图跟着动、点一下按钮就能输出正式计算书——会怎样？

这篇文章记录的就是这件事：把一份真实的履带式起重机吊装计算书，变成一套可运行的吊装计算软件的全过程。

01 为什么要把计算书变成软件

钢结构项目吊装方案里，履带式起重机的选型和验算是绕不开的一步：吊多重、吊多高、臂长够不够、地基吃不吃得住、会不会倾覆，每一项都要算清并写入计算书。

传统做法的问题在于：参数之间高度联动，改一个数往往要连锁重算；计算书格式又有明确要求（规范依据、参数表、验算过程、结论），反复调整时容易顾此失彼。

于是我们把计算书里的逻辑固化成一款软件：参数可见、过程可溯、示意图实时联动、结果一键导出。让工程师把精力留在方案判断上，而不是重复计算和排版。

02 计算逻辑怎么「翻译」成软件

第一步不是写代码，而是把计算书「读薄」：逐页提取参数、公式和判定条件，整理成四组、28 项参数。

· 吊装要求：吊重 Gw、起吊动力系数 K1、吊装高度 h1、安全距离 h2· 选型与工况：工作幅度 R、主臂长度 L1、主臂仰角 β、额定起重量 Q 等· 机体与配重：自重G1、臂重G2、履带尺寸L/b/D、固定配重与后配重G3/G4 等· 荷载与地基：吊钩下降速度 v、制动时间 t、风荷载 wk、挡风面积 A、地基承载力 fak 等

再把这些参数串成一条完整的校核链，共七项验算：

① 起重能力：吊重组合值 Qk=20.35t ≤ 额定起重量 54.5t② 吊装高度：H=56.629m ≥ 54m（吊装高度要求）③ 吊装距离：dl=3.201m ≥ 1m④ 偏心距：e=0.157m ≤ L/6=1.148m⑤ 地基压力（起重臂平行履带）：pkmax1=106.706kPa ≤ 150kPa（碎石土fak）⑥ 地基压力（起重臂垂直履带）：pkmax2=98.469kPa ≤ 150kPa⑦ 抗倾覆（两工况）：稳定系数3.908、3.213 ≥ 1.2

全部计算依据均取自现行规范与设备说明书：GB 50009-2012《建筑结构荷载规范》、GB 50068-2018《建筑结构可靠性设计统一标准》、GB 50007-2011《建筑地基基础设计规范》，以及三一 SCC1500A-6 履带式起重机使用说明书。软件输出的每一道公式都保留原文，方便复核。

03 示意图编号联动：参数和图形一一对应

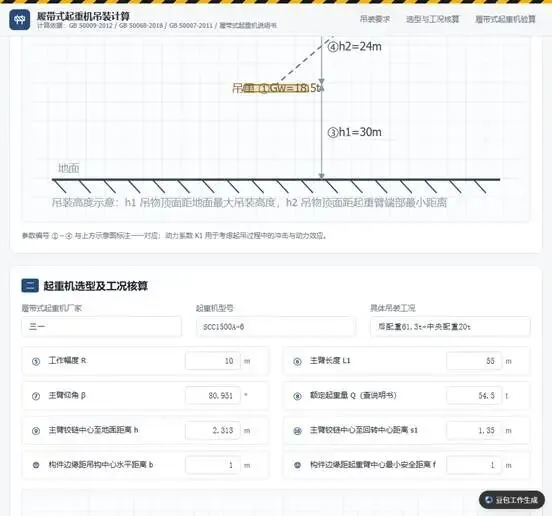

计算软件的难点不在公式，而在「让工程师一眼看懂每个参数是干什么的」。我们的做法是：给每一项参数编上序号（①～㉘），让参数输入框与示意图上的标注一一对应。

程序内置四类示意图，全部按输入参数实时绘制：

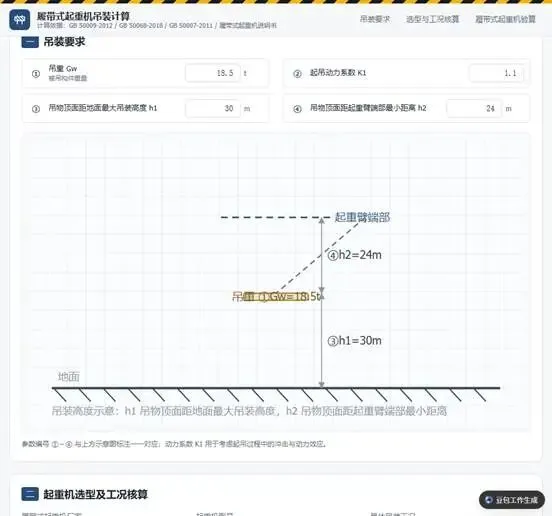

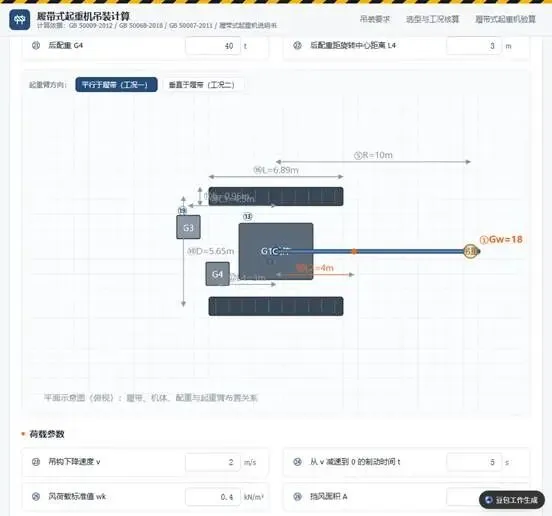

· 吊装高度示意：h1 吊物顶面距地面最大吊装高度、h2 距起重臂端部最小距离· 吊装工况侧视：工作幅度 R、主臂长 L1、仰角 β 联动变化· 平面示意（俯视）：履带、机体、配重与起重臂的布置关系，区分「起重臂平行履带」「垂直履带」两种工况· 基底压力分布：偏心距 e使基底压力呈梯形分布，pkmax与fak 直观对比

改一个参数，示意图立刻跟着变——所见即所得，参数填错当场就能发现。

04 一键出计算书：Word / PDF 双格式导出

计算只是第一步，交付计算书才是项目的硬要求。软件内置了正式计算书模板：封面、计算依据、吊装要求、参数表、逐项验算过程、结论汇总，一套完整的工程计算书结构。

点一下「导出计算书」：

· Word 版：可直接编辑的正式文档，适合作为方案附件继续修改· PDF 版：固定排版的A4 版式，适合签字归档

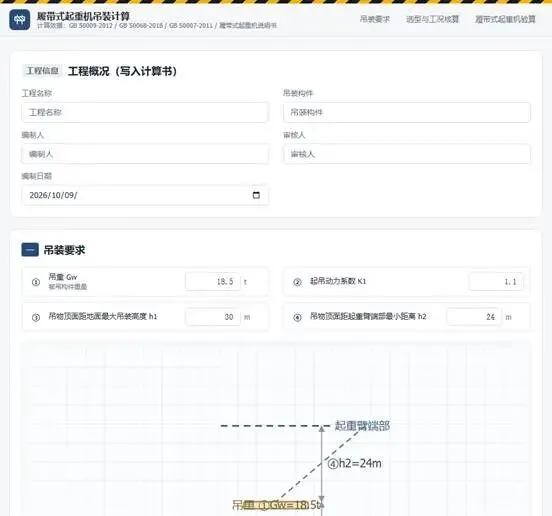

工程名称、吊装构件、编制人、审核人、编制日期等工程信息一并写入计算书，导出即交付。

05 单文件可执行版：双击就能用

考虑到现场工程师的使用场景，我们还把整个程序打包成了单个 HTML 文件（约 1.7MB）：不依赖任何安装环境、不需要联网，双击就能打开运行，拷贝到任意电脑即可使用。计算、示意图、导出功能全部内置。

06 与计算书逐项核对：结果一致才敢交付

软件做完，最关键的环节是验证。我们以原计算书的默认参数与手工计算结果为基准，逐项比对软件输出：

· 起重能力：20.35t ≤ 54.5t，与原计算书一致· 吊装高度：56.629m ≥ 54m，一致· 吊装距离：3.201m ≥ 1m，一致· 偏心距：0.157m ≤ 1.148m，一致· 地基压力：106.706kPa / 98.469kPa ≤ 150kPa，两工况均一致· 抗倾覆：3.908 / 3.213 ≥ 1.2，两工况均一致

七项校核全部「满足」，数字与原计算书逐项吻合。软件只是把计算过程自动化，计算逻辑没有做任何改动。
