天越AI室分设计软件——提取中墙线,精准绘制介质

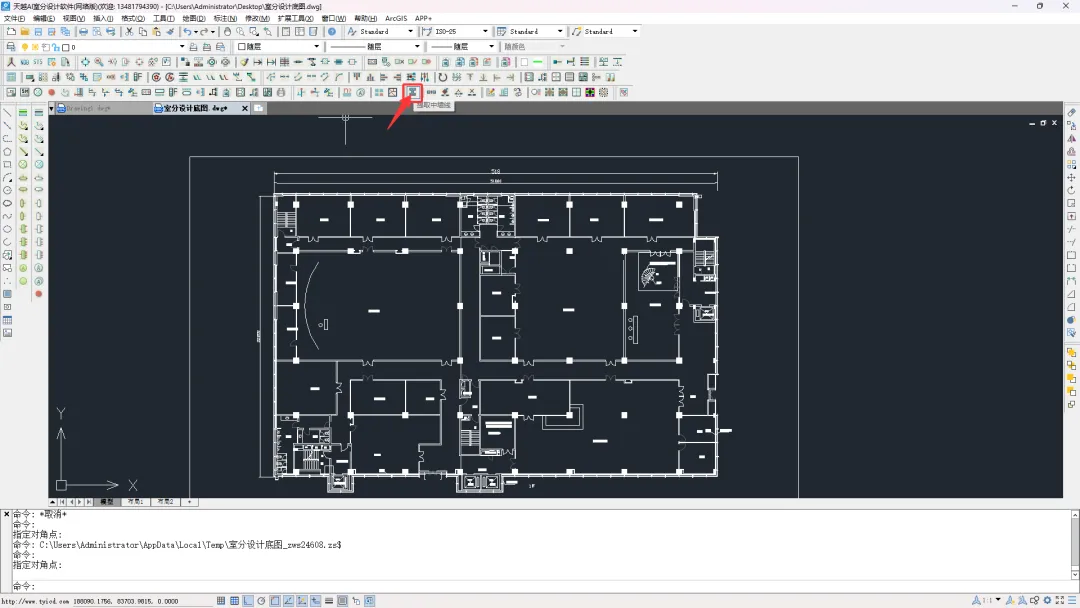

天越AI室分设计软件——提取中墙线,精准绘制介质实训目的：掌握软件中"提取中墙线"与"介质绘制"两项核心操作，能够独立完成室分设计底图的墙体识别与介质建模，为后续天线布放和场强仿真奠定基础。 实训内容： 提取中墙线：选择命令、框选底图、识别图层对象，由系统自动提取墙体中线； 介质绘制：根据识别到的图层类型（如window、wall等），插入并绘制对应的介质对象，包括玻璃门、砖墙等。 技术要点：准确选择待处理的图层对象是提取成功的关键； 介质类型需与现场实际建筑材料一致，以保证后续仿真的衰减参数准确。 在软件工具栏中点击【提取中墙线】命令。

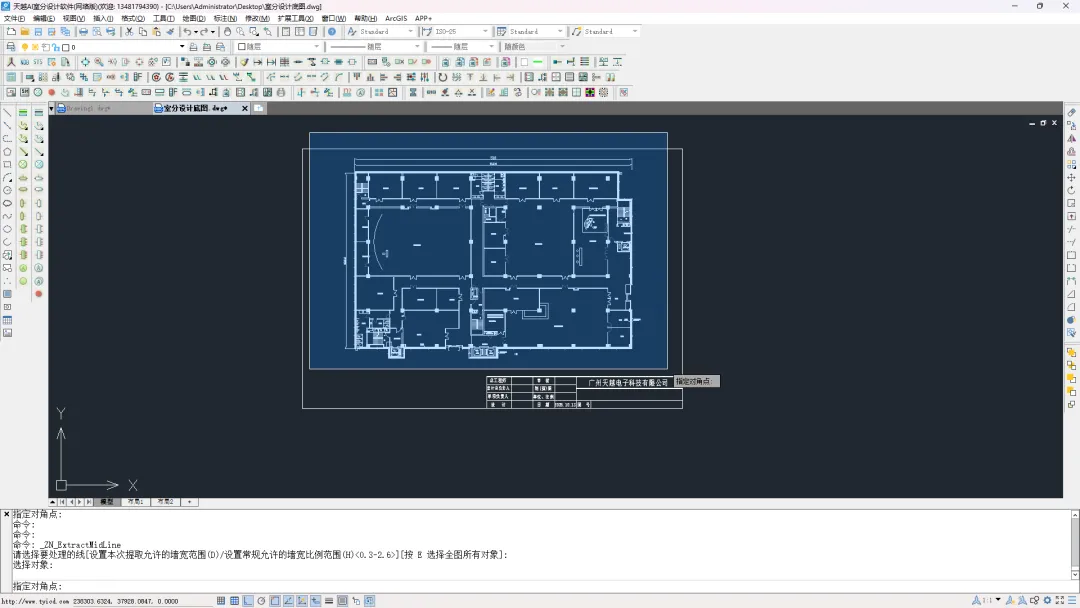

在图纸中框选需处理的室分设计底图范围。

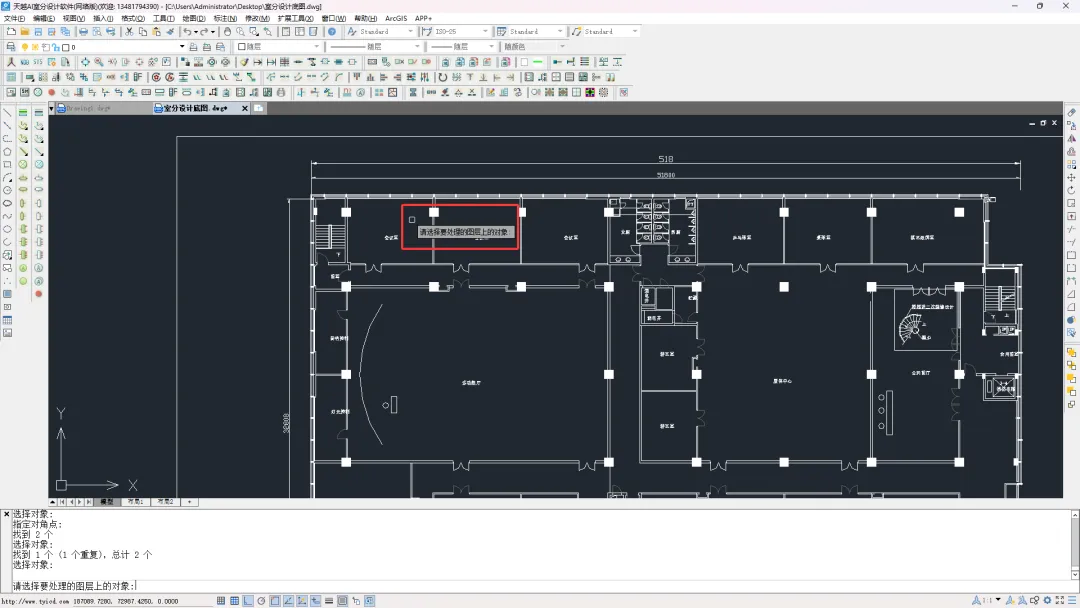

按空格键确认框选，然后在弹出的图层列表中选择需要处理的图层对象。

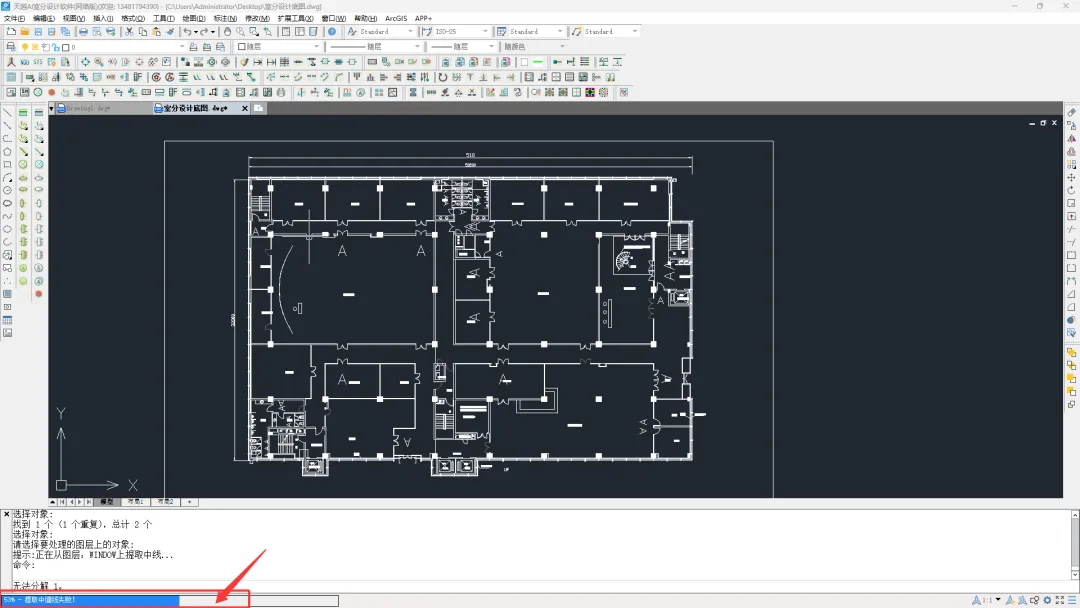

确认图层选择后，鼠标左击执行，系统自动提取中墙线并根据图层信息识别介质类型。

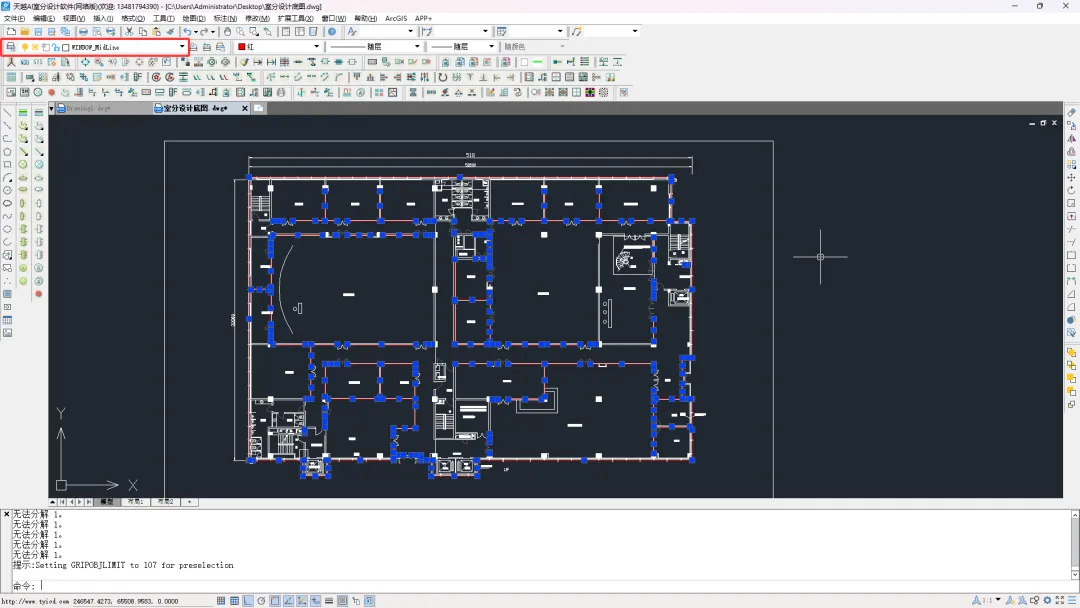

系统完成识别后，可查看图层识别结果（本例识别为window）。
在软件工具栏中点击【插入介质】命令。
按照系统提示，在图纸中绘制对应类型的介质。

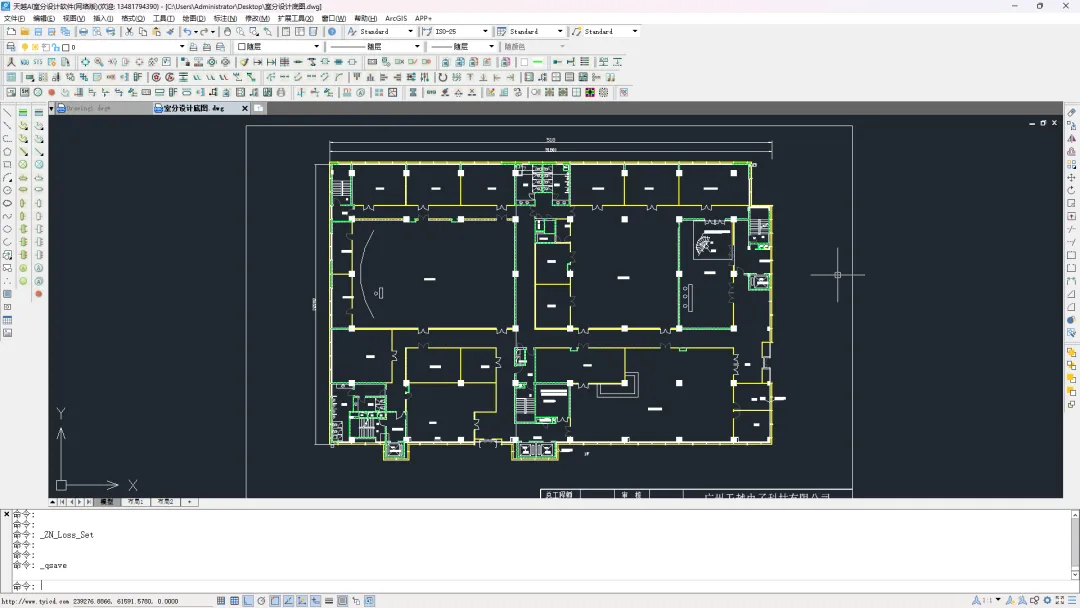

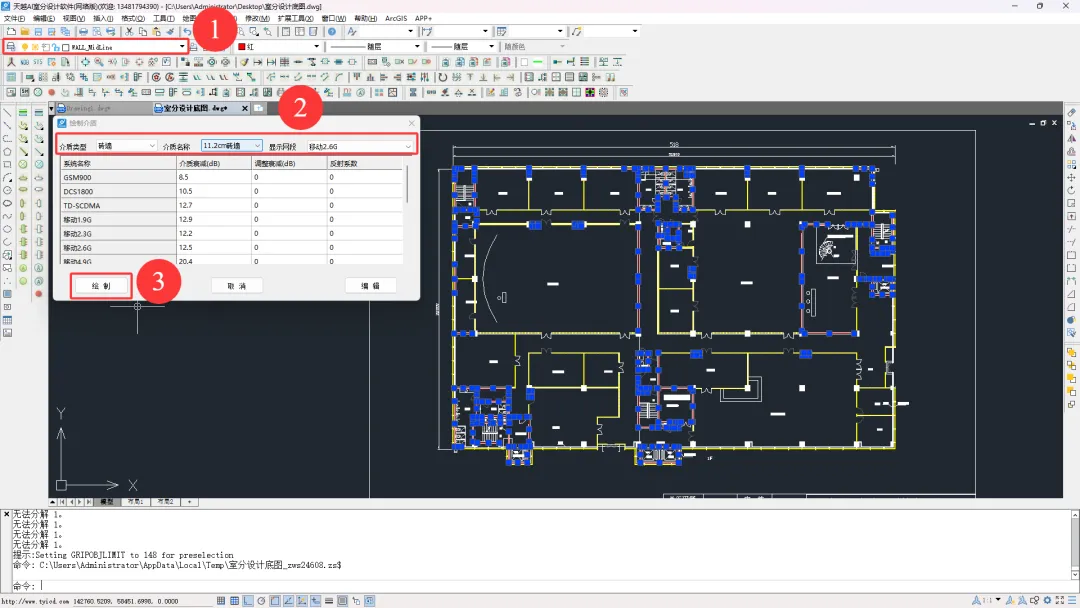

【玻璃门】介质绘制成功，效果如下图所示。

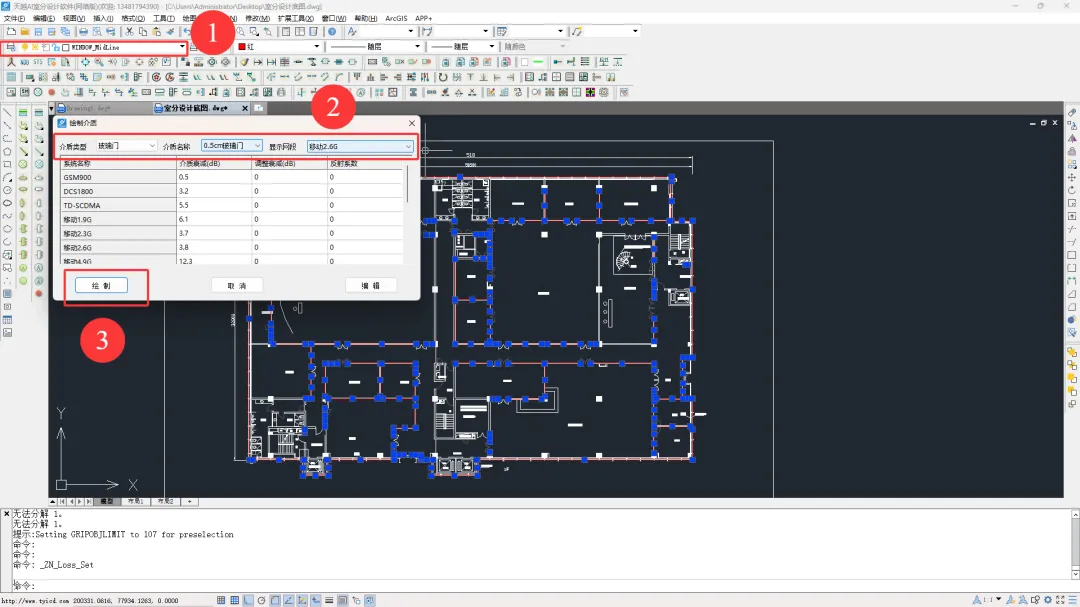

【砖墙】介质绘制过程及成功效果如下图所示。

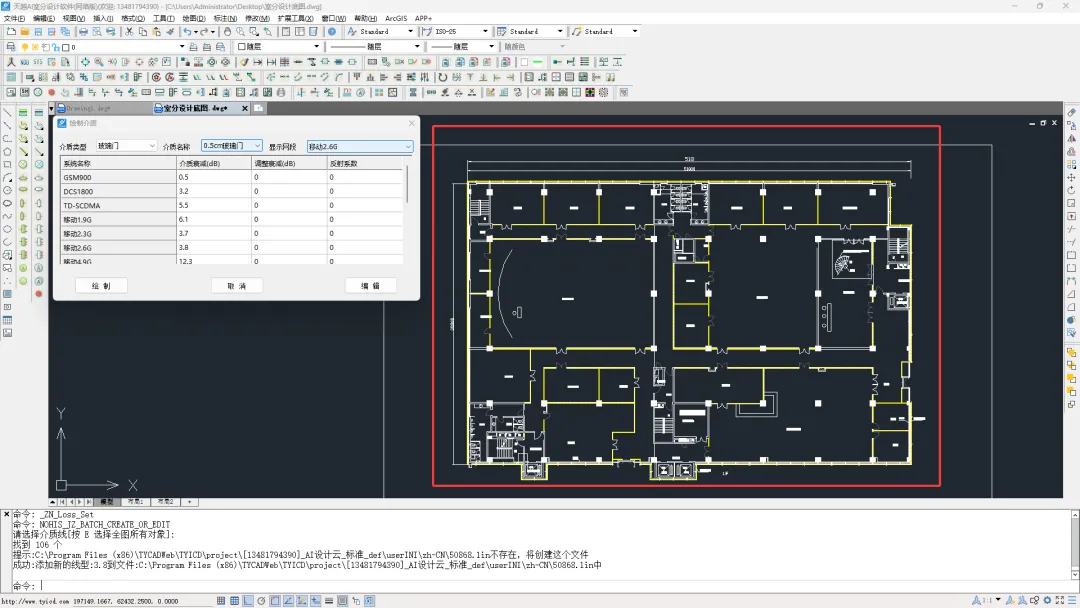

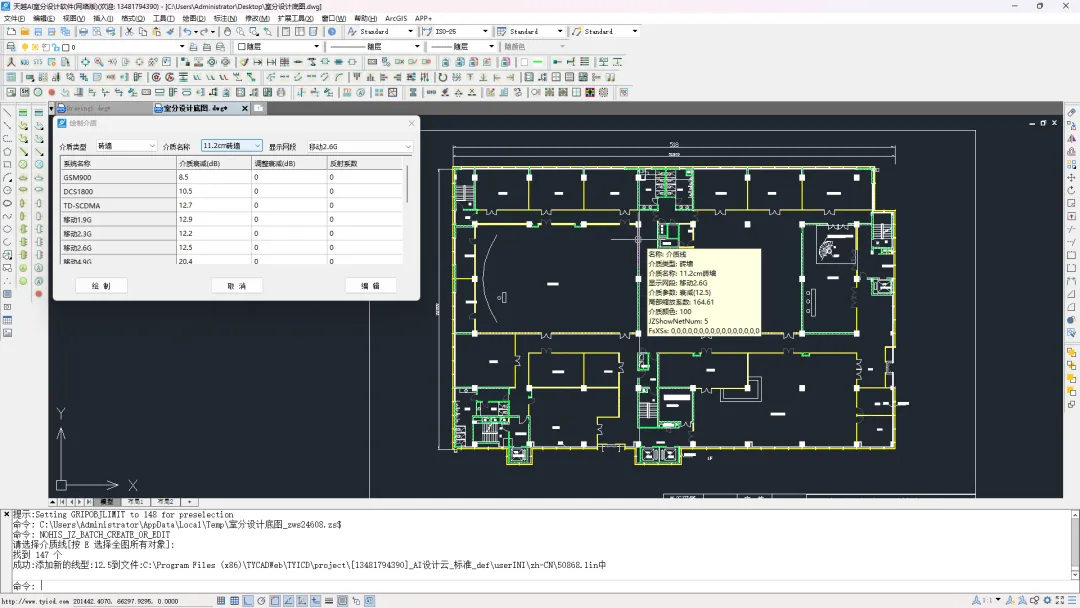

【玻璃门】和【砖墙】介质绘制界面如下所示。
以上就是本次天越AI室分设计软件——提取中墙线，精准绘制介质实操教程
