月球 DEM 从下载到可用:全流程实操 + 整理好的 4 GB 数据包

NASA 的月球全球 DEM（LOLA 数据）是公开的，但真要用起来，中间有好几道坎：文件是裸二进制、没有头文件、定标参数藏在另一个文本里、2 GB 的体积下载和读取都是问题。

我最近把这套数据完整走了一遍：下载 → 解码 → 转 GeoTIFF / 高度图 → 切片 → 写说明文档，整理成了一个 4.13 GB 的数据包。这篇把全流程和踩过的坑讲清楚，数据包在文末。

一、数据源

数据集是 LRO-L-LOLA-4-GDR，NASA 月球勘测轨道器上 LOLA 激光测高仪的全球地形产品。2009–2016 年间累计约 70 亿个测点，径向精度 0.5 米。

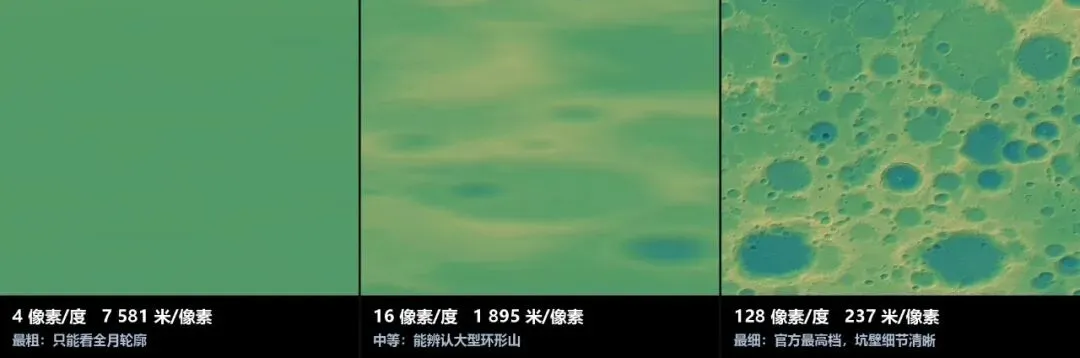

官方提供 4 / 16 / 128 三档分辨率（像素每度），128 是最高档，没有 256：

选型建议：出全月小图用 4 ppi 就够；做全国范围分析用 16 ppi；做局部地形、三维渲染、地貌解译，直接上 128 ppi。

两个官方镜像：

https://imbrium.mit.edu/DATA/LOLA_GDR/CYLINDRICAL/IMG/https://pds-geosciences.wustl.edu/lro/lro-l-lola-3-rdr-v1/

第一个坑：别用 JP2 版。 官网同时提供 JPEG2000 压缩版，体积只有 IMG 的三分之一。我把 LDEM_16 的 JP2 和 IMG 逐像素比对过，它是有损的，误差约 50 米。要做分析、做三维，只下 .IMG。

二、下载

直接下 LDEM_128，单线程速度只有 1.5 MB/s 左右，要 20 多分钟。

我测了一下，这个镜像支持 HTTP Range 请求（返回 206）。那就好办了——分段并行：

# 核心逻辑：把文件切成 N 段，每段一个线程按 Range 下载headers = {"Range": f"bytes={start}-{end}"}# N=8 时实测 31.7 MB/s，2 GB 约 90 秒

8 线程实测 31.7 MB/s，2 GB 文件 90 秒下完，比单线程快 20 倍。下载完按偏移拼接，用文件总长校验（2 123 366 400 字节）。

三、解码：裸二进制怎么变成高程

IMG 文件没有任何文件头，就是一段连续的 int16 数组。定标参数在同名的 .LBL 文本里（PDS3 标签格式，记事本就能打开），关键就三行：

• 数据类型：有符号 16 位整数，小端序

• 尺寸：46080 列 × 23040 行

• 定标：高程(米) = DN × 0.5，DN 是像素值

读取用 memmap，不要整块载入（2 GB 数据，8 GB 内存的机器会直接卡死）：

importnumpyasnpdem = np.memmap("ldem_128.img", dtype="<i2", mode="r",shape=(23040, 46080)) *0.5# 单位：米

坐标约定（这个容易搞错）：

• 等距圆柱投影，简单说就是经纬度直接铺成矩形

• 第 0 行 = 北极 90°N，第 0 列 = 0° 经线，经度 0–360° 向东（不是 −180~180）

• 反算：纬度 = 90 − 行号/128，经度 = 列号/128

• 高程基准：相对 1737.4 km 参考球面的起伏，不是"海拔"

实测这版数据的高程范围：−9 127.0 ~ +10 778.5 米，均值 −519.5 米。

顺带一个交叉验证：我从数据里独立扫描出的最高点坐标（5.410°N, 158.629°W），与 NASA 2010 年公布的官方坐标（5.4125°N, 158.6335°W）只差约 100 米——所以这份数据是靠谱的。

四、转换：三种产物，对应三种用法

1. 转 GeoTIFF（QGIS / ArcGIS 用）

转成 GeoTIFF 后坐标内嵌，QGIS 直接拖进去就能用，不用再配 tfw/prj。

第二个坑：GeoTIFF 里存的不是原始 DN。 为了让 GIS 软件和看图软件都能正常显示，我把它归一化到了 0–65535 的 uint16。还原公式和 IMG 完全不同，而且三档参数各不相同，混用会算出错误高程：

128 ppi 的还原：高程 = −9127.0 + (像素值/65535) × 19905.5

这个归一化是可逆的（每档 DN 取值数都小于 65536），不丢信息。但要绝对原始值，还是用 IMG 按第三节的方法读。

第三个坑（我自己犯的）： 转换时输出尺寸要按 宽度 = 目标分辨率 × 360 反算。我最早为了省体积把 128 ppi 的 GeoTIFF 压到了 4096 宽，实际精度变成 11 px/度，比文件名标的 128 低了一个数量级。已重做为 46080 × 23040 全分辨率，并与原始 IMG 逐点校验零差异。

2. 转 16 位 PNG 高度图（三维引擎用）

做 Three.js / Cesium 位移贴图的话，导出 16 位灰度 PNG，还原公式同上。

第四个坑： LOLA 数据第 0 列是 0° 经线，而三维引擎的球体贴图 UV 原点通常在 −180°。直接贴会歪 180°，记得加 texture.offset.x = 0.5。

3. 切片（局部研究用）

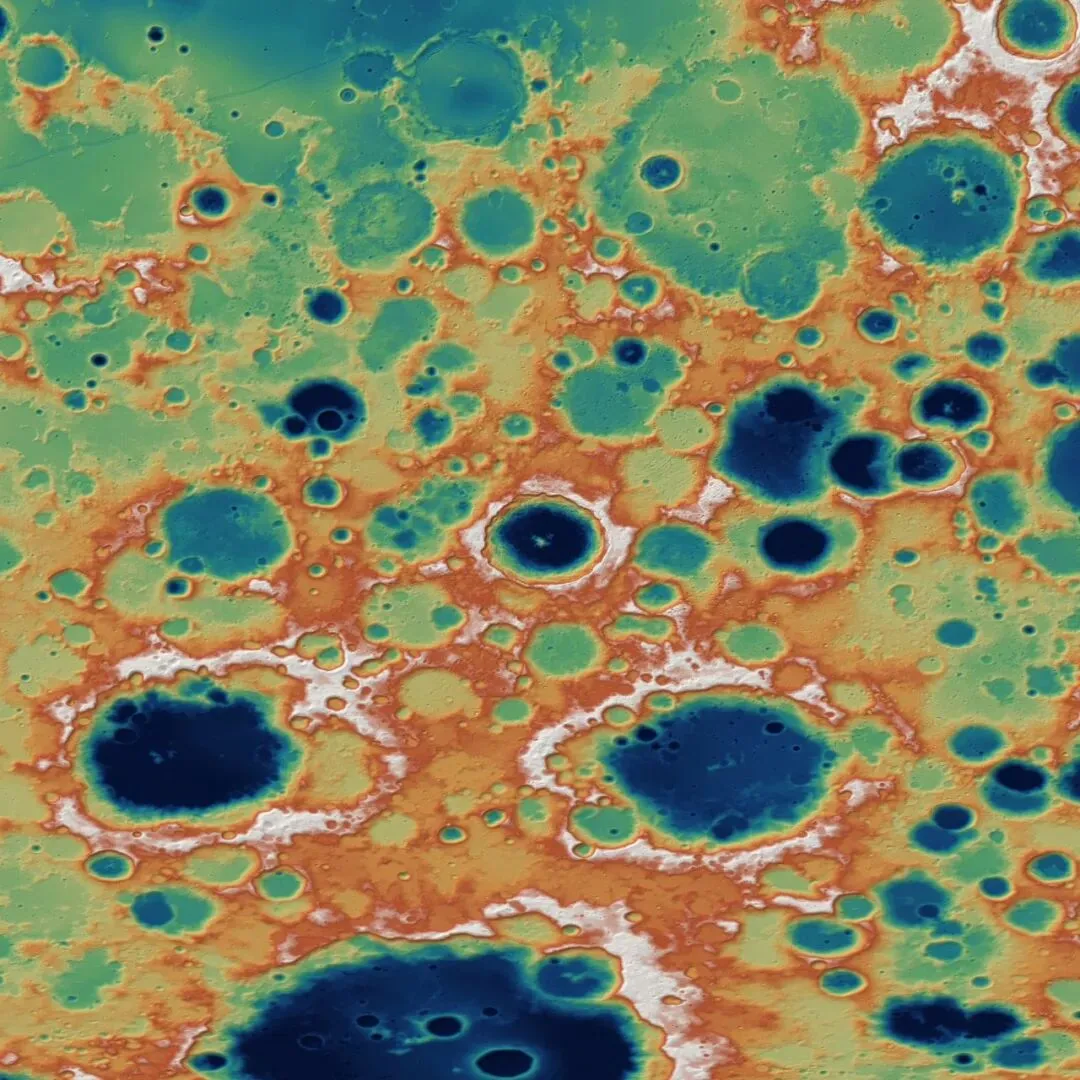

全分辨率下按经纬度窗口裁切，1:1 不重采样。我切了 4 个地标各 4096 × 4096（约 970 km 见方）：第谷坑、雨海、南极-艾特肯盆地、静海（阿波罗 11 号着陆区所在的月海）。

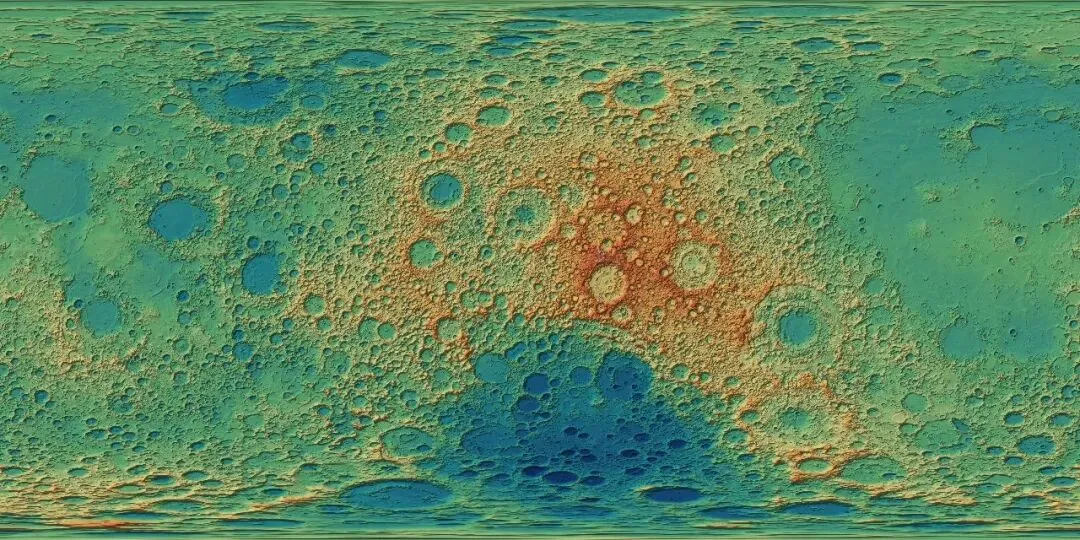

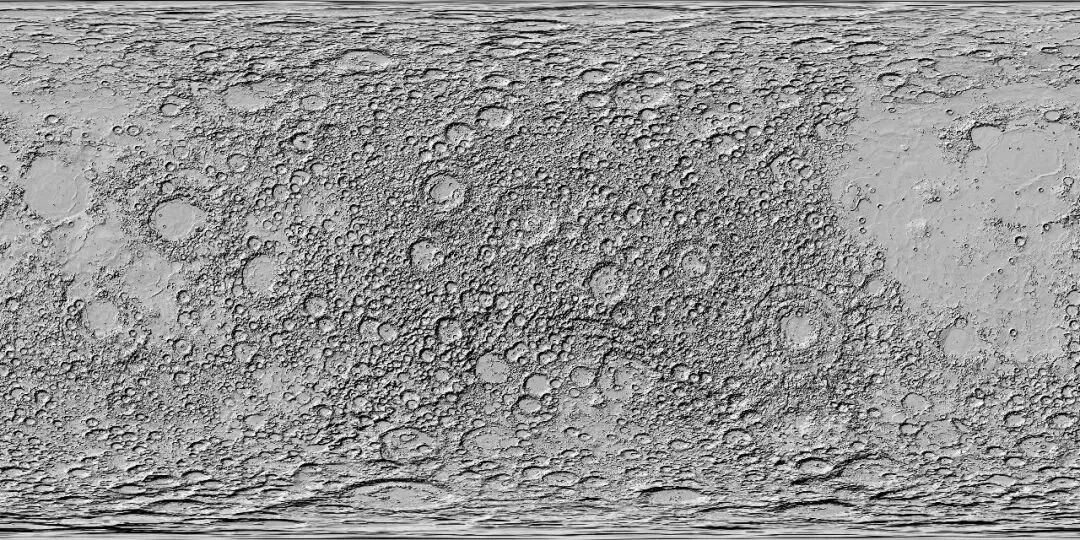

五、数据包里有什么

整理好的包共 35 个文件、4.13 GB：

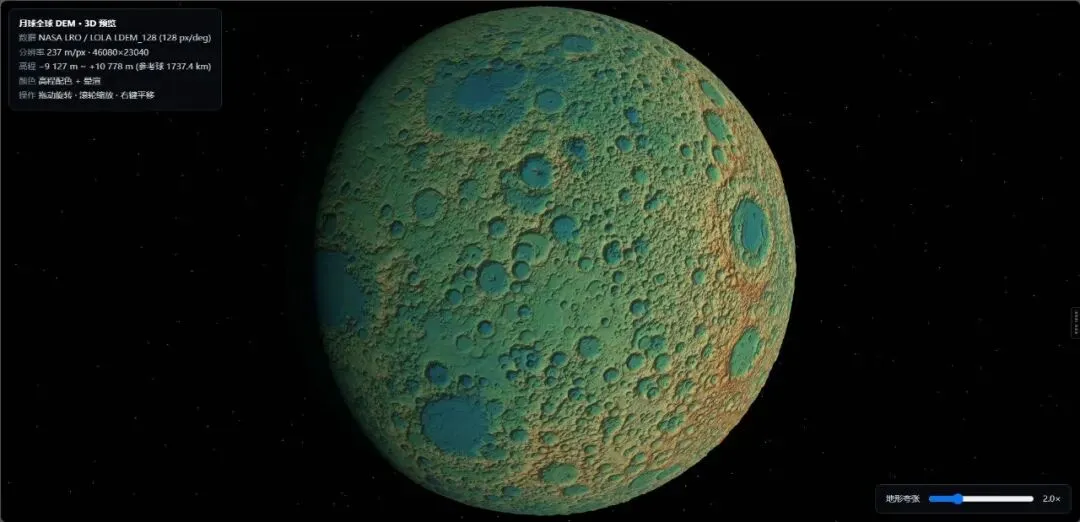

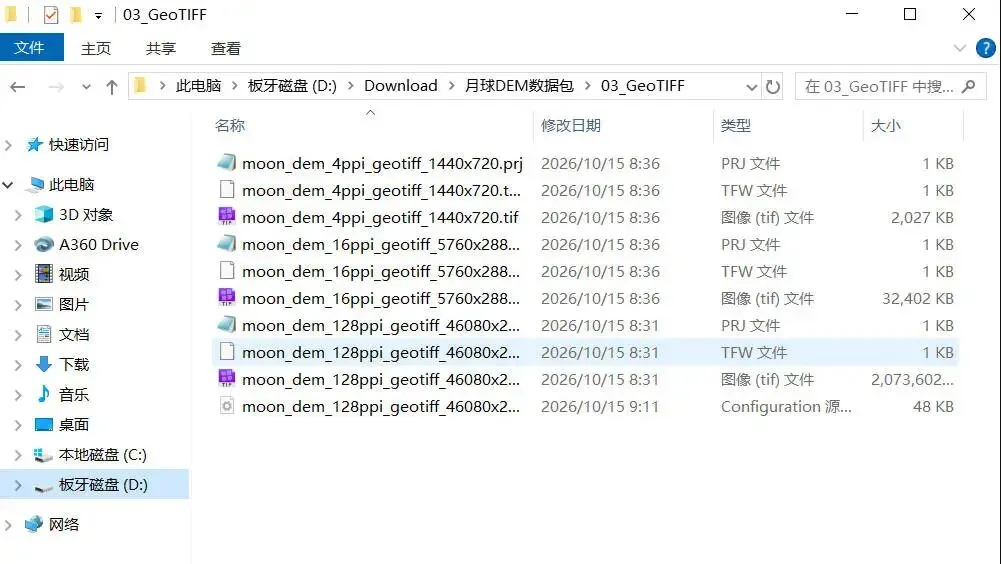

月球DEM数据包/├── 说明.txt                  ← 12 节完整文档，还原公式/坐标/示例代码都在里面├── moon_3d_preview.html      ← 浏览器双击可转的 3D 预览├── 技术细节_生成过程.md├── 01_原始数据/              ← 三档 IMG + LBL，官方原样├── 02_渲染图与地标切片/       ← 128 ppi 渲染图 4 张 + 地标切片└── 03_GeoTIFF/               ← 三档 GeoTIFF + tfw/prj，QGIS 直读

所有换算参数、读取示例、注意事项都写在 说明.txt 里，拿到手不需要再查任何资料。

六、最后提醒几条

• 128 ppi 的 IMG 和 GeoTIFF 各 2 GB，读取务必用 memmap / 按需加载，别整块进内存

• 等距圆柱投影在极区有严重拉伸，做面积统计时要换算

• 数据基于 2016 年 11 月前的观测，LDEM_4 是 V3.0，另两档是 V3.1

• 引用出处：Smith et al. (2010), Space Sci. Rev., 150, 209–241；LRO-L-LOLA-4-GDR-V1.0, NASA PDS
