【初中物理必考】电压表测谁?零基础秒判方法+避坑注意事项
【初中物理必考】电压表测谁?零基础秒判方法+避坑注意事项 在初中物理电学题型中，判断电压表测量对象是必考基础题型，也是很多同学的易错重灾区。 很多同学看不懂电路图，分不清电压表测电源、测用电器还是根本没接入电路，做题全靠蒙。 今天给大家整理一套零基础通用判断方法，配上最全使用注意事项，看完彻底搞定电压表题型，考试零丢分！ 一、核心前提：电压表正确使用原则 牢记唯一标准：电压表并联使用，并联谁，就测谁的电压。 电压表和电流表完全不同： - 电流表：串联在电路中 - 电压表：必须并联在被测电路两端 只要掌握并联判断逻辑，所有电压表难题都能迎刃而解。 二、3种万能方法，快速判断电压表测量对象 方法一：滑移法（最直观、做题首选） 这是初中生最好上手、正确率最高的方法，简单好记，零门槛看懂电路图。 判断规则： 电压表的两个接线柱，可以顺着导线自由滑动，但是绝对不能跨过用电器、电源、其他电压表。 对应结果： 1. 接线柱最终滑到某个用电器两端 → 测该用电器电压； 2. 接线柱最终滑到电源两极两端 → 测电源电压； 3. 两个接线柱都滑到同一根导线上 → 电压表被短路，示数为0，未测量任何电路。 方法二：去源法（复杂电路专用） 遇到多电阻、混联复杂电路图，滑移法分不清时，用去源法百分百准确。 操作步骤： 1. 暂时去掉电路中的电源，将电源位置替换为导线； 2. 观察电压表能和哪个用电器组成闭合回路； 3. 能和谁形成闭合回路，就测谁的电压。 特殊情况： 去掉电源后，电压表无法和任何用电器构成回路，说明电压表只测电源电压，未测量电路中的用电器。 方法三：短路法（导线替代法） 操作方法 ：用导线替换电压表 ，观察电路中谁被短路了，电压表就是测谁的电压。 方法四：先拆后补法（针对复杂电路） 先拆 ：把电压表当成 断路 拆掉，判断电路中用电器的串并联关系。 后补 ：把电压表放回原位，判断其并联在哪些元件两端。 三、重点辨析：电压表「没有测量电路」的情况 很多同学扣分，都是因为分不清有效测量和无效测量： 1. 电压表被短路（最常考） 电压表两端被导线直接连通，相当于并联在导线上，电压表示数为0，完全没有测量任何用电器。 2. 仅测量电源电压 电压表直接接在电源两极，不并联任何电路用电器。 题目若询问「测量电路中用电器电压」，此情况属于未测量电路。 3. 串联接入电路（接法错误） 串联后电路开路，示数接近电源电压，无法测量电路电压，属于典型错误操作。 四、电压表最全使用注意事项（考试易错点） 1. 接法禁忌：只并联，不串联 电压表内阻极大，串联在电路中会直接造成电路开路，用电器不工作，无法正常测量。 2. 接线要求：正进负出 电流必须从电压表正接线柱流入，负接线柱流出。 接反会导致指针反向偏转，轻则读数错误，重则直接打弯指针、损坏电表。 3. 量程选择：先大后小，严禁超量程 - 待测电压未知时，优先试触大量程（0~15V） - 示数偏小再更换小量程（0~3V） - 绝对不允许被测电压超过电压表量程，会直接烧毁电表 ✅ 量程分度值牢记： - 0~3V：每小格0.1V - 0~15V：每小格0.5V 4. 独有特性：可直接接电源 和电流表严禁接电源不同，电压表可以直接并联在电源两极，安全测量电源电压。 5. 读数规范 读数时视线与表盘刻度垂直平视，先看量程、再看分度值，最后读数，杜绝估读错误。 五、考场万能口诀，背会直接秒杀 并谁测谁，沿线滑移； 串则开路，反接反偏； 超程损坏，短接为零； 去源找路，精准判压。 六、总结 1. 基础判断优先用滑移法，复杂电路用去源法； 2. 串联、被短路、只接电源，均属于未测量电路用电器； 3. 牢记并联、正进负出、适配量程三大核心规则； 4. 掌握口诀，所有电压表基础题、判断题、电路图题均可稳拿分！ 七、配套电压和电压表专项练习题（含详细解析，文末有完整链接免费下载）

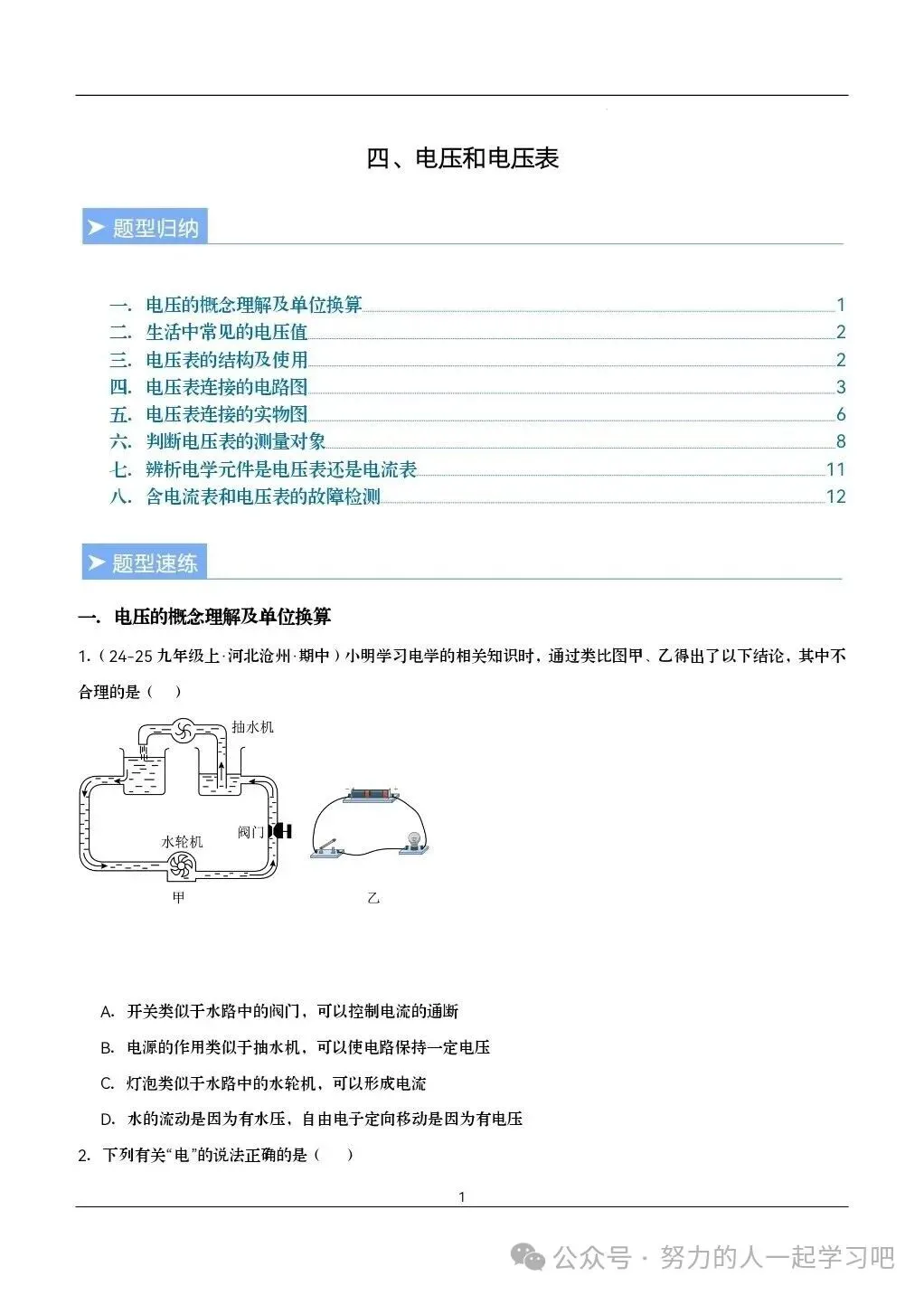

「电压和电压表（重难点训练）」等2项，点击链接或复制整段内容，打开「夸克APP」即可获取。链接：https://pan.quark.cn/s/6fc5267bce83 💡 电学是初中物理的分水岭，电压表、电流表判断又是第一道坎。 看完这篇，记得找几道电路图动手练一练，方法才真正吃透！ 👉 点赞+在看，转发给正在学电学的同学！ ⭐ 关注我，持续更新初中物理干货、解题技巧、易错题整理。 有想看的知识点，评论区告诉我！
