第一部分硬件介绍

1硬件总体方案

整机硬件由「一块自制主控 PCB + 一组外置执行器 + 两路传感器」构成。主控 PCB 以 STM32F103C8T6 最小系统板为插件核心，板上集成电源输入与滤波、OLED 与按键的人机接口、传感器输入接口、三路继电器驱动电路、TB6612FNG 电机驱动、以及 WiFi、风扇、消毒灯、蜂鸣器接口。外置部分为排水泵、补水泵、加热模块、直流电机（喷淋臂）、5W 紫外消毒灯与散热风扇。

这样划分的好处是：主控板只负责「弱电控制」，所有大电流、市电相关的器件全部外置，通过接线端子和继电器隔离。既降低了 PCB 的布线难度与发热风险，也方便替换不同功率的执行器——换一个更大功率的加热模块，只需换继电器后端，主控板不用动。

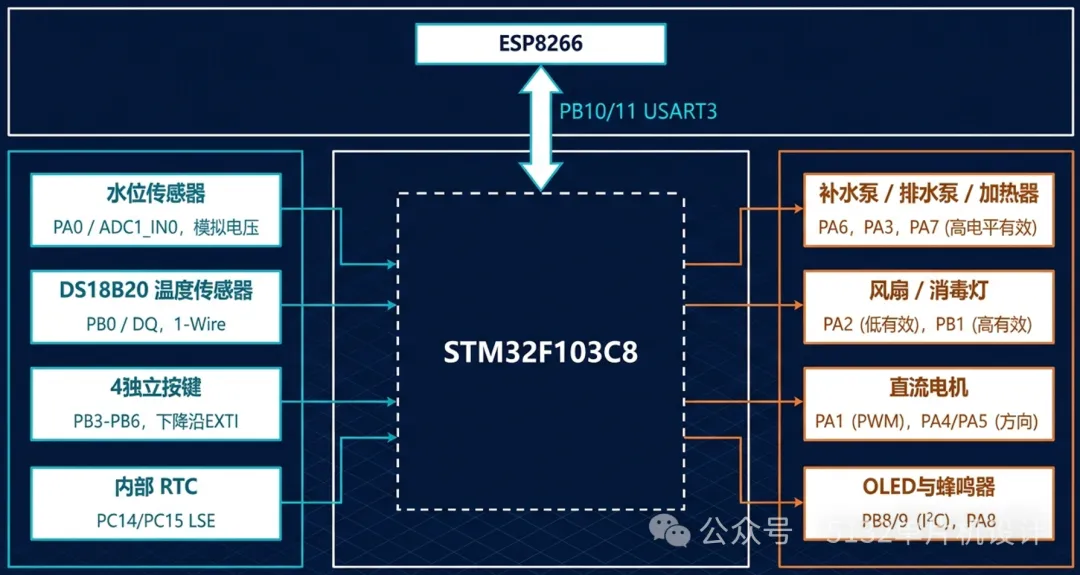

图 1-1系统总体结构框图

2主控单元与最小系统

2.1为什么选 STM32F103C8T6

资源匹配：本项目需要 1 路 12 位 ADC（水位）、1 路定时器 PWM（电机调速）、1 路 USART（WiFi）、1 路 I2C（OLED），F103C8T6 提供 2 个 ADC、3 个通用定时器、3 个 USART、2 个 I2C，余量充足。

主频足够：72MHz 主频配合硬件乘除法，可以在 20ms 的按键消抖周期内完成一次完整的采集、判断与显示刷新。

生态成熟：标准外设库（SPL）资料丰富、例程齐全，便于快速搭建与后续修改；20KB SRAM 对 128×64 的 OLED 显存（1KB）绰绰有余。

成本与可获得性：最小系统板价格低、易采购，插装在自制板上便于更换与复用。

表 1-1主控芯片主要参数

参数	STM32F103C8T6
内核	ARM Cortex-M3
主频	72MHz（8MHz 外部晶振经 PLL 倍频）
Flash / SRAM	64KB / 20KB
ADC	2 个 12 位 ADC，共 10 个外部通道
定时器	4 个通用定时器（TIM2/3/4/5）+ 2 个高级定时器 + 2 个基本定时器
通信接口	3 个 USART、2 个 I2C、2 个 SPI、1 个 CAN、1 个 USB
封装	LQFP48

2.2时钟与供电

系统时钟由 8MHz 外部晶振经 PLL 9 倍频得到 72MHz；RTC 使用独立的 32.768kHz 晶振（LSE），并由 BT2 纽扣电池座上的 CR2032 单独供电，实现整机断电后继续走时。供电方面，Type-C 接口（USB6）输入 5V，经自锁开关 U40 控制整板总电源，1000μF 电解电容与 100nF 瓷片电容并联滤波——大电容吸收电机与继电器动作时的电流冲击，小电容旁路高频噪声。

3传感器检测电路

3.1DS18B20 水温检测

DS18B20 是单总线数字温度传感器，测温范围 −55～+125℃，在 12 位分辨率下精度可达 0.0625℃。它的优点是输出即数字量，不需要额外的运放或 ADC 校准，单根数据线即可完成通信，抗干扰能力强，特别适合水汽环境。

接线：VDD 接 3.3V、GND 接地、DQ 数据脚接 PB0，数据脚需 4.7kΩ 上拉电阻（板上已有）。

数据格式：原始值为 16 位有符号整数，低 4 位为小数部分，实际温度 = 原始值 × 0.0625。

程序处理：为便于比较与上报，程序内部统一按「实际温度 ×10」的整数保存，例如 23.5℃ 存储为 235，这样既保留了 0.1℃ 分辨率，又避免了浮点运算在中断中的开销。

3.2水位检测

水位采用电阻式水位传感器。其原理是：传感器正面有一排平行裸露的导电条，水浸没高度不同，导电条之间的等效电阻不同，经板上分压后输出 0～3.3V 的模拟电压。电压越高表示浸没越深、水位越高。

接线：信号脚接 PA0（ADC_Channel_0），供电 3.3V。

标定：程序将 ADC 采样值按比例映射为 0～100 的相对水位值，工程中只启用这一路 ADC 通道，其余通道保留为扩展用。

抗干扰：单次采样取多次平均，并对结果做限幅，防止水面波动导致读数跳变引起误判。

工程实现说明：本项目的传感器的抽象层（AD.c）以「传感器表」的形式管理，每一项包含名称、是否启用、端口、引脚、ADC 通道与换算系数。目前表中仅「水位」一项处于启用状态，其余项以注释形式保留，便于后续扩展（如浊度、pH 等）。

4执行机构与驱动电路

4.1三路继电器驱动（排水泵 / 补水泵 / 加热模块）

排水泵、补水泵、加热模块三者都是「通电即工作」的大电流负载，采用继电器做电气隔离与开关控制。选用 SRD-05VDC-SL-C 型 5V 继电器，触点容量满足水泵与加热模块的需求。驱动电路为经典的三极管开关：

控制端：STM32 的 GPIO（PA3 排水泵、PA6 补水泵、PA7 加热模块）经 2kΩ 基极限流电阻接到 S8050 的基极。

开关端：S8050 的集电极接继电器线圈负极，线圈正极接 5V，发射极接地。GPIO 输出高电平时三极管饱和导通，继电器吸合。

续流保护：继电器线圈两端反向并联 1N4007。线圈断电瞬间会产生数倍于电源电压的反向电动势，若无续流二极管，这个尖峰很容易击穿三极管；并联后能量经二极管泄放，三极管得以保护。

软件约定：三路继电器均为「高电平吸合」，程序中统一用 Bit_SET / Bit_RESET 封装，避免各处直接操作寄存器。

表 1-2三路继电器分配

继电器	用途	控制引脚	驱动器件	保护
RLY5	排水泵	PA3	S8050 + 2kΩ 基极电阻	1N4007 续流二极管
RLY6	补水泵（进水泵）	PA6	S8050 + 2kΩ 基极电阻	1N4007 续流二极管
RLY7	加热模块	PA7	S8050 + 2kΩ 基极电阻	1N4007 续流二极管

4.2TB6612FNG 电机驱动（喷淋臂）

喷淋臂由直流电机带动，需要正反转与调速能力。TB6612FNG 是双通道 H 桥驱动芯片，单通道持续电流 1.2A、峰值 3.2A，内置过热与低压保护，逻辑端 3.3V 可直接与 STM32 相连，无需电平转换。

表 1-3TB6612FNG 接线

TB6612FNG 引脚	STM32 引脚	作用
AIN1 / AIN2	PA4 / PA5	方向控制：一高一低正转，一低一高反转，双低滑行
PWMA	PA1（TIM2_CH2）	速度控制：PWM 占空比 0～100%
STBY	接高电平	待机控制，拉高使能
VM / VCC / GND	5V / 3.3V / GND	电机电源 / 逻辑电源 / 地
AO1 / AO2	直流电机	电机输出

PWM 参数计算：系统时钟 72MHz，定时器 TIM2 预分频设为 36，得到 2MHz 计数时钟，再设自动重装值为 100，则 PWM 频率 = 72MHz / 36 / 100 = 20kHz。20kHz 已超出人耳听觉范围上限，电机不会发出啸叫；同时占空比的分辨率为 1%，正好对应 0～100% 的整数百分比调节，软件上用五档（0/25/50/75/100）即可满足洗涤需求。

4.3风扇、消毒灯与蜂鸣器

散热风扇（PA2）：由 S8550 PNP 三极管驱动，低电平开启。风扇在风干阶段与加热阶段强制开启，前者用于吹干内胆，后者用于散热。

5W 紫外消毒灯（PB1）：经 CN3 端子接入，由开关管控制，低电平点亮，消毒阶段点亮 30 秒。

有源蜂鸣器（PA8）：低电平触发。因为有源蜂鸣器内部自带振荡电路，只需给直流电平即可发声，软件上用简单的延时开关实现不同节奏的提示音（按键短鸣、完成长鸣、故障连鸣）。

5人机接口

5.1OLED 显示

显示采用 0.96 英寸 SSD1306 驱动的 128×64 单色 OLED，通过软件 I2C 与主控通信：PB8 作 SCL、PB9 作 SDA。选择软件 I2C 而非硬件 I2C，是因为 SSD1306 的时序要求宽松，软件模拟更易调试，也不占用硬件 I2C 外设。

字库：8×16 ASCII 字库用于数字与英文字母，16×16 汉字字库用于中文提示，另有 8×6 小字库用于参数行。

显存模型：SSD1306 内部为 8 页 × 128 列的显存，每页 8 行像素，一次写入 8 位对应一列的 8 个像素。

寻址方式：本工程采用页内寻址绘制——绘制汉字时分别向第 (行−1)×2 页与第 (行−1)×2+1 页写入上下半个字模，列坐标则按「列号 × 16」计算；绘制 ASCII 时列坐标按「列号 × 8」计算。这样做的代价是同一行内汉字与 ASCII、以及相邻两行之间在显存上会互相覆盖，这也是实际屏幕上出现字符叠加观感的原因（详见《用户操作说明书》中的实机画面）。

刷新策略：只刷新发生变化的区域——时间区每秒刷一次，模式名与状态区在切换时刷新，避免整屏重绘造成闪烁。

5.2按键输入

4 个轻触按键（TS665CJ）分别接 PB3、PB4、PB5、PB6，采用「外部中断下降沿触发 + 定时器 20ms 消抖」的方案。

为什么用中断而不是轮询：洗涤流程中主循环需要维持状态机的节奏，若用轮询会因主循环周期不确定而漏键。

消抖：按键按下时引脚电平会抖动 5～15ms，程序在下降沿中断中置标志，再由 TIM1 的 20ms 周期任务读取并确认电平，确认稳定后才生成键值，既避免了抖动误触发，也不阻塞主循环。

键值映射：按键表按「端口、引脚、键码」三元组定义。需要注意的是，本板因布线关系，键码与引脚并非顺序对应（K1→PB3、K2→PB5、K3→PB6、K4→PB4），程序在表中显式定义，业务层只认键码，不受影响。

表 1-4按键表定义

按键	端口	引脚	键码	有效电平
K1	GPIOB	PB3	1	低电平（按下接地）
K2	GPIOB	PB5	3	低电平
K3	GPIOB	PB6	4	低电平
K4	GPIOB	PB4	2	低电平

6WiFi 通信电路

联网采用 ESP-01S 模块（ESP8266 内核，8MB Flash），出厂烧录机智云 GAgent 固件。模块通过 2×4 排针插座（U37）插装在板上，与主控以串口相连，波特率 9600bps。

接线：模块 TX → PB11（USART3_RX），模块 RX → PB10（USART3_TX），另接 3.3V 与 GND。

为什么用 USART3：USART1 通常用于调试打印，USART2 引脚与其他功能复用，USART3 的 PB10/PB11 在本板上无冲突。

电平注意：ESP-01S 为 3.3V 器件，不能用 5V 直供；模块启动瞬间电流可达 200mA 以上，因此供电端需保证足够的去耦容量。

协议：主控侧在 gizwits_product.c 中把本地变量映射为机智云数据点，由协议层负责打包/解包，业务代码不直接处理协议帧。

7元器件清单概览

整套物料共 32 类、58 件（含备件），按功能可分为主控类、显示与交互类、传感器类、驱动类、执行器类、结构件与接插件类。下表列出主要器件，完整清单见配套的《洗碗机元器件清单汇总.xlsx》。

表 1-5主要元器件（概览）

类别	主要器件	数量
主控	STM32F103C8T6 最小系统板（U47）	1
显示与交互	0.96″ OLED（U2）、TS665CJ 轻触按键、有源蜂鸣器 BUZZER1、红色 LED	1 / 4 / 1 / 4
传感	DS18B20 水温传感器、电阻式水位传感器（U50）	1 / 1
通信	ESP-01S WiFi 模块（U37）	1
驱动	SRD-05VDC-SL-C 继电器 ×3、S8050 ×3、1N4007 ×3、2kΩ ×3、TB6612FNG（U14）	多
执行器	排水泵、补水泵、加热模块、直流电机（U28）、5W 紫外消毒灯（CN3）、散热风扇（CN2）	各 1
电源与接插	Type-C（USB6）、自锁开关（U40）、1000μF（C3）、100nF（C1）、接线端子、XH 端子	多
结构	CR2032 电池座（BT2）、M2 螺丝 ×4	1 / 4

第二部分软件介绍

1软件总体架构

软件基于 STM32F10x 标准外设库开发，采用「前后台」结构：中断服务程序负责时间基准、按键捕获与串口收发，主循环负责业务调度。代码按职责分为四层，上层只依赖下层的接口，不直接触碰寄存器。

表 2-1软件分层结构

层次	主要文件	职责
应用层	main.c、config.c	模式调度、洗涤流程状态机、阈值管理、定时任务、显示内容组织
设备抽象层	config.c 中的设备表 / 按键表 / 传感器表 / 阈值表 / 定时任务表	用「表驱动」统一管理 7 路设备、4 个按键、2 路传感器、3 项阈值参数
板级驱动层	OLED.c、Key.c、AD.c、DS18B20.c、DCMotor.c、Buzzer.c、MyRTC.c、GPIO_OUT.c、GPIO_IN.c	封装各外设的初始化与读写
协议层	gizwits_product.c、gizwits_protocol.c	机智云数据点映射、协议打包与解析、网络对时

表驱动的设计是本工程的一个关键取舍。以设备表为例，7 路执行器被抽象为同一张表，每项记录名称、端口、引脚、有效电平与开关标志，于是「打开加热器」「关闭排水泵」这类操作可以写成同一个函数，传入设备索引即可，避免了 7 段几乎相同的开关代码。按键表、阈值表同理。日后新增一路设备，只需在表中加一行，业务代码无需改动。

表 2-2表驱动数据结构

表	内容	规模
设备表 devices[]	消毒灯 PB1、加热器 PA7、补水泵 PA6、排水泵 PA3、风扇 PA2、电机、蜂鸣器 PA8	7 项
按键表 keys[]	(GPIOB, PB3, 键码 1)、(GPIOB, PB5, 键码 3)、(GPIOB, PB6, 键码 4)、(GPIOB, PB4, 键码 2)	4 项
传感器表 sensorParams[]	水位（启用）、温度（保留）	2 项
阈值表 thresholdParams[]	S_W 水位阈值、WDB 温度阈值、Stp 步长	3 项
菜单表 menuItems[][]	每个模式最多 4 个选项的菜单文本	按模式
定时任务表 timerTasks[]	周期任务与回调	按需

2程序启动与主循环

2.1初始化顺序

初始化顺序经过刻意安排：先建立系统节拍（NVIC 分组与延时函数），再初始化依赖节拍的模块（RTC、蜂鸣器），然后是显示与输入（OLED、按键），接着是数据采集（ADC、DS18B20），最后是输出（GPIO_OUT、电机）。这样即使某个外设初始化失败，也能通过 OLED 或蜂鸣器给出提示。

代码 2-1系统初始化（System_Init）

void System_Init(void){NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);delay_init();/* SysTick 延时基准 */BoardLed_Init();MyRTC_Init();/* RTC + 后备电池 */Buzzer_Init();OLED_Init();/* 软件 I2C：PB8=SCL, PB9=SDA */Key_Init();/* EXTI 下降沿 + TIM1 20ms 消抖 */Ad_Init();/* ADC1_CH0 → PA0 水位 */GPIO_OUT_Init();/* 继电器/风扇/消毒灯等输出 */GPIO_IN_Init();DS18B20_Init();/* 单总线 → PB0 */DCMotor_Init();/* TIM2_CH2 PWM → PA1 */ThresholdParams_LoadDefaults();/* S_W=50, WDB=55, Stp=5 */MY_Gizwits_Init();/* 机智云协议初始化 */}

需要说明的是 BOOT_SHOW_PERINF 宏被设为 0：上电时跳过开机信息页，直接进入模式菜单。这样调试时省去每次 2 秒的等待，也避免了开机页在显存中残留影响后续页面。

2.2主循环

主循环不做任何阻塞等待，四个任务按顺序「跑一遍就走」：

代码 2-2主循环（main）

int main(void){System_Init();while (1){userHandle();/* 采集、状态机推进、显示刷新 */gizwitsHandle();/* 云端数据上报与命令解析 */gizwitsNTPTask();/* 网络对时（低频） */Key_GetNum();/* 读取消抖后的键值 */}}

这里有一个容易踩的坑：如果把洗涤流程写成「开泵 → delay(30000) → 关泵」，那么这 30 秒内按键、显示、云端通信全部停摆，用户按 K4 也停不下来，超温保护也无法及时响应。因此本工程所有流程等待都采用非阻塞计时——只记录「开始时刻」，每轮循环比较已运行时间，到点才切换状态。这就是主循环必须保持「跑一遍就走」的原因。

3洗涤流程状态机（程序设计核心）

3.1为什么用状态机

洗碗是一个典型的「多阶段、带反馈、有超时」的时序过程：每个阶段都有明确的进入动作、退出条件和超时保护，而且阶段之间有依赖（不先进水不能加热，不排水不能风干）。用状态机描述这类过程有三个好处：

结构清晰：每个状态只关心「我现在做什么、什么条件走」，不用写成层层嵌套的 if。

安全可控：任何阶段都能被外部事件（按 K4、超温、缺水）立即打断，并统一走「安全退出」路径。

易于调整：阶段的时间参数全部宏定义，改节奏只改宏，不改逻辑。

3.2状态划分

表 2-3洗涤流程状态划分

状态	进入动作	退出条件	超时保护
IDLE 待机	全部执行器关闭	收到启动命令	—
DRAIN 排水	开排水泵	水位降到下限或到时	DRAIN_TIMEOUT 30s
FILL 进水	开补水泵	水位达到阈值或到时	FILL_TIMEOUT 30s
PREWASH 预洗	开电机低速	到时	PREWASH 20s
HEAT 加热	开加热器 + 风扇	水温到设定值或超时	HEAT_TIMEOUT 100s
MAIN_WASH 主洗	开电机 + 维持加热	到时	MAIN_WASH 30s
RINSE 漂洗	开电机 + 换水	到时	RINSE 30s
DRY 风干	关加热，开风扇	到时	DRY 120s
DISINFECT 消毒	点亮紫外灯	到时	DISINFECT 30s
DONE 完成	蜂鸣 3 秒	到时回到 IDLE	BUZZER 3s
FAULT 故障	关闭所有输出、连鸣	用户确认复位	—

3.3状态迁移的实现

状态机每轮循环只做三件事：判断当前状态的退出条件是否满足、记录进入下一状态的时刻、执行新状态的进入动作。下面是一段体现核心思路的示意代码（工程中对应 DishwasherAutoState 的 switch 分支）：

代码 2-3状态机的非阻塞推进

static void Dishwasher_Run(void){uint32_t elapsed = Now_ms() - stateEnterMs;/* 已运行时间 */switch (autoState){case FILL:Pump_Fill_On();if (WaterLevel >= ShuiWeiYu || elapsed >= FILL_TIMEOUT)State_Enter(HEAT);/* 水位到位或超时 → 加热 */break;case HEAT:Heater_On();Fan_On();if (TempX10 >= TempDs18b20Yu * 10)State_Enter(MAIN_WASH);/* 温度到位 → 主洗 */else if (elapsed >= HEAT_TIMEOUT)State_Enter(FAULT);/* 加热超时 → 故障 */else if (TempX10 >= OVER_TEMP_X10)/* 75.0℃ 超温保护 */State_Enter(FAULT);break;case MAIN_WASH:Motor_SetSpeed(SPEED_MID);if (elapsed >= MAIN_WASH_TIME)State_Enter(RINSE);break;/* … 其余状态同构 … */}}

这段代码里最值得注意的两点：第一，没有任何 delay 或 while 等待，函数执行时间是微秒级，因此可以被高频调用；第二，所有退出条件都带「或超时」的兜底——传感器坏了、水管堵了，流程不会永远卡死，而是走故障路径。这是家用电器控制软件的基本要求。

3.4时间参数与可调性

表 2-4流程时间参数（宏定义）

宏定义	值	含义	调整场景
DRAIN_MIN	5s	排水最短时间	排水管路长时调大，确保残留水排净
DRAIN_TIMEOUT	30s	排水最长时间	防止水位传感器失效时无限排水
FILL_TIMEOUT	30s	进水最长时间	防止进水管断水时无限进水
PREWASH_TIME	20s	预洗时长	餐具较脏时调大到 30～40s
HEAT_TIMEOUT	100s	加热最长时间	冬季水温低时可适当加大
MAIN_WASH_TIME	30s	主洗时长	演示时调小，实用时调到 3～5 分钟
RINSE_TIME	30s	漂洗时长	同上
DRY_TIME	120s	风干时长	环境湿度大时加长
DISINFECT_TIME	30s	消毒时长	按消毒灯功率调整
BUZZER_TIME	3s	完成提示音时长	按使用习惯调整
RTC_MAX_STEP	5s	RTC 单次最大修正量	防止网络对时跳变导致流程计时异常
OVER_TEMP_X10	750	超温门限（75.0℃）	安全门限，不建议修改
EMPTY_LEVEL	5	判定无水的下限	水槽结构变化时可微调

4模式调度与菜单系统

系统通过两个变量共同决定界面：SystemMode 记录当前所处的工作模式，M_Switch 记录当前显示的是「菜单」还是「功能页」。这样的双变量设计让「进入」与「返回」变得非常简单——返回时只需把 M_Switch 置 1，不必保存和恢复页面内部的临时状态。

代码 2-4工作模式枚举（SystemMode）

typedef enum {MODE_YUANCHENG = 0,/* 远程模式 */MODE_AUTO,/* 自动模式 */MODE_MANUAL,/* 手动模式 */MODE_DINGSHI,/* 定时模式 */MODE_THRESHOLD,/* 阈值设置 */MODE_TIME_SET,/* 时间设置 */MODE_COUNT,/* 模式总数（用于取模循环） */MODE_USER,/* 用户模式 */MODE_YUYIN/* 语音模式 */} SystemMode;

菜单项以二维数组 menuItems[MODE_TOTAL][4] 组织，每一项最多 4 个选项的显示文本。翻页时用「索引 + 1 再对 MODE_COUNT 取模」实现首尾循环，避免边界判断。屏幕上同时可见三项，选中项前显示「>>」，这也是用户判断当前选中位置的唯一依据。

5阈值参数管理

可在线调整的参数被抽象为统一的阈值参数表，每项包含名称、当前值、默认值、最小值、最大值与在屏幕上的显示位置。这样「在阈值设置页循环切换参数」「加减并限幅」都只需一次通用实现，不必为每个参数单独写代码。

代码 2-5阈值参数表

typedef struct {const char *name;/* 显示名，如 "S_W" */int16_t*value;/* 指向实际变量的指针 */int16_tdef;/* 默认值 */int16_tmin;/* 下限 */int16_tmax;/* 上限 */uint8_trow;/* 屏幕行 */uint8_tcol;/* 屏幕列 */} ThresholdParam;static ThresholdParam thresholdParams[] = {{ "S_W", &ShuiWeiYu,50, 0, 100, 2, 3 },/* 水位阈值 */{ "WDB", &TempDs18b20Yu,55, 0, 75,2, 4 },/* 温度阈值 */{ "Stp", &Step,5, 1, 10,2, 5 },/* 调节步长 */};

限幅逻辑在写入处统一处理：数值超出 [min, max] 时钳位到边界并给出短鸣提示。这一步很重要——如果没有限幅，用户把温度阈值误调到 200℃ 后，加热器会一直加热到超温保护才停，而超温保护只是最后一道防线，不应被频繁依赖。

6OLED 显示设计

显示内容按「固定区 + 变化区」划分：顶部一行固定显示 RTC 时间（每秒刷一次），第二行显示模式名与当前环节，第三行显示水位与温度等实时值，最下方显示设备开关符号。这种分区让刷新量降到最低。

本工程 OLED 采用页内寻址：绘制一个 16×16 汉字时，先向第 (行−1)×2 页写入字模的前 16 字节（上半字），再向第 (行−1)×2+1 页写入后 16 字节（下半字），列坐标按「(列−1)×16」计算；绘制 8×16 ASCII 时列坐标按「(列−1)×8」计算。由于页的位置由行号唯一决定，同一行内汉字与 ASCII 的列基准不同、相邻行又共用相邻页，实际屏幕上就会出现字符相互覆盖的观感。这是该驱动方案的真实特性，交付资料中的 26 张屏幕画面均按此寻址方式还原，与实机一致。

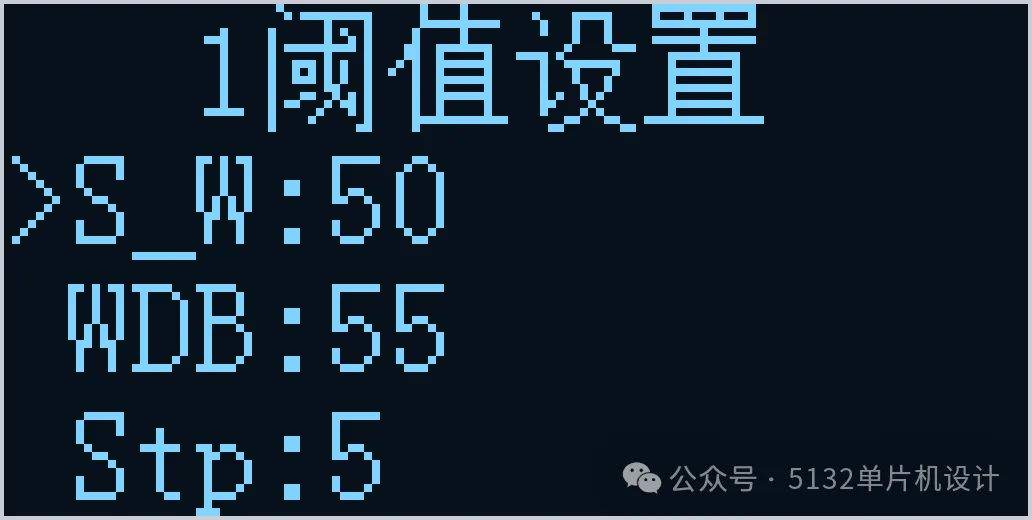

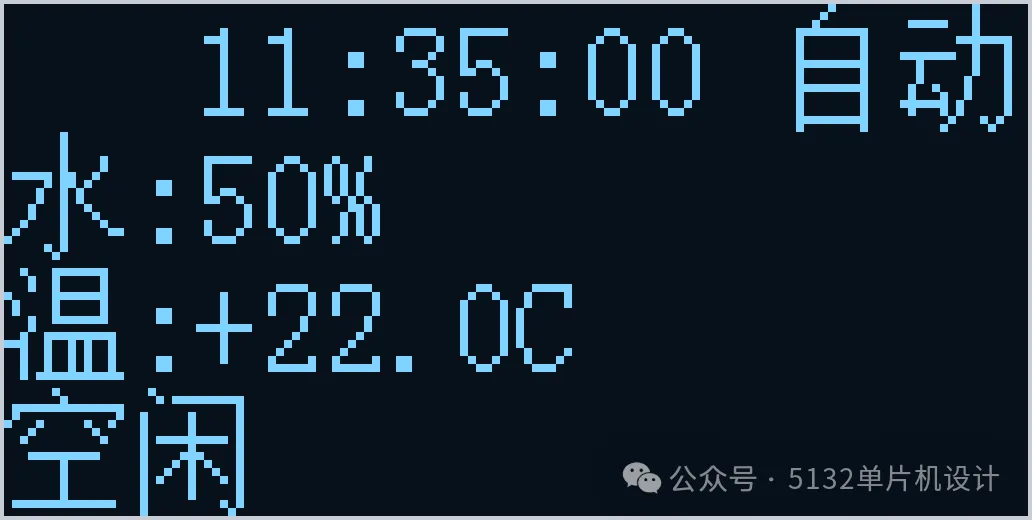

（a）自动模式待机页

（b）阈值设置页

图 2-1屏幕显示效果（按真实寻址方式还原，与实机一致）

7按键处理

按键的可靠性直接影响使用体验。本工程采用「下降沿中断 + 定时器消抖 + 键值队列」的三段式处理：

第一段（中断）：EXTI 检测到下降沿后只做一件事——置位对应按键的标志位，不做任何延时。

第二段（定时器）：TIM1 每 20ms 进入一次，读取标志后再采样一次引脚电平；两次电平一致才认为按键有效，并生成键值放入队列。20ms 大于轻触按键的典型抖动时间（5～15ms）。

第三段（主循环）：Key_GetNum() 从队列取键值返回给业务层，业务层只关心「按了哪个键」，不关心消抖细节。

另外还做了「松开检测」：只有检测到按键松开后才允许产生下一个键值，避免长按被识别为连续多次按键。这也意味着本机的操作全部是点按，符合家电的使用习惯。

8物联网通信设计

8.1数据流

上行：主控采集到的水温、水位、流程状态被填入机智云数据结构体，由协议层打包成协议帧，经 USART3 发给 ESP-01S，模块再通过 WiFi 上传到云端，App 拉取后显示。下行则相反：App 下发的开关命令由模块收到后转发给主控，协议层解析出具体数据点，主控据此改变本地设备状态或阈值。

8.2数据点映射

本工程共定义 16 个数据点。其中有两点值得注意：一是温度上报使用「×10 的整数」而非浮点，避免不同平台浮点精度差异导致显示抖动；二是设备开关全部用布尔量，与本地设备表的开关标志一一对应，因此在 App 上点开关与在本地手动模式下点开关，走的是同一段执行代码，行为完全一致。

表 2-5数据点与本地变量的映射

数据点	类型	读写	映射的本地变量 / 功能
TempDs18b20	数值	只读	水温 ×10
ShuiWei	数值	只读	水位相对值 0～100
flag_RE_BEN	布尔	可写	加热器（设备表索引）
flag_BU_SHUI_BEN	布尔	可写	补水泵
flag_PAI_SHUI_BEN	布尔	可写	排水泵
flag_DCMotor	布尔	可写	直流电机
flag_FENG_SHAN	布尔	可写	散热风扇
flag_Buzzer	布尔	可写	蜂鸣器
flag_LED	布尔	可写	紫外消毒灯
TempDs18b20Yu	数值	可读写	温度阈值 TempDs18b20Yu
ShuiWeiYu	数值	可读写	水位阈值 ShuiWeiYu
ModeSwitch	布尔	可写	设备总开关
flag_DishWasher_State	枚举	只读	洗涤流程当前状态
XiTong_ModeSwitch	枚举	可写	系统工作模式
DishWasher_ModeSwitch	枚举	可写	洗涤程序（预洗/主洗/漂洗/风干/消毒）

8.3网络对时

ESP-01S 联网后可从云端获取标准时间。主控在 gizwitsNTPTask() 中把云端时间写入 RTC。为防止对时造成时间跳变影响流程计时，代码中设置了单次最大修正量 RTC_MAX_STEP = 5 秒：若新旧时间差超过 5 秒，则分多次逐步修正。这样既保证了长期走时准确，又不会让正在计时的洗涤流程突然「跳秒」。

9安全与异常处理设计

表 2-6异常处理策略

异常	检测方式	系统响应	用户可见反馈
水温超限	TempX10 ≥ 750（75.0℃）	立即断加热器、开风扇，进入 FAULT	屏幕显示「故障」，蜂鸣器连鸣
加热超时	HEAT 状态超过 100s 未达温	断加热，进入 FAULT	同上
缺水	WaterLevel < EMPTY_LEVEL	禁止开加热器与电机，先补水	水位显示偏低，加热器不动作
进水超时	FILL 状态超过 30s 未到位	关补水泵，进入 FAULT	显示故障
排水超时	DRAIN 状态超过 30s 未到位	关排水泵，进入 FAULT	显示故障
WiFi 断线	协议层心跳超时	本地模式继续运行，仅停止上报	App 显示离线，屏幕正常
按键抖动	20ms 二次采样	丢弃无效边沿	无异常
