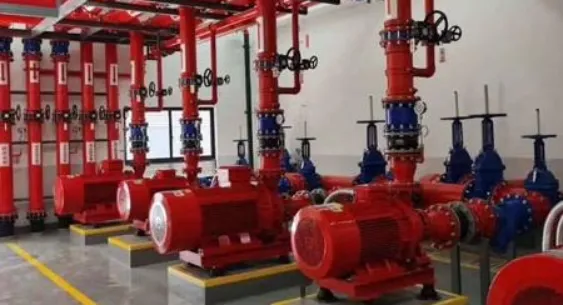

消防水泵房作为建筑消防的“供水心脏”，管路配件的安装直接决定了消防水系统的可靠性，更是消防验收的重中之重！很多施工队栽跟头，就是把管路安装当成 “简单接管子”，要么配件顺序装错，要么衔接细节不到位，结果验收时水压测试不过、联动失灵，轻则拆改调整，重则整套管路重装，既费工又费钱。

其实消防水泵（消火栓泵）管路的安装有固定的“黄金流程”，从进水端到出水端，每个配件的位置、作用、衔接要求都有明确规范，验收组也会按流程逐点检查，少一个配件、错一个顺序都不行！今天就把消火栓泵管路整套核心配件的安装流程 + 验收要点扒得明明白白，从进水到出水一步不落，搭配实操避坑技巧，施工、验收直接照抄，保你一次通过不踩坑！

先搞懂核心：消防水泵管路配件，为啥不能乱装？

消防水泵管路的配件不是“随便搭配”，而是按 “过滤→减震→连接→稳压→监测” 的逻辑依次布置，每个配件都有其不可替代的作用，就像人体的 “血管和器官”，各司其职才能保证供水系统的正常运行。

进水端的配件负责“净化、缓冲” 水流，保护泵体不受损伤；出水端的配件负责 “稳压、控制、监测”，确保火灾时能稳定、快速向管网供水，任何一个配件缺失、顺序错误，都会导致泵体损坏、水压不稳、供水失灵，不仅验收过不了，还会埋下重大消防隐患。所以安装时必须严格按流程来，验收时也会重点核查配件顺序、安装质量，这是底线，容不得半点马虎！

黄金安装流程：从进水到出水，一步都不能错！

消火栓泵管路的安装有固定的“标准化流程”，进水端→泵体→出水端，每个环节的配件衔接都有明确要求，记住这个流程，安装不迷路，验收不卡壳！以下按净水端（进水端）→泵体→出水端的顺序，讲透每个配件的安装位置、作用和验收要点，全是现场实操干货！

第一步：进水端首装「明杆闸阀 + Y 型过滤器」，过滤杂质护泵体

这是消防水泵管路进水端的“第一道防线”，两个配件必须成对安装，顺序绝不能反，也是验收的第一个必查点！

配件作用

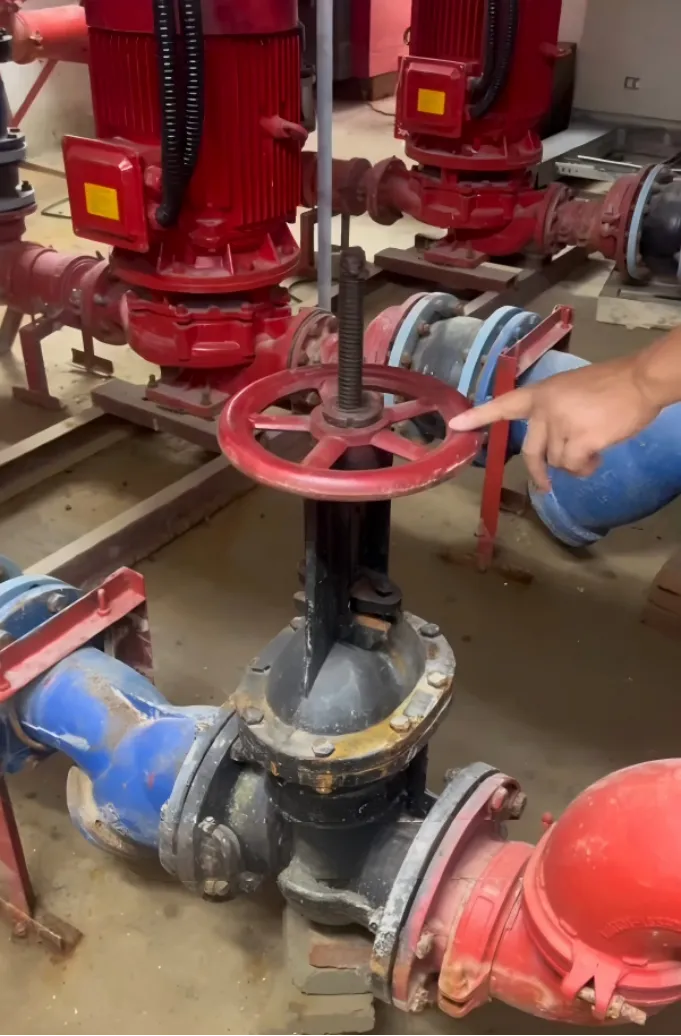

·明杆闸阀：作为进水端的总控制阀门，方便后期泵体、管路的检修和关闭，明杆设计能直观看到阀门的启闭状态，避免暗杆闸阀的“误操作” 隐患；

·Y 型过滤器：核心作用是过滤水中的泥沙、铁锈、杂物，防止杂质进入泵体，造成叶轮磨损、泵体堵塞，保护水泵核心部件，延长使用寿命。

验收 + 实操要点

1.安装顺序：先明杆闸阀，后 Y 型过滤器，严禁颠倒！过滤器必须靠近泵体一侧，确保所有进入泵体的水流都经过过滤；

2.Y 型过滤器的滤网规格要符合设计要求，验收时会检查滤网是否完好、无破损，安装完成后需做清洗试验，确保过滤功能正常；

3.明杆闸阀的阀杆必须朝上安装，方便操作和观察启闭状态，阀门与管道的连接密封严密，无漏水、渗水现象，手动启闭灵活无卡顿；

4.过滤器的排污口要朝向便于操作的方向，后期维护时能快速清理过滤的杂质，避免排污口被遮挡、堵塞。

第二步：过滤器后装「橡胶软接头」，减震降噪稳运行

Y 型过滤器之后，连接泵体之前，必须安装橡胶软接头，这是泵体和管路之间的 “缓冲垫”，也是验收的重点细节项！

配件作用

橡胶软接头的核心作用是减震、降噪、补偿管道位移，消防水泵运行时会产生强烈的振动和噪音，软接头能有效吸收振动，避免振动传递到管路导致管道松动、破裂，同时减少噪音污染，还能补偿管道因温度、安装产生的微小位移，保障管路运行稳定。

验收 + 实操要点

1.安装位置：必须在Y 型过滤器与泵体进水口之间，且靠近泵体一侧，确保减震效果最大化；

2.软接头的规格必须与进出水管径匹配，严禁大小头适配，验收时会检查软接头是否有变形、开裂，连接法兰的螺栓是否均匀紧固，无松动、渗漏；

3.软接头安装时需做电气跨接（用黄绿接地编织铜线连接两侧法兰），保证金属管道的接地连续性，验收时会实测跨接电阻，确保≤0.03Ω；

4.软接头严禁安装在露天暴晒、高温环境下，泵房内安装需远离热源，防止橡胶老化变形，影响减震效果。

第三步：软接头后接「大小头（变径）」，精准适配泵体管径

橡胶软接头之后，连接泵体进水口前，需安装大小头（异径接头），这是管路与泵体的“精准连接器”，看似不起眼，却是保证水流平稳的关键！

配件作用

消防水泵的进出口管径与主管路管径往往不一致，大小头的核心作用是精准适配管径，使水流平稳过渡，避免因管径突变产生水锤效应，导致泵体进水口压力不稳，影响水泵的正常运行，同时防止水流漩涡产生，保证水泵的吸水效率。

验收 + 实操要点

1.安装要求：大小头的偏心 / 同心选型需符合设计要求，水泵进水端一般选用偏心大小头，且偏心侧朝上，防止管道内积气，影响水泵吸水；

2.大小头与软接头、泵体进水口的连接密封严密，法兰对接平整，无错边、偏斜，螺栓紧固均匀，验收时会检查对接缝隙，无漏水、渗水；

3.大小头的材质需与管道、泵体一致（一般为镀锌钢管），严禁使用非标材质，验收时会核查材质证明，防止偷工减料。

第四步：泵体出水端先装「大小头」，再装「橡胶软接头」，平稳出水防振动

水泵运行时，出水端的水压和水流速度都远大于进水端，所以出水端的管径适配和减震要求更高，安装顺序与进水端呼应，先大小头，后橡胶软接头！

配件作用

·出水端大小头：适配泵体出水口与出水主管路的管径，使高压水流平稳过渡，避免水锤效应冲击管路，防止管道破裂；

·出水端橡胶软接头：吸收水泵出水时的高压振动，避免振动传递到出水主管路，同时补偿管道位移，保障出水管路的运行稳定，这是出水端减震的核心配件，缺一不可。

验收 + 实操要点

1.安装顺序：泵体出水口→大小头→橡胶软接头，顺序严禁颠倒，软接头必须靠近泵体一侧，确保减震效果；

2.出水端橡胶软接头的耐压等级需符合设计要求（消防水泵出水压力一般较高，需选用高压型软接头），验收时会核查耐压等级证明，检查软接头无鼓包、变形；

3.大小头、软接头的连接密封严密，法兰螺栓紧固均匀，且做电气跨接，接地连续性达标，高压工况下无渗漏、松动；

4.出水端管路安装时需设置支吊架，软接头两侧 150-500mm 范围内必须加装刚性支吊架，防止高压水流导致管道晃动、软接头损坏，验收时会实测支吊架间距，确保符合规范。

第五步：软接头后装「止回阀」，防止水回流烧泵体

出水端橡胶软接头之后，必须安装止回阀，这是保护水泵的“关键阀门”，也是消防验收的核心必查项，少装、装错位置直接不合格！

配件作用

止回阀的核心作用是防止消防管网的水回流至泵体，火灾扑灭后水泵停止运行，管网内仍有高压水，若无止回阀，水会逆流冲击水泵叶轮，导致叶轮反转、泵体损坏，甚至烧毁电机，同时能防止管网内的水流失，保证管网的静压值。

验收 + 实操要点

1.安装位置：必须在出水端软接头之后，出水闸阀之前，靠近泵体一侧，确保能有效防止水回流；

2.止回阀的选型需符合设计要求（消防水泵出水端一般选用消声止回阀或旋启式止回阀），严禁使用普通止回阀，验收时会核查阀门型号、材质；

3.止回阀的安装方向必须正确，阀瓣开启方向与水流方向一致，验收时会做通水试验，检查止回阀启闭灵活，无回水、渗漏现象；

4.止回阀与管道的连接法兰平整，螺栓紧固均匀，无松动、渗漏，阀体安装牢固，无晃动。

第六步：止回阀后装「出水端明杆闸阀」，总控出水易检修

止回阀之后，就是出水端的总控制阀门—— 明杆闸阀，这是出水管路的 “最后一道控制关口”，安装要求与进水端闸阀一致，验收必查！

配件作用

出水端明杆闸阀的核心作用是控制出水主管路的启闭，方便后期水泵、止回阀、管路的检修和维护，明杆设计能直观看到阀门的启闭状态，确保火灾时阀门处于全开状态，保证供水畅通。

验收 + 实操要点

1.安装要求：阀杆朝上安装，启闭灵活无卡顿，阀门全开时阀杆伸出长度符合规范，验收时会手动启闭试验，检查阀门运行正常；

2.阀门与管道的连接密封严密，无漏水、渗水，法兰螺栓紧固均匀，验收时做水压试验，高压工况下无渗漏；

3.阀门的手轮需安装在便于操作的位置，泵房内安装需设置操作空间，无遮挡、堵塞，验收时会检查操作空间是否符合要求（≥0.8m）。

第七步：管路末端装「压力表」，实时监测水压，验收必看数据

出水端明杆闸阀之后，消防水泵管路的末端必须安装压力表，这是监测供水压力的“眼睛”，也是消防验收的数据必查项，无压力表、压力数据不达标直接打回！

配件作用

压力表的核心作用是实时监测消防水泵出水端的水压，既能反映水泵的运行状态（是否达到设计压力），又能监测消防管网的静压和动压，火灾时能直观看到供水压力是否满足灭火要求，后期维护也能通过压力表判断管路是否有堵塞、泄漏。

验收 + 实操要点

1.安装位置：安装在出水端主管路的末端，且在明杆闸阀之后，位置便于观察和读数，验收时会检查安装位置是否合理，无遮挡；

2.压力表的量程需符合设计要求（一般为水泵设计工作压力的 1.5-2 倍），精度等级达标，验收时会核查压力表的检定证书，确保在检定有效期内；

3.压力表安装时需加装缓冲管和截止阀，缓冲管能防止高压水流直接冲击压力表，保护表芯，截止阀方便后期压力表的检修和更换，验收时会检查缓冲管、截止阀是否齐全，安装牢固；

4.验收时会做水泵启动试验，实测压力表数据，确保水泵运行时的出水压力达到设计要求，静压、动压数据符合规范，无压力不稳、骤升骤降现象。

整套管路验收核心：3 大维度，逐点核查不遗漏

消防水泵管路的验收不是“只看配件齐不齐”，而是从配件顺序、安装质量、运行数据三个维度逐点核查，任何一个维度不达标，都算验收不合格，以下是验收的核心核查要点，施工完成后可按此自查，避免验收翻车！

维度 1：配件顺序 —— 从头到尾，一字不差

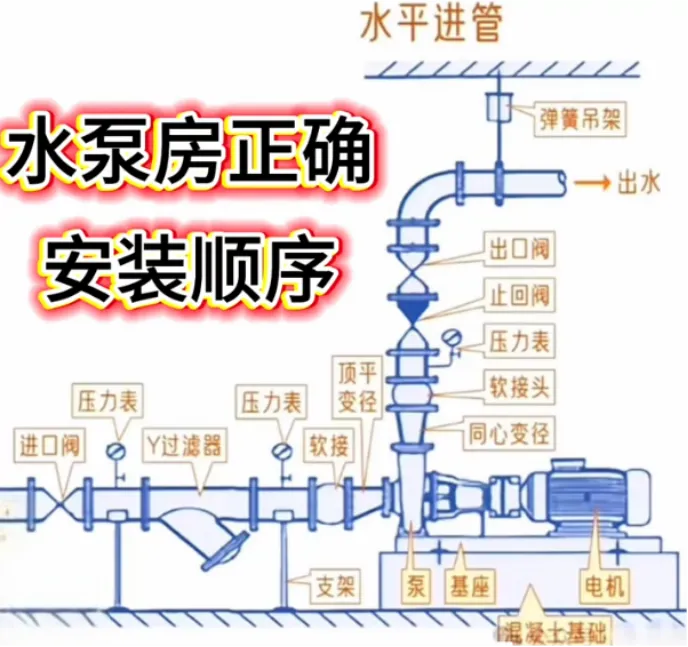

验收组会按“进水端明杆闸阀→Y 型过滤器→橡胶软接头→大小头→泵体→出水端大小头→橡胶软接头→止回阀→出水端明杆闸阀→压力表” 的顺序逐点核查，任何一个配件顺序颠倒、缺失，直接判定不合格，这是验收的红线，必须严格遵守！

维度 2：安装质量 —— 密封、固定、接地，细节拉满

1.所有法兰连接部位密封严密，无漏水、渗水，螺栓紧固均匀，无松动、滑丝，验收时会做水压试验（试验压力为设计工作压力的 1.5 倍），保压 30 分钟，无渗漏、压力降不超过 0.05MPa；

2.所有支吊架安装到位，橡胶软接头、止回阀、闸阀两侧必须加装刚性支吊架，间距控制在 150-500mm，支吊架固定在建筑承重结构上，无松动、变形，验收时会实测支吊架间距、检查固定位置；

3.所有金属管道、配件的电气跨接到位，橡胶软接头、大小头两侧法兰均做跨接，接地电阻≤0.03Ω，验收时会用接地电阻测试仪实测，确保接地连续性达标；

4.所有配件的型号、材质、耐压等级符合设计要求，无非标、劣质配件，验收时会核查材质证明、产品合格证，严禁偷工减料。

维度 3：运行数据 —— 水压、启闭、过滤，功能正常

1.水泵启动试验：手动 / 自动启动水泵，压力表实测出水压力达到设计要求，静压、动压稳定，无压力骤升骤降，止回阀无回水现象，闸阀启闭灵活，供水畅通；

2.过滤功能试验：打开 Y 型过滤器的排污口，检查滤网内无大量杂质，滤网完好无破损，过滤功能正常；

3.减震效果检查：水泵运行时，用手触摸橡胶软接头两侧管路，振动感明显减弱，管路无明显晃动，减震效果符合要求；

4.压力表读数：水泵停止运行时，管网静压符合设计要求，压力表读数稳定，无压力持续下降（排除管路泄漏）。

施工避坑终极指南：5 个高频坑，千万别踩！

很多施工队明明按流程安装了配件，却还是验收不过，大多是踩了这些“高频隐形坑”，今天一次性讲透，帮你从源头避坑！

1.配件顺序颠倒：最常见的是“过滤器与闸阀颠倒”“止回阀装在软接头之后”，看似小错，实则直接导致泵体损坏、水回流，验收必打回；

2.软接头未做跨接：忽略电气跨接，导致金属管道接地中断，既不符合电气安全规范，又存在静电积累隐患，验收时实测电阻不达标直接整改；

3.支吊架缺失 / 间距超标：软接头、止回阀两侧未装支吊架，或间距超过 500mm，高压水流导致管道晃动、配件损坏，水压试验时出现渗漏；

4.压力表无缓冲管 / 截止阀：直接安装压力表，高压水流冲击表芯导致压力表损坏，无截止阀后期无法检修，验收时直接判定不合格；

5.大小头选型错误：进水端选用同心大小头，导致管道内积气，水泵吸水效率降低，运行时产生噪音和振动，水压试验时压力不稳。记住口诀——吸水管路：顶平！出水管路：底平！

消防工程的每一个细节，都是生命的防线，容不得半点马虎！这套管路安装验收指南，建议收藏转发给施工班组，施工时对照执行，验收时逐点自查，保你一次通过，不返工、不踩坑！

你在消防水泵管路施工 / 验收中，还踩过哪些坑？是配件顺序装错，还是水压测试不达标？评论区聊聊你的避坑经验，互相排雷！
