洞察AI手机内部:蔡司 X 射线显微镜助力精密缺陷检测

2026 马年，智能终端迎来新一轮加速。AI 不再是概念点缀，而是快马加鞭的核心动力，从底层算力、硬件架构到整机可靠性，重新驱动并定义着下一代智能手机的真实竞争力。

简单来说，AI 手机是在端侧直接部署 AI 大模型，能够实现多模态、自然化的人机交互，并且实现全域、全场景智能化的新一代手机终端。

相比传统智能手机的功能，大多分散在一个个独立 APP 里，只解决单一、特定的任务；

而真正的 AI 手机，会通过智能助手等统一入口，以 AI Agent 智能体的形态，主动联动各类软件与服务，直接帮用户完成目标。它不再是 “点哪里、用哪里” 的工具，而是以用户为中心、主动理解需求、持续进化的个性化智能终端。

▲ lev dolgachov - stock.adobe.com

互动一下

以下关于3条AI 手机趋势：“你觉得哪条最准？打√”

【插入投票组件】

实现AI手机功能的核心在于SoC，即系统级芯片（System on Chip），是一种高度集成的芯片架构，将计算单元、存储单元、通信接口和专用硬件模块集成在一个芯片上。这种设计不仅提升了性能，还显著降低了功耗和成本。SoC的最大特点是高度集成。相比传统的CPU+外设设计，SoC将多个关键组件整合到单一芯片中，包括：

CPU（中央处理器）：负责通用计算任务。
GPU（图形处理器）：加速并行计算任务，尤其是AI推理中的矩阵运算。
NPU（神经网络处理器）：专门优化AI模型的训练和推理任务。
存储模块：提供快速存取数据的缓存和存储。
通信模块：支持Wi-Fi、5G、以太网等高速连接。

这种高度集成不仅缩小了芯片体积，还减少了芯片之间的数据传输延迟，从而显著提升了整体性能。

SoC 的高性能发挥高度依赖其与 PCB 主板之间的焊接可靠性，焊接连接作为 SoC 与主板进行电气信号传输、热量传导及机械固定的核心环节，焊接失效将会导致 SoC 与主板的连接中断或性能衰减，进而引发 AI 算力波动、系统异常重启、功能失效等质量问题，影响 AI 手机的使用体验与使用寿命。

因此，SoC 焊接失效分析及可靠性管控，是 AI 手机质量保障体系中的核心技术环节。

SoC 焊接失效的产生主要源于材料、工艺、环境及结构等多方面因素的协同作用。例如：SoC 芯片与 PCB 基板的热膨胀系数（CTE）不匹配，在高低温循环环境下会产生热应力，长期作用下易导致焊点疲劳开裂；此外，生产过程中的污染物残留、焊接界面氧化，以及长期使用中的机械应力、湿热环境侵蚀，也会加速焊接失效的发生，最终表现为焊点电学接触不良、机械强度下降等问题。

蔡司Versa XRM X射线显微镜

高分辨检查芯片焊接缺陷

采用无损的方式高分辨检查内部的锡球缺陷，不需要额外制样，不用担心制样时的外部应力引入新的缺陷，影响判断结果。

蔡司VersaXRM显微镜优势：

大工作距离亚微米分辨率成像

洞察入微

蔡司 Versa XRM 架构使用两级放大技术，可针对多种样品尺寸和类型实现大工作距离亚微米分辨率成像（RaaD）。与传统microCT类似，先将图像进行几何放大，但不同的是，投影图像随后映射在闪烁体上，闪烁体将 X 射线转化为可见光，再由光学物镜会在图像到达 CCD 探测器前对其进行再次放大。

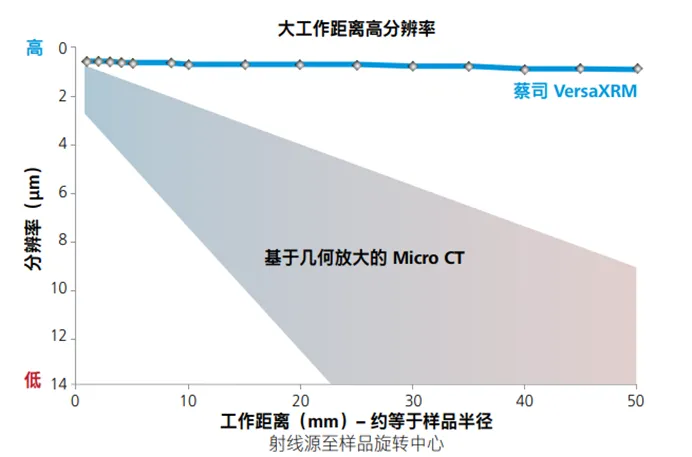

▲蔡司VersaXRM X射线显微镜在较长工作距离内也可保持低至500 nm的亚微米空间分辨率

优异的成像衬度能力

能量调谐、衬度优化的探测器，有助于针对多种样品类型和密度实现高分辨率成像及内部断层扫描成像。

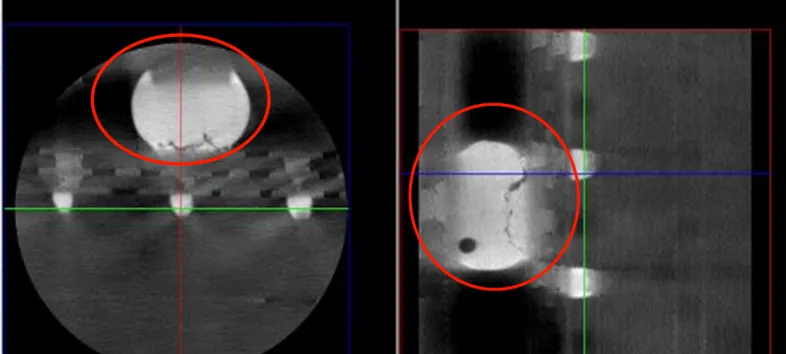

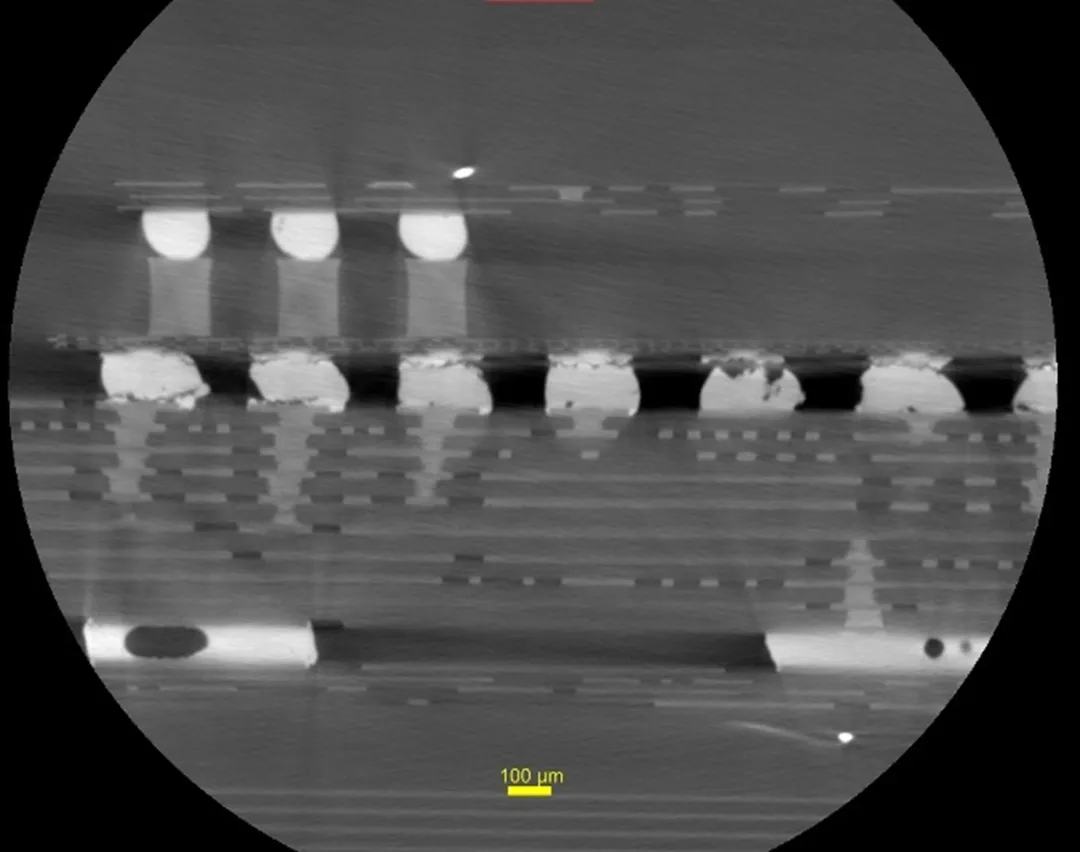

▲热循环智能手机控制板中焊接疲劳裂纹的二维切片图

高级重构工具，效率与质量双提升

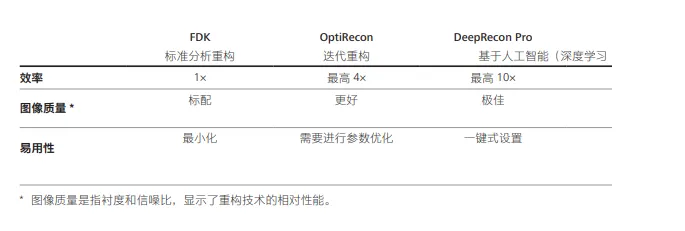

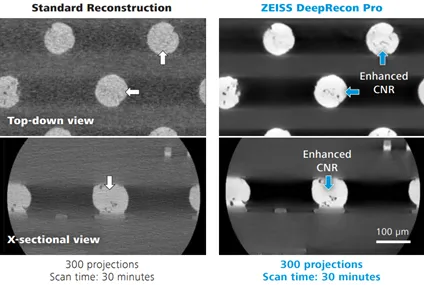

蔡司 DeepRecon Pro 采用基于人工智能的重构技术，可在特别的半重复和重复样品工作流中实现高达 10倍的效率提升或优异的图像质量。

蔡司VersaXRM系列在射线源和光学技术上实现了突破性创新，提高了 X 射线通量。在不影响分辨率和衬度的前提下，显著提升断层扫描速度。创新的数据采集工作流更是一大亮点，无需对样品进行切割，就能以高分辨率搜索并发现内部缺陷，提高了失效分析的效率。

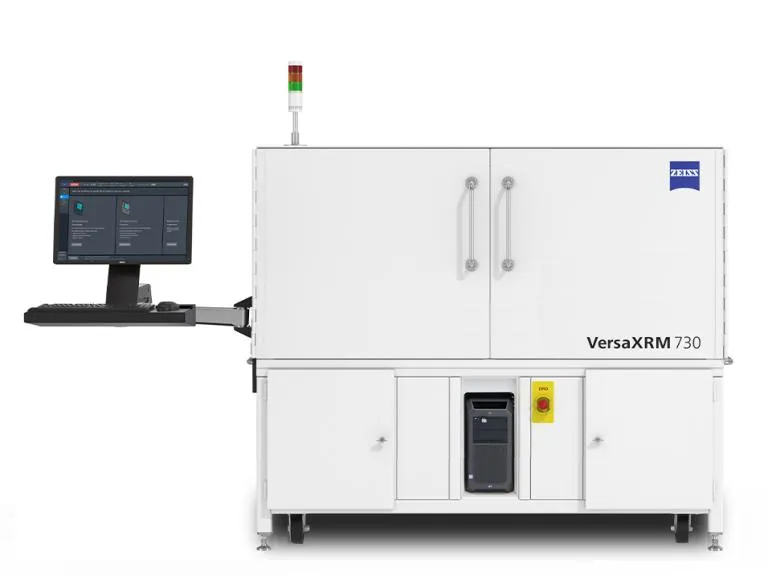

▲蔡司VersaXRM 730

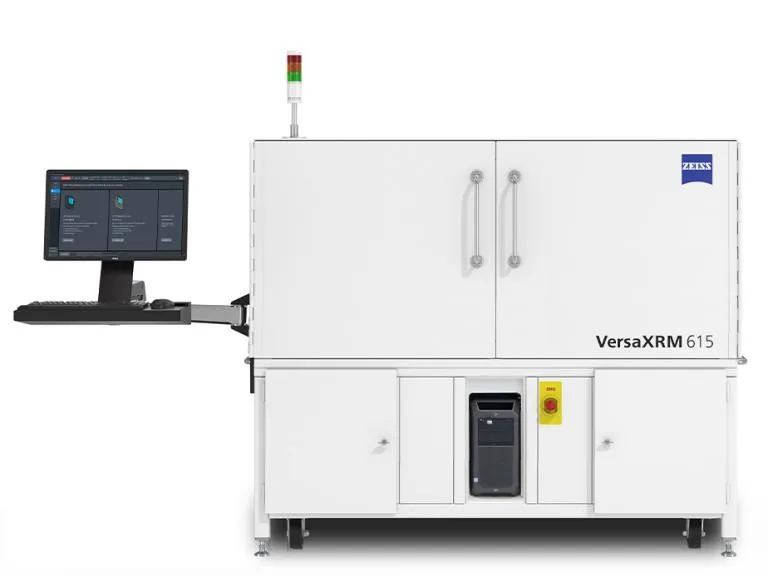

▲蔡司VersaXRM615

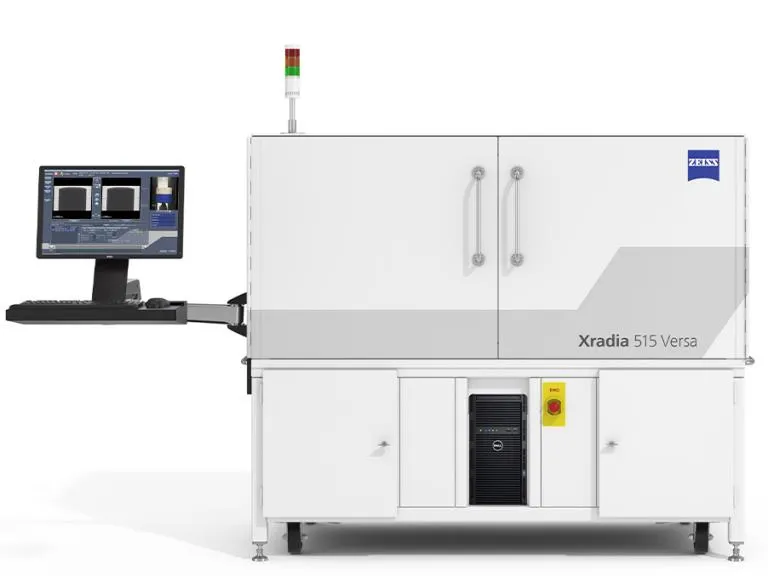

▲蔡司Xradia 515 Versa

左右滑动查看更多>>>

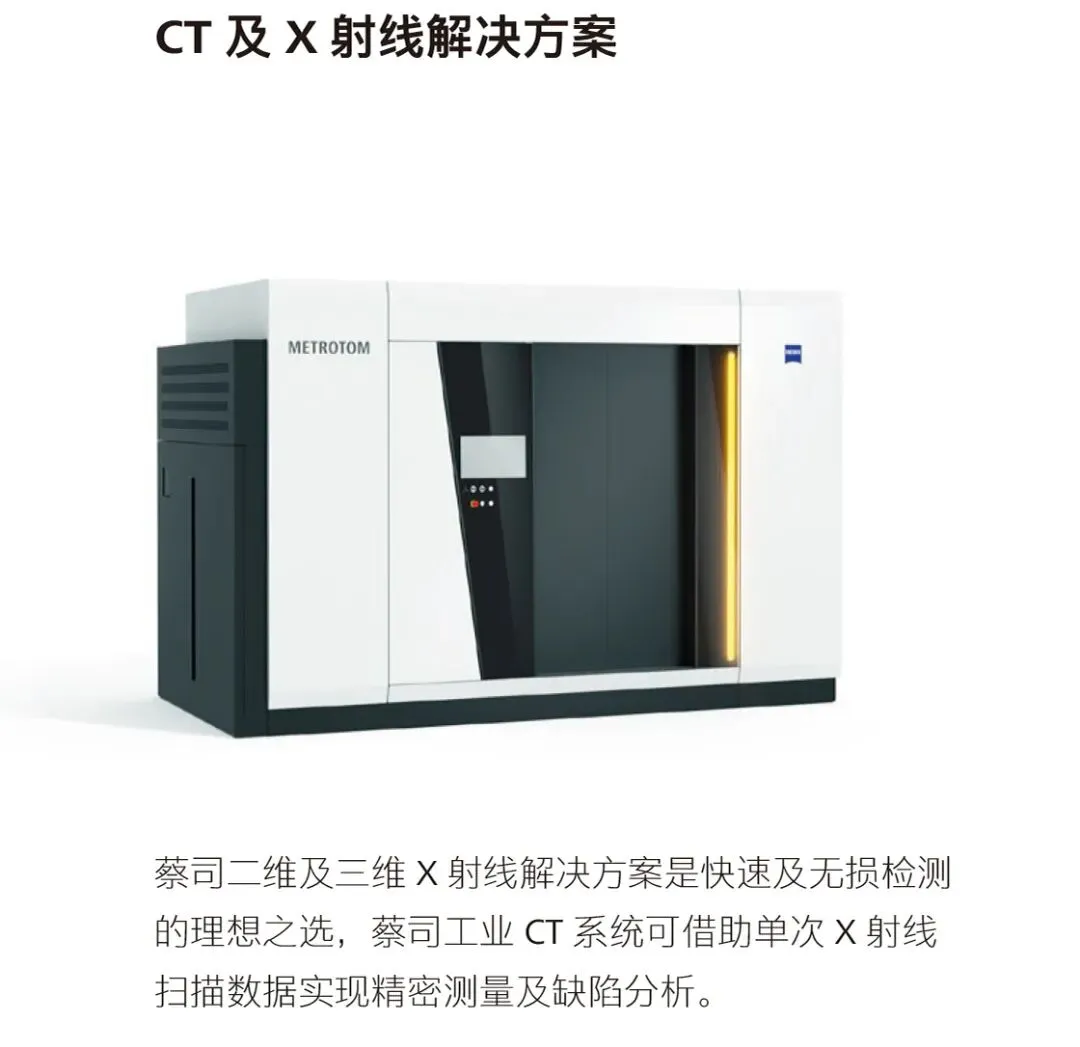

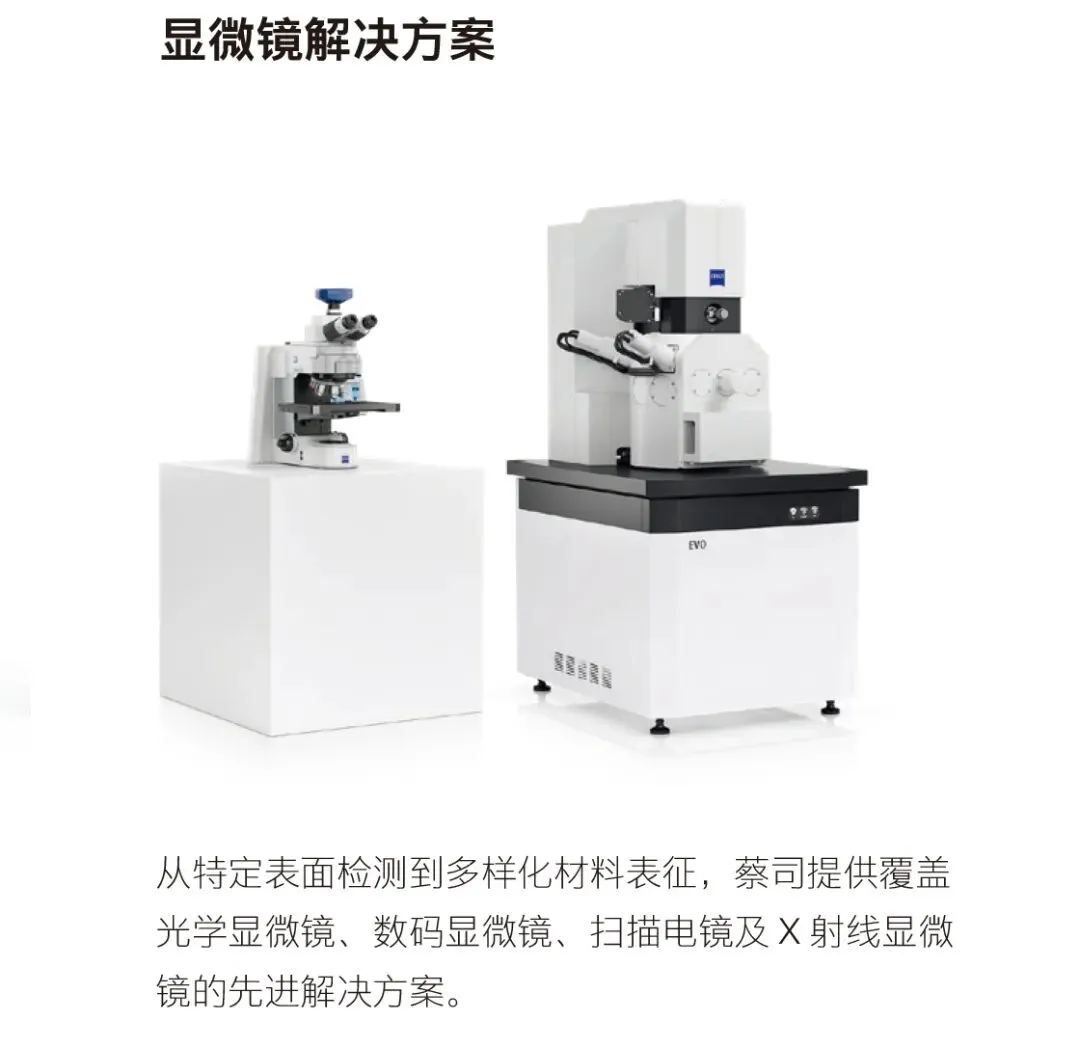

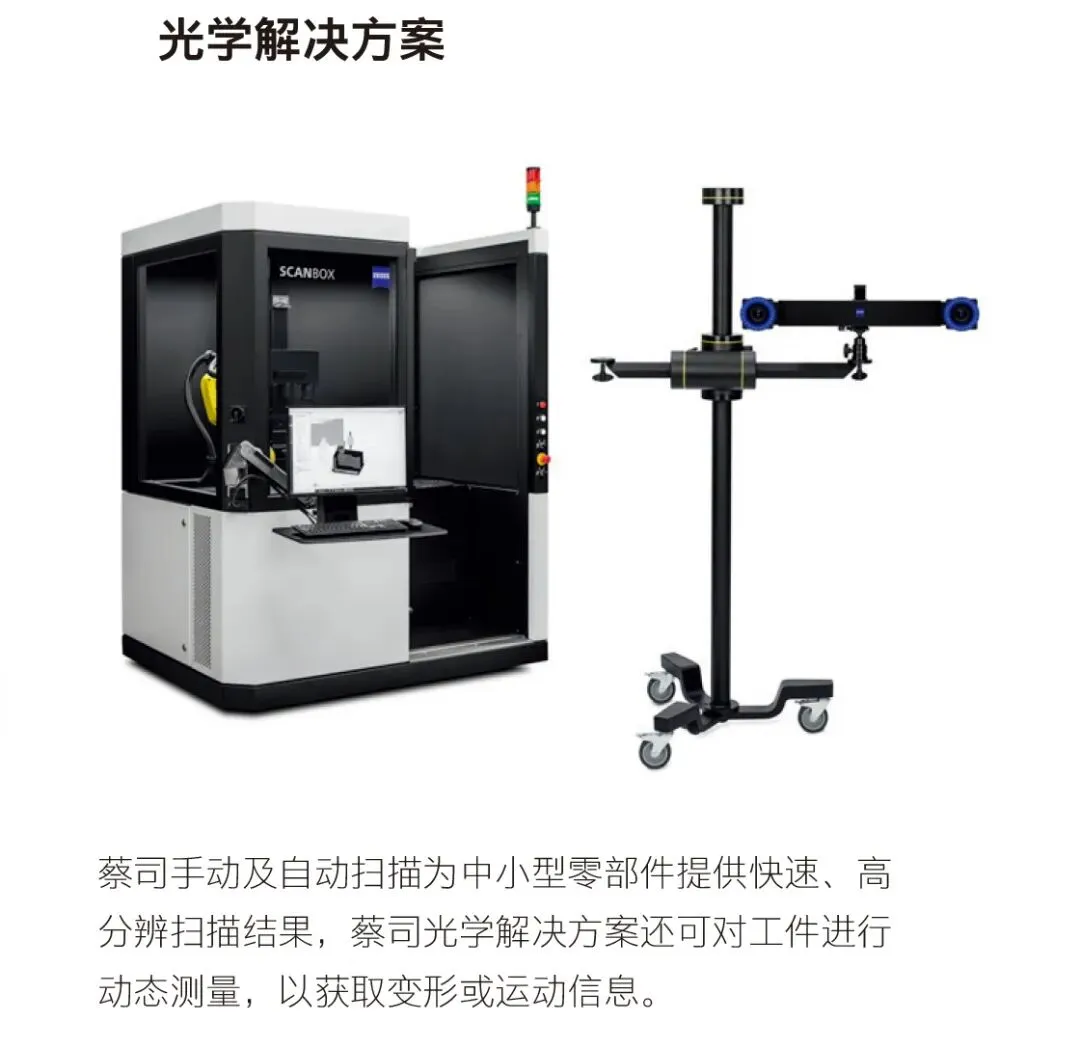

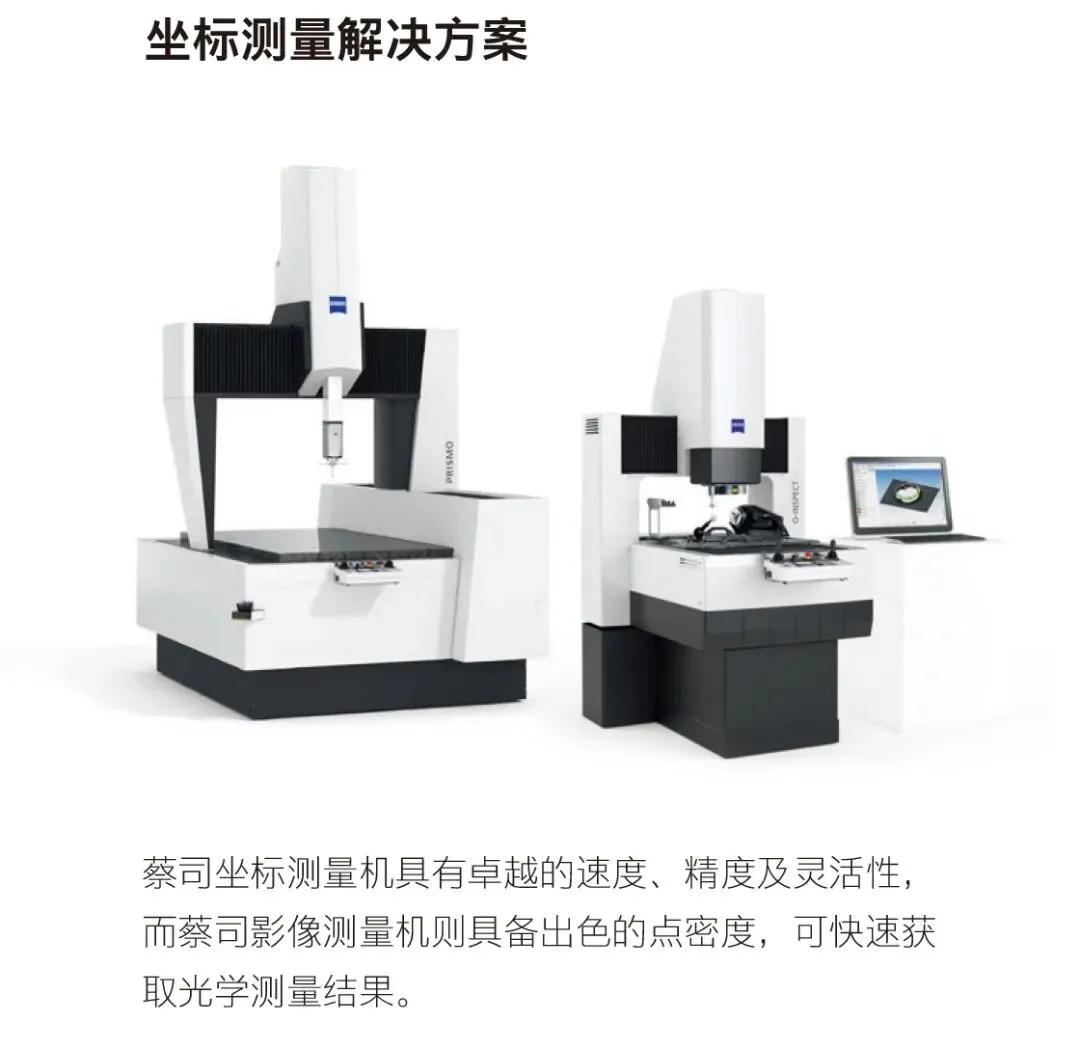

蔡司拥有丰富的产品线包含显微镜，蓝光扫描仪，三坐标，工业CT，助力全面解决电子客户面临质量挑战与痛点。
