5G设备验证新软件
Anritsu Company，www.anritsu.com
根据3GPP标准和监管机构要求开发及测试5G设备正变得日益复杂。从延伸至毫米波的多频段与更宽带宽需求，到紧凑封装中的天线阵列与高速芯片组，性能验证至关重要。安立公司为其无线通信测试站MT8000A推出了两款软件解决方案，以应对5G设备射频性能验证相关的挑战。
新软件选项支持3GPP Release 17定义的关键技术，包括下行链路(DL)的1024-QAM调制及上行链路(UL)的2Tx至2Tx发射切换，可精准灵活地评估具备增强型收发(TRx)性能的5G设备。该方案能高效准确地执行必要射频测试（图1）。

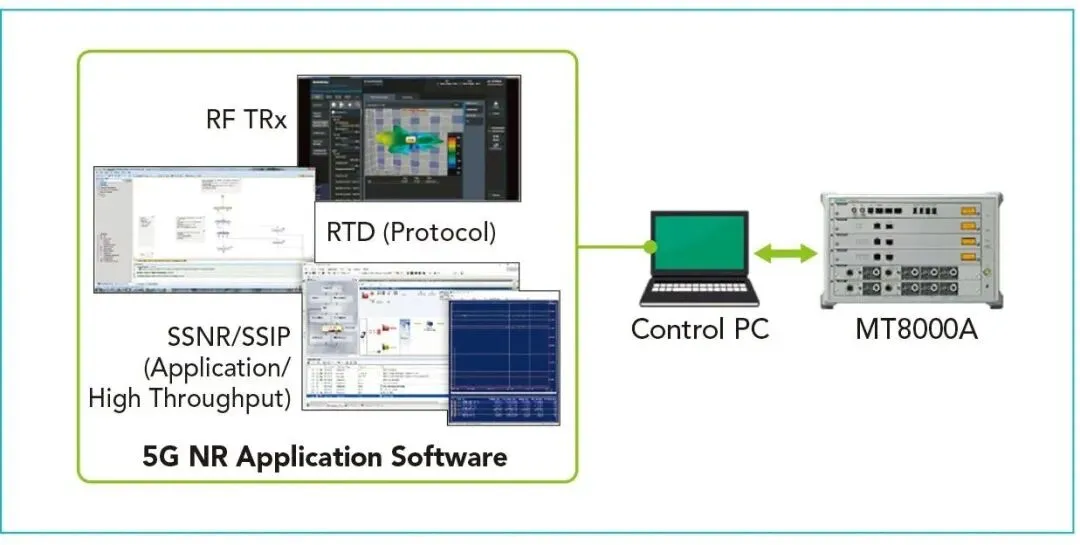

图1 安立5G设备验证软件
NR DL 1024-QAM MX800010A-022软件支持DL 1024-QAM调制的射频测试。该调制方式通过增加每符号编码位数，实现远高于256-QAM的数据速率和频谱效率，但需更强的信噪比支持，且更易受干扰和噪声影响。NR UL Tx切换2Tx至2Tx MX800010A-019软件支持对UL传输切换技术的射频测试。
该软件可根据通信状况实现多天线动态切换，确保稳定高速的传输性能。MX800010A软件还支持便捷的参数设置，简化射频性能测试流程。
新兴5G应用场景支持
安立公司开发这两款软件选项旨在应对增强/虚拟现实（AR/VR）、8K视频及直播等新兴5G应用场景，这些场景需要能够评估5G设备发射/接收性能的测试环境。相关技术将采用FR1的亚6GHz频段，带来复杂的设计与测试挑战。
MX800010A软件现已支持5G NR非地面网络(NTN)测量。NTN中低轨道卫星间的信号传输存在传播延迟与多普勒效应。MX800010A通过测量载波频率的偏移频率，确保5G设备符合3GPP NR NTN标准。其简洁的图形用户界面可生成直观显示结果（图2）。

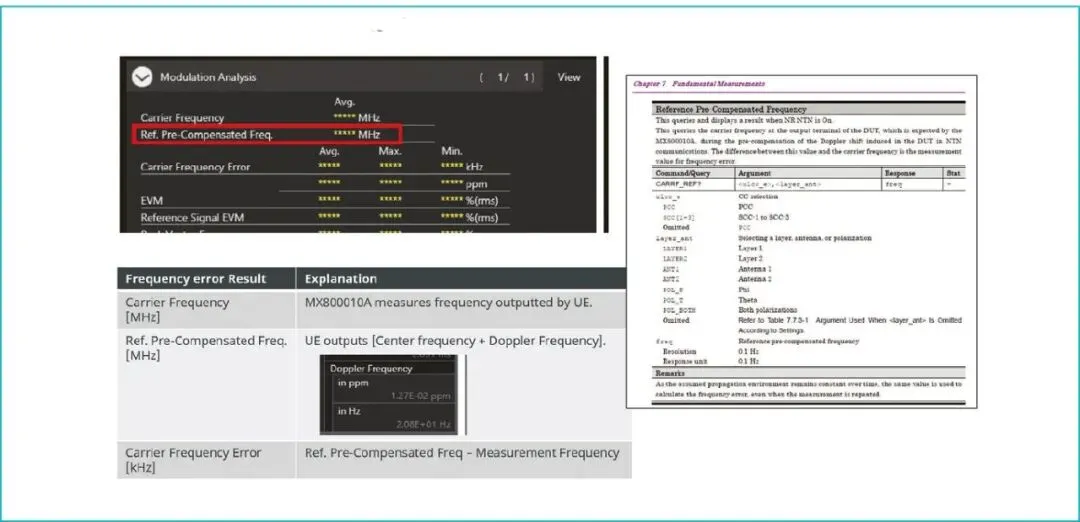

图2：基于3GPP NR NTN标准的直观结果图形界面。
灵活平台支持
MX800010A扩展了模块化平台MT8000A的整体能力，该平台支持广泛的射频、微波及毫米波测试。通过在FR1和FR2毫米波频段提供射频测量、协议测试和应用测试的一体化支持，可用于5G、LTE及其他无线标准验证。
当软件安装在MT8000A上时，可配合OTA暗室进行毫米波射频测量及基于3GPP规范呼叫连接的波束赋形测试。由于移动设备的收发性能受终端形态和天线特性等因素影响，OTA测试至关重要。
安立兼容的OTA解决方案使MT8000A能够扩展至符合CTIA和3GPP测试规范的多元应用场景。该设备已列入CTIA 5G FR2 OTA测试授权设备清单，并通过3GPP FR2 OTA射频符合性测试验证。
除毫米波5G收发测试外，搭载MX800010A模块的MT8000A可评估天线特性。该配置支持开展两种OTA天线测试：总辐射功率测试与总辐射灵敏度测试。
该软件还可执行比吸收率测试，用于测定5G用户设备辐射的电磁频谱能量。此项测试依据国家及地区法规标准，帮助保护移动设备用户免受电磁波影响。
控制测试成本
MX800010A是安立软件化方案的重要组成部分，可有效控制5G设备的测试成本。如图3所示，MT8000A作为灵活的硬件平台，可轻松集成各类软件至分析仪。通过特定软件与模块，该平台还能整合其他关键技术测试功能，既满足传统技术测试需求，又提供高效升级路径，以支持未来标准发展与法规要求。

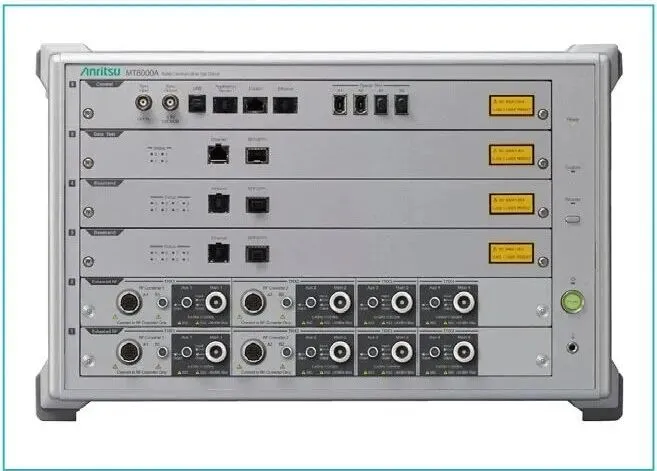

图3 无线通信测试站MT8000A。
例如，新型MX800010A软件支持5G非独立组网（NSA）模式，可与安立无线通信分析仪MT8821C配合作为LTE锚点使用，或直接在MT8000A上部署LTE锚点。该配置可执行NSA呼叫连接及射频测试，从而满足传统测试需求。MT8821C还可独立运行，用于NTN NB-IoT测量。
易用性
全新MX800010A软件配备图形用户界面，构建出全面易用的射频信号测试测量平台。其直观界面可简化各类测量操作、射频信号分析及测试结果管理。该软件还可集成指定OTA暗室，支持第三方工具脚本编写。
配合MT8000A使用时，MX800010A图形界面可实现5G设备的流畅高效测试。该界面能轻松控制测量过程并配置软件支持的所有3GPP和CTIA射频测试项目，包括频谱分析、信道功率测量及调制精度测试。
该平台支持基于标准创建测试设置，使MT8000A/MX800010A解决方案能够适应不断变化的测试参数。所有测试均可实现自动化，支持一键测试并确保结果可重复，无论由谁执行测试。
