CAD图纸导入造价软件识别不了?别慌,这两招帮你轻松搞定!

在日常的工程造价工作中，我们会遇到导入CAD图纸后软件“无动于衷”，线条识别不出、构件提取失败，甚至直接报错的情况。这就需要我们掌握一些造价图纸预处理技巧。

今天给大家分享2个非常常用、实用的技巧：

1.分解（炸开）图块&多层嵌套块“一键分解到底”，效率提升90%

2.图层管理&一键解锁全部图层，效率再提90%

一、初级解法：分解块（X）—— 能解决80%的问题

很多CAD图纸为了传输方便或被保护，会将内容整体打包成“块”，表现就是选择单一线条时会直接选中整个块。造价软件识别构件的前提是“看见”线条，而块相当于一个黑箱，软件无法读取内部结构。

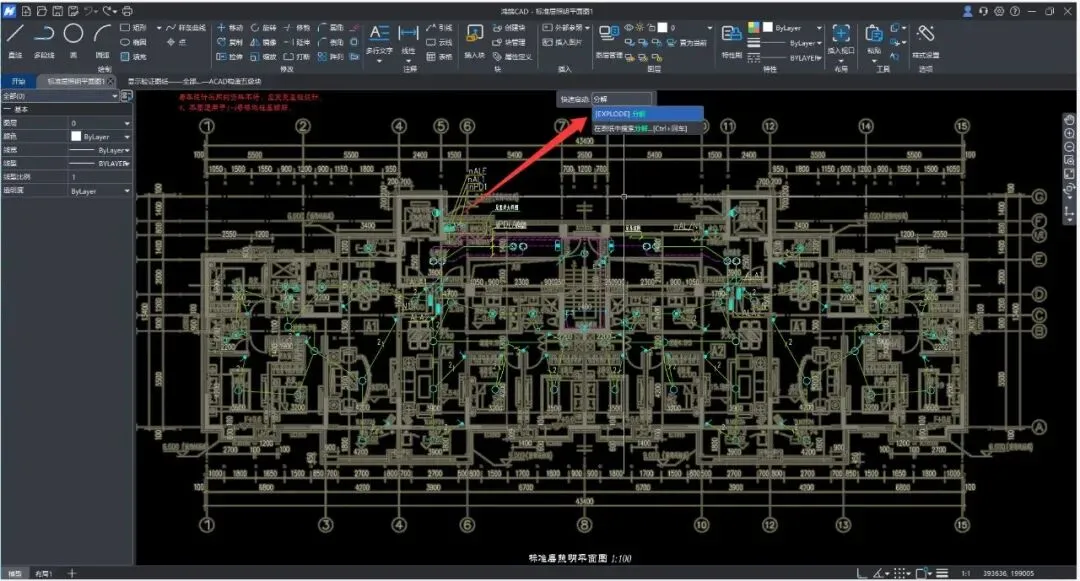

因此，在鸿鹄CAD中输入中文“分解”或快捷键“X”命令，选中图块回车，即可完成一级分解。

（鸿鹄CAD支持智能匹配模糊命令，输入“打散/炸开”也能匹配“分解”命令）

二、进阶解法：“X”失效的两种情况

1. 多层嵌套块 —— 像套娃一样层层包裹

有些图纸为了精细管理，会出现块中有块，层层嵌套块的情况。

你敲一次X，只能打散最外面一层，里面还有第二层、第三层……仿佛看不到头。

传统CAD分解：反复选中、敲X、再选中、再敲X。遇到一张图纸几十个嵌套块，半小时耗进去，手累、眼累、心更累。

鸿鹄CAD 的“一键分解到底”功能，提供了更高效解决方案：

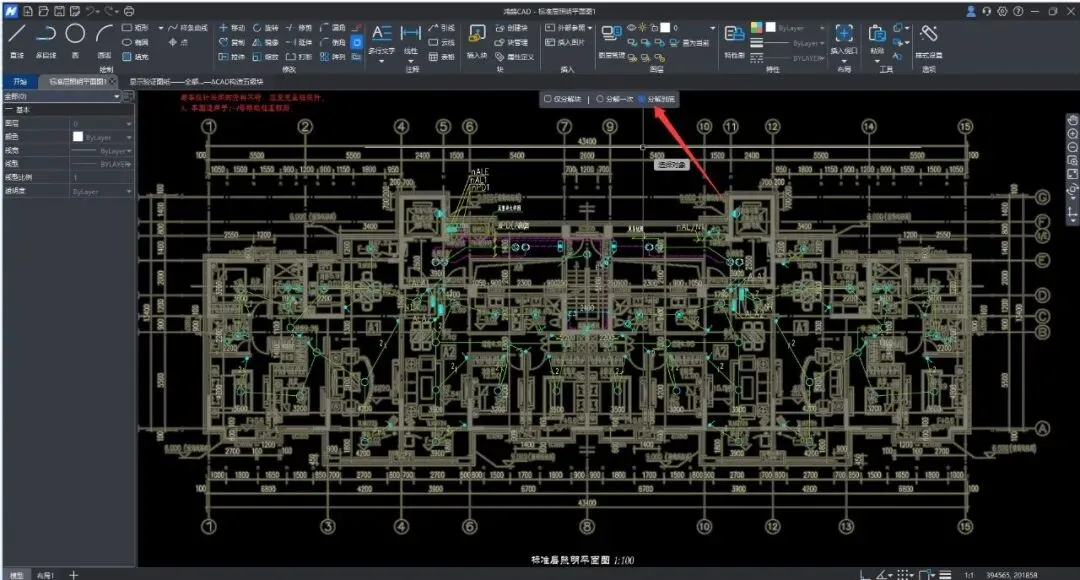

无需安装任何插件，直接在鸿鹄CAD中调用x命令，选择“分解到底”，你就能一键彻底分解所有层级的嵌套块。

实测：一张含15层嵌套块的图纸，传统方法操作耗时45秒，鸿鹄CAD仅需2秒。

鸿鹄CAD（电脑版）获取链接：

https://honhucad.everdrawing.com/?from=gzh

鸿鹄CAD免费体验方法：安装软件-右上角登录账号-点击任意功能即可自动开通

2. 图层锁定 —— 看得见摸不着

你可能遇见过这样的情况：图纸显示完整，但无法选中，或选中后无法删除、无法分解，这就是“图层锁定”。

判断方法也很简单，在鸿鹄CAD中选中图元，光标会出现一个锁定的小锁，代表对应图层已被锁定，该图层中所有内容不可编辑。

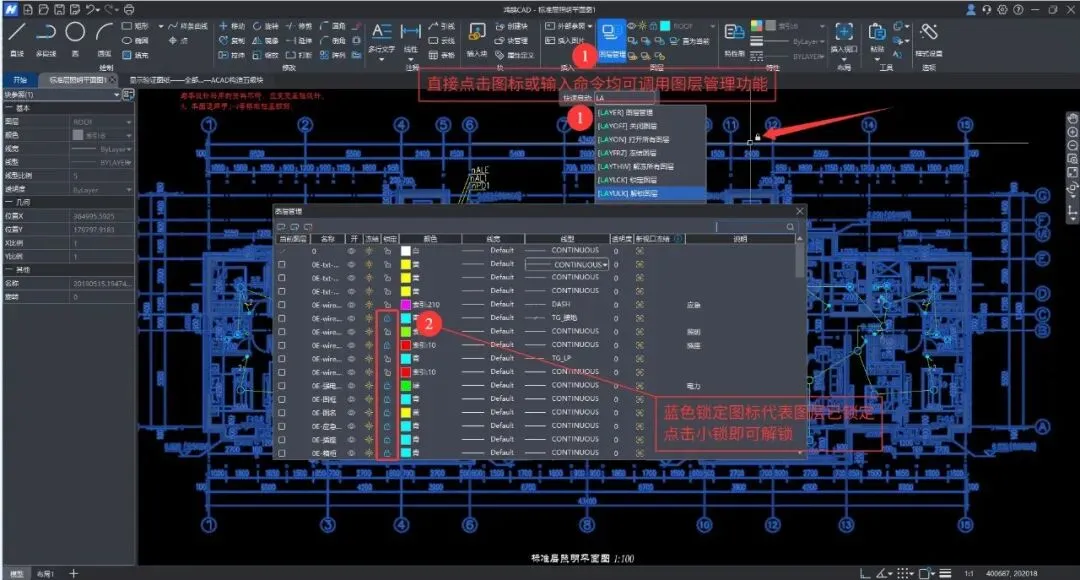

此时打开鸿鹄CAD（或传统CAD）的 图层管理器（LA命令），记不住的话推荐使用鸿鹄CAD，输入中文“图层”即可。你会看到图层列表里有些图层带着一把锁定的 “小锁”。

点击锁定的小锁，即可解锁单个图层。

可我们经常遇到的是多个图层被锁定的情况，怎么办？

批量解锁图层

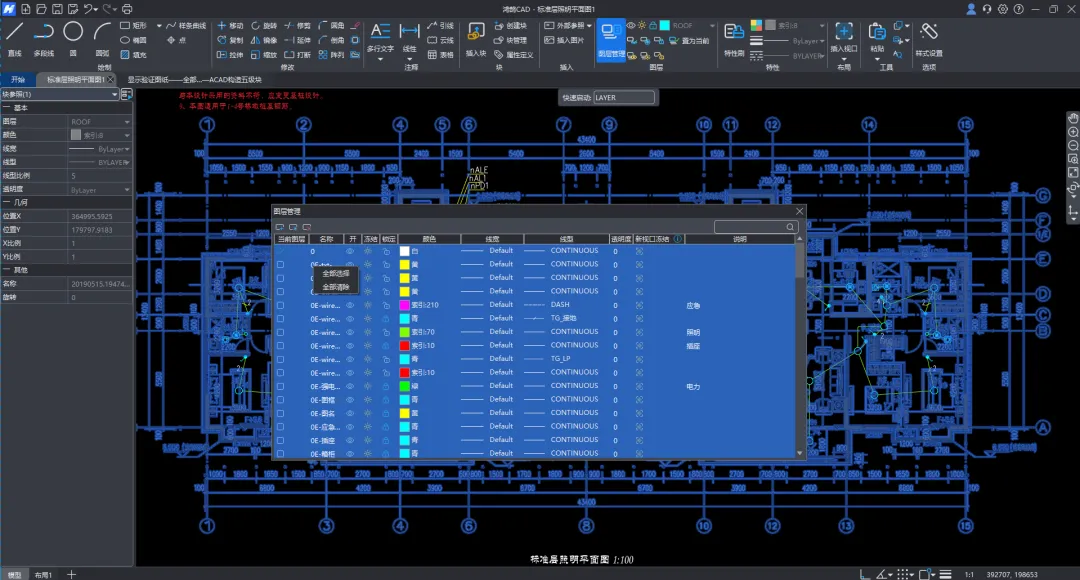

操作步骤：任意图层名称位置鼠标右键 - 全部选择 - 点击任意一把锁定的小锁，即可一键解锁所有图层。

这个操作避免了在茫茫图层中仔细寻找被锁定的图层，还要逐个解锁、等待解锁成功、再解锁、再等待的过程，如果遇到比较大的图纸，用更加轻量快捷的鸿鹄CAD+批量解锁，效率至少快10倍。

给造价新手的建议：

造价工作，图纸处理是第一关。掌握正确的图纸预处理技巧，比熬夜赶工更有价值。

鸿鹄CAD（电脑版）获取链接：

https://honhucad.everdrawing.com/?from=gzh

鸿鹄CAD免费体验方法：安装软件-右上角登录账号-点击任意功能即可自动开通
