qcad辅助画图软件

应用介绍

基础信息

应用标签

#

应用简介

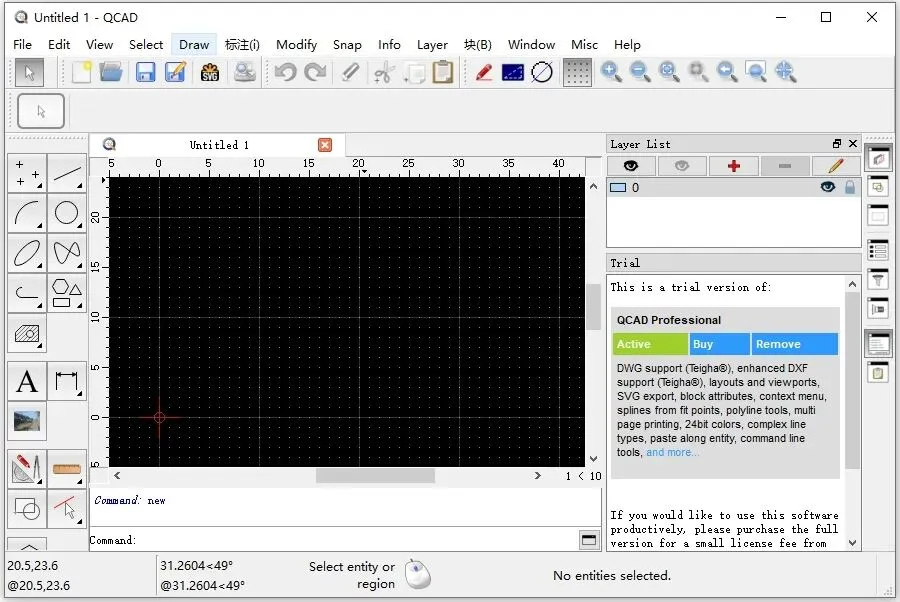

qcad是由RibbonSoft开发、基于GPL协议分发的开源免费2D计算机辅助绘图软件，特别适合绘制工程图、室内设计图、机械图纸等各类CAD图纸。软件中文版界面干净清爽，没有多余冗余功能，上手门槛很低，就算没有CAD专业基础也能快速入门使用。它最大亮点就是开源、免费且支持多平台，能在Linux、Mac OS X、Unix和Microsoft Windows系统上流畅运行，也是Linux平台上少有的功能完整的开源CAD工具。

软件操作逻辑和界面习惯跟AutoCAD相近，理解起来更简单，内部默认采用AutoCAD DXF文件格式保存、导入图纸，也能导出多种常用格式，只是不支持VRML和AVG格式。和普通矢量绘图软件不同，qcad主打图纸精准度，严格把控每一个图形实体尺寸，优先满足工程制图的精度要求，而非单纯追求视觉美感。作为纯粹的二维CAD系统，它方便图纸绘制与修改，适配机械、电子行业企业，也适合老师、学生、设计爱好者以及零基础临时制图人群使用。

功能特色

软件特色

这款CAD软件的实用性拉满，不仅配备图层面板集合功能，还自带35种CAD字体，同时支持微软雅黑字体，满足不同设计场景的字体需求。除此之外，软件还提供各种各样的绘制单位，适配不同的绘图精度要求，不用额外手动设置。

软件的绘图工具也十分齐全，光是构造工具就有40多种，修改工具也超过20种，工具覆盖全面，操作起来顺手不卡顿，妥妥的一款功能能打、实用性强的专业CAD画图软件，不管是简单绘图还是复杂设计都能轻松hold住。

软件亮点

这款EDA工具采用独特的单一地、分级制图式控制平台架构，自带完整的设计规范检测能力。支持PCB通用格式以及EDIF/VHDL仿真，拥有超20000个海量PCB资源库，还能完美兼容Protel DXP，适配日常PCB设计的各类仿真与库资源调用需求。

软件兼容性拉满，可直接导入导出Orcad、Protel、Pcad、Pads等主流软件的设计文件。支持无需额外工具的交互式信号数据输入，还具备高速处理能力，可完成大规模工艺线路优化，整体功能全面，做PCB工程设计十分省心好用。

更新日志

v3.32.4版本新增了多项实用功能，抽签功能中优化弧相关操作（弧>中心、点、角度），并在选项工具栏新增固定半径、开始角度、结束角度的调节选项。跟踪位图功能也进行了升级，预处理>单色模式下可选择alpha或亮度阈值，还添加了对应的调节滑块；修改>分解功能优化，能将中心孔直径为零的环形直接展开为整圆，实操更省心。

同时，该版本修复了多个已知bug，解决了FS#2678（跟踪位图时，图像路径错误但与绘图同文件夹时失败）、FS#2684（Windows系统下dwg转pdf的字体查找性能问题）、FS#2685（椭圆形线交点未找到）、FS#2692（Qt 6环境下，显示上下文菜单时退出软件崩溃）等问题，大幅提升软件运行稳定性和使用体验。
