夜雨聆风问题提出： 在管桁架异形钢结构中常常会遇到弧形圆管的建模加工问题。传统相贯线切割机按照直管切割，然后加上理论补偿切割相贯线后，然后再弯管成型。这种加工方法有个弊端，就是在弯管过程中的不可控精度的影响，弯曲后变形无法控制。这样做出来的弯管在现场安装时尺寸出现误差，无法弥补，要耗费大量现场人工补口焊接，大大浪费了时间和经费。
理想3V软件桁架模块数年前开发出一种适用于剧烈弯曲弧形圆管的展开方法。

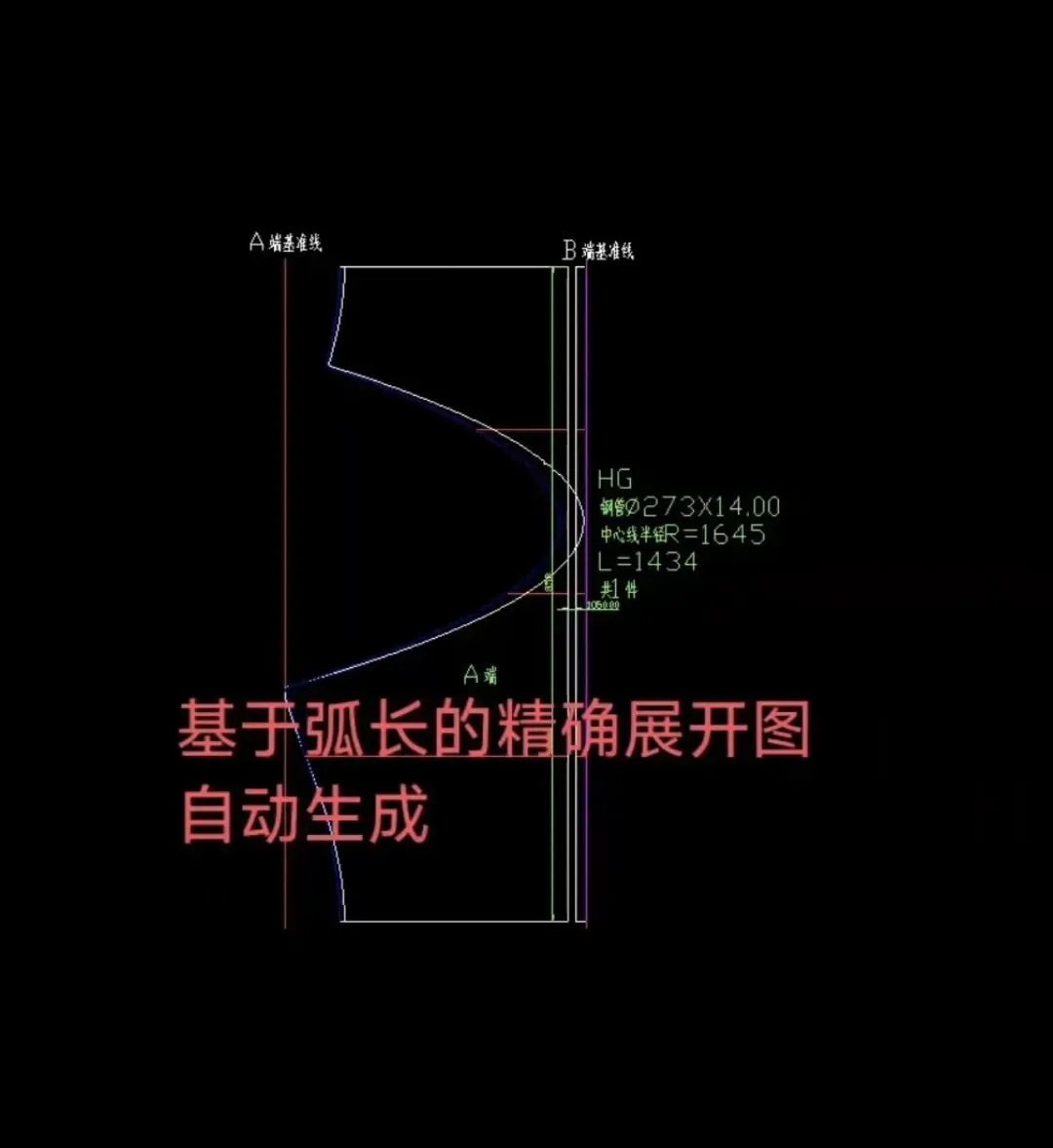

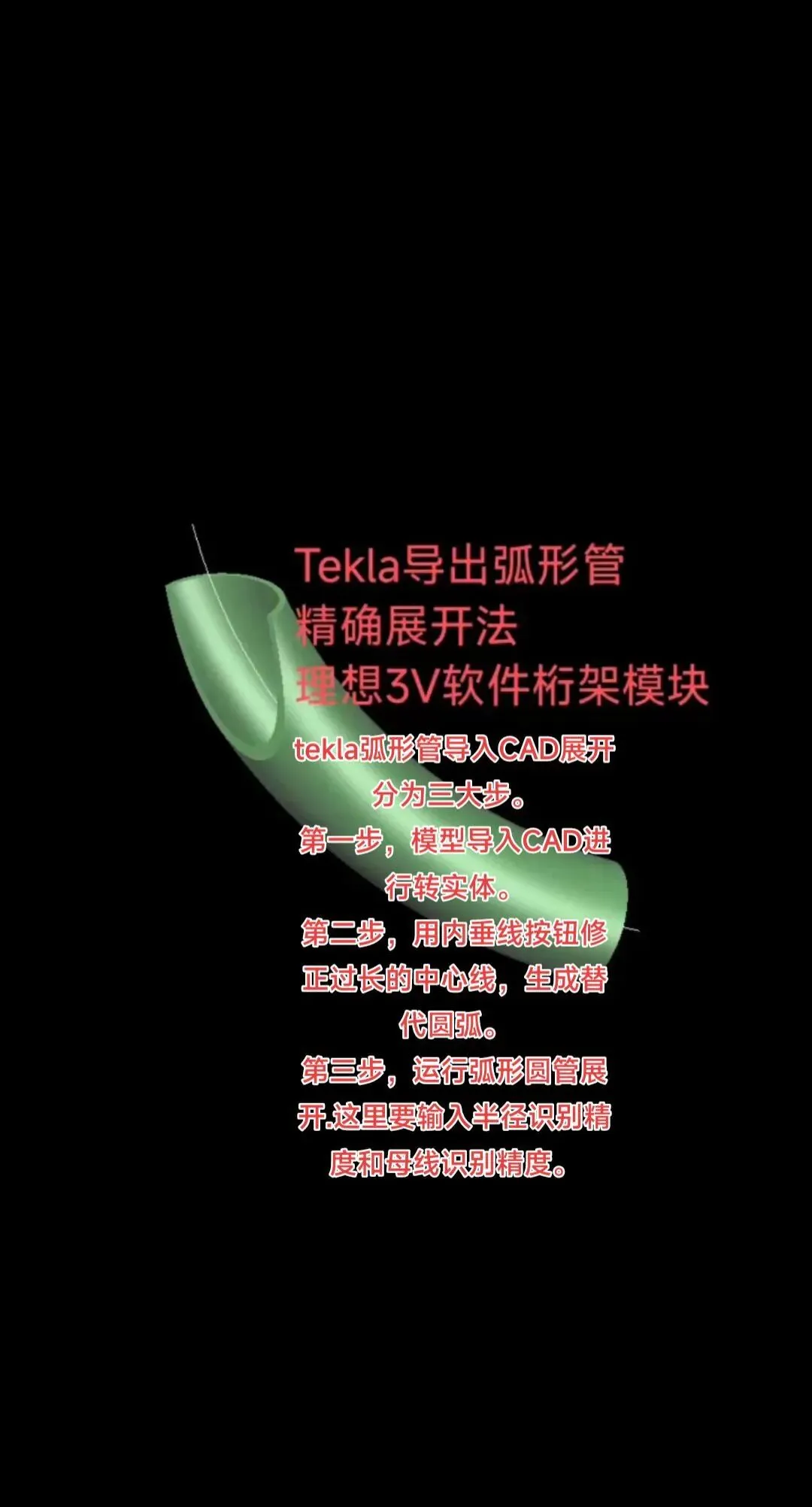

如下图，加工时先把圆管弯曲成型，然后以两端为基准面计算弧形路径距离获得精确展开图。展开图按步骤包在管子两端切割。适用于CAD模型，还可用于tekla弧形管导入CAD的粗糙模型的识别和展开。
这种方法用户成功应用于景观造型弧形管展开，桥梁的大壁厚弧形管展开(江西松昊重工用户 景观桥工程)
以下是部分工程实例

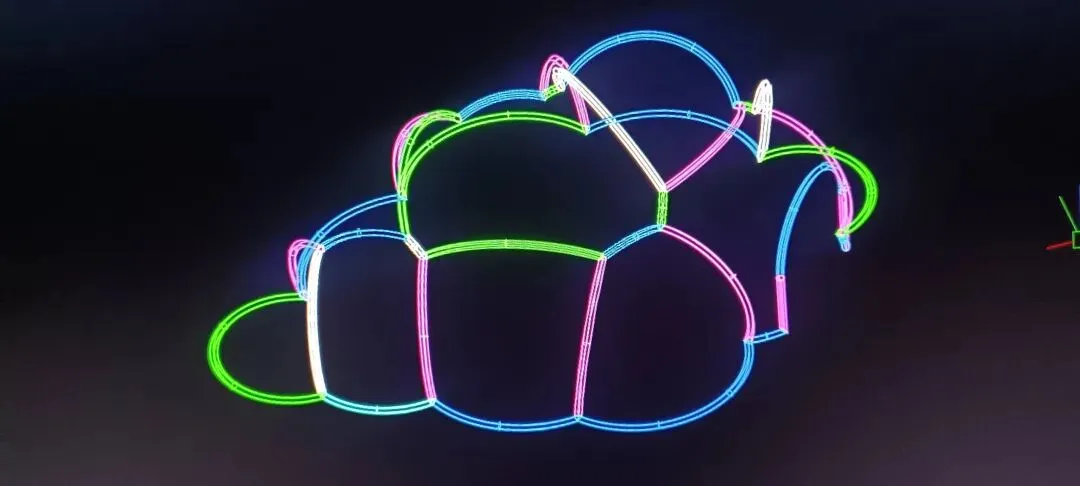

用户工程CAD模型如下，弧形管采用三管交切割，然后采用理想3V软件桁架模块的弧圆管展开。

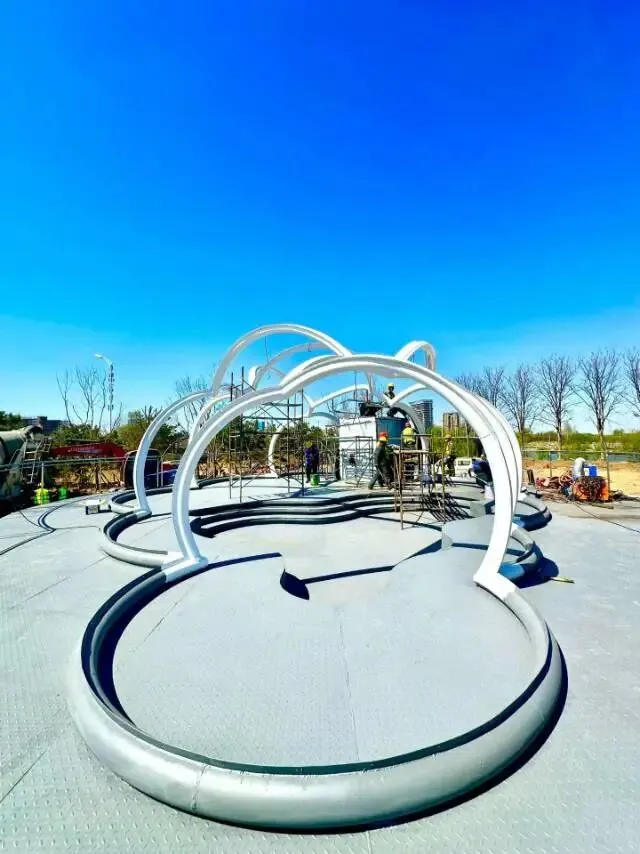

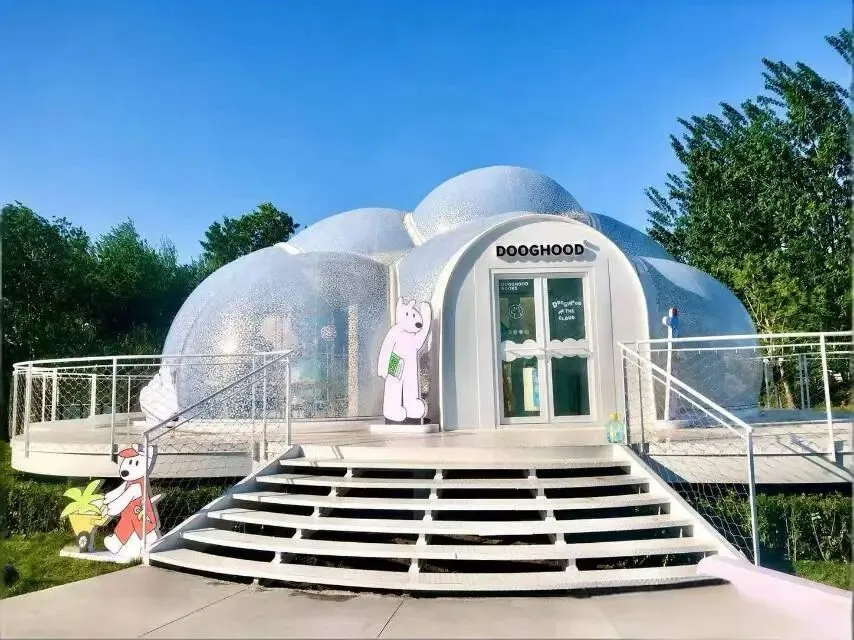

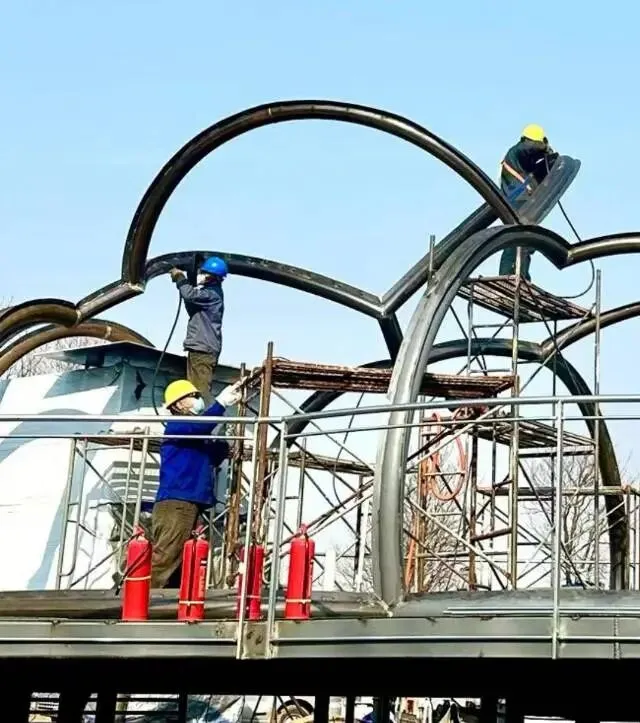

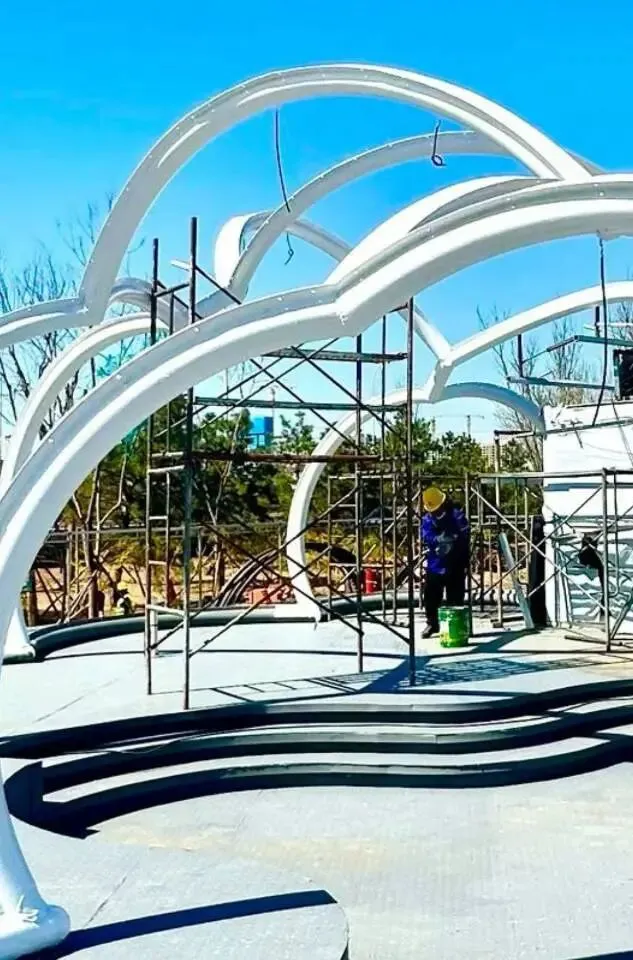

以上是用户工程完工照片。
更多实例请浏览 理想3V软件官网 WWW.LX3V.COM
