一文看懂Origin软件的矩阵工作表

图文撰写 | Ailsa

使用过Origin软件的小伙伴都知道，Origin中有不同的数据结构，一是工作表，常用来绘制二维图形以及一些具有三维外观的二维图形，但如果需要绘制3D表面图或者轮廓图时，就需要使用矩阵的结构来存储数据。下面跟大家介绍一下矩阵表的创建以及矩阵窗口的一些功能及运用。

软件：Origin

1、矩阵窗口的创建

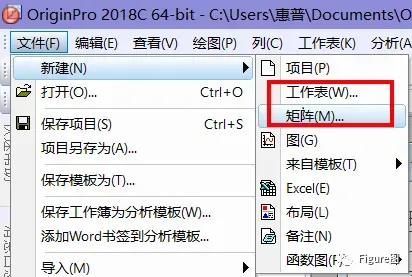

Origin软件打开时会默认生成一个工作表（Book 1），可以通过文件→新建→矩阵的方式来创建一个新的矩阵数据窗口

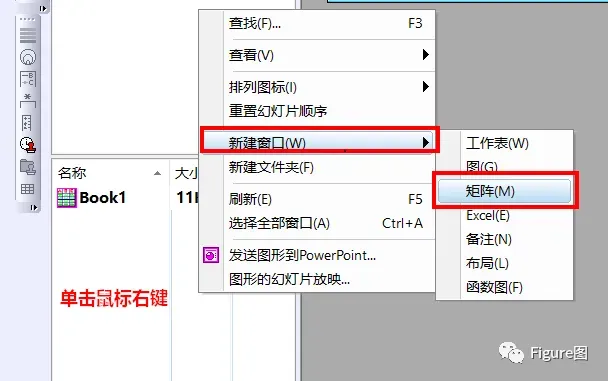

也可以在工作表的文件窗口空白位置单击鼠标右键，点击新建窗口→矩阵

新建的矩阵窗口如下图所示，矩阵数据表的行和列是以数字来表示的，X值和Y值分别为单元格对应的列值和行值，单元格内的数值表示Z值；

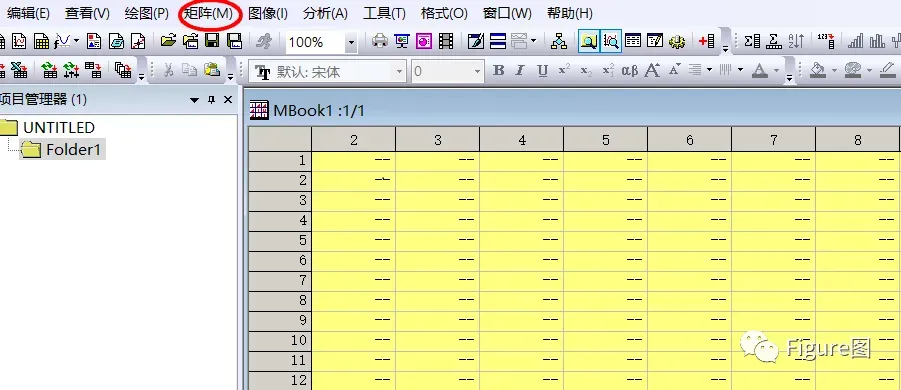

鼠标点击矩阵窗口时，菜单栏也会自动出现“矩阵”的选项，如下图所示

2、矩阵数据窗口的设置

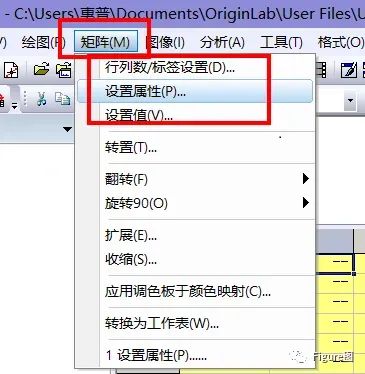

点击菜单栏的“矩阵”选项，可以对当前矩阵工作表的属性进行设置，如下图

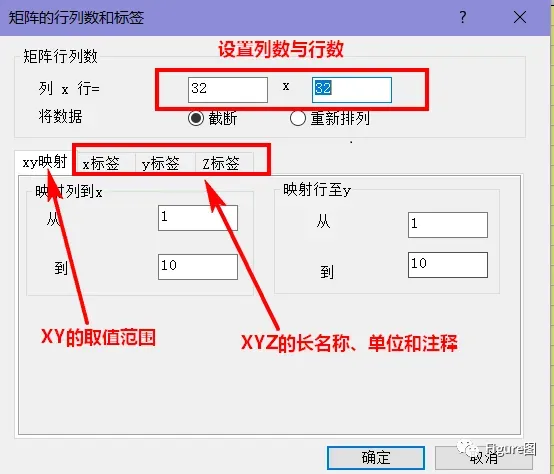

（1）设置矩阵的列数和标签，勾选上图中相应的选项，弹跳出如下对话框，可以设置列数和行数，以及X坐标和Y坐标的取值范围，软件将根据这里所设置的列数和行数将X和Y值进行均分；另外还可以设置X、Y和Z轴长名称、单位以及注释

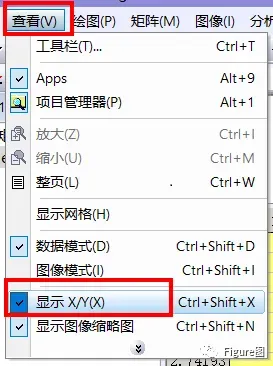

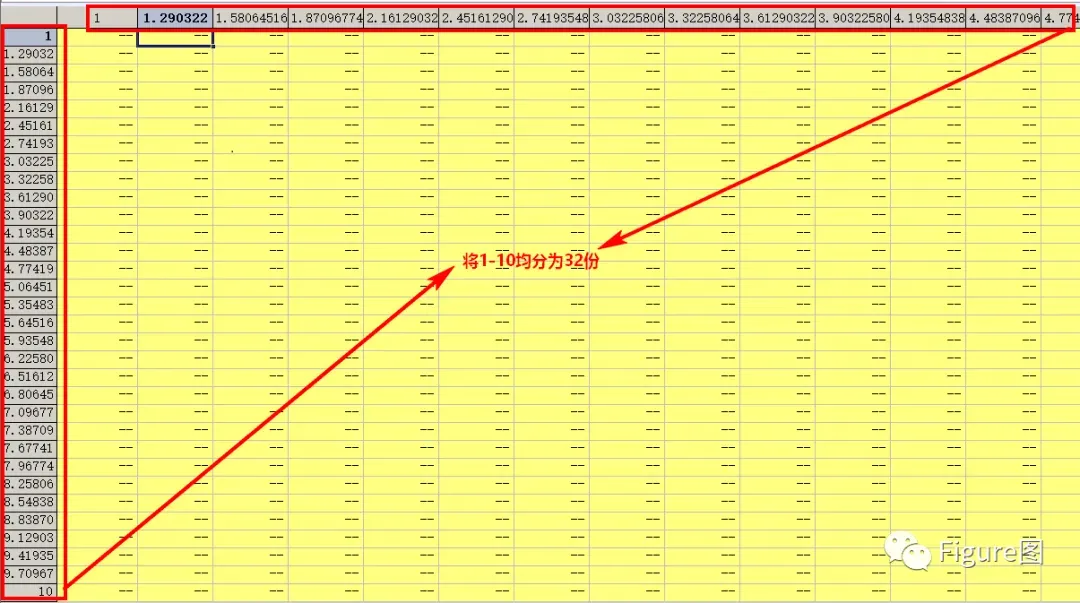

在上图中，列数和行数默认为32，XY的取值范围均为10，软件会将1-10的数据平均分为32份，设置好之后，在菜单栏的“查看”选项下勾选“显示X/Y”，如下图

勾选之后可以看到矩阵的X和Y标题上出现相应的数值，

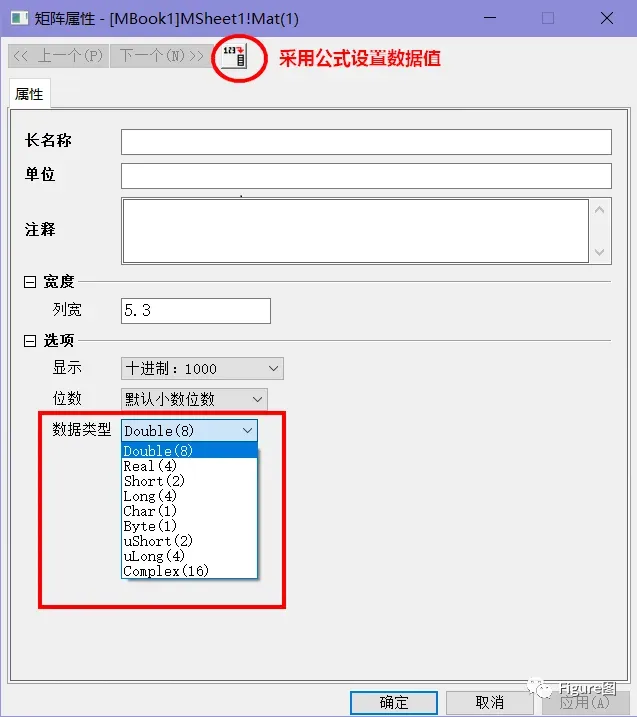

（2）设置矩阵属性，菜单栏下勾选相应的选项，弹跳出矩阵属性对话框，如下图所示，可以对矩阵的数据类型进行设置，另外还可以采用公式设置矩阵中的数据值

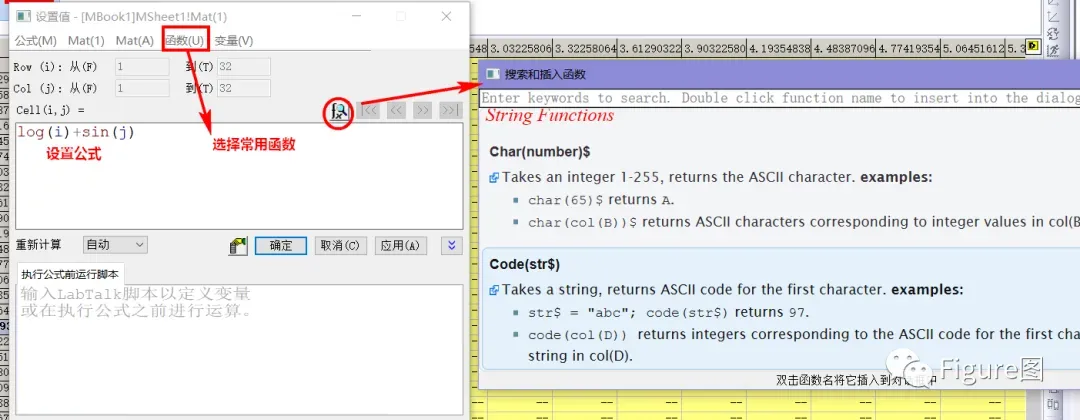

点击上图的圆框标记按钮，会弹跳设置值对话框，可以手动输入公式，也可以使用Origin软件中的内置公式来设置，如下图，这里将函数设置为log(i)+sin(j)，i表示行值，j表示列值，通过行和列的计算公式计算得到Z值

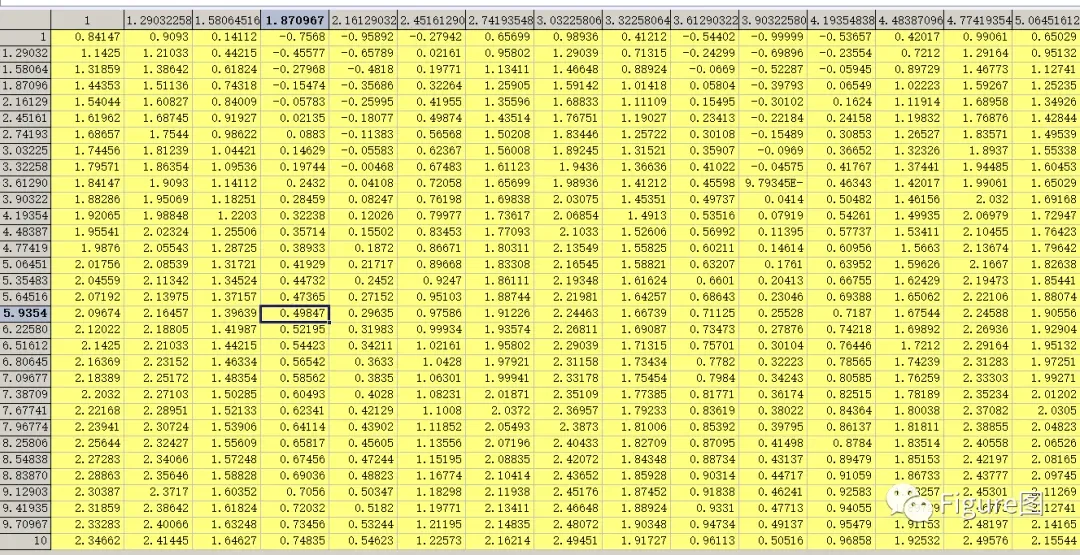

点击确定后，矩阵自动计算出Z值如下图所示

3、矩阵数据窗口的操作

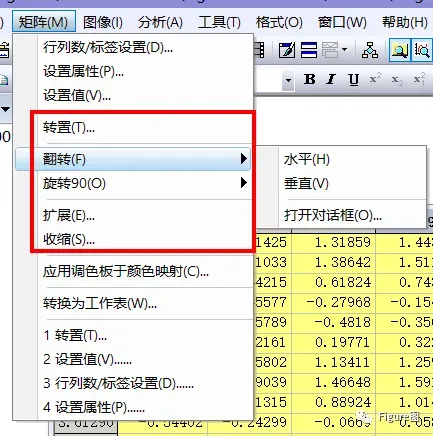

矩阵工作表的灵活性很强，可以随意进行行列的转置、矩阵的旋转、翻转以及扩充，如下图，在菜单栏的“矩阵”下点击相应的选项，即可实现

4、矩阵表向工作表的转换

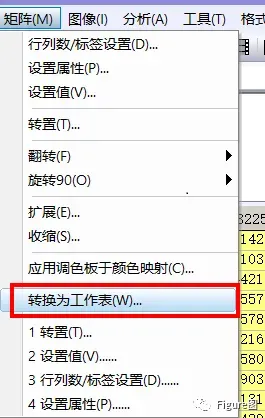

设置好之后的矩阵表也可以转换为工作表，如下图

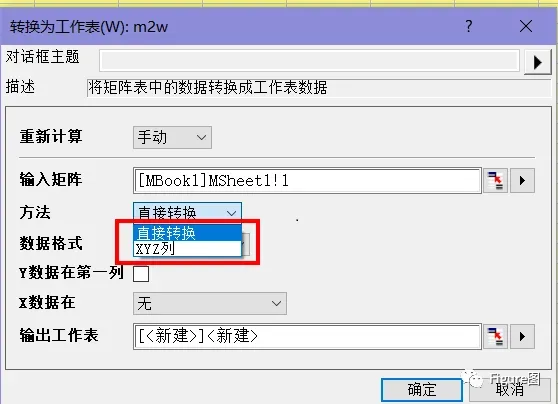

勾选之后，可以设选择市直接转换，也可以使转换后的工作表具有XYZ列，如下图

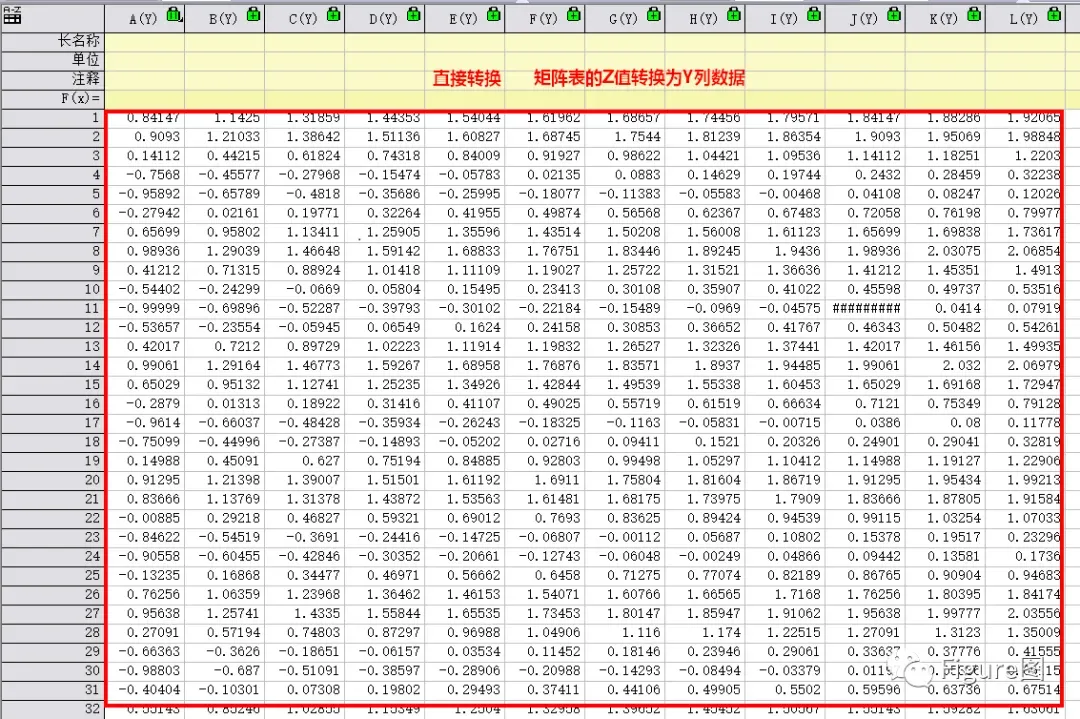

如果是直接转换，则矩阵表内的Z值会转换为新的工作表的Y列数值，如下图

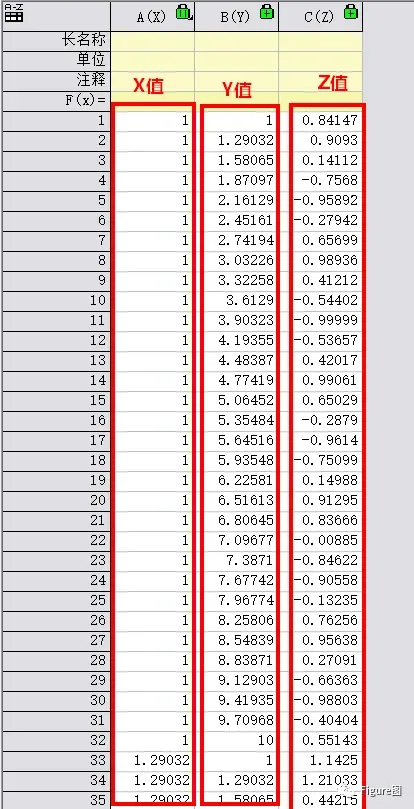

如果是XYZ转换，则会转化成如下图的工作表，每个X值对应相应的Y值和Z值

以上就是全部关于矩阵表的基础知识，你都了解了吗？

怎么样？学会了吧？

不难吧！赶紧来试试吧！
