嵌入式软件要会画板子吗?

答案：要

作为嵌入式软件工程师，本来就经常和硬件打交道。调试各种协议也要看波形，用示波器什么的。软件玩多了也会腻，可以玩玩硬件，自己从 0 做出一个东西的感觉是不一样的。职业生涯那么长，多尝试一些总是好的，一个软硬件都懂的人，才能更好的带项目。

博主玩过很多板子，单片机有 STC51、STM32，Linux 有三星 S3C2440、NXP imx6ull、全志 V3s，Android 有 RK3399、RK356x 等。

不同平台架构不一样，性能也有高有低，适合不同的场景。

单片机的板子博主画过很多，也焊接过很多，可以参考如下文章：

什么算是嵌入式全栈？

Sensorhub 板子开发状态

但是博主还没有画过 Linux、Android 的板子。Android 板子太难，成本又高，市面上很少有个人开发者玩。但是 Linux 板子还是很多的，经过调研，博主想画一块全志 V3s Linux 开发板玩一玩，选 V3s 的原因有：

1. 立创开源广场有很多开源项目可以参考，荔枝派也可以参考
2. V3s 内置 64MB DDR2，画板子时不需要考虑 DDR，只需要注意 USB 和 SD 卡就行
3. 因为 V3s 内置 DDR，所以板子画大一点两层板就可以，不需要四层板。如果你选的主控是外置 DDR，那得上四层板或六层板
4. V3s 封装是 LQFP 封装，这种封装和 STM32 一样，容易手工焊接
5. V3s 单核 Cortex-A7，主频 1.2Ghz，够高

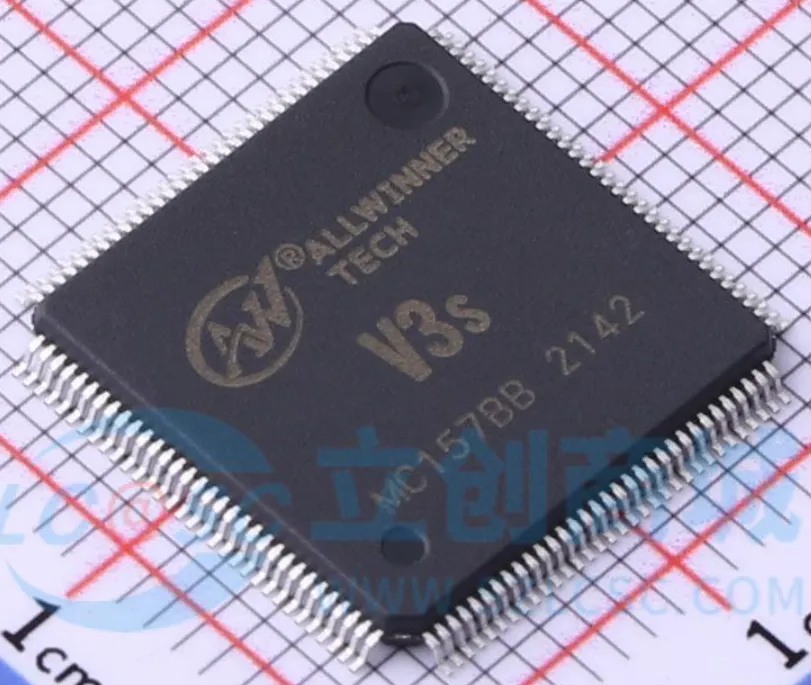

V3s 封装如下，爪形封装，和 STM32 封装一样，这种封装一个电烙铁搞定：

可用参考连接：

https://oshwhub.com/
https://oshwhub.com/ftwtwzy/snaillpi_copy#P1
https://oshwhub.com/fanhuacloud/v3s_lcd

https://whycan.com/index.html
https://licheezero.readthedocs.io/zh/latest/
https://www.cnblogs.com/twzy/p/15691210.html

博主原来用 AD 软件画板，后来改用立创 EDA 画板，特别方便，不需要自己画器件封装，画好板子后购买元器件、打板都特别方便。

从单片机画板切换到 Linux 画板，可以先选择这种内置 DDR 的主控，可以把它当成大号的单片机。熟练以后，再选择外置 DDR 的主控，外置 DDR 在画板的时候就必须上 4 层或者 6 层板，还要做阻抗匹配，遵循 3W 原则、20H 原则、五五原则、差分走线、EMC 等。

其实全志 F1C200s 也是内置 DDR，网上也有很多开源项目。但是它是内置 64M DDR1，主频默认是 408Mhz，封装也不好焊，所以 pass 掉了。

文章封面是 AI 画的图，后面用图都不用网上找了，直接让 AI 画一个就行，还不担心侵权，AI 真的方便：
