耐磨陶瓷弯头技术说明(90° R=1.5D DN300)

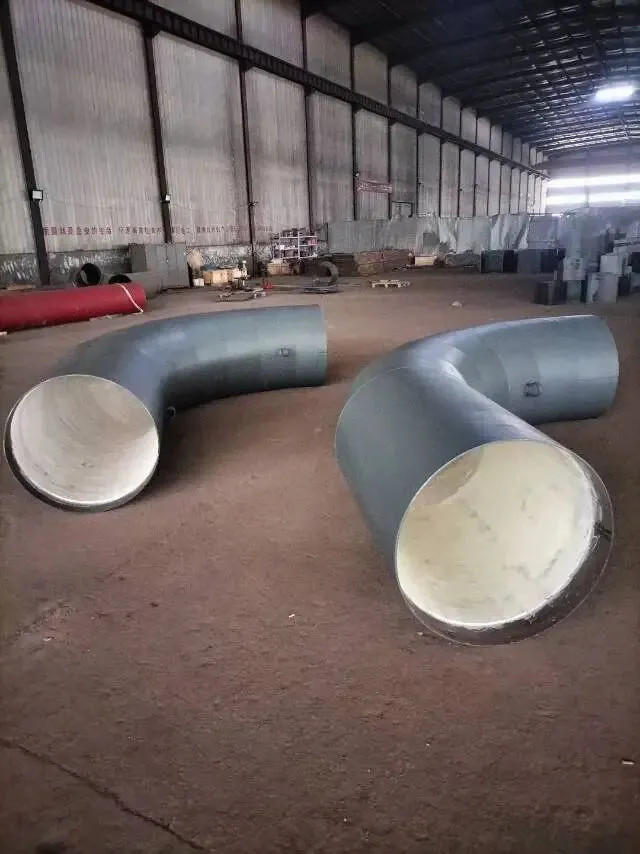

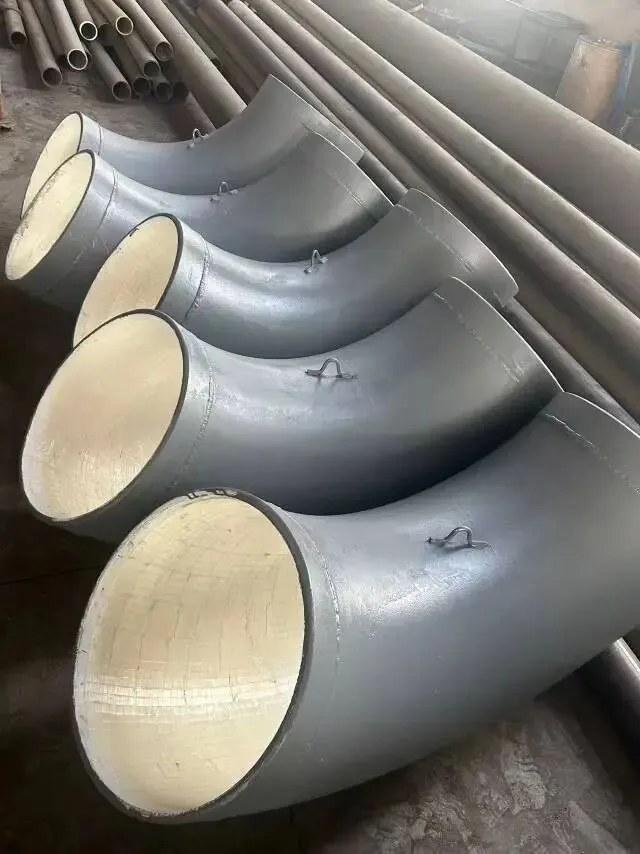

在气力输送、粉料管道及高磨损工况中，弯头是整个管路系统的薄弱环节。本文介绍的陶瓷耐磨弯头——型号为90° R=1.5D DN300（325×6+6.5 L=400mm SE PN10 Q235+陶瓷），正是为解决冲刷磨损问题而设计的组合式耐磨管件。

该弯头公称通径DN300，对应外径325mm，弯曲半径R=1.5D（即450mm），属于长半径弯头，相较1D弯头能有效降低物料转向时的冲击与局部阻力，减少压力损失。弯头两端直管段长度L=400mm，便于对焊连接或法兰装配；后缀“SE”通常指端部坡口或特定接口形式，PN10表示公称压力1.0MPa，满足常规低压气力输送系统的密封性要求。

材质方面采用复合结构：基层为Q235碳钢（壁厚6mm），提供足够的机械强度和焊接性能；内衬为6.5mm厚的刚玉陶瓷（氧化铝含量≥95%），通过自蔓延高温合成或贴片工艺与钢管内壁牢固结合。陶瓷层硬度高达HRA85以上，耐磨寿命是普通碳钢弯头的10倍以上，且表面光滑，摩擦系数小，不堵料、不挂粉。

该弯头特别适用于电厂除灰、水泥厂粉磨、钢铁厂喷煤、矿山尾矿输送等强磨蚀工况。其90°转向配合1.5D半径，既节省安装空间，又优于短半径弯头的耐磨表现。同时，Q235外壳可承受一定外部载荷和热胀冷缩，陶瓷内衬则抵御物料长期冲刷，真正做到“以柔克刚，以刚耐磨”。

总之，选用DN300陶瓷耐磨弯头，可显著降低弯头更换频率，减少停机检修时间，是提升散状物料管道整体可靠性的理想选择。
