OFC 2026: OCS在AI集群中的应用

自从Google在其TPU集群中大规模部署OCS，OCS便受到了学界和产业界的广泛关注。在本届OFC大会上，有一个关于OCS应用的专题研讨会“Optical Networking for AI Data Centers: Technology Enablers and Key Applications”。小豆芽这里对相关的报告做一个整理总结，方便大家参考。

论坛开始，主持人便抛出了如下的问题，

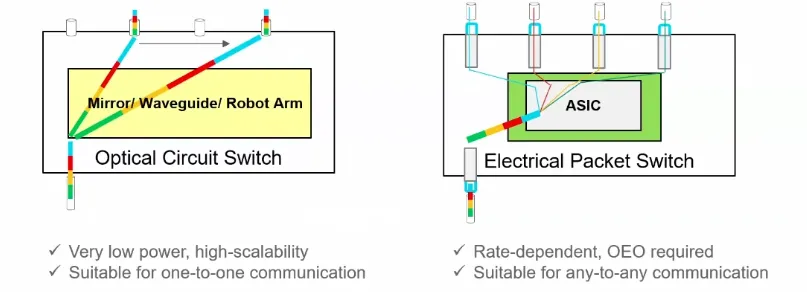

顾名思义，OCS(optical circuit switching)的主要功能是实现对光路的动态切换。与电交换(EPS，electronic packet switching)相比，OCS工作在物理层，物理信道一旦建立，光信号即可在源端与宿端之间实现全光的物理透传，无需经过任何中间节点的光电转换，也不涉及协议层，因而具备极低的延迟与功耗。而EPS工作在数据链路层和网络层，它需要将连续的数据流拆分为Packet，并基于报头地址进行逐包查找与转发，如下图所示。高速光信号进行光电转换后，电信号通过EPS进行分发，需重新调制回光域进行传输。

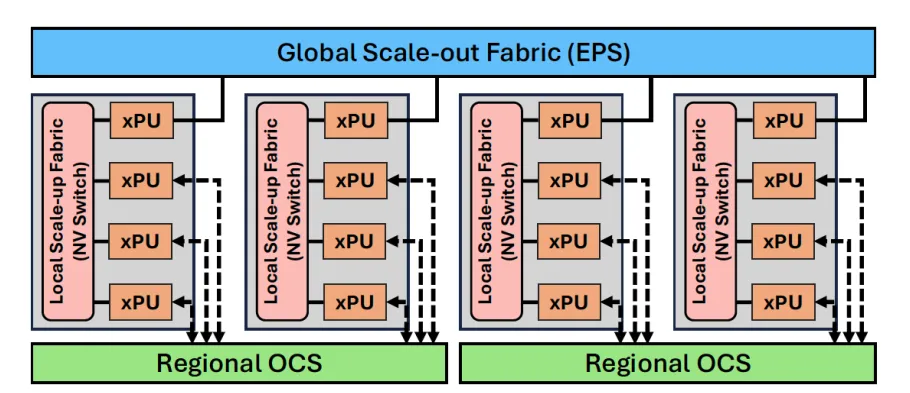

EPS需要完成报文解析、查表和转发等操作，其交换时延通常为数百纳秒至数微秒。EPS的灵活性较大，可以应对突发流量，并进行快速的动态切换。而OCS的重构时间较长(毫秒级)，更适用于流量确定的网络拓扑结构，例如当前大模型的分布式训练中，AI集群的数据流展现出极强的周期性与可预测性。OCS并非用于完全取代EPS，而是作为对EPS网络的重要补充。未来超大规模AI集群更有可能采用“EPS+OCS”的混合交换架构，如下图所示，其中EPS负责灵活的数据包转发与网络可达性(network reachability)，OCS则负责承载大象流（Elephant Flow）和周期性通信流量，从而兼顾网络灵活性与系统能效。

采用OCS方案的主要优势有以下几点，

1）无需O-E-O转换

OCS工作在光域，数据传输过程中无需进行光-电-光（O-E-O）转换，光信号可直接在发送端和接收端之间传输，从而显著降低系统功耗和传输时延，链路中的光模块数目也因此减半。

2）协议与带宽的透明性

OCS仅负责光通道的建立、维护和切换，不对承载业务的数据格式、协议类型以及信号速率进行处理或解析。因此，OCS对上层协议具有天然的透明性，能够兼容以太网、InfiniBand以及其他高速互连协议，并支持不同带宽和速率的业务灵活接入。

3）动态网络拓扑重构

OCS能够根据业务流量分布和通信需求动态调整光路连接关系，实现网络拓扑的动态重构，从而提高网络资源利用率和系统整体效率。此外，当链路或设备发生故障时，OCS可以通过重新配置光路建立新的通信路径，实现网络重构和故障绕行，降低单点故障对AI集群运行的影响，提升系统的可靠性和长期稳定运行能力。

4）减少网络交换层级

OCS的端口数较多，支持high-radix应用，能够以更少的交换层级和更少的交换平面完成大规模超节点互联，构建扁平化网络结构，从而有效简化网络拓扑结构。对于超大规模AI集群而言，这不仅有助于降低网络复杂度和部署成本，还能够减少多跳转发带来的额外时延和功耗。

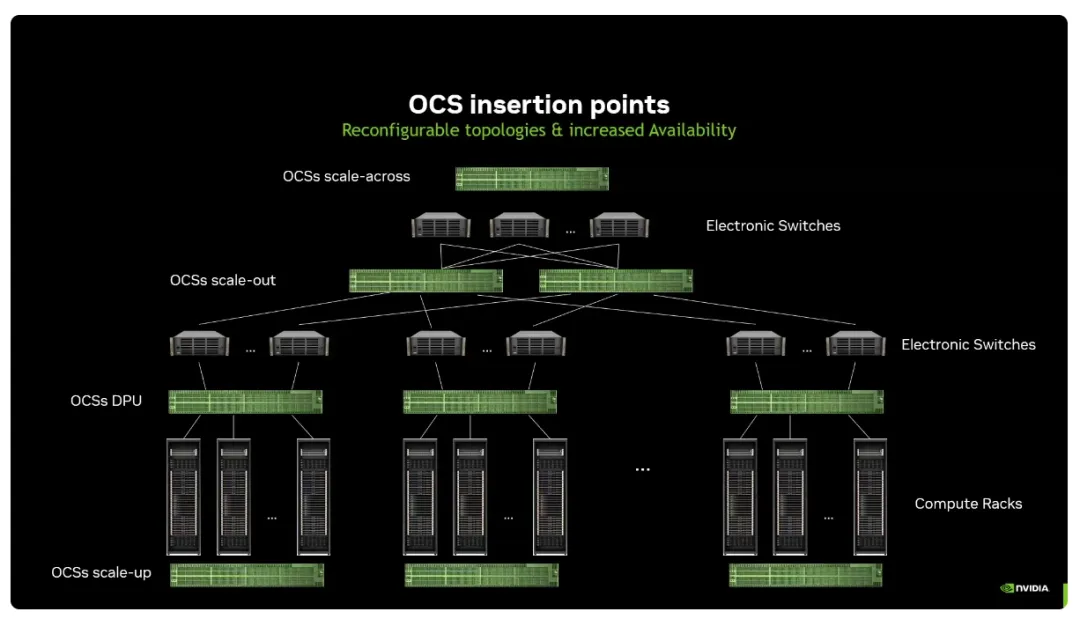

在Nvidia的报告中，列举了OCS在AI集群不同网络节点处的应用场景，如下图所示。对于scale-across场景，由于其覆盖跨集群的长距离链路，允许引入光放大技术来补偿光功率衰减，并且其时延要求低于机架内互联，因此该层级对OCS插入损耗的容忍度相对较高，OCS可以实现跨集群的灵活互联。对于scale-out场景，OCS可以与EPS协同工作，构建更加扁平化的网络结构，动态调整AI集群的拓扑，并且可以在链路或设备故障时快速建立新的通信路径，增加网络的弹性(resilience)和可靠性。对于scale-up场景, OCS能够根据不同AI训练任务的通信需求，动态调整GPU之间的互连拓扑，提高硬件资源的利用率。

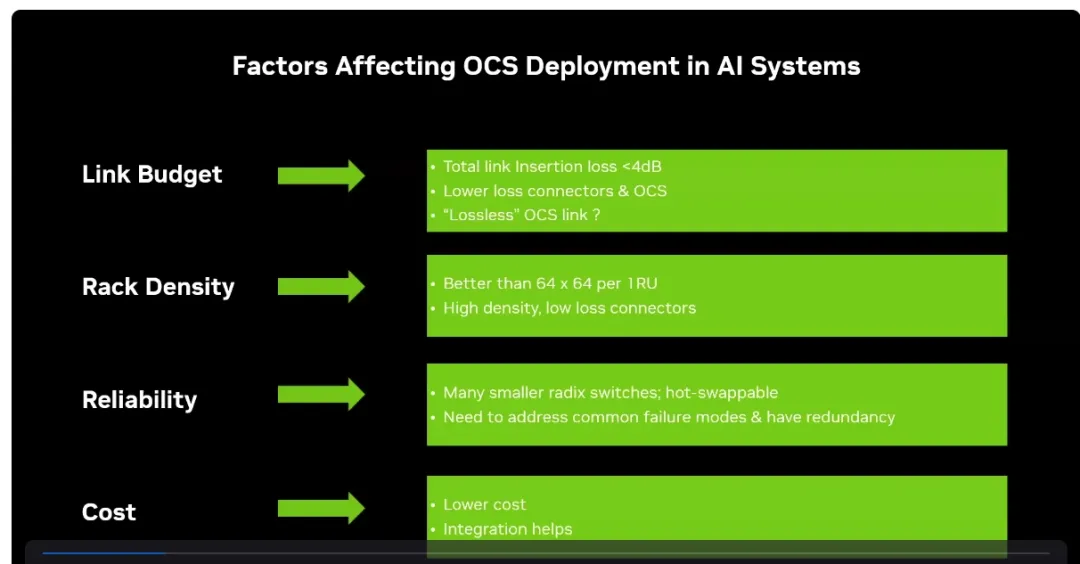

对于OCS在AI集群的规模化部署与广泛应用，Nvidia从四个关键维度提出了要求，如下图所示。OCS的插入损耗需控制在4dB以内，端口规模至少达到64*64，支持机架内的高密度互联需求，具备较高的可靠性和可维护性，支持热插拔，并且需要进一步降低成本。

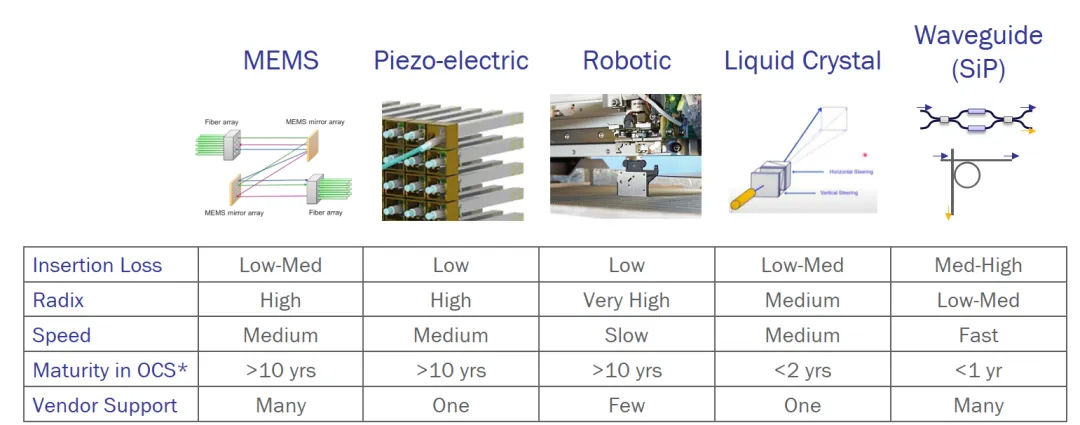

Lumentum对OCS的不同实现方案做了对比，如下图所示。主要包括MEMS方案、压电陶瓷方案(piezo-electric)、机械臂方案、液晶方案和硅光方案。MEMS方案凭借低插入损耗、大端口数目以及较高的技术成熟度，已成为当前应用最广泛的技术路线，其光路切换时间为毫秒级。压电陶瓷方案的性能与MEMS方案接近，Polatis公司是该技术的主要供应商。机械臂方案通过机械臂移动实现光纤的重新连接和切换，虽然可以支持大端口的光路配置，但其切换时间为秒级，有一定的应用限制。液晶方案主要是Coherent公司在推动，其不依赖于机械部件的运动，可靠性较高，目前已经支持300*300的光路切换。

对于硅光OCS方案，其主要优势为光路切换速度快，热光光开关的典型切换时间为几十微秒，显著快于MEMS和压电陶瓷等机械式方案。但受限于光器件的片上插损和光纤耦合损耗等，系统插入损耗较大，导致其端口规模的扩展性受限。为了克服插损的link budget限制，需要引入光放大器进行补充，但是光放大器会引入额外的ASE噪声，影响SNR，也增加了功耗与成本。此外，在硅光芯片内部还需要对偏振进行处理，进一步增加芯片设计和控制的复杂度。硅光OCS方案在端口数、链路插损等指标上面临较大的工程实现挑战，需要充分发挥其光路切换速度快的优势，找到对应的应用场景，从而形成差异化竞争优势。当前硅光OCS方案的代表公司主要有iPronics、Salience Labs和nEye等。iPronics与Salience Labs都采用的是传统MZI阵列方式，目前推出的OCS产品规模都为32*32。nEye的技术方案介于硅光和MEMS之间，在硅光晶圆中加工出MEMS结构，利用波导结构纵向的移动，实现光路的切换。nEye推出的OCS端口数可以达到240*240。

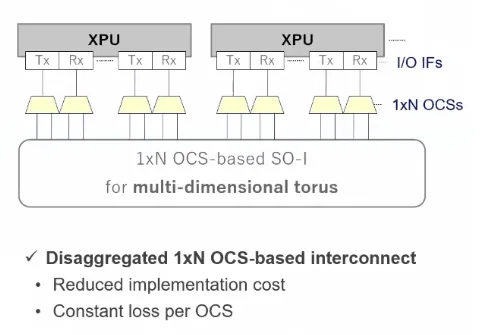

关于OCS的端口规模，NTT提出了一个有启发性的技术方案，使用小端口数的1*N(N=2/4/8等)OCS构建网络，替代单个大端口数OCS，可以降低系统复杂度和成本，如下图所示，大规模OCS被拆分为多个小规模光交换单元。对于硅光OCS而言，该方案可以规避大规模硅光OCS的链路插损问题，扬长避短，更好地发挥硅光集成度高、切换速度快等优势，是一个值得关注和探索的技术方向。

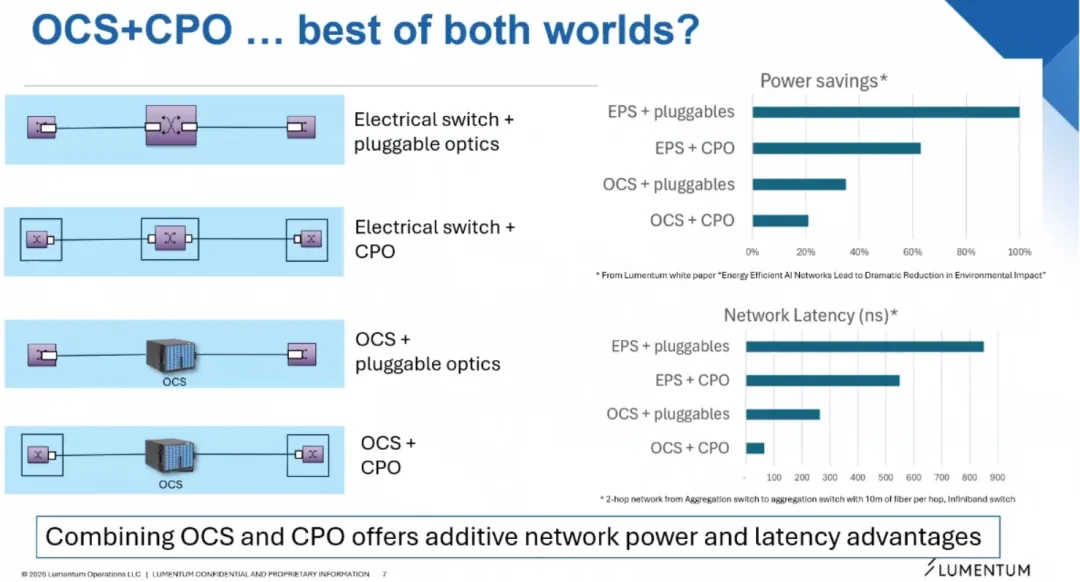

在Lumentum的报告中，提出将OCS和CPO组合在一起应用，如下图所示。OCS和CPO均是当前AI数据中心光互联领域最受关注的技术方向。对于"CPO+OCS"架构，数据从GPU发出后，通过CPO光引擎转换为光信号后，再传递到OCS, 随后再传递到另一颗GPU芯片。整个链路不涉及EPS, 系统的功耗与延迟有望达到最优。

以上是对OCS workshop的简单整理，当前谷歌的TPU集群中已经大范围部署OCS，其他云厂商则在积极评估OCS在下一代AI网络中的应用价值，但整体仍处于探索验证阶段。在智算中心“计算-存储-网络”统一调度的发展趋势下，OCS有望成为连接GPU、交换机和存储节点的重要基础设施，实现网络拓扑按任务需求动态重构，提升整个AI集群的资源利用率。对于OCS本身而言，其未来发展方向也比较明确，包括增大端口规模，降低链路插损，提高可靠性，降低成本。基于硅光方案的OCS，能否在AI集群中找到适配的killer app，发挥其集成度高、调节速度快、高可靠性的优势，还需要产业界进一步的探索与验证。
