BasbitGPRview 操作说明

从加载数据、处理剖面、AI 推理，到导出 PDF 图册与标记清单，一篇讲清楚。

🚀 开始

BasbitGPRview 是一款雷达数据处理与解释工具，支持多种厂家格式，提供一键处理、AI 自动找异常、导出 PDF 图册和标记清单等功能。推荐使用电脑浏览器（Chrome、Edge）打开分析页，体验最佳。

📘 分步教程（共7步）

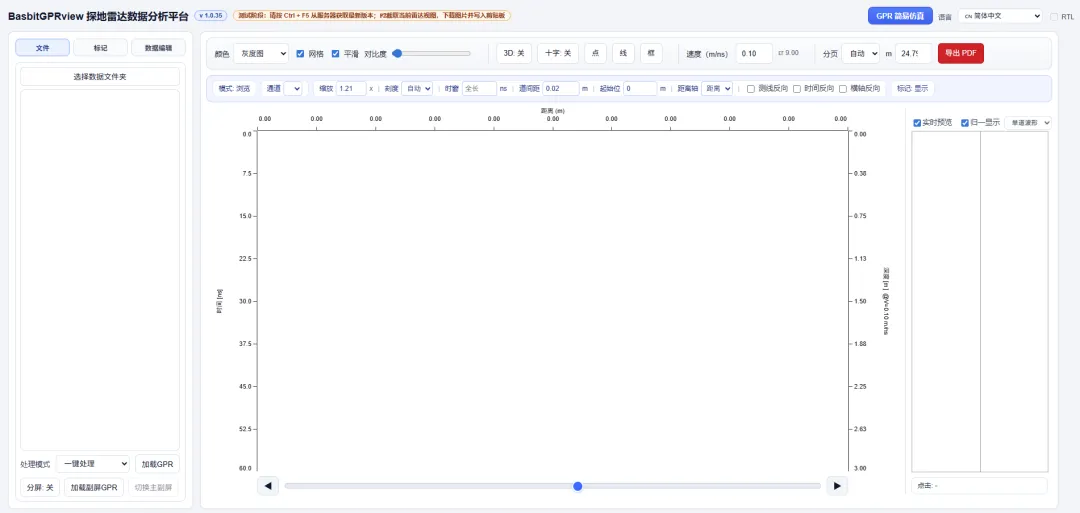

① 选择数据文件夹

• 在分析页左侧点击「选择数据文件夹」

• 选中整条测线所在的文件夹（不是单个文件）

• 在文件树中点选剖面文件，再点击「加载 GPR」

💡 提示：许多数据需要头文件+道集在同一文件夹，例如 .rd3 配 .rad，.dt1 配 .hd。缺少头文件时会有明确提示。

② 选处理模式并加载

• 处理模式有四种：

• 原始数据 – 不做任何处理

• 一键处理（推荐新手）– 自动完成零时、去背景、增益、滤波等

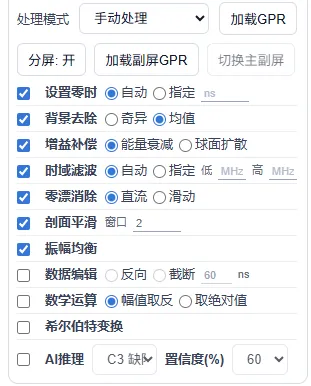

• 手动处理 – 自行勾选每一步和参数

• AI 推理 – 处理后自动找异常并画框

• 点击「加载 GPR」，等待转圈结束，中间会出现剖面图

💡 加载时会显示“服务器处理中”，请勿重复点击。

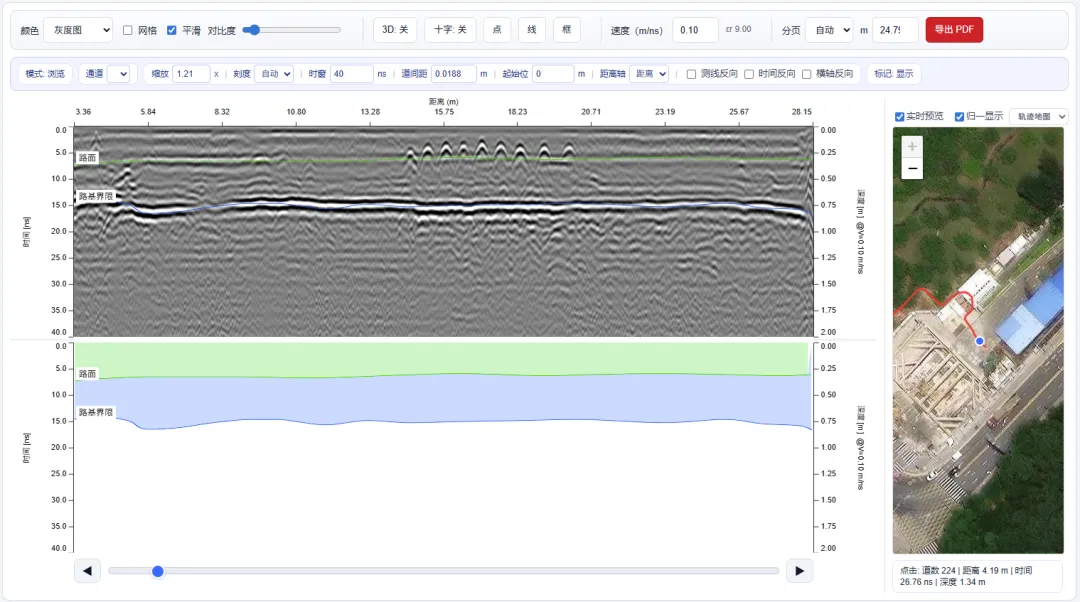

③ 查看与调整剖面

• 鼠标滚轮缩放，下方滑条左右移动

• 可修改时窗（只看浅层）、道间距、速度（用于深度换算）

• 上方可改颜色方案、对比度

• 手动处理模式下，可勾选具体步骤后重新加载

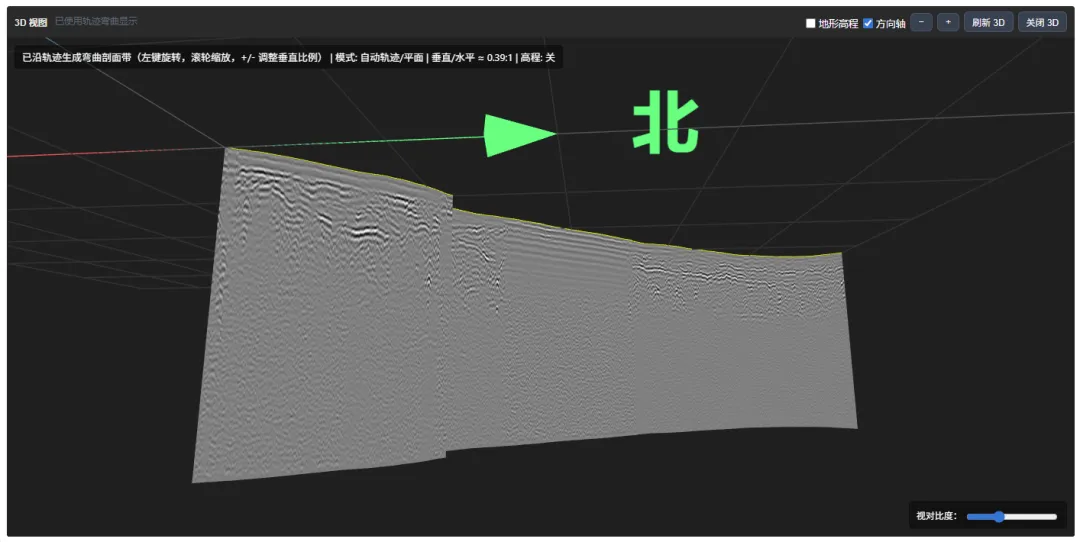

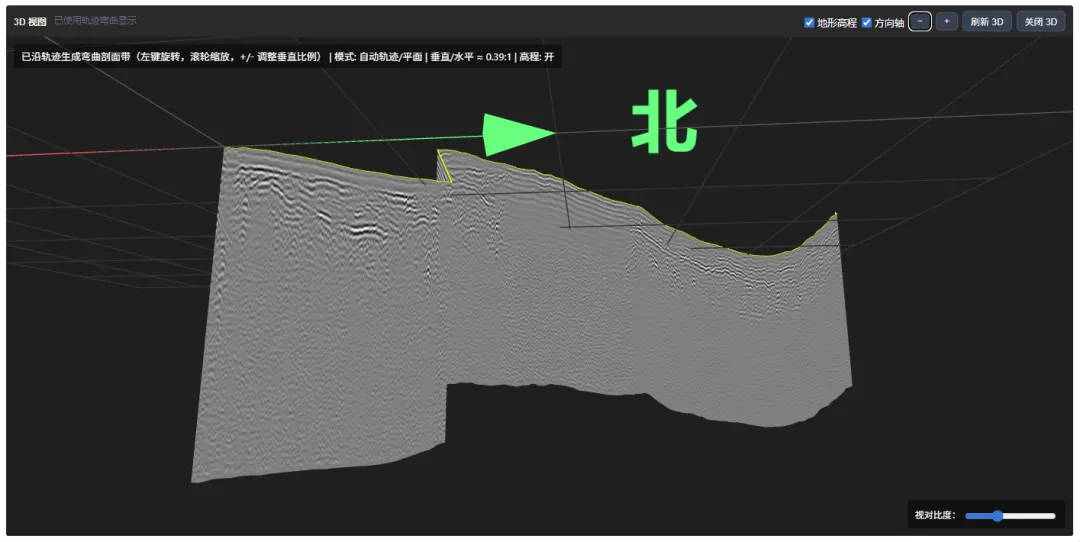

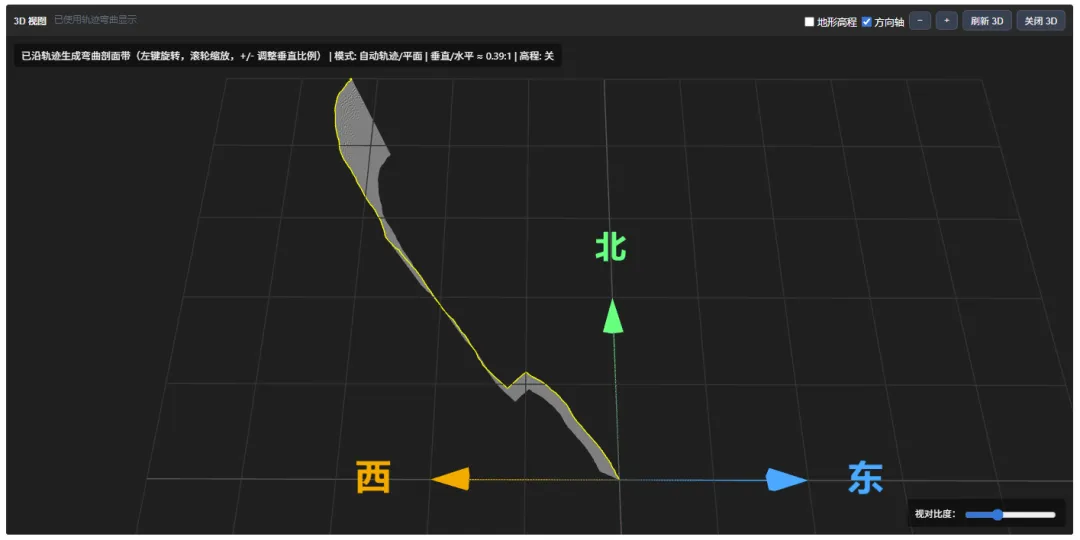

• 3D视图模式，数据包含地理信息数据可以沿轨迹进行立体成图

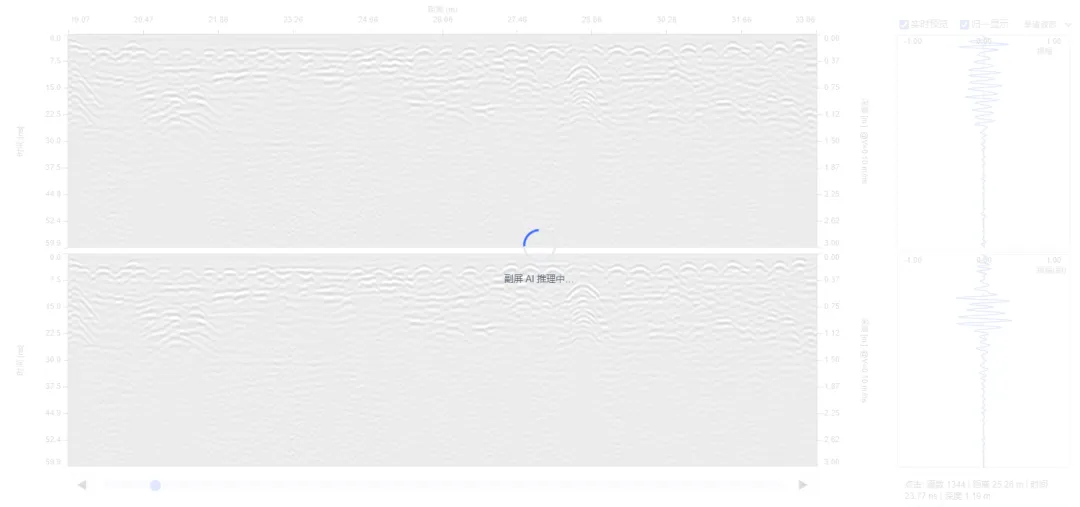

④ AI 推理找异常

• 处理模式选「AI 推理」，或在手动处理中勾选最后一步

• 模型选择：

• C3 – 传统算法，速度快，适合初步筛查

• TNN – 深度学习，对复杂背景、小目标更敏感

• 设置置信度（如60%），低于此值的框会被过滤

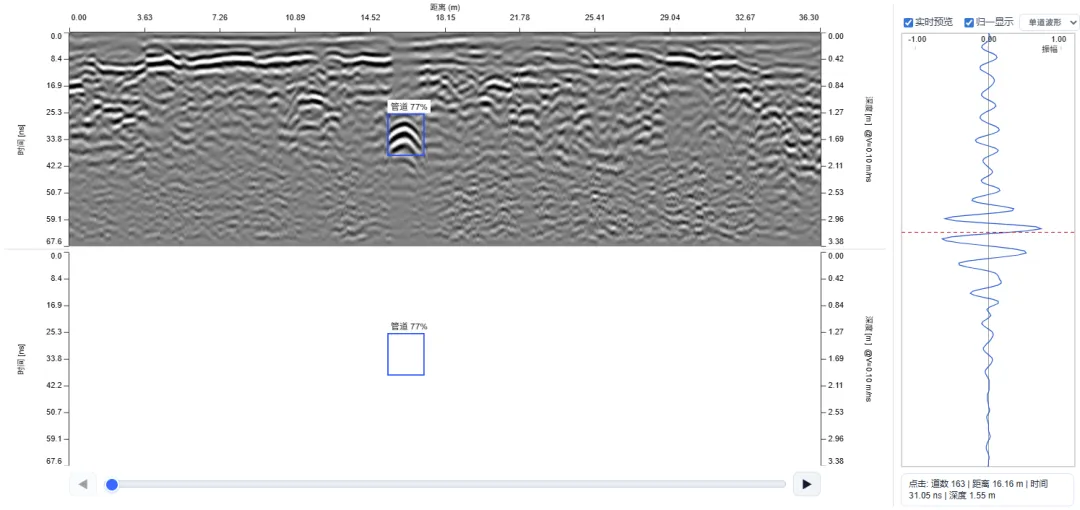

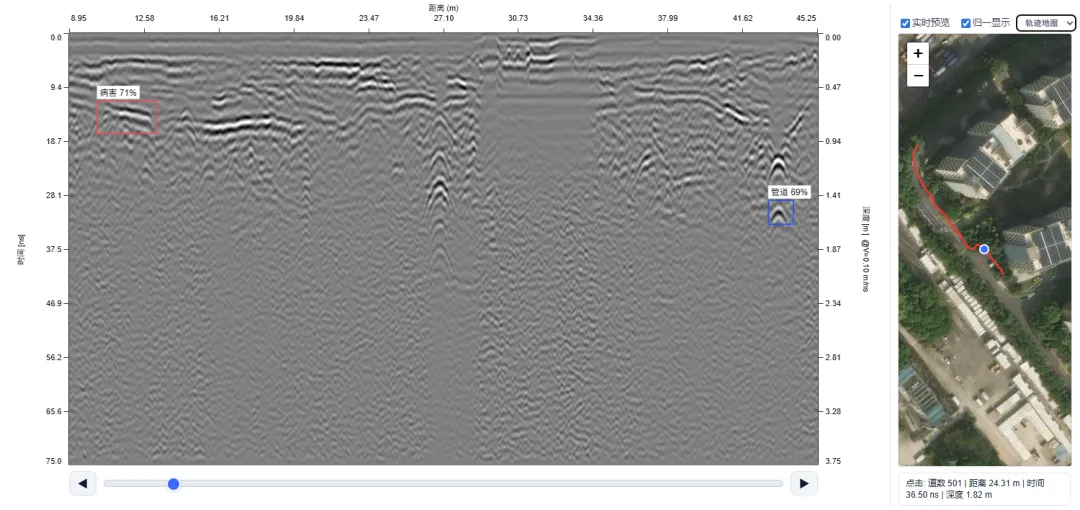

• 加载后，图上出现彩色框，左侧「标记」页可查看列表

💡 AI 结果仅供参考，重要判断仍需结合现场资料。

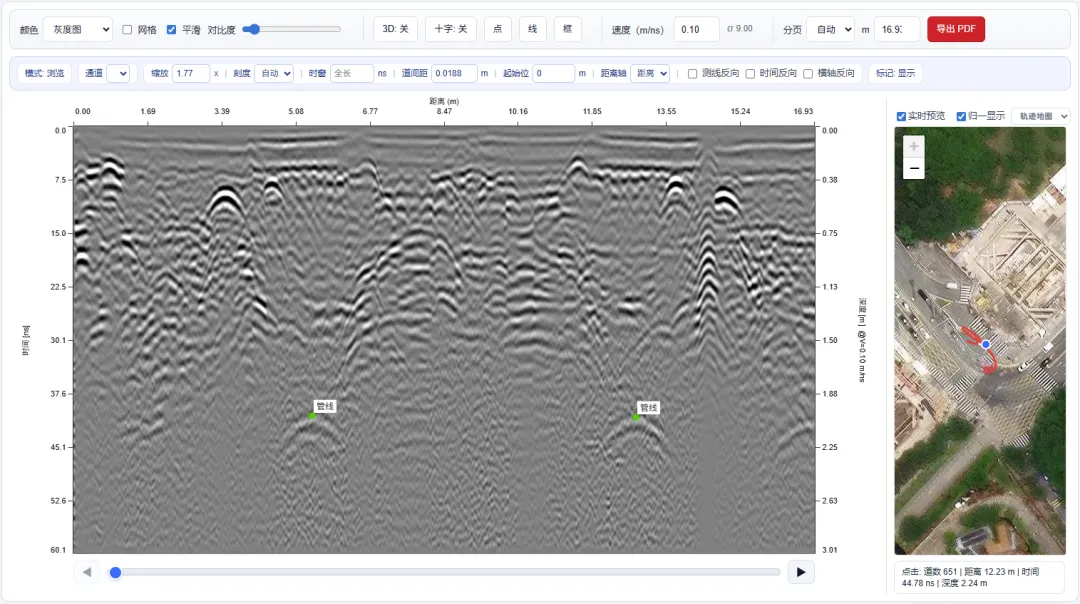

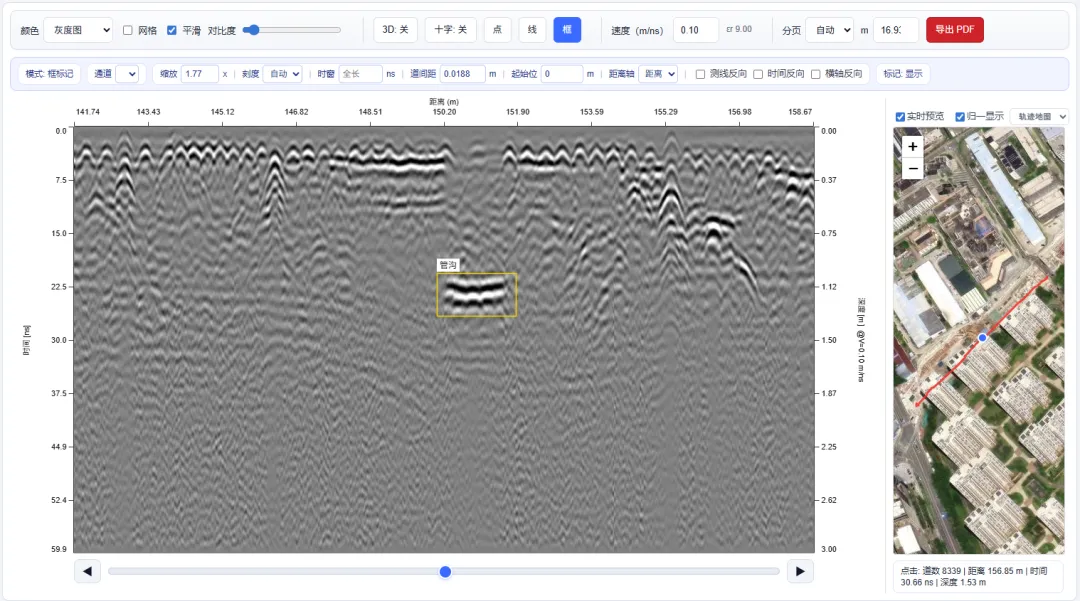

⑤ 自己画标记

• 点击工具栏的点 / 线 / 框，在剖面上拖动绘制

• 双击标记可修改颜色、文字标签

• 左侧「标记」页可按类别筛选、导出，也可隐藏标签或阈值数字

• 「数据编辑」页可截取道段、利用用户标记做距离归一化（需至少2个用户标）

⑥ 导出 PDF 图册

• 先调整好视图（颜色、时窗、缩放位置）

• 工具栏右侧选择分页方式（自动或手动填每页米数）

• 点击「导出 PDF」，输入项目名称，浏览器自动下载

• 分屏模式下，PDF 会同时包含主副屏内容

💡 页数超过30页可能较慢，建议缩小时窗或分段导出。

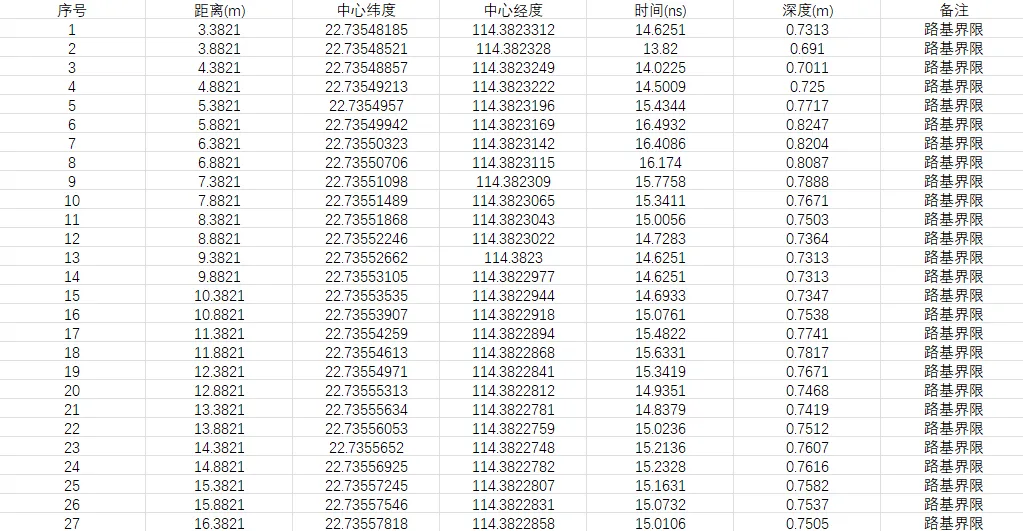

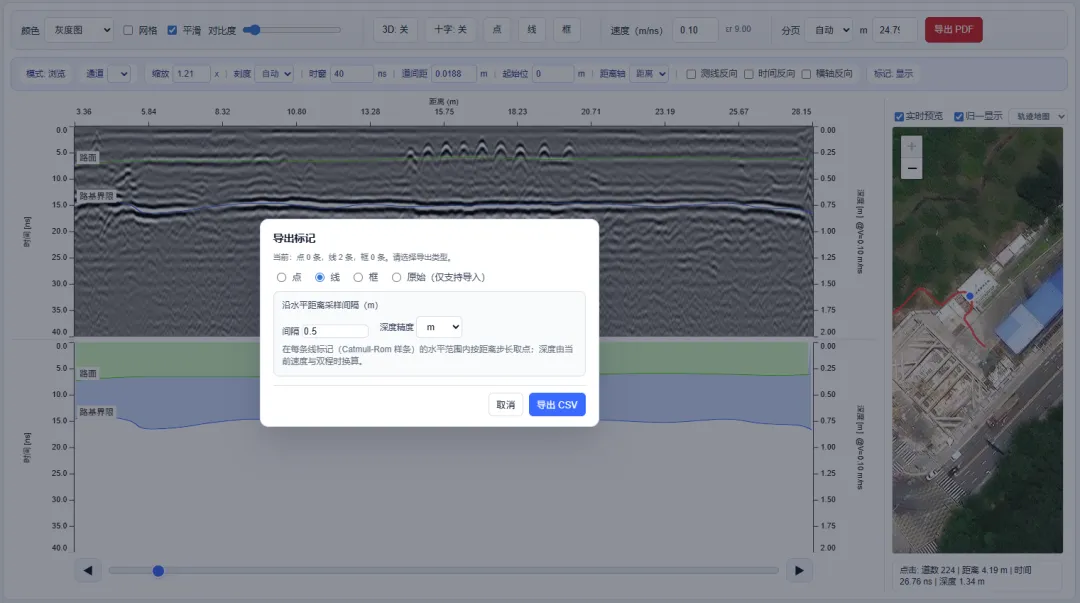

⑦ 导出标记清单（CSV）

• 切换到左侧「标记」标签

• 点击「导出」，选择类型（点、线、框）和格式

• 线标记可设置采样间隔（米）和深度精度

• 下载的 CSV 可用 Excel 打开，包含道号、距离、深度、标签等字段

💡 导出前必须先加载 GPR 数据，否则缺少道号、距离信息。

📁 加载数据注意事项

• 轨迹地图需要同目录有 .cor、.gps、.rtk、.zsinf 等侧车文件。

🛠️ 三种处理模式怎么选？

• 原始数据：不做处理，适合看原始采集效果。

• 一键处理（推荐）：自动完成零时、去背景、增益、滤波、平滑等，大多数现场看图够用。

• 手动处理：可精细控制每一步（如 SVD/均值去背景、能量衰减/球面扩散增益），适合进阶用户。

速度（m/ns）填对了，深度轴和标记中的“顶深”“净深”才准确。默认 0.10 m/ns 约等于 εᵣ≈9，请按工区介质修改。

🤖 AI 推理怎么用？

• 置信度阈值可在加载时设定，加载后仍可在「标记」页调整。

• AI 框与手动画框都在同一列表，类别不同，可分别导出。

📄 导出成果

PDF 图册

• 导出的是当前屏幕看到的内容（包含标记、色标、坐标轴）

• 分页控制每页横向米数，长线自动拆分

• 按 F2 可快速截图当前视图到剪贴板（用于临时保存）

标记 CSV 清单

• 点、线、框分开导出，字段含道号、距离、深度等

• 线标记可按设定间隔采样成多个点

• 支持「加载」之前保存的标记，或从 CSV 导入

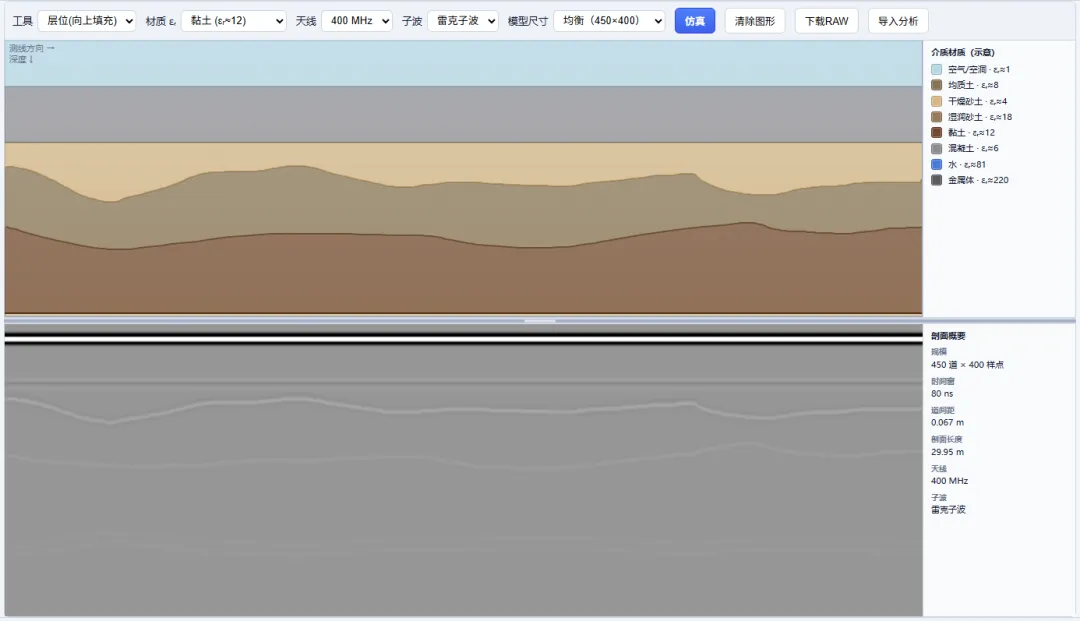

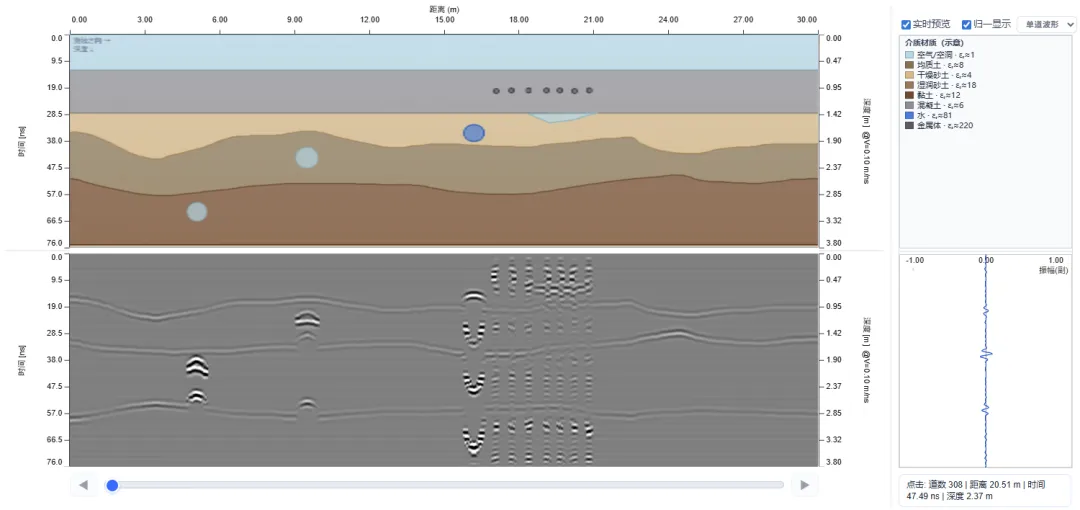

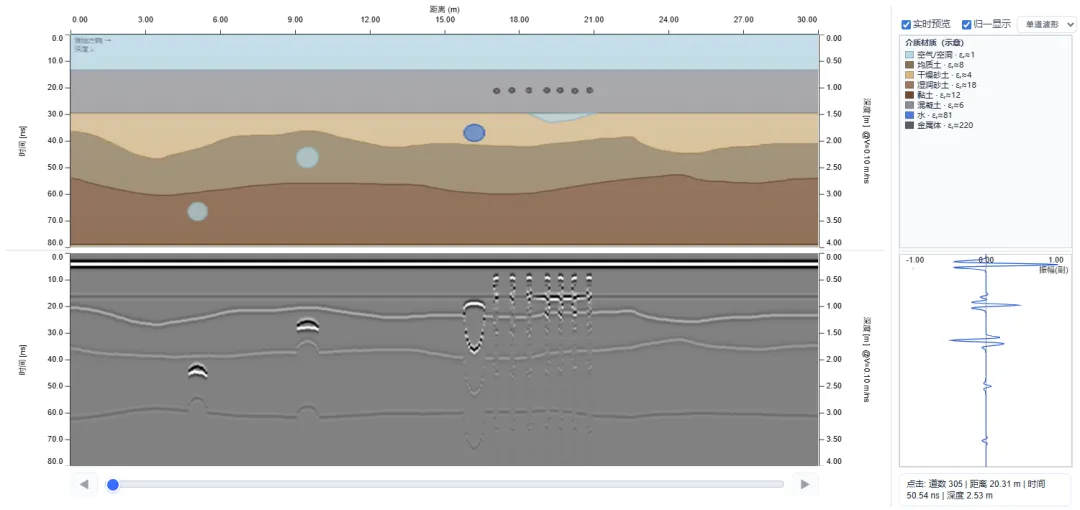

🧪 GPR 简易仿真怎么用？

主页点击「GPR 简易仿真」，可画地下介质模型，快速生成示意 B‑scan 剖面，适合教学演示和参数试验。

① 界面认识

• 上方：介质模型画布

• 下方：仿真得到的雷达剖面

• 右侧可展开材质图例与剖面概要

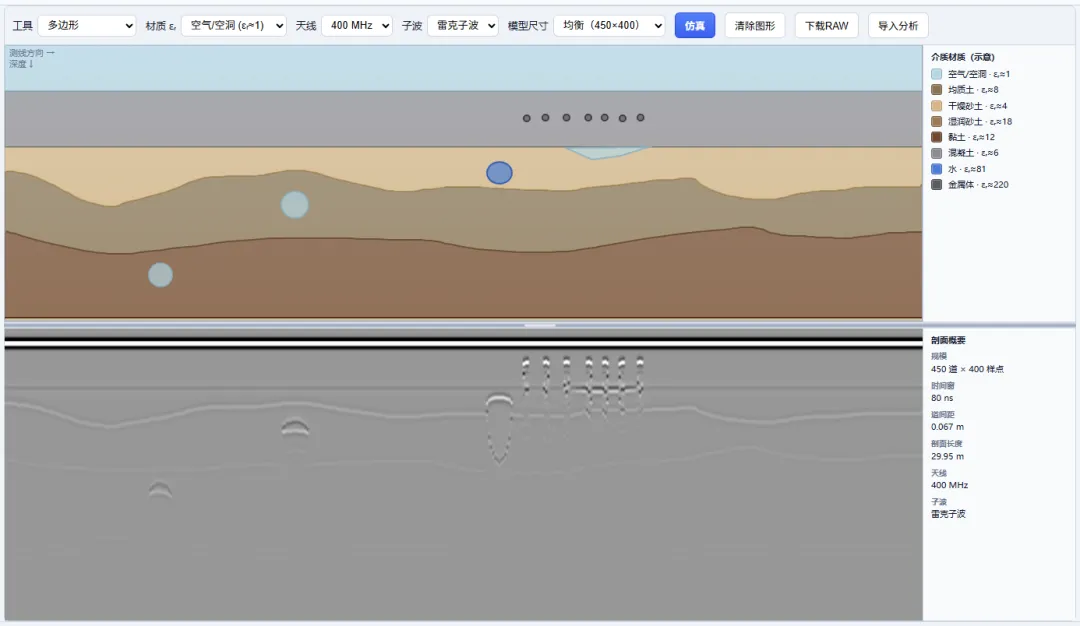

② 画模型

• 工具包括：层位（向上填充）、圆形、圆点、多边形

• 先选介电常数 (εᵣ)，再在画布上左键绘制，右键取消当前笔划或删除上一图形

• 画错可点「清除图形」重来

③ 设置参数

• 天线：影响子波形态

• 子波：雷克子波、一阶高斯、墨西哥帽等可选

• 模型尺寸：快速/均衡/精细（精细更慢但更细）

④ 运行仿真

• 点「仿真」，等待完成

• 底部可调对比度（本地预览）

• 满意后点「下载 RAW」保存道集，或点「导入分析」跳转到数据分析页继续处理、标注、导出

💡 仿真是简化的反射模型，不是 FDTD，适合理解反射形态和教学。

❓ 常见问题

Q：提示“缺少头文件”怎么办？A：把 .rad、.hd、.iprh 等头文件与主数据放在同一文件夹，且基名一致，重新选文件夹加载。

Q：一直转圈、加载很慢？A：大文件或服务器忙时会稍久。别连续猛点，可稍后再试。测试阶段建议 Ctrl+F5 强制刷新。

Q：提示“请先加载 GPR 数据”？A：导出 PDF、CSV、截图等操作都需要先成功加载一条剖面。选好文件并点击「加载 GPR」后再操作。

Q：AI 推理失败？A：检查文件格式是否支持该通道，或网络是否中断。可换 C3 试试，或暂时用手动处理只看剖面。

Q：PDF 导不出来？A：确保网络通畅（能拉到 jsPDF 库）。分页宽度填大于 0 的米数。页数太多可缩小时窗或分段导出。

Q：CSV 说“没有标记可导出”？A：确认当前标记列表里有对应类型的标记。AI 框若被置信度阈值过滤，可降低阈值或取消筛选。

Q：轨迹地图是空的？A：需要同目录有侧车文件（.cor、.gps、.rtk、.zsinf 等）。没有则只能看单道波形。

Q：手机能用吗？A：说明页手机可读，但分析页按钮密集，强烈建议使用电脑浏览器（Chrome、Edge）。

Q：数据会上传保存吗？A：加载时会发送到服务器做实时处理，不会长期存档。敏感工区请遵守单位安全规定，必要时使用内网部署版。

✅ 准备好了？

进入主页basbit.cn，按上面步骤操作一遍。遇到问题回来翻翻常见问题。详细操作说明页可访问：basbit.net
