Excel教程:南丁格尔玫瑰图详解!这个高颜值图表,让你的汇报惊艳全场

点击【开通SVIP会员免费学】

这里我们都简称玫瑰图

Excel做玫瑰图最难的其实是数据的构建，怎么把需要的数据结构做出来，结构出来了，图表的制作就非常快了

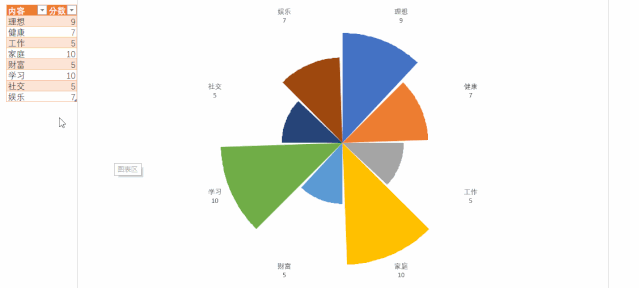

一、按照惯例，我们还是先看看效果

二、详细聊聊数据结构

●数据源

●先来说下用什么图表来做的

其实我们用的雷达图来做圆形的图表

先看下这个数据源做出来的雷达图效果

传统的雷达图是八个顶角变化来表示分数变化

看上去不够炫，为了让整个一扇全部是分数长度，我们这里可以发散下思维

我们原来是8个顶角，我们只要把8个顶角做成360个顶角，每个顶角是一度，八个给平分了

我们叫可以做360°数据源（1行到360行），因为是8个维度，就是360÷8=45个

然后会vba的自己vba写个小程序，自己给你做，不会的自己手工做一下

第一列角度，没用的数据，只是为了方便童鞋们理解，我们做了360度的数据

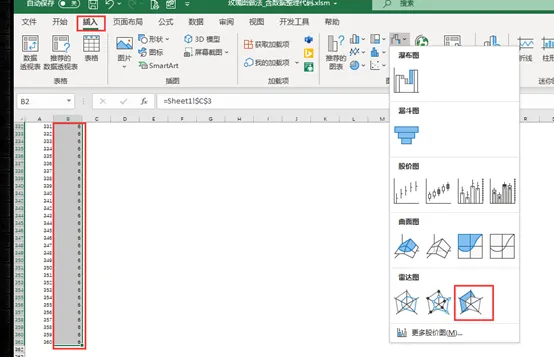

选中数据部分，插入雷达图

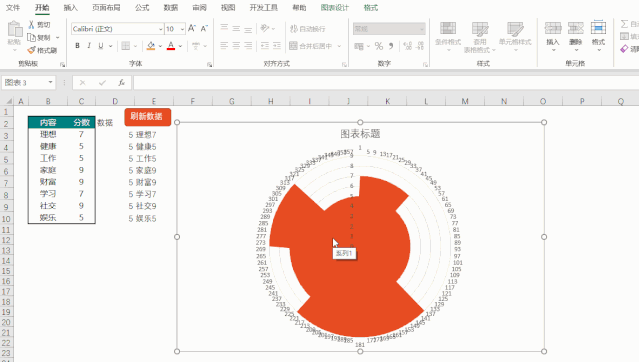

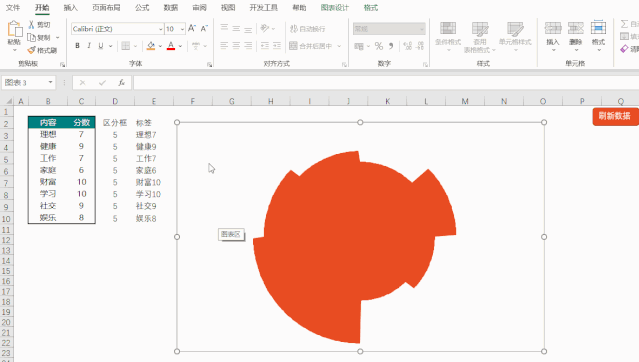

得到一个这样的图表，形状已经出来了，我们来做一个加工，删除不要的元素

●然后我们做一个辅助区分范围

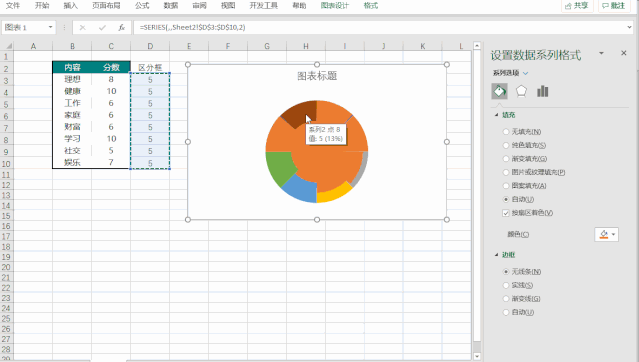

做一个辅助数据，做个饼图，来区分范围

看上去很乱，没关系，选择我们的饼图，把填充色取消，设置先边框颜色

基本上一个同色的玫瑰图就做完了

●但是我们第一个演示的是一个不同色的玫瑰图

这个怎么办？

还是从数据结构中解决问题

我们现在数据全部在一行，改数据的结果，我们只要把每45°数据，错开一行，就可以做成不同色的图表

同样重复上面的操作，就能做出下面的效果了

自动多个颜色了

●数据之间做个区分

但是，有的同学说了，这样好麻烦，我们还要做个辅助框线，才能分清，不然都连在一起了，不好看

还是改数据源

我们在每个角度直角插入一个0°就好了

每个都是，然后还是按照上面的方法作图

不需要做大的修改了，还是像上面那样，做个饼图辅助列，可以辅助显示数据

●我还不满足，这是等分的，但是实际上，我想根据数据不同做成不等分的

从数据源来处理，我们现在是把360°等分乐8份，一个份45°

公式：=ROUNDUP(C3/$C$11*360,0)

就是算这个分数占总数的比例，乘以360，然后用了小数全部向上舍入的函数roundup，让最少每一度都有一个数据

然后就和上面一样的做法，54度写一个数据，84度写一个数据，以此类推

这样不等分的去改数据源，按照上面方法作图

三、总结

●做玫瑰图，我们可以用雷达图，用非常多的角度来做雷达图的方式制作

●剩下的就是怎么去调整数据源来制作（用分割线，用0角度区分，不等分等）

●辅助标签，可以用辅助数据，加一个饼图或者圆环图来制作（教程里用的饼图，我们也可以用圆环图，他们的区别在于饼图标签可以放到外面，圆环图的标签只能放到里面）

●这里我把我写的代码贴上来，只要选中数据源，执行Main程序就好了，不同效果只要改下调用子程序的名字和参数就好（不会用的就不详细教学了）

'=============================='by-大鹅'选中要计算的数据范围，调用2个程序一个是等分的数据结构'一个是不等分的数据结构'==============================Sub Main()    做不等分的数据区域 False, TrueEnd Sub'--------------------------------------------'注意只支持单列数据选择'这个是等分的算法'1参数【真】表示一列，【假】表示多列'2参数[真]表示有分割间距，[假]表示没分割间距'--------------------------------------------Sub 做数据区域(blkz AsBoolean, ju AsBoolean)    Dim lngCount&, rng AsRange, lngJD&, r AsRange    Dim n&, i&, y&Set rng = Selection     '先去选中你要做数据的范围（只能单列选择，不要整列选择）    lngCount = rng.Count    lngJD = 360 / lngCount  '得到角度    Sheet2.Cells.ClearContentsIf blkz = TrueThenForEach r In rngFor i = 1To lngJD                n = n + 1                Sheet2.Range("a" & n).Formula = "=" & r.Address(, , , 1)NextIf ju = TrueThen                n = n + 1                Sheet2.Range("a" & n).Value = 0EndIfNextElseForEach r In rng            y = y + 1For i = 1To lngJD                n = n + 1                Sheet2.Cells(n, y).Formula = "=" & r.Address(, , , 1)NextIf ju = TrueThen                n = n + 1                Sheet2.Cells(n, y).Value = 0EndIfNextEndIfEnd Sub'--------------------------------------------'注意只支持单列数据选择'这个是【不等分】的算法'1参数【真】表示一列，【假】表示多列'2参数[真]表示有分割间距，[假]表示没分割间距'--------------------------------------------Sub 做不等分的数据区域(blkz AsBoolean, ju AsBoolean)    Dim lngCount&, rng AsRange, lngSum&, r AsRange, lngJD&    Dim n&, i&, y&Set rng = Selection     '先去选中你要做数据的范围（只能单列选择，不要整列选择）    lngCount = rng.Count    lngSum = Application.Sum(rng)  '得到总数据    Sheet2.Cells.ClearContentsIf blkz = TrueThenForEach r In rng            y = y + 1If y = lngCount Then                lngJD = IIf(ju = False, 360, 367) - nElse                lngJD = r.Value / lngSum * 360EndIfFor i = 1To lngJD                n = n + 1                Sheet2.Range("a" & n).Formula = "=" & r.Address(, , , 1)NextIf ju = TrueThen                n = n + 1                Sheet2.Range("a" & n).Value = 0EndIfNextElseForEach r In rng           y = y + 1If y = lngCount Then                lngJD = IIf(ju = False, 360, 367) - nElse                lngJD = r.Value / lngSum * 360EndIfFor i = 1To lngJD                n = n + 1                Sheet2.Cells(n, y).Formula = "=" & r.Address(, , , 1)NextIf ju = TrueThen                n = n + 1                Sheet2.Cells(n, y).Value = 0EndIfNextEndIfEnd Sub
