fake-gpu-operator源码解读

Fake GPU Operator - 项目功能与实现原理分析

前文用Fake-GPU-Operator模拟了GPU在本地电脑上的调度，于是又进一步打算研究下Fake-GPU-Operator的原理。

一、概述

Fake GPU Operator（FGO） 是一个由 Run:ai 开源的 Kubernetes Operator，核心目标是：

在没有物理 GPU 硬件的 CPU-only 节点上，完整模拟 NVIDIA GPU 资源，使 GPU 相关应用、调度器、监控系统等可以在无硬件环境中正常运行。

典型使用场景

场景	说明
CI/CD 流水线测试	在 CI 环境中测试 GPU 相关应用，无需 GPU 机器
开发调试	本地或测试集群调试 GPU 调度逻辑
大规模压测	结合 KWOK 模拟数百个 GPU 节点，测试调度器行为
学习实验	学习 Kubernetes GPU 调度、DCGM 监控等机制

二、主要功能

1. GPU 资源模拟（核心功能）

在普通节点上向 Kubernetes 声明 nvidia.com/gpu 资源
支持配置 GPU 型号（如 Tesla-K80、A100）、显存大小、GPU 数量
支持 NVIDIA MIG（Multi-Instance GPU）模拟

2. 双模式资源分配

模式	机制	适用场景
Legacy Device Plugin	Kubernetes Device Plugin API v1beta1	K8s < 1.31
DRA（Dynamic Resource Allocation）	K8s 1.31+ resource.k8s.io/v1	K8s ≥ 1.31

3. GPU 监控指标模拟

以 NVIDIA DCGM Exporter 兼容格式暴露 Prometheus 指标
指标：
- DCGM_FI_DEV_GPU_UTIL、DCGM_FI_DEV_FB_USED、DCGM_FI_DEV_FB_FREE
支持通过 Pod 注解 run.ai/simulated-gpu-utilization: "10-30" 自定义利用率范围

4. nvidia-smi 模拟

向 GPU Pod 注入模拟的 nvidia-smi 可执行文件
通过 NODE_NAME 环境变量解析节点拓扑信息

5. KWOK 集成（超大规模模拟）

与 KWOK （Kubernetes WithOut Kubelet）集成
可模拟数千个虚拟 GPU 节点，无需真实 kubelet 进程

6. Compute Domain DRA（安全隔离）

模拟 NVIDIA Compute Domains（IMEX channel）
支持多节点 GPU 工作负载的安全隔离

7. Mock Backend（真实 NVML）

支持 mock 后端模式，安装 NVIDIA nvml-mock
允许真实 NVIDIA GPU Operator 组件对接模拟 GPU
支持直接调用 NVML 的应用（如真实 nvidia-smi、CUDA 设备发现）

8. 混合模式（真实 + 模拟 GPU 共存）

可与真实 NVIDIA GPU Operator 在同一集群共存
真实 GPU 节点由真实 Operator 管理，模拟节点由 FGO 管理

三、架构设计

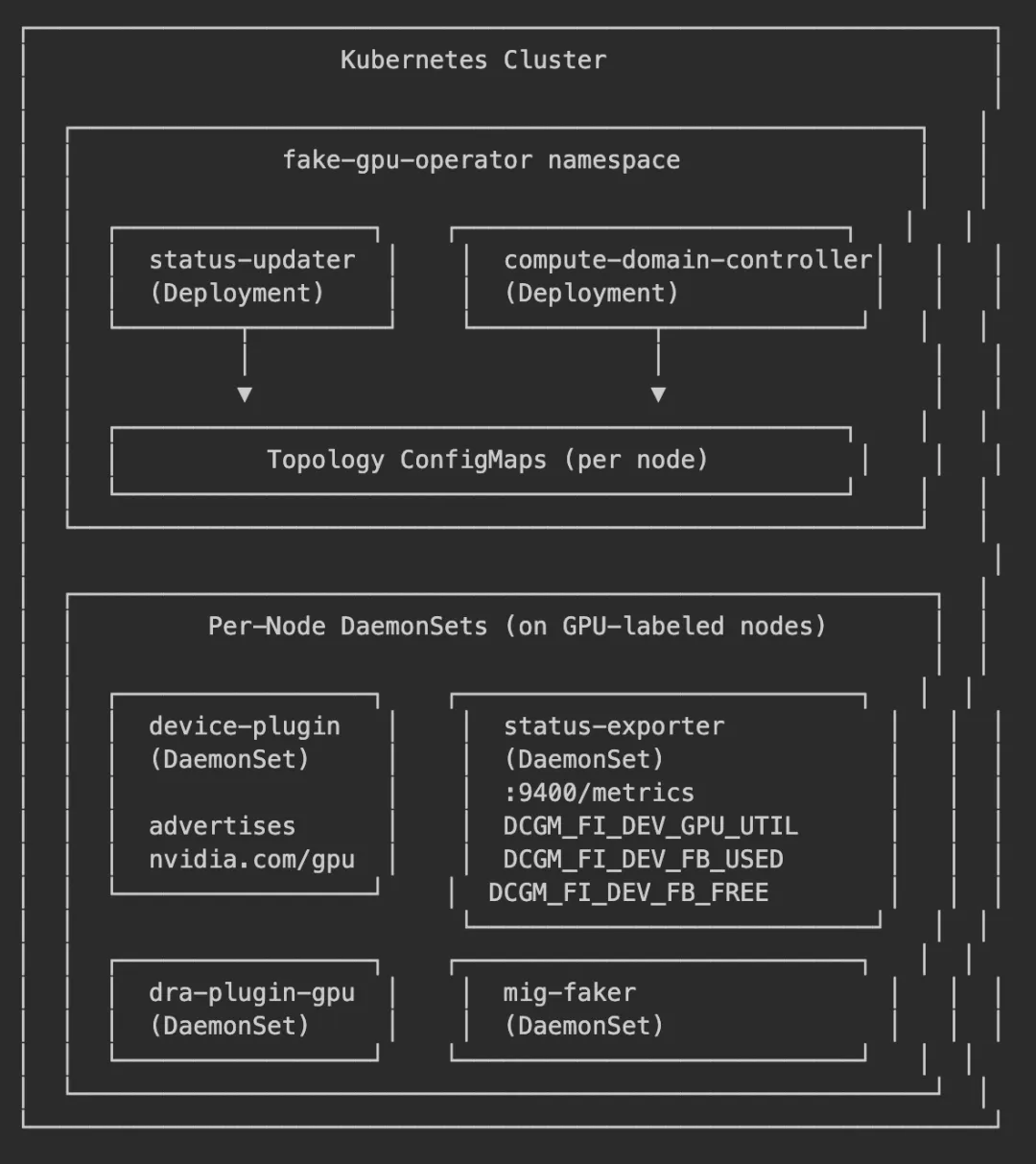

整体架构图

组件列表（13 个可执行文件）

组件	类型	功能
`status-updater`	Deployment	监听节点/Pod 事件，维护拓扑 ConfigMap
`status-exporter`	DaemonSet	暴露 Prometheus GPU 监控指标
`device-plugin`	DaemonSet	Legacy Device Plugin，声明 nvidia.com/gpu
`dra-plugin-gpu`	DaemonSet	DRA 驱动，K8s 1.31+ GPU 资源分配
`compute-domain-controller`	Deployment	管理 ComputeDomain CRD
`compute-domain-dra-plugin`	DaemonSet	ComputeDomain DRA 插件
`kwok-gpu-device-plugin`	Deployment	KWOK 节点的 GPU Device Plugin
`kwok-dra-plugin`	Deployment	KWOK 节点的 DRA 插件
`kwok-compute-domain-dra-plugin`	Deployment	KWOK 节点的 ComputeDomain DRA
`status-exporter-kwok`	Deployment	KWOK 节点的监控指标导出
`topology-server`	Deployment	提供拓扑信息查询服务
`mig-faker`	DaemonSet	NVIDIA MIG 模拟
`nvidia-smi`	注入工具	模拟 nvidia-smi 命令行工具

四、核心实现原理

4.1 拓扑配置系统（Topology ConfigMap）

FGO 的核心数据结构是存储在 Kubernetes ConfigMap 中的 拓扑配置。

集群级拓扑（Cluster Topology ConfigMap）

# 用户在 Helm values.yaml 中配置
topology:
  nodePools:
    default:
      gpuProduct: Tesla-K80
      gpuCount: 2
      gpuMemory: 11441  # MiB

存储在 topology-cm（名称可配置）中，描述每个节点池的 GPU 规格。

节点级拓扑（Node Topology ConfigMap）

每个模拟 GPU 节点对应一个独立的 ConfigMap（topology-cm-<node-name>），存储该节点的实时 GPU 状态：

gpuMemory: 11441
gpuProduct: Tesla-K80
gpus:
  - id: GPU-a1b2c3d4...  # UUID（由 nodeName+index SHA1 生成）
    status:
      allocatedBy:
        namespace: default
        pod: gpu-pod
        container: gpu-container
      podGpuUsageStatus:
        <pod-uid>:
          utilization: {min: 80, max: 100}
          fbUsed: 5720
          useKnativeUtilization: false

格式兼容性

normalize.go 实现了新旧格式自动检测和转换：

旧格式：gpuProduct/gpuCount/gpuMemory 平铺字段
新格式：嵌套 gpu.backend/gpu.profile/gpu.overrides 结构
读取时自动归一化，保持向后兼容

4.2 节点接入流程（status-updater）

status-updater 是 FGO 的控制核心，包含三个 Controller：

NodeController（节点控制器）

监听带有 run.ai/simulated-gpu-node-pool 标签的节点：

节点加入集群
    │
    ▼
isFakeGpuNode() 检查节点标签
    │
    ▼
createNodeTopologyCM()
    ├── 从集群拓扑读取节点池配置
    ├── 解析 GPU 规格（型号、显存、数量）
    ├── 为每个 GPU 生成确定性 UUID（nodeName+index → SHA1）
    └── 创建 Node Topology ConfigMap
    │
    ▼
labelNode()
    ├── nvidia.com/gpu.deploy.dcgm-exporter: "true"
    ├── nvidia.com/gpu.deploy.device-plugin: "true"
    ├── nvidia.com/gpu.deploy.dra-plugin-gpu: "true"
    └── nvidia.com/gpu.deploy.compute-domain-dra-plugin: "true"

这些标签触发 DaemonSet 在该节点上部署对应组件。

PodController（Pod 控制器）

监听调度到模拟 GPU 节点上的 GPU Pod：

Pod 调度到 GPU 节点
    │
    ▼
过滤条件：
    ├── Pod 已调度（非 Pending）
    ├── Pod 未终止
    └── Pod 是 GPU Pod（dedicated/shared/DRA）
    │
    ▼
读取节点 Topology ConfigMap
    │
    ▼
更新 GPU 分配状态
    ├── dedicated GPU pod：更新 AllocatedBy 字段
    ├── shared GPU pod：更新 PodGpuUsageStatus
    └── DRA pod：通过 ResourceClaim 解析 GPU 分配
    │
    ▼
写回 Topology ConfigMap

GPU 利用率计算策略

gpu_usage_calculator.go 按优先级依次判断：

Pod 注解 run.ai/simulated-gpu-utilization: "10-30" → 解析范围值
workloadKind 标签： TrainingWorkload → 80-100% InferenceWorkload / DistributedWorkload → 0%（使用 Knative 实时指标） InteractiveWorkload / build → 0%
PodGroup priorityClassName（Run:ai 调度器集成）
默认值 → 100%

Knative 推理工作负载：当 useKnativeUtilization=true 时，status-exporter 查询 Prometheus rate(revision_app_request_count[1m]) 动态计算 GPU 利用率，实现与实际流量的联动。

4.3 GPU 资源声明（device-plugin）

device-plugin 针对不同节点类型采用两种完全不同的策略：

真实节点（RealNodeDevicePlugin）

实现 Kubernetes Device Plugin API（gRPC），与 kubelet 交互：

启动流程：
1. 从 Node Topology ConfigMap 读取 GPU 数量
2. 为每个 GPU 生成随机 UUID（pluginapi.Device）
3. 在 /var/lib/kubelet/device-plugins/fake-nvidia-gpu.sock 启动 gRPC 服务
4. 向 kubelet 注册 nvidia.com/gpu 资源
5. ListAndWatch：持续上报设备健康状态

分配流程（Allocate）：
1. kubelet 请求分配 GPU
2. 返回 ContainerAllocateResponse：
   ├── 环境变量 MOCK_NVIDIA_VISIBLE_DEVICES=<device-ids>
   ├── 环境变量 NODE_NAME=<node-name>（供 nvidia-smi 使用）
   └── 挂载 /var/lib/runai/bin/nvidia-smi → /bin/nvidia-smi

KWOK 虚拟节点（FakeNodeDevicePlugin）

KWOK 节点没有真实 kubelet，因此 直接 PATCH 节点 Status，绕过 Device Plugin gRPC：

// fake_node.go - 直接写入节点 Capacity 和 Allocatable
nodeStatus := v1.NodeStatus{
    Capacity: v1.ResourceList{"nvidia.com/gpu": resource.NewQuantity(int64(gpuCount),resource.DecimalSI),},
    Allocatable: v1.ResourceList{"nvidia.com/gpu": resource.NewQuantity(int64(gpuCount),resource.DecimalSI),},
}
kubeClient.CoreV1().Nodes().Patch(ctx,nodeName, MergePatchType, patchBytes, ..., "status")

这是两种模式的核心区别：FAKE_NODE 环境变量控制走哪条路径。

4.4 DRA 驱动（dra-plugin-gpu）

K8s 1.31+ 的现代资源分配机制：

初始化：
1. 读取 Node Topology ConfigMap
2. 为每个 GPU 创建 resourceapi.Device 对象
3. 通过 kubeletplugin.Helper 发布 ResourceSlice

分配流程：
1. PrepareResourceClaims：解析 ResourceClaim，返回 CDI 设备 ID
2. 生成 CDI spec（Container Device Interface）
3. 注入环境变量和设备挂载到容器

CDI 设备规范：
├── nvidia.com/gpu=GPU-<uuid>
└── 包含 nvidia-smi 挂载和环境变量注入

4.5 监控指标导出（status-exporter）

status-exporter 以 NVIDIA DCGM Exporter 兼容格式暴露指标，运行于每个 GPU 节点：

数据流：
Node Topology ConfigMap
    │
    ▼ KubeWatcher（Watch ConfigMap 变更）
    │
    ├──▶ MetricsExporter（:9400/metrics）
    │        ├── DCGM_FI_DEV_GPU_UTIL{gpu, UUID, modelName, ...}
    │        ├── DCGM_FI_DEV_FB_USED
    │        └── DCGM_FI_DEV_FB_FREE
    │
    ├──▶ LabelsExporter（更新节点 Labels）
    │        └── nvidia.com/gpu.count, nvidia.com/gpu.memory 等
    │
    └──▶ FsExporter（写文件系统）
             └── /run/nvidia-topologyd/... 等拓扑文件

指标刷新策略：

ConfigMap 变更时立即刷新
每 10 秒定时刷新（更新利用率随机范围值）

4.6 ComputeDomain CRD

自定义资源 ComputeDomain（resource.nvidia.com/v1beta1）模拟 NVIDIA 多节点 GPU 隔离：

用户创建 ComputeDomain CR
    │
    ▼
compute-domain-controller
    ├── 创建 ResourceClaimTemplate
    └── 更新 ComputeDomain status（Ready/Pending）
    │
    ▼
compute-domain-dra-plugin
    └── 分配 IMEX channel 设备给 Pod

五、关键数据流

完整 GPU Pod 生命周期

1. 管理员操作：
   kubectl label node <node> run.ai/simulated-gpu-node-pool=default

2. status-updater/NodeController：
   ├── 检测到节点标签
   ├── 创建 Node Topology ConfigMap
   └── 添加 nvidia.com/gpu.deploy.* 标签

3. DaemonSet 调度（由标签触发）：
   ├── device-plugin Pod 在节点上启动
   └── status-exporter Pod 在节点上启动

4. device-plugin：
   ├── 读取 Node Topology ConfigMap（获取 GPU 数量）
   ├── 创建虚拟 GPU 设备（带 UUID）
   └── 向 kubelet 注册 nvidia.com/gpu 资源

5. 用户部署 GPU Pod：
   resources.limits: nvidia.com/gpu: 1

6. kubelet 调用 device-plugin.Allocate()：
   └── 注入 MOCK_NVIDIA_VISIBLE_DEVICES, NODE_NAME, nvidia-smi 挂载

7. status-updater/PodController：
   ├── 检测到 GPU Pod 调度
   ├── 计算 GPU 利用率（注解/workloadKind/默认值）
   └── 更新 Node Topology ConfigMap（GPU 分配状态）

8. status-exporter：
   ├── Watch 到 ConfigMap 变更
   └── 更新 Prometheus 指标（DCGM_FI_DEV_GPU_UTIL 等）

六、配置系统

环境变量（关键）

变量	说明
`TOPOLOGY_CM_NAME`	集群拓扑 ConfigMap 名称
`TOPOLOGY_CM_NAMESPACE`	拓扑 ConfigMap 命名空间
`NODE_NAME`	当前节点名（DaemonSet 通过 downward API 注入）
`FAKE_GPU_OPERATOR_NS`	Operator 命名空间
`PROMETHEUS_URL`	Prometheus 地址（Knative 利用率计算用）
`DISABLE_NODE_LABELING`	禁用节点自动打标签
`FAKE_NODE`	标识为 KWOK 虚拟节点模式
`RUNAI_INTEGRATION_ENABLED`	启用 Run:ai 调度器集成

Helm Values 关键配置

topology:
  nodePools:
    default:
      gpuProduct: Tesla-K80   # GPU 型号
      gpuCount: 2             # 每节点 GPU 数量
      gpuMemory: 11441        # 显存 MiB

# 新格式（支持 mock backend）
topology:
  nodePools:
    my-pool:
      gpu:
        backend: fake         # 或 mock（使用真实 NVML）
        profile: a100         # mock 模式下的 GPU profile

draPlugin:
  enabled: true              # 启用 DRA（K8s 1.31+）
devicePlugin:
  enabled: false             # 禁用 Legacy Device Plugin

kwokDraPlugin:
  enabled: true              # 启用 KWOK 支持

computeDomainController:
  enabled: true              # 启用 ComputeDomain CRD

七、技术栈

技术	版本	用途
Go	1.24	主要编程语言
Kubernetes	1.34	目标平台
controller-runtime	v0.22	Controller 框架
k8s.io/kubelet	v0.34	Device Plugin API
k8s.io/dynamic-resource-allocation	v0.34	DRA 框架
NVIDIA k8s-dra-driver-gpu	latest	DRA 驱动基础
Prometheus client_golang	v1.23	指标暴露
Helm	3.x	部署打包
KWOK	v0.7	虚拟节点模拟

八、项目目录结构

下面是整个代码仓库的概览图及各个模块的主要功能，其中的细节还有进一步学习研究。

fake-gpu-operator/
├── cmd/                          # 13 个可执行文件入口
│   ├── device-plugin/            # Legacy Device Plugin
│   ├── dra-plugin-gpu/           # DRA GPU 驱动
│   ├── status-updater/           # 节点/Pod 状态控制器
│   ├── status-exporter/          # Prometheus 指标导出
│   ├── status-exporter-kwok/     # KWOK 节点指标导出
│   ├── compute-domain-controller/ # ComputeDomain 控制器
│   ├── compute-domain-dra-plugin/ # ComputeDomain DRA
│   ├── kwok-gpu-device-plugin/   # KWOK GPU Device Plugin
│   ├── kwok-dra-plugin/          # KWOK DRA 插件
│   ├── kwok-compute-domain-dra-plugin/
│   ├── topology-server/          # 拓扑信息服务
│   ├── mig-faker/                # MIG 模拟
│   └── nvidia-smi/               # nvidia-smi 模拟工具
│
├── internal/                     # 内部实现包
│   ├── common/
│   │   ├── topology/             # 拓扑数据结构、ConfigMap 操作
│   │   ├── constants/            # 常量定义（标签、注解、环境变量）
│   │   ├── config/               # 配置验证
│   │   ├── kubeclient/           # Kubernetes 客户端封装
│   │   ├── profile/              # GPU profile 解析
│   │   └── app/                  # App 运行框架
│   ├── deviceplugin/             # Device Plugin 实现
│   │   ├── real_node.go          # 真实节点 Device Plugin
│   │   └── fake_node.go          # KWOK 虚拟节点 Device Plugin
│   ├── dra-plugin-gpu/           # DRA 驱动实现
│   │   ├── driver.go             # DRA 驱动核心
│   │   ├── state.go              # 设备状态管理
│   │   ├── cdi.go                # CDI 规范生成
│   │   └── discovery.go          # GPU 设备发现
│   ├── status-updater/
│   │   ├── controllers/
│   │   │   ├── node/             # 节点控制器
│   │   │   ├── pod/              # Pod 控制器
│   │   │   ├── mock/             # Mock backend 控制器
│   │   │   └── runai/            # Run:ai 集成控制器
│   │   └── handlers/
│   │       ├── node/             # 节点事件处理（标签、ConfigMap）
│   │       └── pod/              # Pod 事件处理（GPU 分配、利用率）
│   ├── status-exporter/
│   │   ├── watch/                # ConfigMap Watch
│   │   └── export/
│   │       ├── metrics/          # Prometheus 指标
│   │       ├── labels/           # 节点标签更新
│   │       └── fs/               # 文件系统导出
│   ├── migfaker/                 # MIG 模拟
│   ├── compute-domain-controller/ # ComputeDomain 控制器
│   └── kwok-*/                   # KWOK 相关实现
│
├── pkg/
│   └── compute-domain/           # ComputeDomain 公共包
│
├── deploy/
│   └── fake-gpu-operator/        # Helm Chart
│       ├── templates/            # K8s 资源模板
│       └── crds/                 # ComputeDomain CRD 定义
│
├── docs/                         # 文档
├── test/                         # E2E 测试
└── hack/                         # 构建脚本
