PFA2分析软件

Photron FASTCAM Analysis(PFA2) 是一款功能强大的工具，可用于测量视频素材中的位移、加速度和速度。它利用先进的模式匹配技术自动跟踪标记点和特征点，使各种经验水平的用户都能轻松进行运动分析。

从观察到量化

简洁直观的界面，对于Photron 相机用户来说是非常熟悉，只需点击几下鼠标，即可快速计算并显示位移、速度和加速度随时间的变化。

用户友好型操作

选择测量点并选择跟踪算法，输入已知长度以校准图像比例并定义坐标系。完成这些简单的步骤后，选择“开始跟踪模式”按钮以完成该过程，点将自动跟踪。

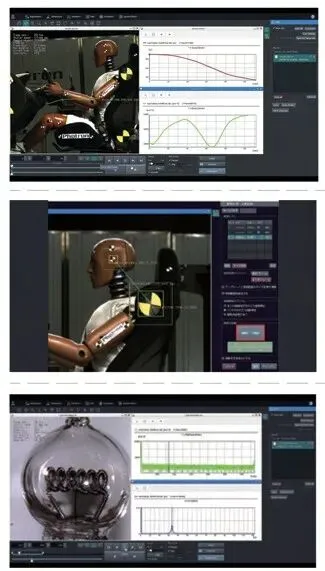

显示跟踪结果

分析完成后，打开绘图工具并确定要显示的点参数。可以打开多个图表，所有图表都动态链接到原始图像序列。如果存在共同的时间参考，也可以导入捕获的外部传感器数据进行显示

分析结果的输出格式

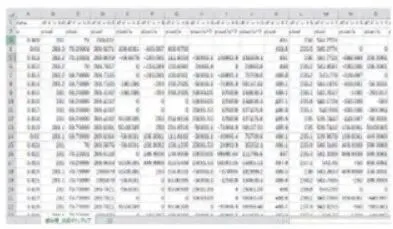

使用“布局保存”功能，可以将跟踪的图像序列和生成的图表合并并保存为标准视频文件（例如 .AVI、.MP4 或 .MOV），用于存档、报告和演示。原始数据可以导出为 CSV 文件格式，以便进行更详细的分析和处理

可以在很多试验测试中使用PFA2辅助分析。

分析数据：

位移（X、Y、绝对值）速度（X、Y、绝对值）加速度（X、Y、绝对值）

频率（FFT）亮度（面积、周长）轴承直径（水平，垂直）

距离（绝对位移、绝对速度、绝对加速度）

图表类型：

XT、复合、FFT

导出文件格式

*视频：.avi、.mp4、.mov *静态图像系列：.bmp、.tif、.jpg、.png

*包含布局（合并图像和图表）

数据：.csv
