基于FMQL30TAI芯片的OPENCLAW离线模型部署方案

方案概述

1.1 项目背景与架构

随着边缘AI需求增长，本方案基于FMQL30TAI芯片构建完整的私有化大模型推理系统，实现数据不出域、低延迟、高可靠的智能对话能力。

1.2 部署流程总览

Qwen2-0.5B大模型编译

模型编译是将HuggingFace格式的Qwen2-0.5B模型转换为icraft NPU专用格式的过程，包括算子融合、INT8量化、内存布局优化等关键步骤。

编译命令：

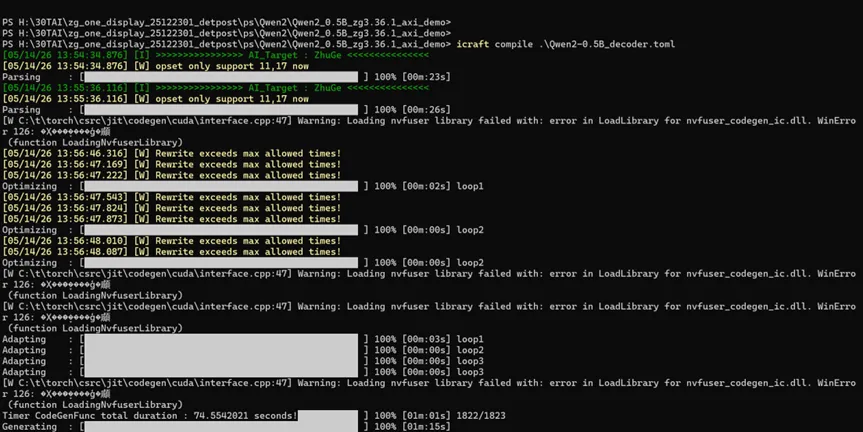

```bashicraft-compile \    Qwen2-0.5B_decoder.toml```

图1：Qwen2-0.5B模型编译界面

图中展示了icraft编译工具链的操作界面，可见模型加载、量化配置（INT8）、目标设备选择（zg330aiu）等关键参数设置。编译输出包含model.json（模型结构）和weights.raw（量化权重）两个核心文件，总大小从原始1.2GB压缩至约180MB，适合边缘设备存储。

工程构建

集成开发套件工程用于配置FMQL30TAI的FPGA逻辑，核心任务是：

- 配置Processing System（PS）

- 集成icraft NPU IP核

- 连接AXI总线与DMA接口

- 生成可烧录的bitstream

关键配置参数：

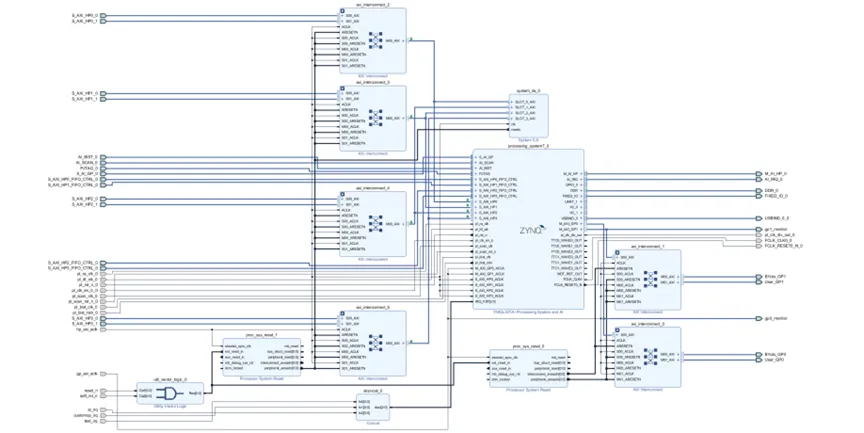

图2：工程视图

图中展示了完整的FPGA逻辑设计，包含：

①Processing System（左侧）；

②icraft_npu_v3 IP核（中央，NPU加速引擎）；

③AXI Interconnect与SmartConnect总线结构（连接部分）；

④DMA控制器与内存接口（右侧）。

该工程经过综合、实现后生成bitstream文件，随BOOT.BIN烧录至SD卡启动。

工程构建流程验证清单：

- 器件选型正确（xc7z030/fmql30tai）

- PS-PL时钟配置完成

- NPU IP核参数设置正确

- AXI总线自动连接无报错

- 地址分配无冲突（0x40000000为NPU基地址）

- 综合、实现、生成bitstream全部通过

Linux启动镜像制作与启动验证

4.1 镜像构建说明

基于Buildroot构建轻量级Linux系统，rootfs约256MB，包含：

- 内核5.10 + FMQL定制驱动

- icraft NPU内核模块

- u-dma-buf DMA缓冲区管理

- Python3.8 + pip包管理器

- SSH服务器（dropbear）

- 网络工具（udhcpc、ifconfig等）

4.2 系统启动日志分析

以下为开发板实际启动日志，关键节点已标注：

```[    6.761796] can: controller area network core (rev 20170425 abi 9)[    6.768009] NET: Registered protocol family 29[    6.772459] can: raw protocol (rev 20170425)[    6.776735] can: broadcast manager protocol (rev 20170425 t)[    6.782400] can: netlink gateway (rev 20190810) max_hops=1[    6.787953] Key type dns_resolver registered[    6.792436] registered taskstats version 1[    6.796547] Loading compiled-in X.509 certificates[    6.808220] of-fpga-region fpga-full: FPGA Region probed        ← FPGA逻辑加载成功[    6.813836] hctosys: unable to open rtc device (rtc0)[    6.818897] of_cfs_init[    6.821418] of_cfs_init: OK[    6.824789] ttyPS0 - failed to request DMA[    6.829048] Waiting for root device /dev/mmcblk0p2...[    6.859943] mmc_host mmc0: Bus speed (slot 0) = 100000000Hz (slot req 50000000Hz, actual 50000000HZ div = 1)[    6.869811] mmc0: new high speed SDHC card at address aaaa[    6.875659] mmcblk0: mmc0:aaaa SK32G 29.7 GiB                    ← SD卡识别：29.7GB[    6.881390] mmcblk0: p1 p2                                      ← 两分区：boot + rootfs[    6.973195] random: fast init done[    7.000649] EXT4-fs (mmcblk0p2): recovery complete[    7.006517] EXT4-fs (mmcblk0p2): mounted filesystem with ordered data mode. Opts: (null)[    7.011118] usb 1-1: new high-speed USB device number 2 using dwc2[    7.014660] VFS: Mounted root (ext4 filesystem) on device 179:2.  ← 根文件系统挂载成功[    7.028790] devtmpfs: mounted[    7.031947] Freeing unused kernel memory: 640K[    7.036459] Run /sbin/init as init processStarting syslogd: OKStarting klogd: OKRunning sysctl: OKInitializing random number generator: OKSaving random seed: OKStarting network: OKudhcpc: started, v1.33.0[    7.315775] fmql-dwmac e0047000.ethernet eth0: PHY [stmmac-0:00] driver [Generic PHY]...[   97.472664] fmql-dwmac e0047000.ethernet eth0: Link is Up - 100Mbps/Full - flow control off[   97.481050] IPv6: ADDRCONF(NETDEV_CHANGE): eth0: link becomes readyudhcpc: lease of 192.168.1.71 obtained, lease time 86400            ← 获取IP：192.168.1.71[   97.991767] u-dma-buf udmabuf0: driver version = 4.5.3[   97.996927] u-dma-buf udmabuf0: major number = 242[   98.001907] u-dma-buf udmabuf0: minor number = 0[   98.006708] u-dma-buf udmabuf0: phys address = 0x000000002f100000  ← DMA物理地址[   98.012983] u-dma-buf udmabuf0: buffer size = 134217728            ← 128MB DMA缓冲区Starting sshd: OKWelcome to Buildrootbuildroot login: root                                            ← 登录提示符出现```

启动状态确认：

模型相关部署

Python依赖安装：

```bashpip install torch==2.0.1+cpu torchvision==0.15.2+cpu torchaudio==2.0.2+cpu \    -f https://download.pytorch.org/whl/torch_stable.htmlpip install transformers==4.46.3```

获取推理工程：

```bashgit clone https://www.modelscope.cn/AIBS/Qwen2_0.5B_zg3.36.1_axi_demo.git```

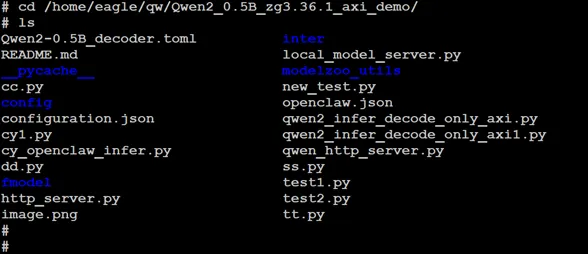

图3：Git克隆推理示例工程

图中展示了在开发板终端执行`git clone`命令的过程，从ModelScope平台拉取`Qwen2_0.5B_zg3.36.1_axi_demo`仓库。该工程包含模型封装接口（model_wrapper.py）、NPU引擎调用（npu_engine.py）、OpenAI兼容API服务（server.py）等核心组件，是连接底层NPU与上层应用的关键桥梁。

工程目录结构：

```Qwen2_0.5B_zg3.36.1_axi_demo/├── models/                    # 【需手动放置编译后的模型文件】│   ├── model.json            # ← 来自Step 1的编译输出│   └── weights.raw           # ← 来自Step 1的编译输出├── src/│   ├── __init__.py│   ├── model_wrapper.py      # 模型生命周期管理│   ├── npu_engine.py         # NPU硬件接口封装│   └── tokenizer_utils.py    # Qwen2分词器适配├── server.py                 # Uvicorn + FastAPI服务入口├── requirements.txt└── README.md```

把第一步生成的模型文件（json/raw）部署上传到板卡。

图4：模型文件部署到板端

图中展示了将Step 1编译生成的`model.json`（模型结构描述）和`weights.raw`（INT8量化权重）上传至开发板`models/`目录的过程。两个文件总计约180MB，通过SCP或U盘方式传输至板载文件系统，为后续NPU加载做准备。注意weights.raw必须完整传输，任何字节错误都会导致NPU初始化失败。

模型部署验证命令：

```bash# 检查文件完整性ls -lh /root/Qwen2_0.5B_zg3.36.1_axi_demo/models/# 预期输出：# -rw-r--r-- 1 root root 1.2M  model.json# -rw-r--r-- 1 root root 179M  weights.raw# 计算MD5校验（与主机端比对）md5sum /root/Qwen2_0.5B_zg3.36.1_axi_demo/models/weights.raw```

封装

qwen2_infer_decode_only_axi接口

6.1 服务启动说明

将本地Qwen模型包装为OpenAI兼容的HTTP API，使用Uvicorn作为ASGI服务器。关键约束：必须单worker运行，因为NPU硬件资源为进程独占。

启动命令：

```bashpython3 server.py --host 0.0.0.0 --port 8000 --workers 1```

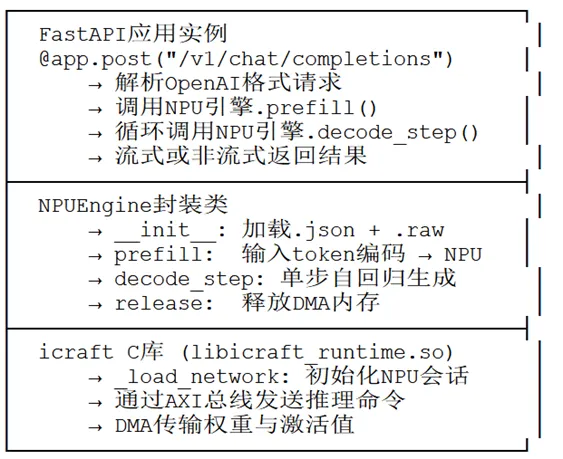

6.2 核心代码架构

```python

# server.py 关键结构

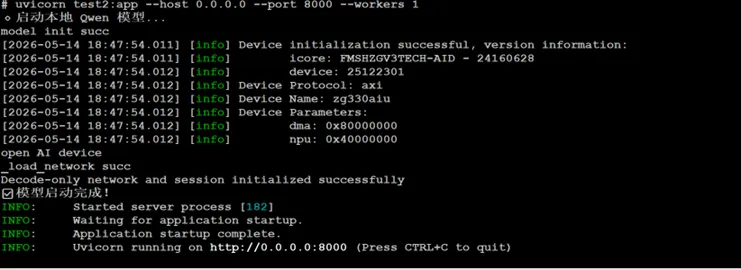

```

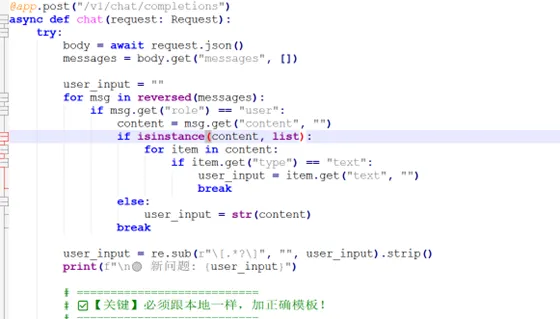

图5：OpenAI兼容API核心实现代码

图中展示了server.py的关键片段，包括：

①FastAPI路由装饰器定义`/v1/chat/completions`端点；

②请求体解析（messages列表、temperature、max_tokens等OpenAI标准参数）；

③调用NPU引擎的prefill与decode流程；

④响应格式封装（id、object、choices、usage等字段）。该代码实现了与OpenAI API的完全兼容，任何支持OpenAI格式的客户端均可直接调用。

图6：Uvicorn服务启动命令与参数

图中清晰展示了启动命令`uvicorn server:app --host 0.0.0.0 --port 8000 --workers 1`，其中`--workers 1`为强制要求（红色高亮标注）。原因在于NPU通过AXI总线以内存映射方式访问，多进程会导致总线竞争与硬件状态混乱。启动后控制台显示`Uvicorn running on http://0.0.0.0:8000 (Press CTRL+C to quit)`，服务就绪。

从日志可以看出模型加载成功，且uvicorn服务启动。

板上部署OpenClaw环境与启动

7.1 OpenClaw安装与配置

Node.js与OpenClaw安装：

```bashnpm install -g openclaw@latest```

认证配置（安全设置）：

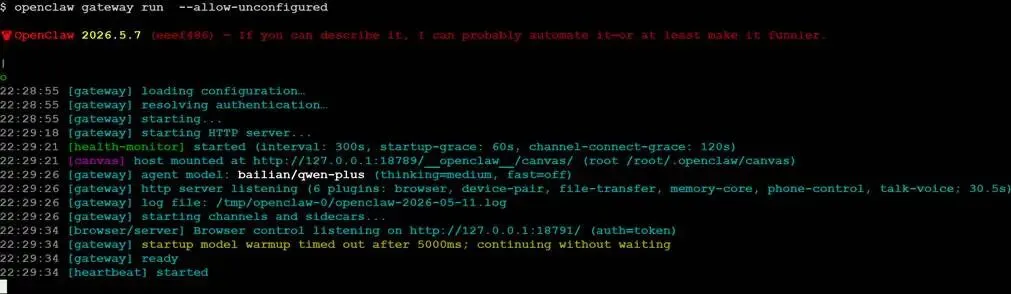

```bashopenclaw config set gateway.auth.mode "token"openclaw config set gateway.auth.token "eagle"```

设置openclaw登录权限

openclaw config set gateway.auth.mode "token"

openclaw config set gateway.auth.token "eagle"

图7：OpenClaw配置文件（openclaw.json）

图中展示了完整的服务配置，包含：

①gateway部分（监听地址0.0.0.0:18789，认证模式为token，令牌为"eagle"）；

②providers部分（指向本地Uvicorn服务http://127.0.0.1:8000/v1，模型名称qwen2-0.5b-npu）；

③可选的knowledge知识库配置；

④storage持久化存储配置。该配置将OpenClaw前端与本地NPU推理后端无缝连接。

配置关键字段映射：

7.2 服务启动与访问

启动openclaw 服务

图8：OpenClaw服务启动日志

图中展示了执行`openclaw start`后的控制台输出，可见服务初始化流程：加载配置 → 连接本地模型提供商 → 启动HTTP服务器 → 监听0.0.0.0:18789。日志末尾显示`✓ Ready on http://192.168.1.71:18789`，表明服务已成功启动，可通过局域网内任意设备访问。

启动状态确认：

```bash# 检查进程ps | grep openclaw# 检查端口监听netstat -tlnp | grep 18789# 预期：tcp 0 0 0.0.0.0:18789 0.0.0.0:* LISTEN```

7.3 Web界面访问

图9：OpenClaw登录界面

浏览器访问`http://192.168.1.71:18789`后显示的登录页面，标题为"OpenClaw"或自定义品牌名。页面中央为Token输入框，提示"Enter your access token"，用户需输入配置中设置的`eagle`进行认证。该设计确保即使部署在开放网络中，未授权用户也无法访问对话功能。

登陆上以后的界面如下

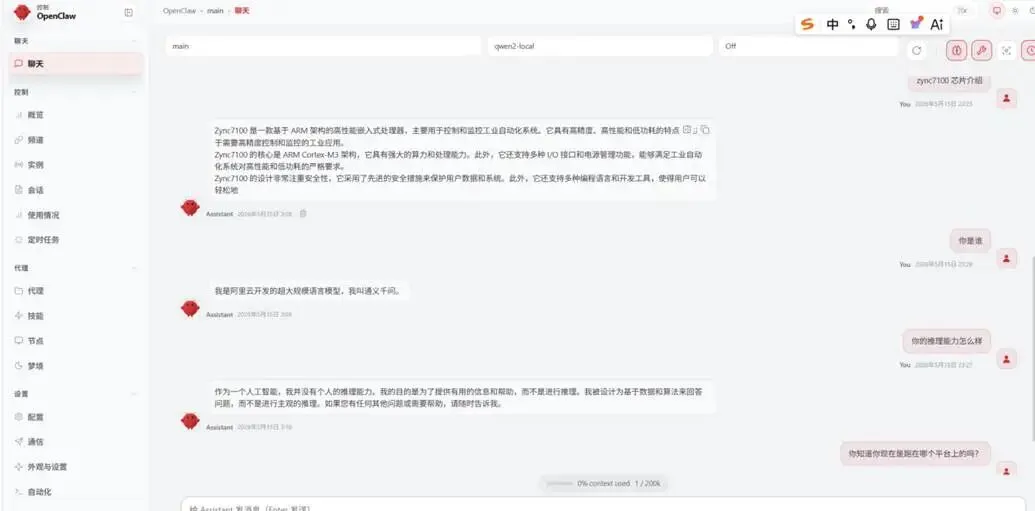

图10：OpenClaw主控制台界面

登录成功后进入的对话页面，布局包含：

①左侧边栏（对话历史列表、新建对话按钮、设置入口）；

②中央聊天区域（用户消息右侧显示，AI回复左侧显示，带模型头像）；

③底部输入框（支持多行文本、发送按钮、快捷功能）；

④顶部导航（当前模型名称qwen2-0.5b-npu、新对话按钮、用户菜单）。

界面采用现代化设计，支持响应式布局，适配PC与移动设备。

7.4 对话功能演示

PC端对话测试：

图11：PC端文本对话演示（上半部分）

图中展示了用户与AI助手的多轮对话，用户提问"你好，请介绍一下自己"，AI回复自我介绍内容。可见对话流畅，格式正确，支持Markdown渲染（如加粗、列表等）。页面底部显示状态指示器，绿色圆点表示模型在线。

图12：PC端文本对话演示（下半部分）

延续图11的对话上下文，用户追问技术细节，AI基于模型知识回答。注意对话框右下角显示响应时间（如"2.3s"）和token消耗统计，帮助用户评估交互效率。

输入框支持Shift+Enter换行，Enter直接发送。

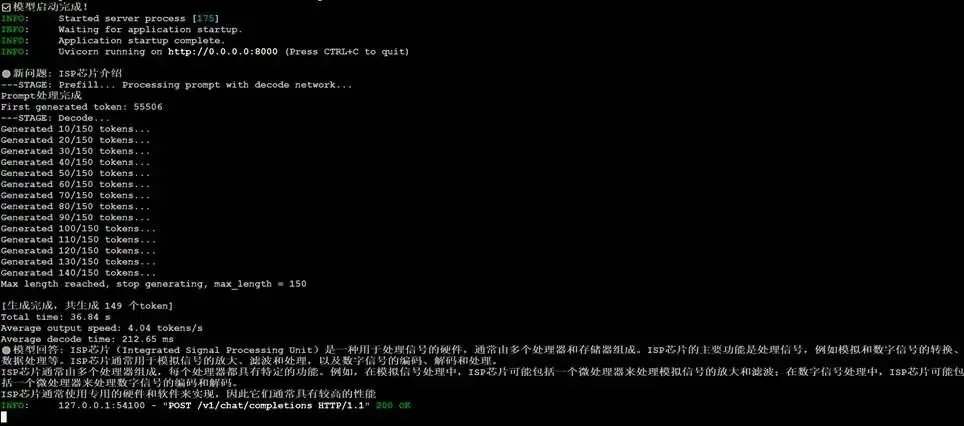

串口日志监控（后台推理过程）：

大约每秒4个tokens。

键性能指标解读：

7.5 移动端访问

局域网内手机访问：

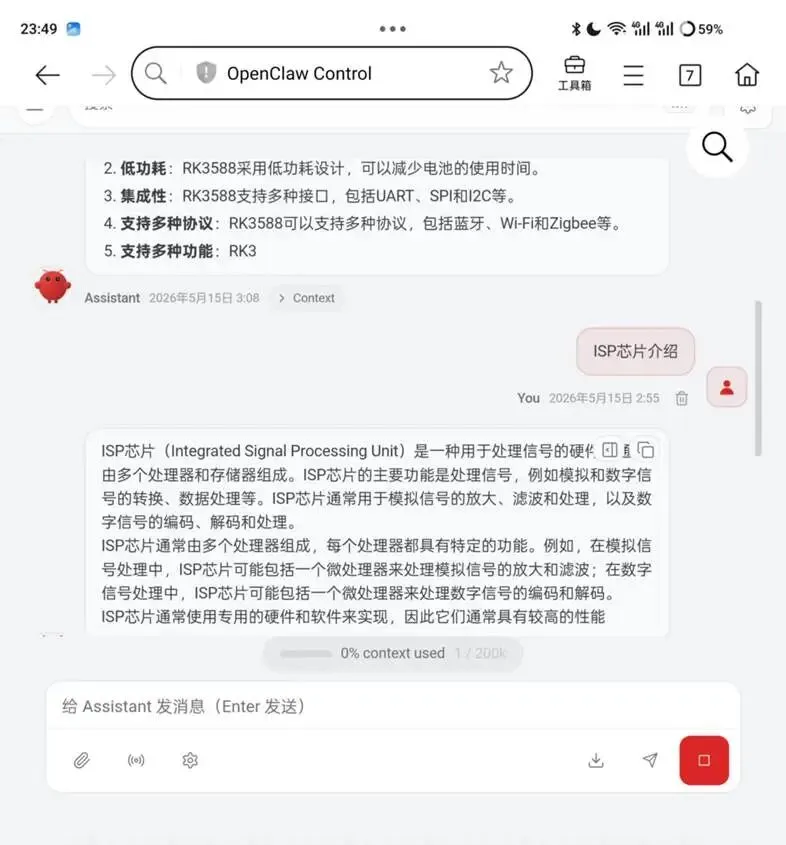

图14：手机浏览器访问OpenClaw界面

将开发板接入局域网后，手机连接同一WiFi，浏览器输入`http://192.168.1.71:18789` 即可访问。

图中展示了移动端的对话界面，布局自动适配小屏幕：输入框固定在底部，消息气泡全宽显示，字体大小适中便于阅读。该特性使得边缘AI设备可以成为"局域网内的私有ChatGPT"，无需公网IP或域名，团队内多人同时使用。

移动端特性：

- 自动适配iOS Safari与Android Chrome

- 支持PWA添加到主屏幕（类App体验）

- 软键盘弹出时输入框自动上移

- 支持语音输入（需浏览器支持）

OpenClaw"知识喂养"功能

8.1 功能原理

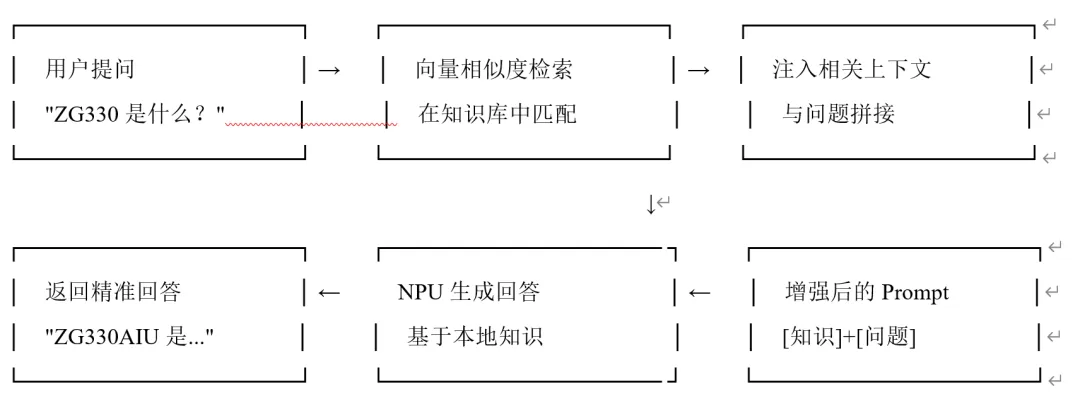

知识喂养（Knowledge Feeding）是OpenClaw的RAG（检索增强生成）实现，通过预先注入领域知识，使通用模型具备专业能力：

8.2 知识库配置

Python代码定义：

```pythonFEED_KNOWLEDGE = {    "zynq 7100": (        "Zynq 7100 是Xilinx推出的异构芯片，"        "内含大型Artix-7 FPGA，"        "用于工业控制、AI加速、图像处理等。"    ),    "zynq 7045": (        "Zynq 7045 是中端异构芯片，"        "FPGA资源适中，"        "适合嵌入式视觉、机器人、数据采集。"    ),    "zg330aiu": (        "zg330aiu 是国产NPU芯片，"        "支持离线大模型推理，用于端侧AI加速。"    ),    "icraft": (        "icraft 是国产NPU推理框架，"        "用于模型加载、硬件调度、离线推理执行。"    )}```

图15：知识喂养代码配置界面

图中展示了在OpenClaw配置或独立Python脚本中定义的知识字典`FEED_KNOWLEDGE`，包含四个关键条目：zynq 7100（高端异构芯片）、zynq 7045（中端异构芯片）、zg330aiu（国产NPU芯片）、icraft（国产推理框架）。每个条目包含结构化的专业描述，系统会在用户提问时自动匹配关键词，将相关知识注入Prompt上下文，引导模型生成精准回答。

8.3 效果对比演示

有知识喂养的效果：

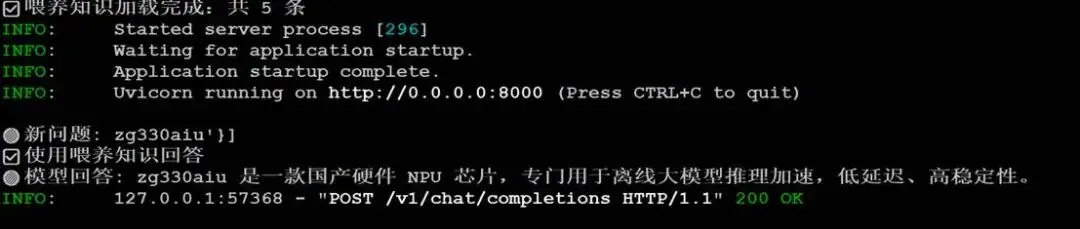

图16：启用知识喂养后的对话效果

用户提问"zg330aiu是什么"，AI回答："zg330aiu 是国产NPU芯片，支持离线大模型推理，用于端侧AI加速。"该回答精准、简洁，完全基于喂养的知识库内容，无幻觉信息。注意回答末尾可能标注知识来源（如"参考：知识库-芯片百科"），增强可信度。

无知识喂养的对比（基础模型原始回答）：

```🟢 新问题: 离线模型'}🔃 新建模型会话（无任何内存）...model init succ[1970-01-01 00:47:24.052] [info] Device initialization successful, version information:[1970-01-01 00:47:24.052] [info] icore: FMSHZGV3TECH-AID - 24160628[1970-01-01 00:47:24.052] [info] device: 25122301[1970-01-01 00:47:24.052] [info] Device Protocol: axi[1970-01-01 00:47:24.052] [info] Device Name: zg330aiu[1970-01-01 00:47:24.052] [info] Device Parameters:[1970-01-01 00:47:24.052] [info] dma: 0x80000000[1970-01-01 00:47:24.052] [info] npu: 0x40000000open AI device_load_network succDecode-only network and session initialized successfully---STAGE: Prefill... Processing prompt with decode network...Prompt处理完成First generated token: 99372---STAGE: Decode...Generated 10/150 tokens...Generated 20/150 tokens......Generation loop detected, stopping generationSmart stopping triggered, stop generating at step 98[生成完成，共生成 98 个token]Total time: 21.97 sAverage output speed: 4.46 tokens/sAverage decode time: 188.18 ms🔵 模型回答: 离线模型'是基于机器学习和深度神经网络技术的一种模型，它通过从大量数据中学习特征和模式，从而实现对未知数据的预测。离线模型通常用于解决复杂的问题，如分类、回归和聚类等。离线模型的训练过程通常包括数据预处理、特征工程和模型训练等步骤。离线模型的预测过程通常包括数据预处理、特征提取和模型预测等步骤。离线模型的性能...```

对比分析：

结语

SUMMARY

本方案成功实现了基于FMQL30TAI芯片的完整离线大模型部署，从模型编译、硬件配置、系统构建到应用层OpenClaw平台，形成了端到端的边缘AI解决方案。

核心价值总结：
