XPS峰位移动能说明什么?

说明：本文主要介绍 XPS 峰位移动和表面化学态、能量校准、谱峰组分、界面电势之间的关系。

XPS峰位移动发生在哪个能量坐标上？

XPS 谱图横坐标是结合能。仪器测出光电子动能后，按入射光能量、动能和功函数换算出电子原来所在的能级位置。峰位移动属于结合能坐标上的位移，化学含义来自相邻谱区、峰形和参照条件。

核心能级峰来自内层电子，C 1s、O 1s、Ni 2p、V 2p 这类峰各有固定能区。元素种类决定峰所在的大致区间，化学环境决定同一元素峰心的小幅移动。校准参照、样品导电状态和表面电势会改变整张谱的横向位置。

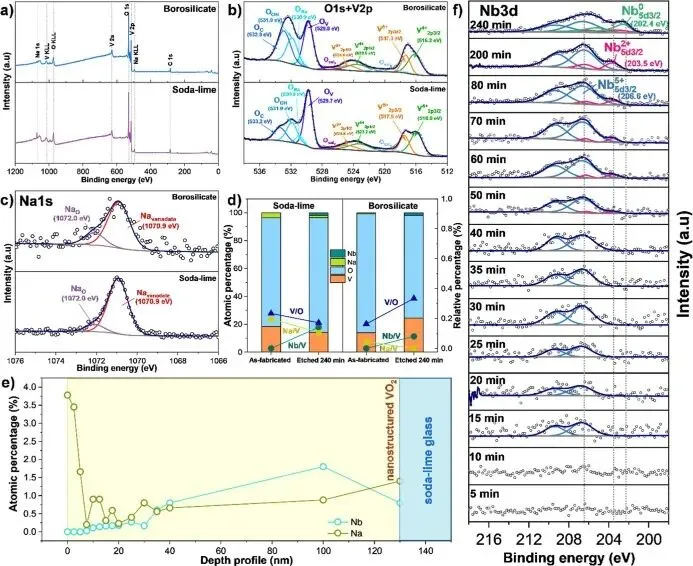

全谱能确认表面元素组成，高分辨谱给出单个能级的峰心、峰宽、峰面积和肩峰。薄膜样品还会出现深度方向的成分梯度，表面层、界面层和基底层的结合能坐标处在不同参照条件下。深度剖析中的 Nb 3d 序列、Na 1s 强度和 O 1s/V 2p 组分变化，都属于同一能量标尺上的表面信号。

同一元素峰位移动怎样对应表面化学态变化？

同一种元素周围的配位原子、电负性和价态改变时，核心电子感受到的有效核电荷会变。金属中心失去电子密度后，核心能级常向高结合能方向移动；局域电子屏蔽增强时，峰心会向低结合能方向移动。这个方向还受终态弛豫和导电载流子的屏蔽能力调节。

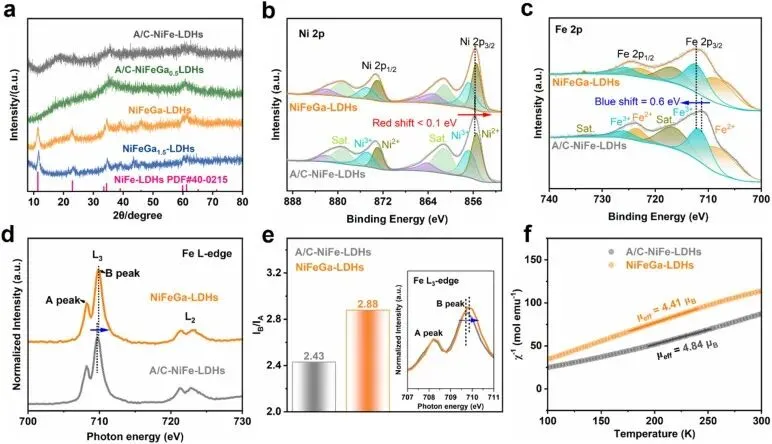

NiFeGa-LDH 中Ni 2p、Fe 2p与 Fe L-edge 吸收谱并排记录金属中心的电子态变化。XPS 记录表面几个纳米内的核心能级，软 XAS 记录未占据态和平均价态响应，峰位、白线和边位分别对应不同能级尺度。金属中心周围的羟基、氧配位和掺杂阳离子会同步改写相关谱区。

有机骨架或配位聚合物中的N 1s 包络会随配位状态改变。亚胺氮、配位氮和质子化氮的峰心不同，同一能区可分辨多个化学态峰。峰面积比例记录各组分的表面占比，峰心差异记录氮原子周围的电子环境。

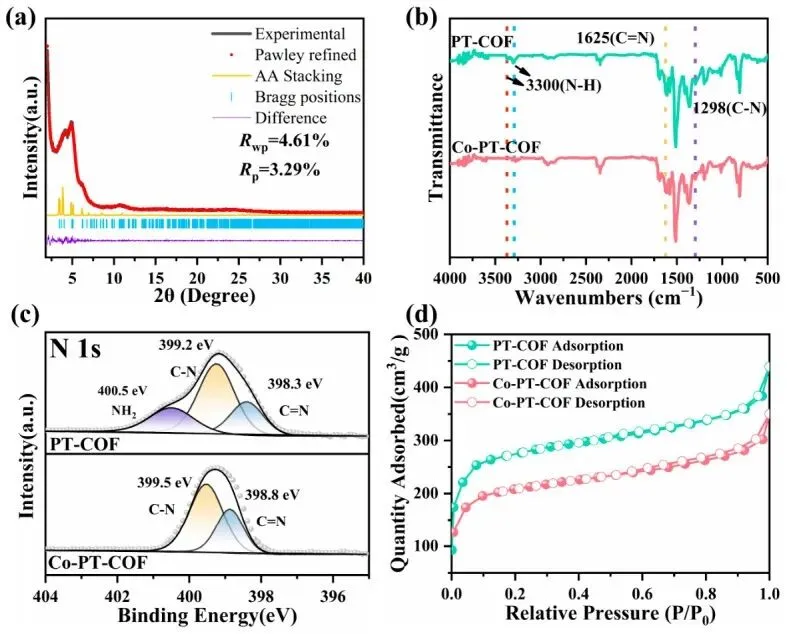

配位后的 N 1s 峰心向不同结合能区段分布，金属-氮键和骨架氮环境形成可分辨的表面谱区。该类变化保留在高分辨谱的峰心、峰宽和面积比例中。

整张谱一起移动时样品状态发生什么

金属、导电碳和致密氧化物的荷电行为不同。绝缘样品在 X 射线照射下容易积累正电荷，所有核心峰会沿结合能方向整体漂移。整谱刚性移动更接近能量参照变化，单个峰相对移动才更接近化学态差异。

C 1s 参照峰、费米边、内标样和电荷中和条件都会改变峰位坐标。survey 中所有元素峰保持相同间距并整体平移时，表面电势或荷电状态的贡献更大；O 1s、金属 2p、卤素 3d 的相对峰距改变时，局域成键和价态参与了峰位分配。

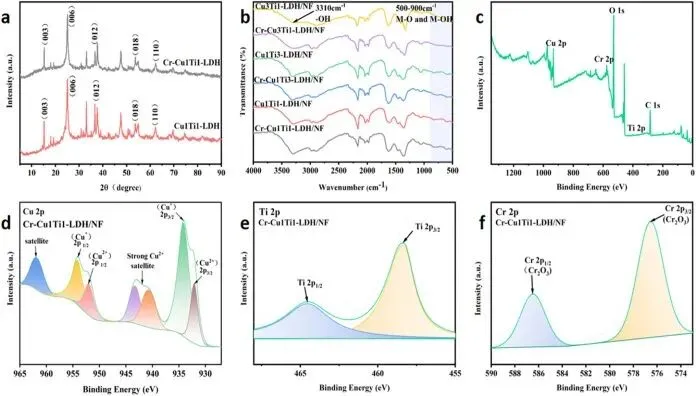

多金属氢氧化物、氧化物和复合薄膜的全谱里，主峰、杂质峰和基底峰会并列出现。Cu 2p、Ti 2p、Cr 2p 的能区相距较远，整谱漂移依靠多个元素峰的相对位置核对；某一个元素峰单向移动时，峰宽、背景函数和自旋轨道间距会直接改变拟合峰心。

峰位/峰形一起变化时怎样读取不同组分

峰位移动很少只表现为单个峰心平移。表面羟基、晶格氧、吸附氧、缺陷邻域氧会把O 1s拉成不对称包络；金属 2p 还会叠加自旋轨道双峰和卫星峰。峰形变化记录组分数量和峰宽分布，峰心位置记录各组分的结合能。

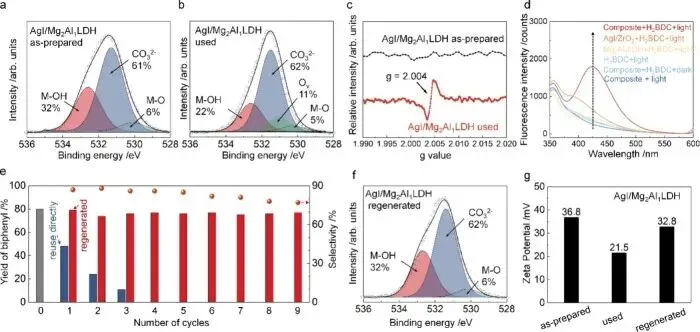

AgI/MgAl-LDH 反应前后O 1s 包络中，M-OH、CO₃^2-、NO₃^- 和水相关组分的比例发生改变。再生后 O 1s 谱保留部分表面氧环境，峰面积、峰宽和峰心共同记录反应前后的表面状态。表面羟基和碳酸根相关峰占据高结合能区段。

分峰时，背景、峰形函数、半峰宽和自旋轨道间距会改变峰心和面积。谱图读取要求每个组分对应明确化学环境、能区范围和相邻元素谱区。金属 2p 的卫星峰、O 1s 的高结合能肩峰、C 1s 的含氧碳峰，分别占据不同峰形位置。

价带谱、Auger参数和XAS分别记录哪些能级信息？

XPS 核心能级峰主要记录内层电子束缚能，价带谱贴近费米能级附近的占据态。Auger 参数把核心能级和 Auger 动能放到同一能量差中，能削弱荷电漂移对化学态读取的干扰。XAS 吸收边和白线强度则记录未占据态、平均价态和局域对称性。

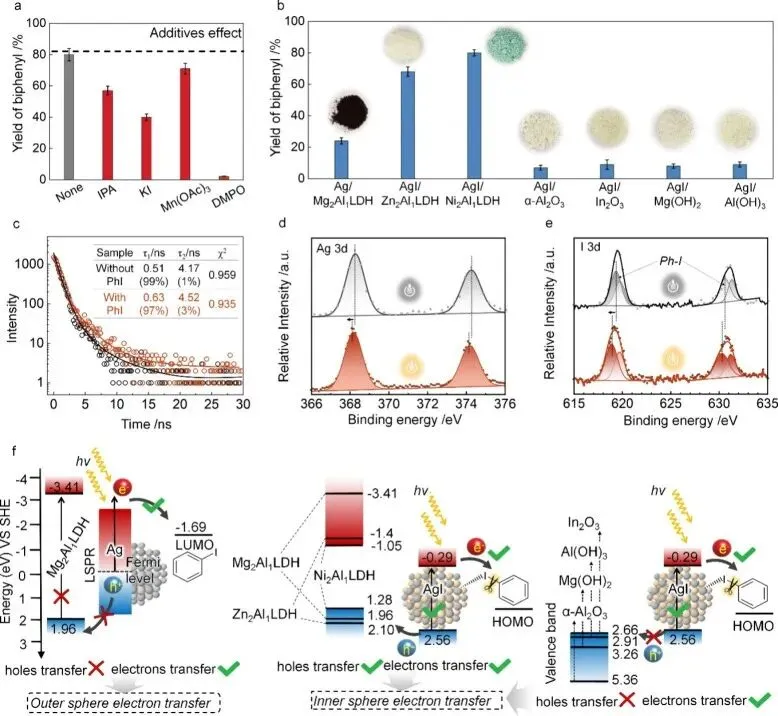

原位 XPS 中，Ag 3d 和 I 3d峰位随光照和反应物环境改变，能级示意把电子流向、空穴消耗和表面反应位点放在同一材料体系里。核心峰移动、价带边位置和吸收边变化分别取样不同电子态，三类谱图的能量参照和取样深度各不相同。

XPS 峰位移动主要回答表面化学态和能量坐标是否改变。同一元素峰心、峰宽、卫星峰、价带边和吸收边方向一致时，材料表面的价态、配位和电势状态会形成可比的谱学图像；只有 C 1s 参照或整张谱漂移时，样品荷电和校准条件仍占主导。
