VGD to Excel 转换器 v4.0 使用说明

1. 程序功能

读取VGD格式的 XPS 深度剖析数据（含多层谱图）

将每一层的结合能（Binding Energy）与强度（Intensity）导出到Excel文件

每个原始.vgd文件生成一个独立工作表，层与层左右并列放置，方便对比

自动提取谱图数量、蚀刻时间（可自定义映射），并附带日志信息

2. 运行环境

操作系统：Windows / macOS / Linux（需有 Python 环境）

依赖库：

将本脚本（d-20.py）保存到本地，双击运行或在终端执行python d-20.py

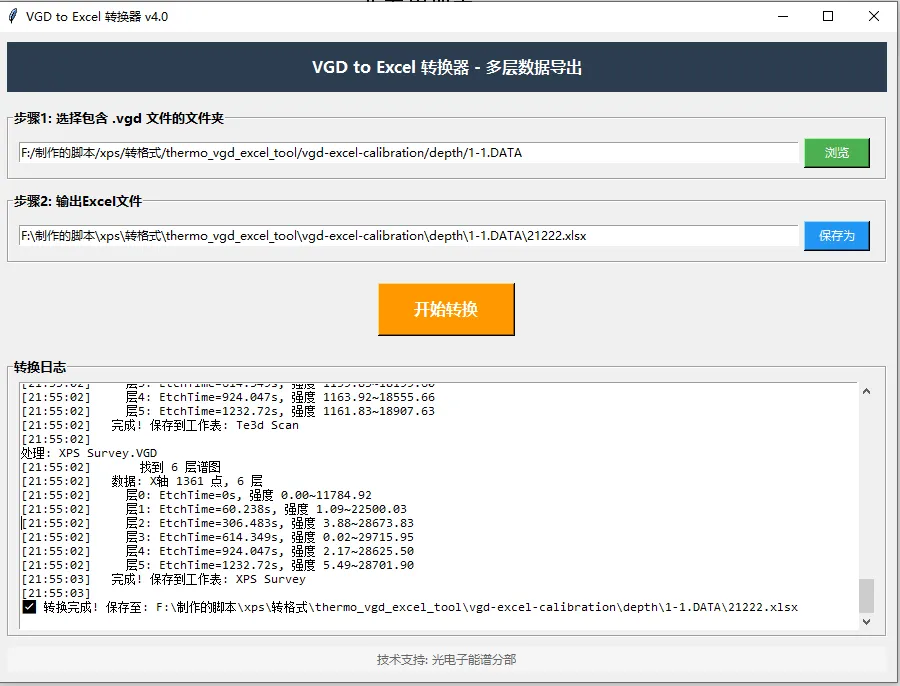

3. 操作步骤

步骤1：选择文件夹

点击“浏览”按钮，选择包含.vgd或.VGD文件的文件夹

程序会递归查找该文件夹下所有 VGD 文件

步骤2：设置输出 Excel 文件

默认输出路径与输入文件夹相同，文件名为VGD_Data_Converted.xlsx

可点击“保存为”自定义输出路径和文件名（扩展名必须为.xlsx）

步骤3：开始转换

点击“开始转换”按钮

转换进度和详细信息会显示在下方“转换日志”区域

转换完成后弹出提示框，并自动保存 Excel 文件

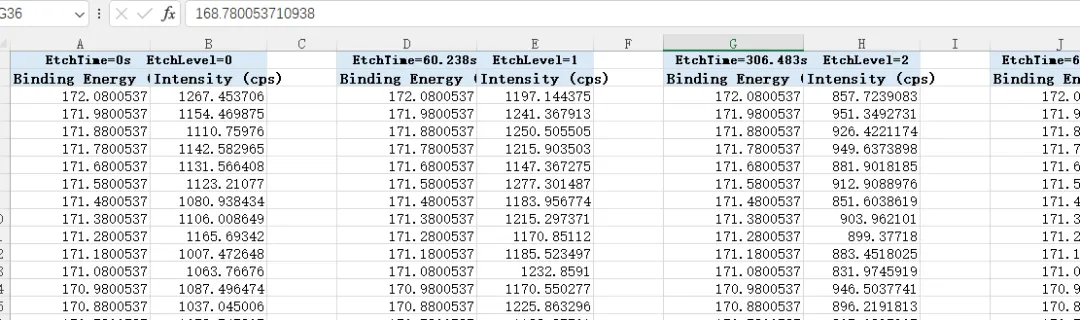

4. 输出 Excel 结构

【关于本文件】工作表（第一个）包含生成信息、版本、作者和说明

每个.vgd文件对应一个工作表，工作表名取自文件名（自动处理非法字符）

每个工作表内：

所有数据单元格添加细边框，表头带有蓝色背景

5. 蚀刻时间（Etch Time）设置

程序内部预设了一个ETCH_TIMES字典（见代码第 27~29 行）：

python

ETCH_TIMES={0:0,1:60.238,2:306.483,3:614.349,4:924.047,5:1232.72}

键为层索引（从0开始），值为该层的蚀刻时间（秒）

如果您的实验蚀刻时间不同，请修改代码中该字典，添加或修改对应层的数值

如果某层未在字典中定义，程序会默认使用其索引值作为蚀刻时间（仅作占位）

6. 注意事项

程序依赖vgd_reader库，请确保已安装且版本兼容

若 VGD 文件中使用动能（Kinetic Energy）存储，程序会自动转换为结合能（默认光源能量 1486.68 eV，Al Kα）

每个工作表最多包含31 个字符的名称，超长或包含非法字符（[ ] : * ? / \）会被自动替换

若某文件读取失败，程序会记录错误并继续处理下一个文件，不会中断整体流程

转换过程中请勿关闭窗口，等待日志输出完成

7. 常见问题

8. 技术支持

本工具由结构分析表征开发，版本 4.0

如有问题，请联系光电子能谱分部获取帮助
