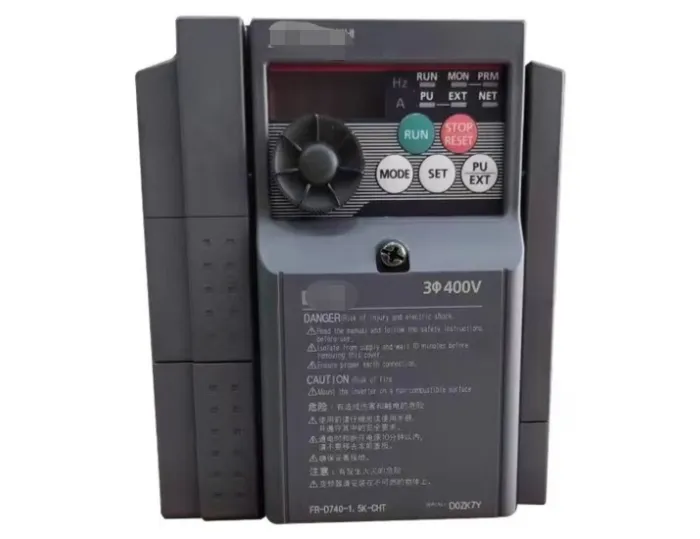

夜雨聆风实现变频器与后台软件的在线连接，核心思路是根据物理接口和通信协议来搭建一条“数据通路”。这通常涉及硬件连接和软件配置两大步骤，具体方式会因变频器型号和后台软件的类型而异。
🔌 常见连接方式
根据使用场景和网络架构，主要有以下几种方式：
通过总线网关连接（用于不同协议的设备联网）如果后台系统使用的是PROFINET、Modbus TCP等工业以太网协议，而变频器仅支持Modbus RTU、RS485等串口协议，就需要使用协议转换网关。
硬件连接：网关一端通过网线连接上位机/PLC的以太网口，另一端通过RS485屏蔽双绞线连接变频器的通讯端子（A/B线对应连接）。
软件配置：
在后台软件（如TIA Portal）中安装网关的GSD文件，完成网络组态，并分配IP地址和设备名称。
在网关的配置软件中，设置波特率、数据位等串口参数（需与变频器一致），并将Modbus寄存器地址映射到PROFINET的I/O地址上。例如，通过这个方式，西门子S7-1200 PLC就可以通过网关控制多台Modbus RTU变频器。
通过通讯扩展卡直连（用于变频器支持工业以太网）如果变频器支持插入PROFINET、EtherNet/IP等通讯扩展卡，即可直接通过网线接入工业以太网。
硬件连接：在变频器上安装对应的通讯卡（如汇川MD500-PN1卡），然后用网线连接到交换机或上位机网口。
软件配置：在后台软件（如TIA Portal）中安装该通讯卡的GSD文件，通过组态配置其IP地址和I/O数据（PZD过程数据）。之后，软件就能直接通过以太网读写变频器的状态和控制字了。
通过串口（RS485）直连（用于点对点调试或简单监控）电脑或触摸屏可以直接通过RS485接口与变频器通讯，这种方式常用于调试或简单的设备监控。
硬件连接：电脑通常需要一个USB转RS485转换器。将转换器的A、B端子与变频器RS485端子的A、B对应连接。
软件配置：
在后台软件或组态软件中，设置通讯驱动为“Modbus RTU”。
配置通讯参数，关键是波特率、数据位、停止位、校验位以及变频器的从站地址（Modbus Address），必须与变频器内部设置完全一致。例如，西门子的一份操作指南就详细描述了通过这种方式，让SMART LINE触摸屏直接监控V20变频器。
使用厂商专用后台软件很多变频器厂商会提供自己的调试软件（如汇川的Inodrivershop、某厂家的ESDriverMS），功能更专一且强大。这类软件通常可以通过以上任意一种物理连接（串口或以太网）与变频器建立连接，实现参数上传下载、波形监控等高级功能。
🔧 配置要点与注意事项
无论采用哪种方式，都有几个关键点需要核对，否则通讯可能失败：
通信参数必须一致：在软件中设置的波特率、数据位（通常8位）、停止位、校验方式（如无校验N，偶校验E），必须和变频器侧设置的完全相同。
设备地址/站号唯一：如果总线上连接了多台变频器，每台的Modbus站号必须不同。
IP地址要在同一网段：采用以太网连接时，电脑/上位机和变频器（或网关）的IP地址必须处于同一个子网内。
寄存器地址映射正确：在组态时，要清楚控制启停、设定频率所对应的Modbus寄存器地址是什么，并正确配置在软件中。例如，西门子V20变频器的控制字是保持寄存器40100，而汇川MD520通过PROFINET控制时，其控制字对应的是某个特定的I地址。
