             上一期讲了华测CG0电脑软件的道路设计，有很多小伙伴私信问我，如何进行测量员手机APP道路设计。

           我们还是以K0+473改路为例，给大家讲讲怎么进行测量员手机APP道路设计文件的编辑。

            首先我们要了解图纸的设计意图，查看相关设计参数。

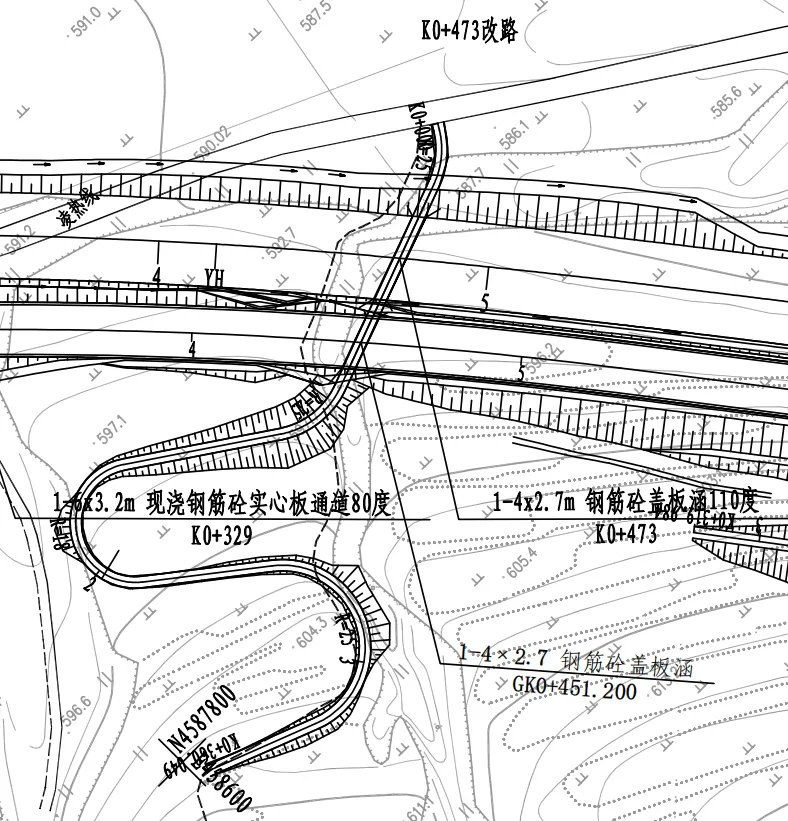

K0+473改路路线平面布置图

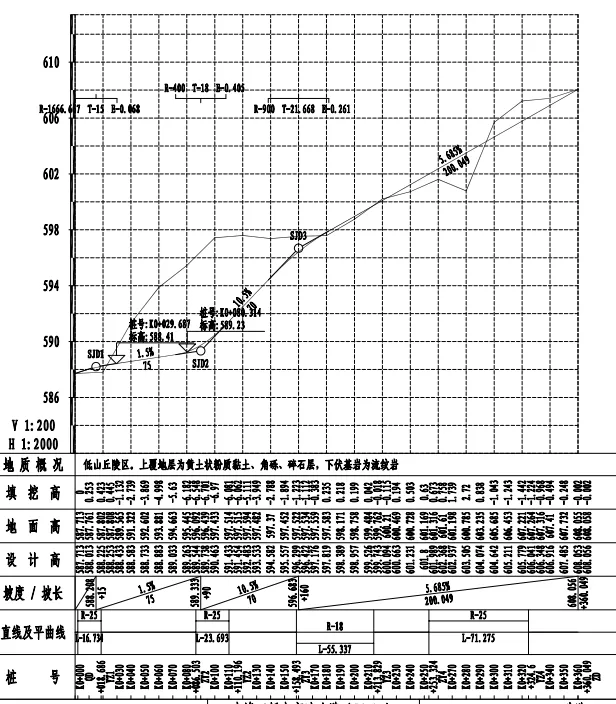

 K0+473改路路线纵断面图

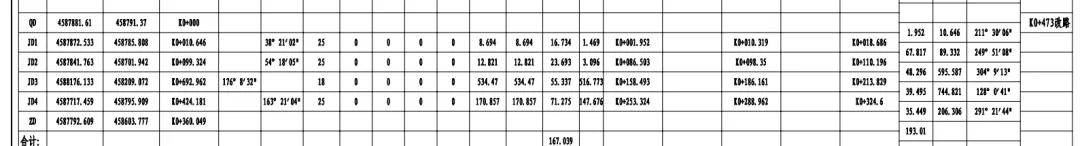

K0+473改路直线曲线和转角表

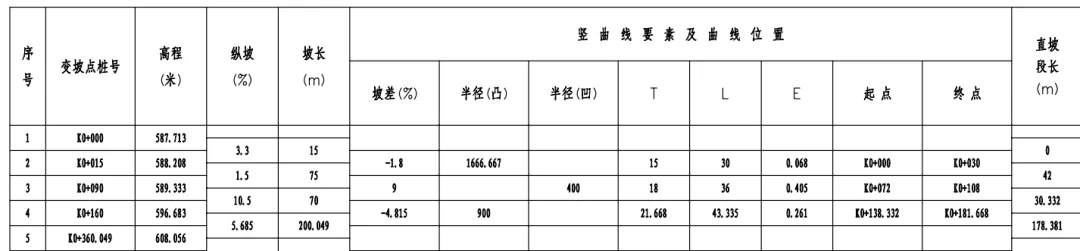

 K0+473改路竖曲线要素表

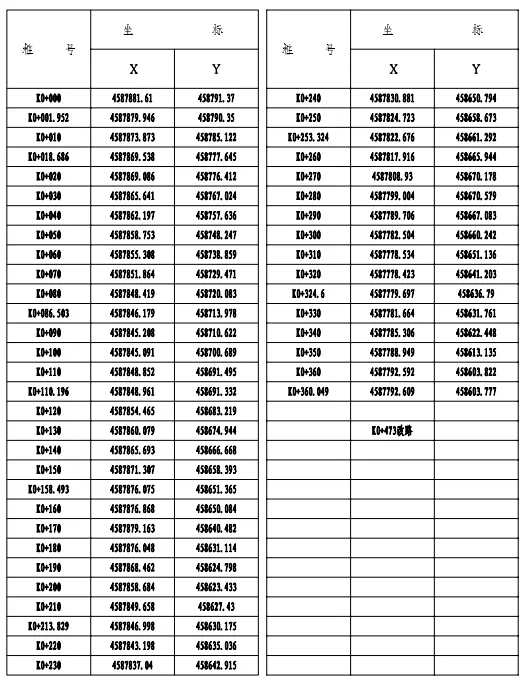

K0+473改路逐桩坐标表

从设计图纸文件中我们了解到以上的所有参数之后，我们就可以进行测量员手机APP的数据编辑了。

1、打开测量员手机APP

2、新建线路

3、选择交点法，输入项目名称0+473改路，桩号选择K

4、点击平曲线

5、输入QD坐标

6、输入JD1

7、输入JD2

7、输入JD3

8、输入JD4

9、输入ZD

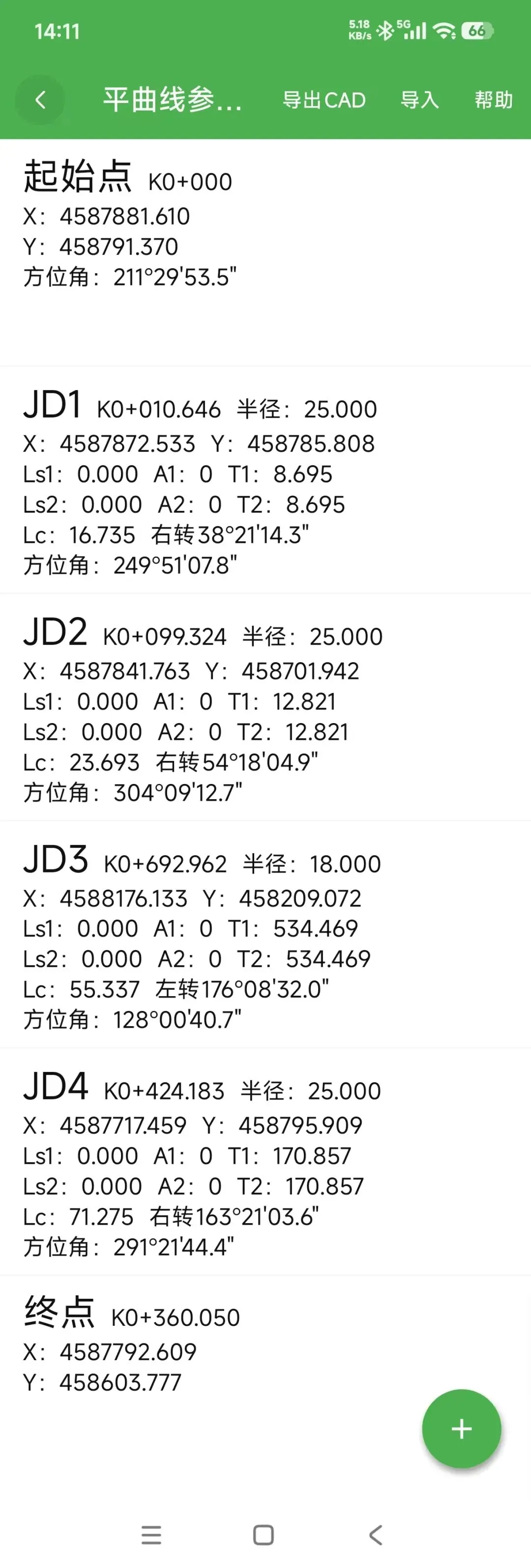

10、输完所有参数，我们检查一下

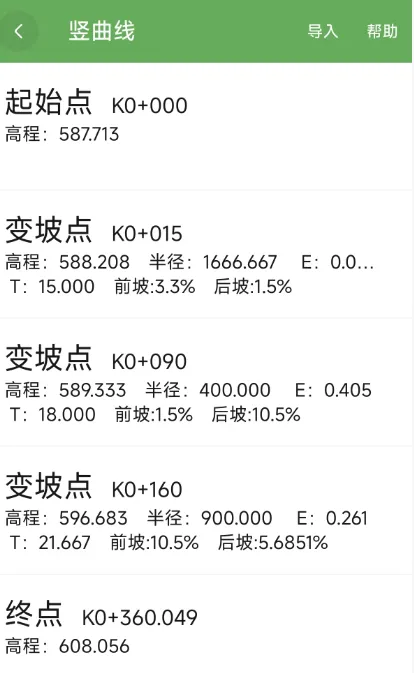

11、打开竖曲线

12、输入QD数据

13、输入变坡点1数据

14、输入变坡点2数据

15、输入变坡点3数据

16、输入ZD数据

17、检查数据

18、编辑好道路参数之后，选择批量计算

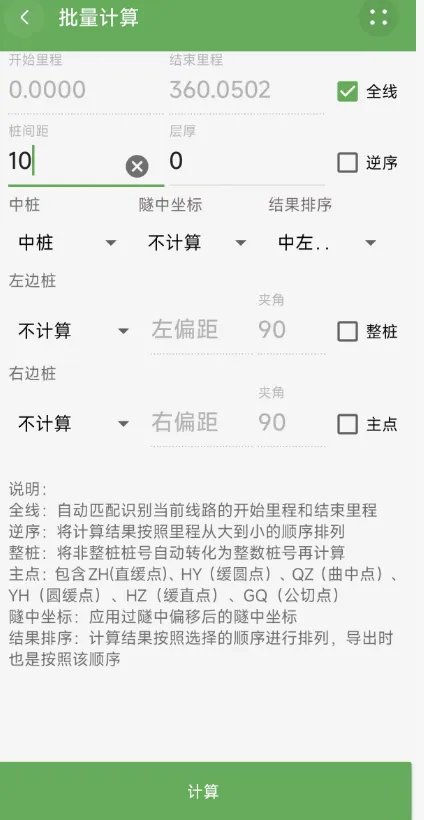

19、选择全线数据，桩间距10m，计算中桩

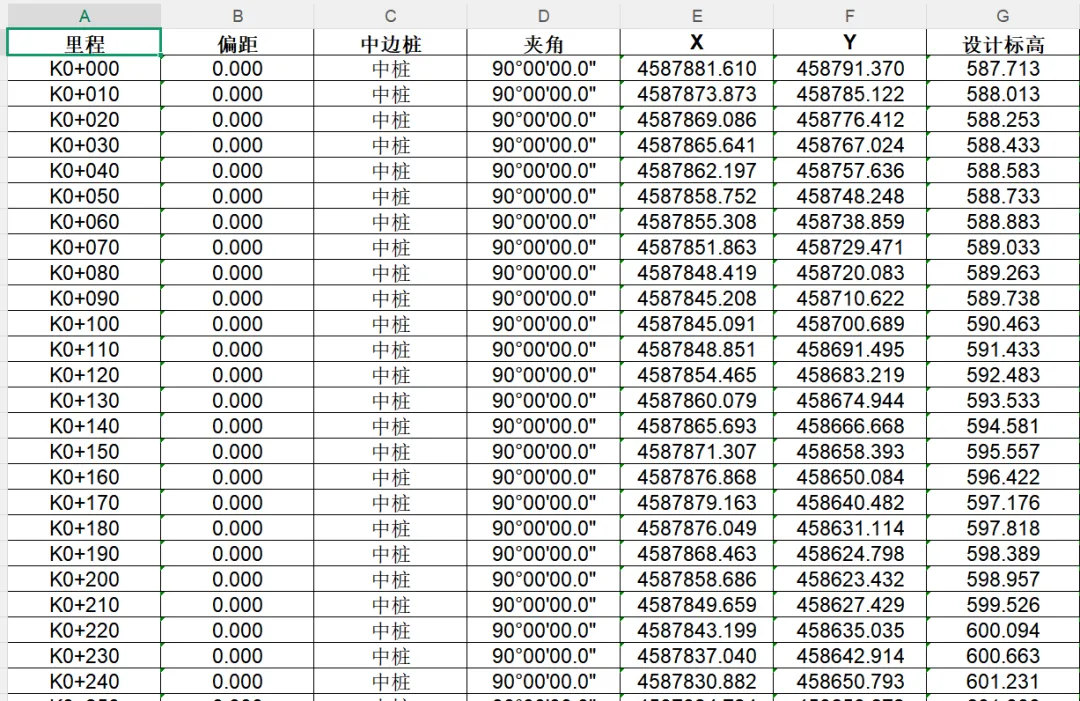

20、输出逐桩坐标表，与设计数据进行对比，核对无误证明编辑正确

     十一年测量的一点点心得分享，欢迎同行交流。有什么不懂的欢迎评论区留言
