GIS软件操作 | 地表高程ASCII文本文件转为栅格文件

在GIS空间分析中，数字高程模型（DEM）是开展地形分析等工作的基础数据。然而，我们经常会遇到各种格式的高程数据，其中文本格式（TXT）的高程数据并不少见。本文将以第十四届全国大学生GIS技能大赛试题为例，详细介绍如何将地表高程文本文件（HuangzhangTown.txt）转换为栅格格式的DEM数据。

2、 把“GIS应用”翻译为“求职地图”

上图中我们对GIS能解决的交通问题域进行了梳理。但许多同学们仍然困惑：既然GIS的交通应用这么广泛，可以解决这么多交通问题，为什么感觉能去的对应的企业和岗位不多呢？

借助AI的回答，我们试着一起把这些“GIS应用”翻译成具体的“企业”和“岗位”。

2、 把“GIS应用”翻译为“求职地图”

上图中我们对GIS能解决的交通问题域进行了梳理。但许多同学们仍然困惑：既然GIS的交通应用这么广泛，可以解决这么多交通问题，为什么感觉能去的对应的企业和岗位不多呢？

借助AI的回答，我们试着一起把这些“GIS应用”翻译成具体的“企业”和“岗位”。

一、问题描述

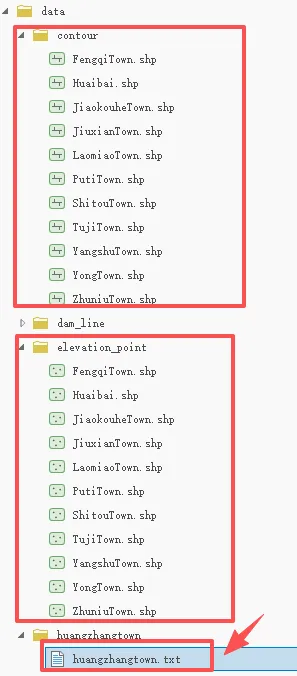

在某县数字高程模型构建任务中，全县12个乡镇中，给出了11个乡镇的等高线和高程点数据，只有黄庄镇区域缺少常规的等高线和高程点数据。给出了一个文本文件huangzhangtown.txt。

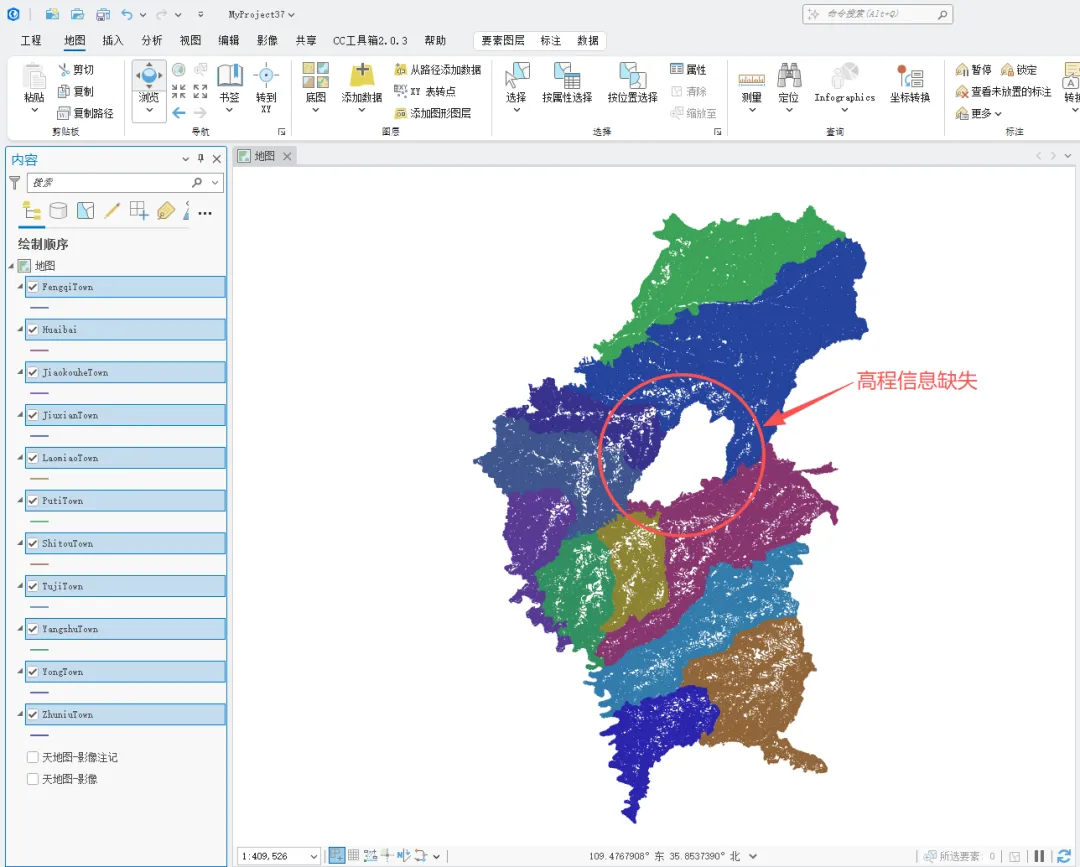

加载已有数据，如下，缺少黄庄镇区域：

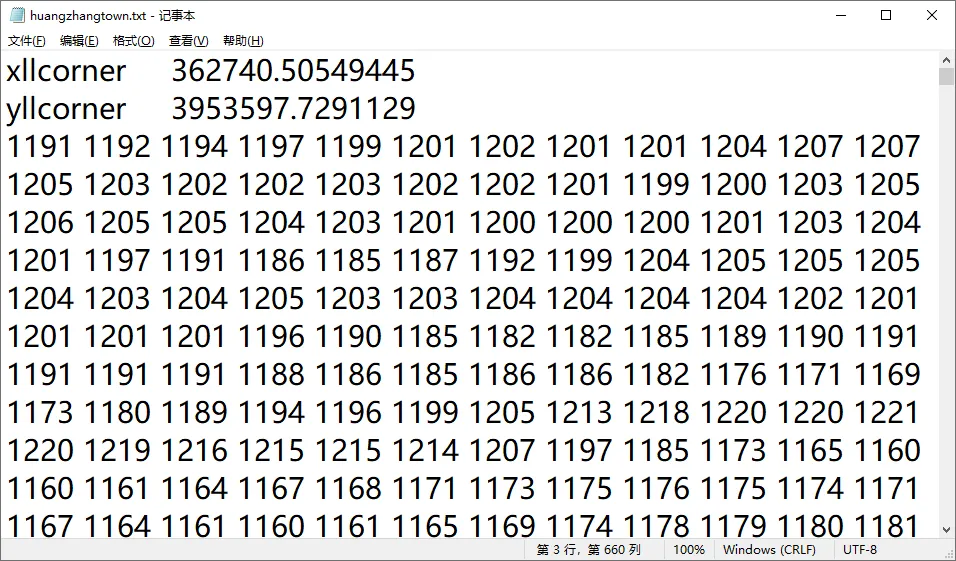

黄庄镇区域仅有ASCII文本格式的地表高程记录文件huangzhangtown.txt。

ASCII文本文件是一种纯文本文件，它只包含美国信息交换标准代码ASCII字符集中的字符。包括字母（A-Z，a-z ） 、数字（0-9）、标点符号和控制字符。没有其他格式信息（如字体、颜色、大小等）。huangzhangtown.txt文本文件包含了研究区的角点坐标和栅格高程值，需要将其转换为标准的栅格DEM数据，以便与县域内其他乡镇的DEM数据进行融合。

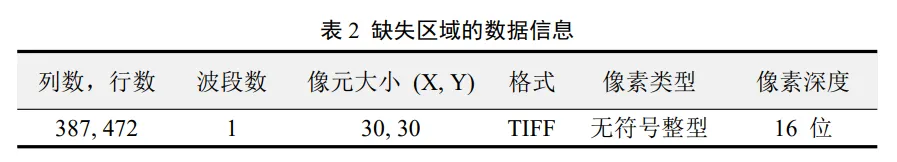

题目还给出文本数据的基本信息，如下：

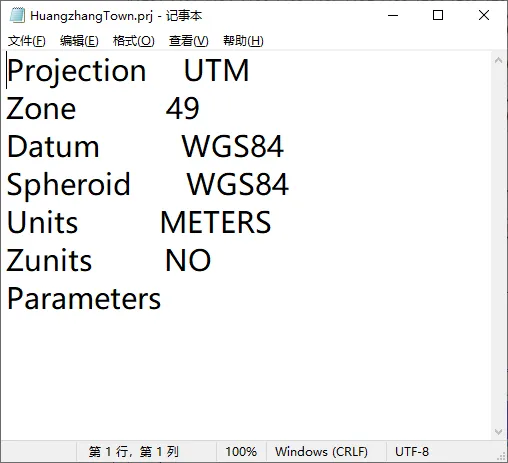

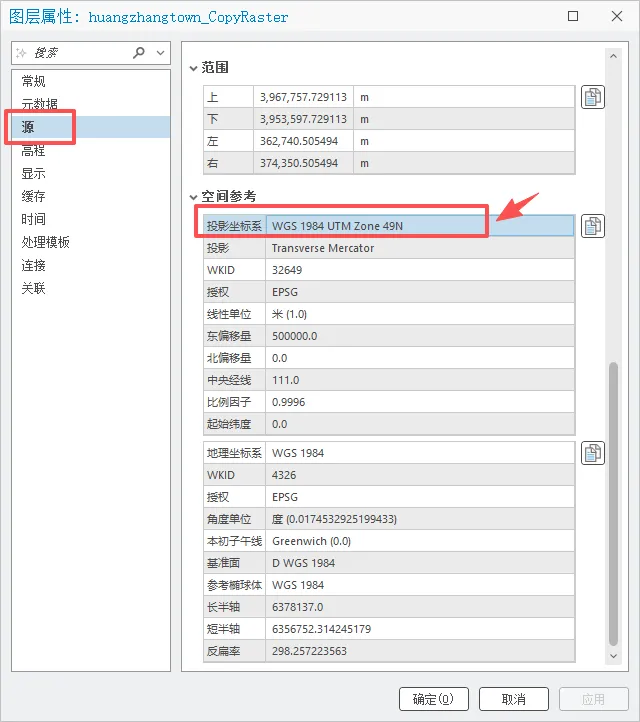

题目还给出了“HuangzhangTown.prj”文件，为投影信息，要求后续数据结果投影信息应与其保持一致。打开“HuangzhangTown.prj”文件

可以看出，坐标系是WGS_1984_UTM_Zone_49N

2、 把“GIS应用”翻译为“求职地图”

上图中我们对GIS能解决的交通问题域进行了梳理。但许多同学们仍然困惑：既然GIS的交通应用这么广泛，可以解决这么多交通问题，为什么感觉能去的对应的企业和岗位不多呢？

借助AI的回答，我们试着一起把这些“GIS应用”翻译成具体的“企业”和“岗位”。

2、 把“GIS应用”翻译为“求职地图”

上图中我们对GIS能解决的交通问题域进行了梳理。但许多同学们仍然困惑：既然GIS的交通应用这么广泛，可以解决这么多交通问题，为什么感觉能去的对应的企业和岗位不多呢？

借助AI的回答，我们试着一起把这些“GIS应用”翻译成具体的“企业”和“岗位”。

二、骑行热点区域分析

找出骑行活动最集中的地方。因此，需要将start和end两类数据合并，形成一个代表“所有骑行事件发生位置”的单一事件点图层。

。

查看连接好起点坐标后的文件：

再次用类似的方法，连接终点坐标

然后导出为单独的新表：

如下，把字段的名称和别名编辑一下，方便区分起点和终点

生成的新的带有坐标值的表如下：

2、 把“GIS应用”翻译为“求职地图”

上图中我们对GIS能解决的交通问题域进行了梳理。但许多同学们仍然困惑：既然GIS的交通应用这么广泛，可以解决这么多交通问题，为什么感觉能去的对应的企业和岗位不多呢？

借助AI的回答，我们试着一起把这些“GIS应用”翻译成具体的“企业”和“岗位”。

2、 把“GIS应用”翻译为“求职地图”

上图中我们对GIS能解决的交通问题域进行了梳理。但许多同学们仍然困惑：既然GIS的交通应用这么广泛，可以解决这么多交通问题，为什么感觉能去的对应的企业和岗位不多呢？

借助AI的回答，我们试着一起把这些“GIS应用”翻译成具体的“企业”和“岗位”。

二、准备好数据文件

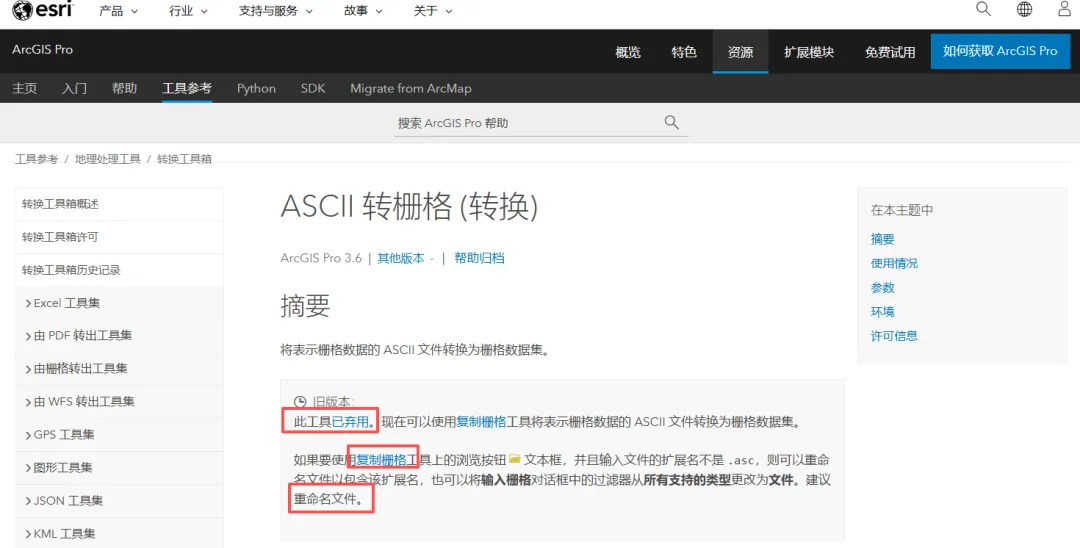

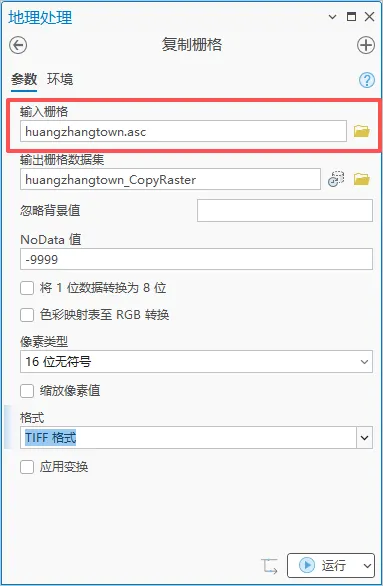

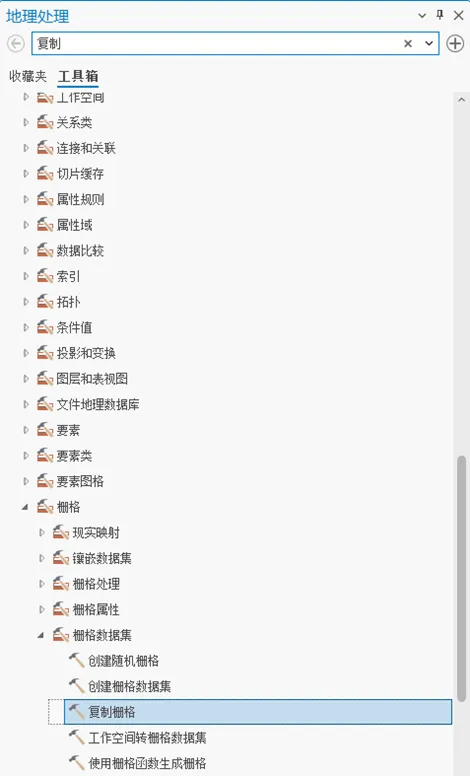

在较新版本的ArcGIS Pro中，“ASCII转栅格”工具已被标记为已弃用。如果找不到该工具，可以使用 “复制栅格”工具替代。

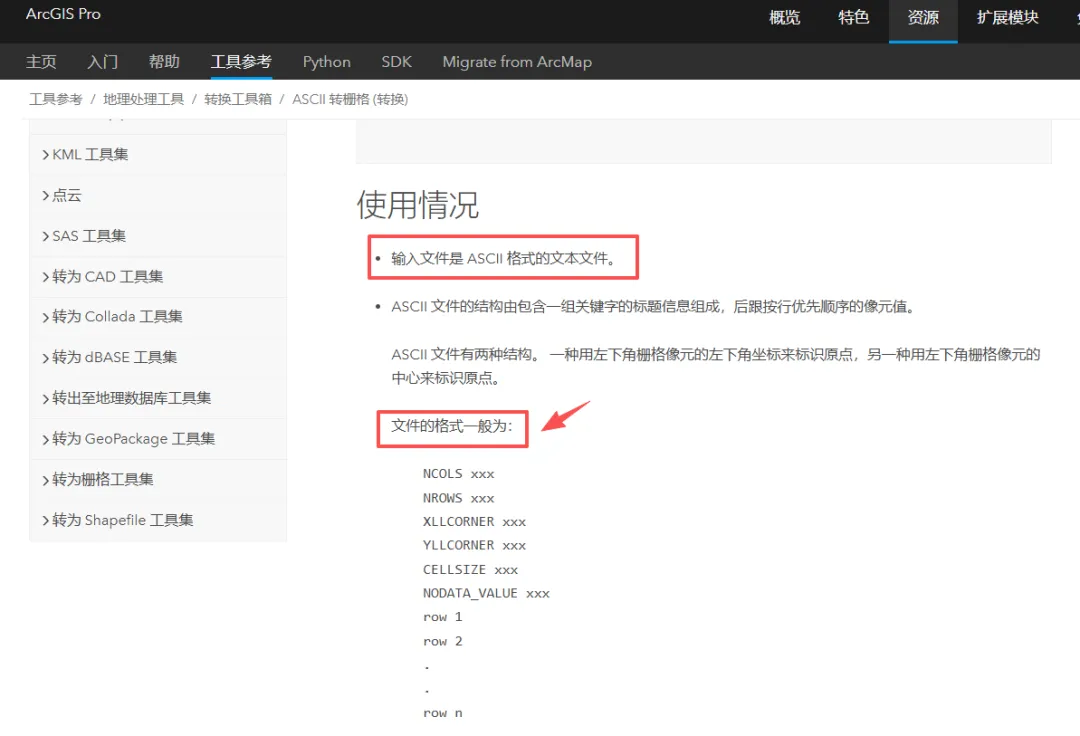

要使用复制栅格这个工具，对于输入的文件，要如下要求：

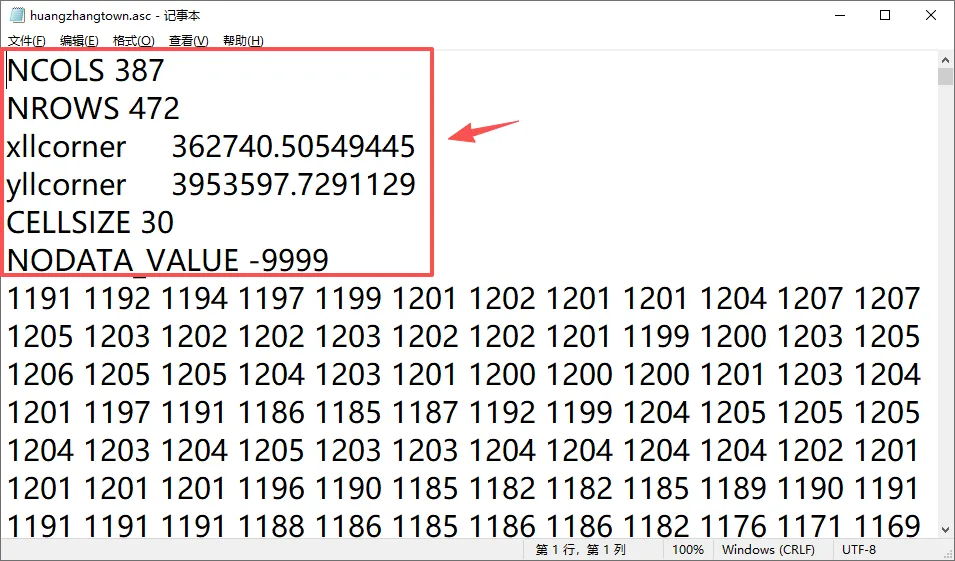

题目给的huangzhangtown.txt文件缺少头信息，需要根据表2中的列数、行数、像元大小等参数手动补充头文件内，并另存为huangzhangtown.asc文件，如下：
