月度SPC报告还在一张张画图?这个 Excel 模板一次刷新,4 种控制图批量出

【你肯定干过这件事】

月底了，SPC 月度报告要交：关键尺寸用 I-MR 图监控，子组数据要 Xbar-R 图，不良率要 P 图，客户审核还要看 Cpk。三四张图摆在你面前，每一张都要查常数表、算控制限、插入折线图、再加参考线——一晚上就耗在这上面。

【手工做 SPC 图的 3 个崩溃瞬间】

1. 控制限要查常数表。A2、D3、D4、B3、B4……不同子组大小对应不同系数，查错一个数，控制限全错，整张图重做。

2. 多列多表全是重复劳动。外径一张图、内径一张图，两条产线就是两个数据表，同样的"算均值—算极差—算控制限—画图"流程来四五遍。

3. 规格限和 Cpk 要手工拼。USL/LSL 想画到图上得手动加参考线；Cpk 公式算出来了，口径对不对心里没底，不敢直接写进报告。

【这个 Excel 模板一次刷新全部搞定】

一个基于 VBA 的 SPC 模板，核心能力：

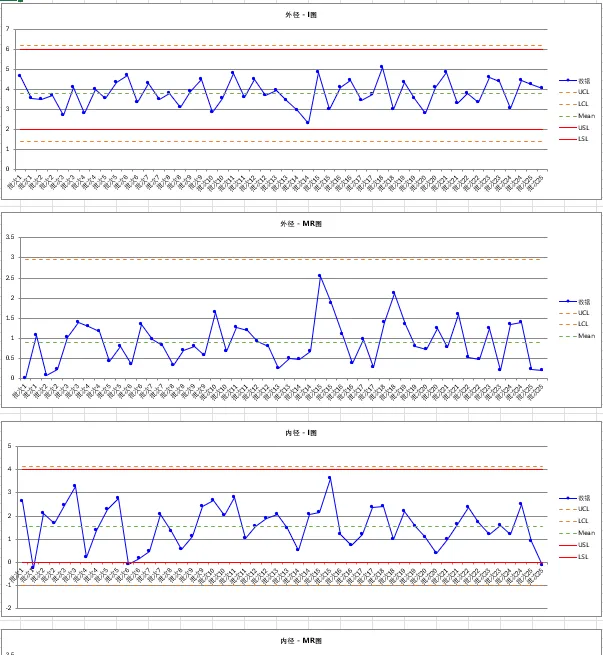

· 4 种图型全覆盖：I-MR / Xbar-R / Xbar-S / P 图，配置表下拉选择，不用换软件

· 批量生成：多个绘图列、多个数据源表，点一次刷新全部出图——每个绘图列自动生成配对图（如 Xbar 图 + R 图两张）

· 控制限自动算：内置 SPC 常数表（A2/D2/D3/D4/C4/A3/B3/B4，覆盖子组大小 2~25），不用查表

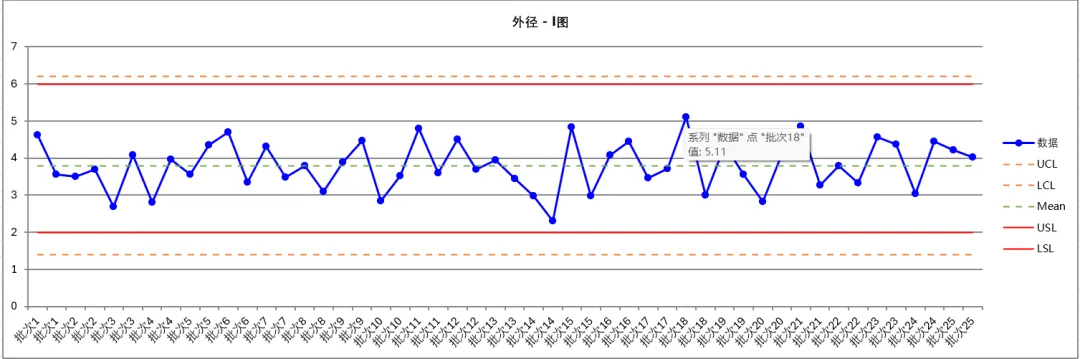

· 规格限红线：USL/LSL 自动画成红色实线（Xbar 图和 I 图），规格限没填就自动不画

· Cpk 自动输出：数据源表自动更新最大值/平均值/σ/Cpk，填了规格限就自动算，口径按标准公式

· 两种分组方式：按固定子组大小切分，或按批次列的值自动分组——同一批次的多行测量数据自动归为一组

· WPS 也能用：无第三方引用，Excel 和 WPS 跨平台兼容

【3 步操作】

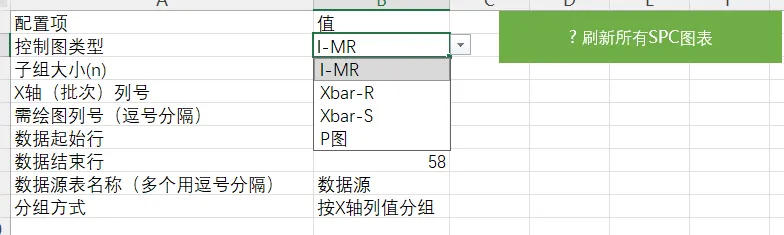

第 1 步：在配置表选控制图类型，填绘图列号和数据起止行。

（截图描述：配置表 B2 下拉选择"Xbar-R"，B5 填"2,3"）

第 2 步：把检测数据粘贴进数据源表，规格限写在第 1、2 行。

（截图描述：数据表，每批次多行，第 1 行 USL、第 2 行 LSL）

第 3 步：点"▶ 刷新所有SPC图表"按钮。

（截图描述：报告表里图表批量生成，红线规格限、虚线控制限一次到位）

【一晚上 vs 几分钟】

手工流程：查常数表 + 算控制限 + 画图 + 加规格线 + 算 Cpk，每张图约半小时，4 张图一晚上。

模板流程：配置一次，点刷新，几分钟全部出来——控制限、规格线、Cpk 同步到位。

一个月 4 份 SPC 报告，一年省下的不止 15 个小时。

【怎么拿到模板】

评论区扣 666，或者关注后回复"SPC"，模板自动发你。

用过的质量人欢迎回来留言：你最常用哪种图？数据是几张表？我按真实需求迭代下一版。
