2022-2023 学年广大附中初三上学期期末线上阶段性小测
物理
第 I卷（选择题）
一、单选题

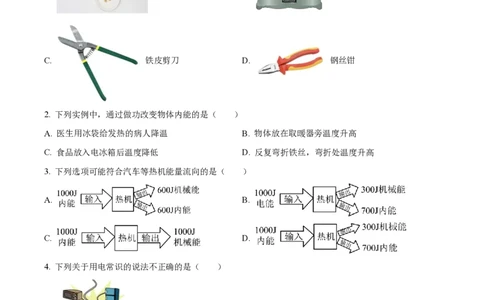

1. 如图所示工具，在使用时属于费力杠杆的是（ ）
A. 筷子 B. 托盘天平
C. 铁皮剪刀 D. 钢丝钳
2. 下列实例中，通过做功改变物体内能的是（ ）
A. 医生用冰袋给发热的病人降温 B. 物体放在取暖器旁温度升高
C. 食品放入电冰箱后温度降低 D. 反复弯折铁丝，弯折处温度升高
3. 下列选项可能符合汽车等热机能量流向的是（ ）
A. B.
C. D.
4. 下列关于用电常识的说法不正确的是（ ）
A. 用电器的总功率过大会发生火灾B. 高大建筑物上的针状金属物是避雷针
C. 当电流过大时空气开关能自动断开
D. 双手分别接触火线和零线不会触电

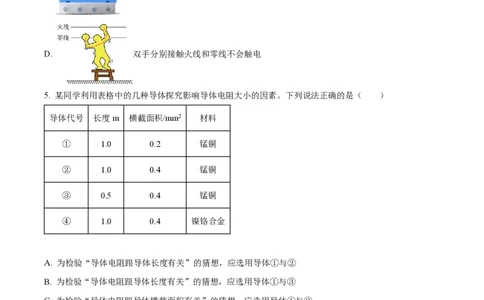

5. 某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是（ ）
导体代号 长度m 横截面积/mm2 材料
① 1.0 0.2 锰铜
② 1.0 0.4 锰铜
③ 0.5 0.4 锰铜
④ 1.0 0.4 镍铬合金
A. 为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②
B. 为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③
C. 为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与②
D. 为检验“导体电阻跟导体材料有关”的猜想，应选用导体①与④
6. 如图，用绝缘线分别悬吊甲、乙两轻小物体，甲带电，用带电棒丙分别靠近甲、乙。下列能证明乙带电
且甲、乙带异种电荷的现象是（ ）A. B.
C. D.

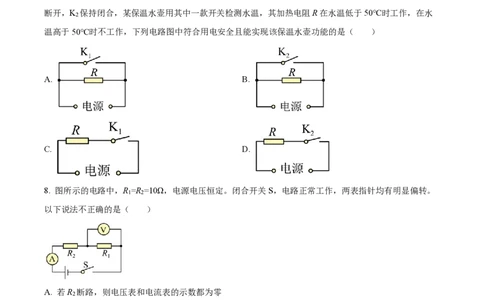

7. 两款温控开关K 和K ，当温度低于50℃时，K 保持闭合，K 保持断开；当温度高于50℃时，K 保持
1 2 1 2 1
断开，K 保持闭合，某保温水壶用其中一款开关检测水温，其加热电阻R在水温低于50℃时工作，在水
2
温高于50℃时不工作，下列电路图中符合用电安全且能实现该保温水壶功能的是（ ）
A. B.
C. D.
8. 图所示的电路中，R =R =10Ω，电源电压恒定。闭合开关S，电路正常工作，两表指针均有明显偏转。
1 2
以下说法不正确的是（ ）
A. 若R 断路，则电压表和电流表的示数都为零
2
B. 若R 断路，则电压表指针有明显偏转，电流表的示数为零
1
C. 若R 被短接，则电压表示数不变，电流表示数变大
1
D. 若R 被短接，则电压表示数变大，电流表示数变大
2
9. 小明按图甲所示电路图做实验，闭合开关S、断开S ，电压表读数如图乙所示。将L支路所在开关S
1 1
闭合后，电压表示数如图丙所示，定值电阻两端电压为U、流经定值电阻的电流为I。与S 闭合前相比，
1
S 闭合后（ ）
1A U不变，I变小 B. U变小，I变大
C. U不变，I不变 D. U变小、I变小

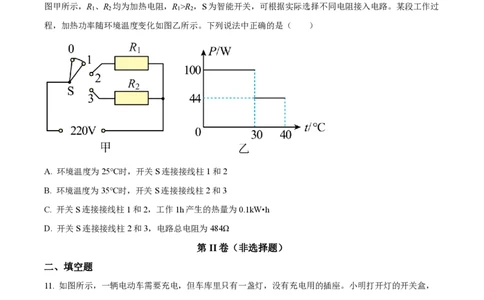

10. 某品牌智能电热毯能够根据环境温度自动实现多挡位加热，以增强人体舒适度。其等效电路简化图如
图甲所示，R 、R 均为加热电阻，R >R ，S为智能开关，可根据实际选择不同电阻接入电路。某段工作过
1 2 1 2
程，加热功率随环境温度变化如图乙所示。下列说法中正确的是（ ）
A. 环境温度为25℃时，开关S连接接线柱1和2
B. 环境温度为35℃时，开关S连接接线柱2和3
C. 开关S连接接线柱1和2，工作1h产生的热量为0.1kW•h
D. 开关S连接接线柱2和3，电路总电阻为484Ω
第 II卷（非选择题）
二、填空题
11. 如图所示，一辆电动车需要充电，但车库里只有一盏灯，没有充电用的插座。小明打开灯的开关盒，
看到里面有两个接线柱，于是他从这两个接线柱上引出两根导线，接上一个插座。接好后插上额定电压是
220V的充电器，却发现电灯亮了，但亮度明显比平常偏暗，造成这一现象的原因是充电器与电灯
___________联；这时充电器___________（填“能”或“不能”）正常充电。
.12. 如图所示，甲为一个调光台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c
是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将______（选填“a和
b”、“a和c”或“b和c”）接线柱接入电路。现有电压为9V的电源，将一个标有“6V 0.5A”字样的
小灯泡接入此电路中，为使小灯泡正常发光，需在此电路中______（选填“串联”或“并联”）一个阻值
______Ω的电阻。
13. 在测量小灯泡电功率的实验中，如图所示是某次实验中电表的示数，电流表的示数为___________A，
电压表的示数为___________V，此时小灯泡的电功率为___________W。
14. 如图甲所示是“探究不同物质吸热升温的现象”实验装置，小华用两个相同的容器（图中用虚线形表
示）分别装入质量相等的A、B两种液体，用相同的装置加热。(1)两种液体吸收热量的多少可通过_________（填“液体升高的温度”或“加热时间”）比较。
(2)根据实验数据绘制的温度与时间的关系图像如图乙所示，分析图像可知：质量相等的A和B两种液
体，在升高相同温度时，_________（选填“A”或“B”）吸收的热量较多；质量相等的A和B两种液体，在
吸收相同热量时，_________（选填“A”或“B”）升温较高。
(3)冬天，小华想自制一个暖手袋，若只能从A或B中选一种液体装入暖手袋中作 供暖物质，则应选择
_______（选填“A”或“B”）。
15. 某汽车热机效率为30%，完全燃烧2kg汽油后，小车行驶了20km，已知汽油热值4.6×107J/kg，汽油燃
烧放出的热量为___________J，有___________J能量转化为机械能，小车受到的牵引力为___________N。
16. 如图，工人将重400N 货物推入静止的货柜中（忽略空气阻力，g取10N/kg）。在斜面上货物受到沿
斜面向上200N的推力F。从P点匀速运动到Q点用时4s。求此过程
（1）G的功率；
（2）斜面的机械效率。
17. 图中的尾板等效成图中以O为支点的杠杆，处于水平静止，尾板自重为G、受到绳的拉力为F （忽略
3
绳重）：
（1）在图中画出F 的力臂l；___________
3
（2）绳长一定，绳按第三个图方式悬挂，尾板仍处于水平静止，则此时尾板受到绳的拉力
F ___________F （选填“>”、“=”、“＜”）。
4 3
的
为18. 汽车启动时，蓄电池向启动电动机M供电、设M两端电压为U，通过M的电流为I，测得U-t和I-t
图像如图1。
（1）求t 时M的电功率；
1
（2）M仅通过导线a、b接入电路，如图2所示，导线a的电阻为0.001Ω，若通过M的电流为200A。持
续0.5s，求此过程
①a两端电压；
②a产生 热量。
19. 用“伏安法”测未知电阻的阻值。
（1）小明在检查仪器时，发现电流表指针如图甲所示，则小明接下来 操作是______；
（2）如图乙所示是小明测量定值电阻的实物图（不完整）。请用笔画线代替导线，连接成完整电路。要
的
的求：滑动变阻器的滑片P向右移动时，电流表示数变小（请勿更改原有导线，导线不能交叉）；______
（3）连接电路前，开关必须______，电路接通前，滑动变阻器的滑片P应移至阻值最大端；
（4）小明闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障可能是______；
（5）小明排除故障后，移动滑动变阻器的滑片，当电流表的示数为0.2A，电压表的示数如图丙所示，则
本次实验测得定值电阻R 的阻值是_______；
x
（6）本实验中滑动变阻器除保护电路外的作用是______；
（7）另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U-I图象。
小明发现小宇绘制的U-I图象和自己绘制的U-I图象不同，你认为其原因是小宇_______。
20. “探究串联电路的电压关系”的实验电路如图甲所示
（1）为了使探究得出的结论具有普遍意义，L 、L 应该选择___________（选填“相同”或“不同”）规
1 2
格的小灯泡；
（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他
应该___________；
（3）测出L 两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间、小聪认为小明的操作
1
太麻烦，只需将与A点相连的导线改接到C点即可，小聪的办法是否正确？答：___________；
（4）测出AB、BC、AC间的电压记录在表格中，小明依据实验数据得出结论：串联电路总电压等于各用
电器两端的电压之和，此结论存在的不足之处是：___________；
U /V U /V U /V
AB BC AC
3.1 1.4 4.5
（5）小明在实验时发现，闭合开关时灯L 较亮，灯L 较暗。由此他猜想：电流从电源正极流出，流过小
2 1
灯泡L 后会减小，因此流过L 的电流比流过L 的电流大。请你设计实验验证小明的猜想是否正确，写出
2 2 1
实验步骤和可能出现的现象，对应的结论。_________
