2009 年广东省深圳市中考物理试卷
一、选择题（共10小题，每小题4分，满分40分）
1．（4分）（2009•深圳）下列计算机相关设备中，质量约为2千克的是（ ）
A．一个U盘 B．一个鼠标 C．一部笔记本电脑 D．一整套台式电脑
2．（4分）（2009•深圳）研究电磁感应现象的实验中，不需要使用的器材是（ ）
A．磁体 B．电源 C．导线 D．电流表
3．（4分）（2009•深圳）如图是利用某滑轮组提升货物的示意图．已知货物G的重力是12N，被匀速提升0.2m，绳子自
由端所施力F为5N，则以下说法不正确的是（ ）
A．货物G所受的拉力与其重力是一对平衡力
B．有用功是1J
C．力F做的总功是3J
D．滑轮组的机械效率为80%
4．（4分）（2009•深圳）下列各图中，表示物体处于匀速运动状态的是（ ）
A． B． C． D．
5．（4分）（2009•深圳）如图的电路中，当开关S 由断开到闭合，下列判断正确的是（ ）
1
A．电流表的示数将变大 B．电压表的示数将变小
C．通过电阻R 的电流不变 D．电阻R 的功率变小
1 2
6．（4分）（2009•深圳）下列关于光知识的说法中，正确的是（ ）
A．在平面镜中看到的是物体的实像
B．日食是因为光的反射引起的
C．由于光的折射，我们看到水中的鱼变浅了
D．近视镜片是凸透镜7．（4分）（2009•深圳）如图所示，电路中的a、b处接入一根铅笔芯．以下操作不会让灯泡亮度发生变化的是（ ）
A．加热铅笔芯 B．换用更长的同种型号铅笔芯
C．换用等长、同种型号的一束铅笔芯 D．换用更大量程的电流表
8．（4分）（2009•深圳）电灯、插座、电视机在家庭电路中的连接方式是（ ）
A．全部串联 B．插座与电灯串联，与电视机并联
C．全部并联 D．电灯与电视机串联，与插座并联
9．（4分）（2009•深圳）伽利略的比萨斜塔实验中，关于铁球下落过程的说法正确的是（ ）
A．铁球的惯性在不断增加 B．铁球的运动速度在不断增加
C．铁球所受空气浮力在不断增加 D．铁球具有的动能在不断向势能转化
10．（4分）（2009•深圳）往两张自然下垂且靠近的纸中间用力吹气，你可以看到两张纸将（ ）
A．向中间靠拢 B．向两边分开 C．向同一边摆动 D．几乎不动
二、填空题（共2小题，每小题5分，满分10分）
11．（5分）（2009•深圳）热敏电阻与温度有关．图是探究热敏电阻Rx大小与温度变化关系的电路图，得到数据如下表
所示：
实验序号 电压V 电流A 电阻Ω 温度℃
1 13 0.26 50 10
2 0.20 15
3 14 0.16 87.5 20
4 14 0.14 100 25
（1）在实验开始前，滑动变阻器R的滑片应放置于最
________ _ 端（填“左”或“右”）；
（2）第二次实验的电压表指针位置如图所示．请将电压表的读数及对应的电阻值填入上面的表格中．
________ _ ________ _ ．
（3）根据实验数据可得到的结论是：热敏电阻Rx的阻值随温度升高而
________ _ ．（填“变大”、“变小”或“不变”）12．（5分）（2009•深圳）在探究“影响浮力大小的因素”时，小琪做了一系列实验（实验装置及相关数据如图所示）．
请回答以下问题：
（1）物体A在②中所受的浮力大小为 ________ _ 牛；
（2）对比实验①、②、③可得出结论：浮力大小与 ________ _ 有关；
（3）在图③中，若物体A．完全浸没到盐水后，继续向下移动，则烧杯底部所受的液体压强会 ________ _ ．（填“变
大”、“变小”或“不变”）
三、解答题（共1小题，满分0分）
13．（2009•深圳）小琪家里新买回来一个豆浆机，其外形、工作电路和铭牌如图所示：
（1）豆浆机底部与水平桌面的接触面积为0.02米2，则豆浆机对桌面的压强大小为多少帕？（请简要书写计算过程，
其中g取l0牛/千克）
（2）将豆浆机装满清水，但未加装黄豆，则此时它们受到的总重力为 ________ _ 牛．（其中g取l0牛/千克）
（3）为安全起见，应将豆浆机接入下面给出的第 ________ _ 种插座（选填“Ⅰ”或“Ⅱ”）
（4）以下是小琪制作豆浆时，豆浆机的工作程序表，那么在正常工作的情况下，制作150克豆浆需要消耗多少电能？
（请书写必要的计算过程，其中0N：表示开启工作；0FF：表示断电不工作）
工作程 1．将浸泡黄豆初步碾碎成2．预热 3．将黄豆浆进一步碾4．将滤出渣的豆浆约150克 5．豆浆机停止工
序 浆 碎 煮沸 作
工作时间 3分钟 5分钟 2分钟 3分钟 ﹣
﹣
工作 电动机 ON OFF ON OFF OFF
状态 电热丝 OFF ON OFF ON OFF2009 年广东省深圳市中考物理试卷
参考答案与试题解析
一、选择题（共10小题，每小题4分，满分40分）

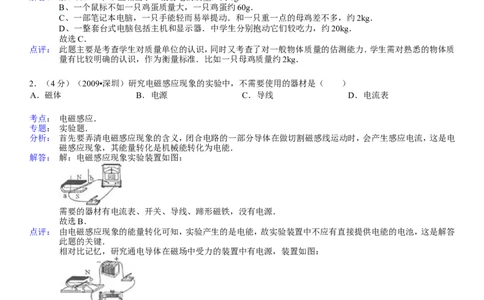

1．（4分）（2009•深圳）下列计算机相关设备中，质量约为2千克的是（ ）
A．一个U盘 B．一个鼠标 C．一部笔记本电脑 D．一整套台式电脑
考点： 质量的估测．
1405379
专题： 应用题．
分析： 此题考查的物体都是常见的，而且都和电脑有关的．质量大小差别大，用排除法，易判断．
解答： 解：A、一个U盘相当于一根粉笔的质量，约6g．
B、一个鼠标不如一只鸡蛋质量大，一只鸡蛋约60g．
C、一部笔记本电脑，一只手能轻而易举提动．和一只重一点的母鸡差不多，约2kg．
D、一整套台式电脑包括主机和显示器．中学生分别抱动它们较吃力，约20kg．
故选C．
点评： 此题主要是考查学生对质量单位的认识，同时又考查了对一般物体质量的估测能力．学生需对熟悉的物体质
量有比较明确的认识，作为衡量标准．比如一只母鸡质量约2kg．
2．（4分）（2009•深圳）研究电磁感应现象的实验中，不需要使用的器材是（ ）
A．磁体 B．电源 C．导线 D．电流表
考点： 电磁感应．
1405379
专题： 实验题．
分析： 首先要弄清电磁感应现象的含义，闭合电路的一部分导体在做切割磁感线运动时，会产生感应电流，这是电
磁感应现象，其能量转化是机械能转化为电能．
解答： 解：电磁感应现象实验装置如图：
需要的器材有电流表、开关、导线、蹄形磁铁，没有电源．
故选B．
点评： 由电磁感应现象的能量转化可知，实验产生的是电能，故实验装置中不应有直接提供电能的电池，这是解答
此题的关键．
相对比记忆，研究通电导体在磁场中受力的装置中有电源，装置如图：

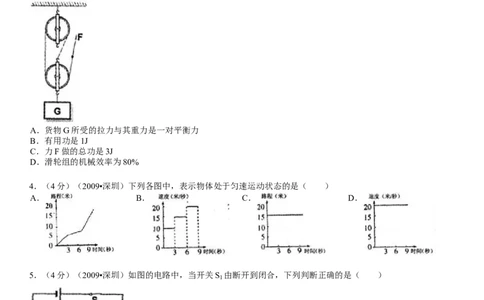

3．（4分）（2009•深圳）如图是利用某滑轮组提升货物的示意图．已知货物G的重力是12N，被匀速提升0.2m，绳子自
由端所施力F为5N，则以下说法不正确的是（ ）A．货物G所受的拉力与其重力是一对平衡力
B．有用功是1J
C．力F做的总功是3J
D．滑轮组的机械效率为80%
考点： 平衡力的辨别；功的计算；有用功和额外功；滑轮（组）的机械效率．
1405379
分析： A、要根据二力平衡的条件进行判断．知道物体处于平衡状态时，受平衡力的作用．
B、使用此滑轮组时，有用功是克服物体的重力做的功．W有用=Gh
C、知道总功的计算公式：W总=Fs，s=nh．
D、知道滑轮组的机械效率是有用功与总功之比：η= ．
解答： 解：A、因为物体匀速上升，所以其受的重力与绳子对其拉力是一对平衡力．所以A说法正确，不符合题意．
B、W有用=Gh=12N×0.2m=2.4J，所以B说法错误，符合题意．
C、W总=Fs=5N×0.2m×3=3J，所以C说法正确，不符合题意．
D、η= ，所以D说法正确，不符合题意．
故选B．
点评： 此题主要考查了滑轮组中有关有用功、总功及机械效率的做法，同时也考查了平衡力的问题，考查得很全面．
4．（4分）（2009•深圳）下列各图中，表示物体处于匀速运动状态的是（ ）
A． B． C． D．
考点： 匀速直线运动．
1405379
专题： 信息给予题；图析法．
分析： 此题根据图象分析是速度、路程、时间三者的关系，判断出速度保持不变的图象即可．
解答： 解：A、图象是路程与时间的；图中是一条曲线，表示路程虽随时间的增加而增大，但不成正比，因匀速直线运
动的物体的路程和时间成正比，则该图中物体不是匀速运动状态；
B、图象是速度与时间的；图中的线分三段，每一段是水平的，表示速度没有随时间的增加而改变，处于匀速
运动状态；但3秒后，速度突然增大，所以该图中物体不是匀速运动状态；
C、图象是路程与时间的；图中的线是水平的直线，表示路程没有随时间的增加而改变，处于静止状态；则该
图中物体不是匀速运动状态；
D、图象是速度与时间的；图中的线是水平的直线，表示速度没有随时间的增加而改变，处于匀速运动状态；
故选D．
点评： 本题考查学生的图象分析能力，分析时注意图象的纵横坐标表示的物理量．
5．（4分）（2009•深圳）如图的电路中，当开关S 由断开到闭合，下列判断正确的是（ ）
1A．电流表的示数将变大 B．电压表的示数将变小
C．通过电阻R 的电流不变 D．电阻R 的功率变小
1 2
考点： 电路的动态分析；欧姆定律．
1405379
专题： 推理法；图析法．
分析： 分析当开关S 闭合（电路中只有R ）和断开S（两个电阻串联）时的电路组成，得出电路中电阻的变化情况，
1 2 1
利用欧姆定律求解．
解答： 解：当开关S 由断开到闭合，电路中的电阻由R 、R 串联变为只有R ，电路中电阻变小，根据欧姆定律知道
1 1 2 2
电路中的电流变大，故A正确、C错；
∵U =IR ，
2 2
∴R 两端的电压变大，即电压表的示数变大，故B错；
2
∵P =U I，
2 2
∴电阻R 的功率变大，故D错．
2
故选A．
点评： 会电路动态分析：开关闭合时与之并联的被短路，断开时与之并联的被串联接入电路，这是本题关键．
6．（4分）（2009•深圳）下列关于光知识的说法中，正确的是（ ）
A．在平面镜中看到的是物体的实像
B．日食是因为光的反射引起的
C．由于光的折射，我们看到水中的鱼变浅了
D．近视镜片是凸透镜
考点： 光的折射现象及其应用；光在均匀介质中直线传播；平面镜成像的特点、原理、现象及其实验方案；近视眼的
成因与矫正办法．
1405379
专题： 应用题．
分析： （1）平面镜成像的特点是：虚像、物像等大、物像等距、物像连线与镜面垂直；
（2）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食
等；
（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底
变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的；
（4）近视眼是由于晶状体太厚，使像成在视网膜的前方，要戴一个凹透镜来矫正，戴上凹透镜能使像成在视
网膜上．
解答： 解：A、平面镜是利用光的反射原理制成的，镜中成的像是虚像，该选项错误；
B、日食、月食都是光沿直线传播形成的，该选项错误；
C、我们看到水里的鱼变浅，是鱼反射的光从水里斜射向空气里发生折射造成的，该选项正确；
D、近视眼是由于晶状体曲度变大，会聚能力增强，即折光能力增强，应佩戴发散透镜，使光线推迟会聚，所以
应佩戴凹透镜，该选项错误．
故选C．
点评： 本题从生活中常见的光学现象入手，考查其蕴含的物理知识，体现物理知识和生活实践的联系，属于识记性
内容．
7．（4分）（2009•深圳）如图所示，电路中的a、b处接入一根铅笔芯．以下操作不会让灯泡亮度发生变化的是（ ）
A．加热铅笔芯 B．换用更长的同种型号铅笔芯C．换用等长、同种型号的一束铅笔芯 D．换用更大量程的电流表
考点： 电流表的使用；影响电阻大小的因素；欧姆定律的应用．
1405379
专题： 应用题；图析法．
分析： （1）铅笔芯是导体，能够导电，但同时也具有电阻；
（2）影响电阻大小的因素是材料、长度、横截面积和温度；
（3）接入电路中铅笔芯的电阻变化时，电路中的电流会变化，小灯泡的亮度也会变化．
解答： 解：A、加热铅笔芯，铅笔芯的温度变化，电阻变化，电路中的电流也会变化，小灯泡亮度变化，不符合题意；
B、换用更长的同种型号铅笔芯，铅笔芯的长度变大了，电阻就会变大，电路中电流变小，小灯泡变暗，不符合
题意；
C、换用等长、同种型号的一束铅笔芯，铅笔芯的横截面积变大了，电阻就会变小，电路中电流变大，小灯泡变
亮，不符合题意；
D、换用更大量程的电流表，不能改变电路中的电流，因此不能改变小灯泡的亮度．
故选D．
点评： 解决本题需明确：
（1）小灯泡的亮度与电路中的电流大小有关，电流大小与铅笔芯的电阻有关，铅笔芯的电阻与材料（型号）、
长度、横截面积和温度有关；
（2）电流表只是测量电流的工具，不能改变电路中的电流．
8．（4分）（2009•深圳）电灯、插座、电视机在家庭电路中的连接方式是（ ）
A．全部串联 B．插座与电灯串联，与电视机并联
C．全部并联 D．电灯与电视机串联，与插座并联
考点： 家庭电路的连接．
1405379
专题： 应用题．
分析： 家庭电路的电压是220V，用电器的额定电压是220V，为了使用电器正常工作，相互不影响，用电器必须并联
在家庭电路中．
解答： 解：A、家庭电路的电压是220V，电灯、插座、电视机如果串联在电路中，插座不插入用电器时，电路是断路，
当插入其他用电器时，用电器都不能达到额定电压，都不能正常工作．不符合题意．
B、插座与电灯串联，与电视机并联，电视机能正常工作，插座不插入用电器时，电路是断路，当插入其他用电
器时，插座上的用电器和电灯都不能达到额定电压，都不能正常工作．不符合题意．
C、电灯、插座、电视机全部并联，各用电器都能在额定电压下工作，而且互相不影响．符合题意．
D、电灯和电视机并联后再与插座并联，插座不受影响．电灯与电视机串联，电灯和电视机都不能达到额定电
压，都不能正常工作．不符合题意．
故选C．
点评： （1）记住家庭电路的电压．
（2）掌握家庭电路中各用电器之间和各插座之间的连接方式．
9．（4分）（2009•深圳）伽利略的比萨斜塔实验中，关于铁球下落过程的说法正确的是（ ）
A．铁球的惯性在不断增加 B．铁球的运动速度在不断增加
C．铁球所受空气浮力在不断增加 D．铁球具有的动能在不断向势能转化
考点： 速度与物体运动；惯性；浮力大小的计算；动能和势能的转化与守恒．
1405379
专题： 压轴题．
分析： A、惯性是物体本身具有的属性，只与物体的质量有关，质量不变，惯性的大小不变；
B、铁球下落过程中受到重力和空气阻力，比较二力的大小，可知铁球速度的变化；
C、物体所受的浮力大小等于它排开的液体或气体的重力；
D、同一物体，高度越高势能越大，速度越大动能越大；
解答： 解：A、铁球在下落过程中，其质量不变，惯性大小不变，此选择项的说法是错误的；
B、力是改变物体运动状态的原因，铁球下落过程中，所受的重力大于阻力，应加速下落，所以此选择项说法
是正确的；
C、铁球下落过程，体积不变，排开的气体体积不变，所受的浮力不变，而且浮力很小，可以忽略，此选择项的
说法是错误的；
D、铁球下落过程中，高度越来越低，速度越来越大，所以势能不断减小，动能不断增大，势能不断向动能转
化，此选择项的说法是错误的．
故选B．
点评： 本题主要考查了物体在下落过程中惯性不变、速度增加、浮力不变、势能向动能转化．10．（4分）（2009•深圳）往两张自然下垂且靠近的纸中间用力吹气，你可以看到两张纸将（ ）
A．向中间靠拢 B．向两边分开 C．向同一边摆动 D．几乎不动
考点： 流体压强与流速的关系．
1405379
专题： 应用题；压轴题．
分析： 从分析两张纸中间空气的流速入手，结合流体压强与流速的关系即可解决此题．
解答： 解：对着两张纸的中间吹气，两张纸中间的空气流速变大，压强变小，小于外界的大气压，产生了一个向内的
压强差，将纸压向中间．
故选A．
点评： 明确纸中间的空气流速快是解决此题的关键．
二、填空题（共2小题，每小题5分，满分10分）

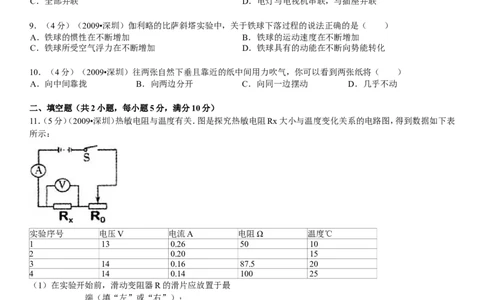

11．（5分）（2009•深圳）热敏电阻与温度有关．图是探究热敏电阻Rx大小与温度变化关系的电路图，得到数据如下表
所示：
实验序号 电压V 电流A 电阻Ω 温度℃
1 13 0.26 50 10
2 0.20 15
3 14 0.16 87.5 20
4 14 0.14 100 25
（1）在实验开始前，滑动变阻器R的滑片应放置于最
右 端（填“左”或“右”）；
（2）第二次实验的电压表指针位置如图所示．请将电压表的读数及对应的电阻值填入上面的表格中．
13. 5 67. 5 ．
（3）根据实验数据可得到的结论是：热敏电阻Rx的阻值随温度升高而
变大 ．（填“变大”、“变小”或“不变”）
考点： 影响电阻大小的因素；电压表的读数方法；滑动变阻器的使用；欧姆定律的应用．
1405379
专题： 实验题；压轴题．
分析：（1）滑动变阻器有分压作用，在做实验前，滑动变阻器的滑片应该首先滑到阻值最大的地方，防止R 两端电
x
压过大而烧毁．
（2）电压表连接“﹣”和“15”两个接线柱，量程是15V，最小分度值是0.5V，由图读出电压表读数；根据欧
姆定律可计算出电阻．
（3）由表格数据可看出．温度升高热敏电阻的阻值变大．
解答： 解：（1）在实验开始前，滑动变阻器R的滑片应放置于阻值最大处，根据滑动变阻器的接线方法，应置于最右
端．
（2）电压表的读数为：13.5V，根据欧姆定律可得，R= = ．
（3）由表格数据可看出．温度升高热敏电阻的阻值变大．
故答案为：（1）右；（2）13.5；67.5；（3）变大．
点评： 考查了学生影响电阻大小的因素、电压表的读数、滑动变阻器的使用以及欧姆定律的掌握和运用．12．（5分）（2009•深圳）在探究“影响浮力大小的因素”时，小琪做了一系列实验（实验装置及相关数据如图所示）．
请回答以下问题：
（1）物体A在②中所受的浮力大小为 1. 5 牛；
（2）对比实验①、②、③可得出结论：浮力大小与 液体的密度 有关；
（3）在图③中，若物体A．完全浸没到盐水后，继续向下移动，则烧杯底部所受的液体压强会 不变 ．（填“变大”、
“变小”或“不变”）
考点： 探究浮力大小的实验；液体的压强的计算；浮力大小的计算．
1405379
专题： 压轴题；信息给予题；实验探究题．
分析： （1）物体的浮力大小等于物体在空气中的重力减去物体在液体中的重力．
（2）对比①②或①③，弹簧测力计示数变化，说明物体在水和盐水中都受到浮力的作用；
对比②③，弹簧测力计的示数不一样，说明同一物体在水和盐水中受到的浮力不相同．
（3）物体完全浸没到盐水中后，物体排开水的体积不再变化，烧杯中液面的高度也不再变化，因此烧杯底部
受到液体的压强也不再变化．
解答： 解：（1）物体A浸在水中后，它重力减小了，说明受到了水给它的一个向上托的力，这个力就是浮力；
浮力的大小等于前后两次弹簧测力计示数之差，即F浮=G﹣G′=5N﹣3.5N=1.5N．
（2）浮力的大小跟液体的密度和排开液体的体积有关，②③中选用的是同一物体都是浸没在液体中，排开液
体的体积相同，弹簧测力计示数不同说明浮力不同，因此说明浮力大小与液体密度有关．
（3）图③中，物体A完全浸没在盐水中，尽管改变浸没的深度，但是烧杯中盐水面的高度不再变化，根据液体
压强计算公式P=ρ液gh，烧杯底部受到盐水的压强不变．
故答案为：（1）1.5；（2）液体的密度；（3）不变．
点评： 本题的易错点在第（3）问上，学生容易填成“变大”，这是由于不理解液体压强的计算公式造成的．
三、解答题（共1小题，满分0分）

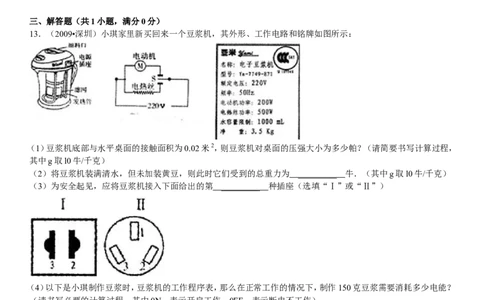

13．（2009•深圳）小琪家里新买回来一个豆浆机，其外形、工作电路和铭牌如图所示：
（1）豆浆机底部与水平桌面的接触面积为0.02米2，则豆浆机对桌面的压强大小为多少帕？（请简要书写计算过程，
其中g取l0牛/千克）
（2）将豆浆机装满清水，但未加装黄豆，则此时它们受到的总重力为 4 5 牛．（其中g取l0牛/千克）
（3）为安全起见，应将豆浆机接入下面给出的第 Ⅱ 种插座（选填“Ⅰ”或“Ⅱ”）（4）以下是小琪制作豆浆时，豆浆机的工作程序表，那么在正常工作的情况下，制作150克豆浆需要消耗多少电能？
（请书写必要的计算过程，其中0N：表示开启工作；0FF：表示断电不工作）
工作程 1．将浸泡黄豆初步碾碎成2．预热 3．将黄豆浆进一步碾4．将滤出渣的豆浆约150克 5．豆浆机停止工
序 浆 碎 煮沸 作
工作时间 3分钟 5分钟 2分钟 3分钟 ﹣
﹣
工作 电动机 ON OFF ON OFF OFF
状态 电热丝 OFF ON OFF ON OFF
考点： 压强的大小及其计算；插座的构造与工作方式；电功的计算．
1405379
专题： 计算题；应用题；压轴题；信息给予题．
分析：
（1）已知接触面积和豆浆机的质量根据 可求压强．
（2）知道豆浆机的容量和水的密度可求水的重力，再加豆浆机自身重就是总重．
（3）接三孔插座是为了安全，防止漏电．
（4）先计算出电动机工作时间，再计算出电热丝工作时间，再根据各自的功率计算出各自消耗的电能，相加
就行．
解答： 解：（1）豆浆机对桌面的压力大小为：F=G=mg=3.5kg×10N/kg=35N．
豆浆机对桌面的压强大小为 ．
答：豆浆机对桌面的压强大小为1750Pa．
（2）将豆浆机装满清水，水的重力为G水=mg=ρVg=1000kg/m3×0.001m3×10N/kg=10N．
豆浆机的重力G机=m
1
g=3.5kg×10N/kg=35N．
此时它们受到的总重力G=G水+G机=10N+35N=45N．
故答案为：45．
（3）豆浆机功率较大，三孔插座可以接地，是为了更安全．
故答案为：Ⅱ．
（4）电动机工作时间t =3min+2min=5min=300s．
1
电热丝工作时间t =5min+3min=8min=480s．
2
共消耗电能W=W +W =P t +P t =200W×300s+500W×480s=3×105J．
1 2 11 22
答：制作150克豆浆需要消耗电能3×105J．
点评： 本题考查压强的计算，重力的计算，通电时间的计算还有消耗电能的计算，关键是通过所给信息得出数据．
