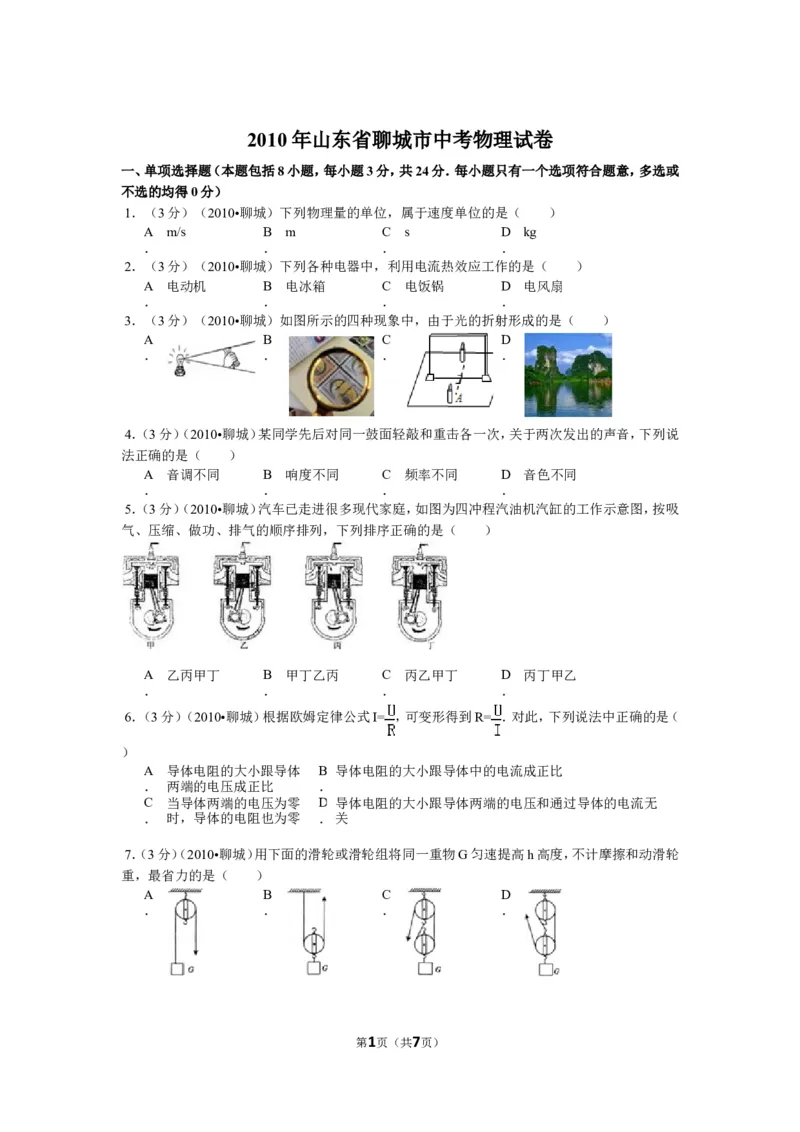

2010年山东省聊城市中考物理试卷
一、单项选择题（本题包括8小题，每小题3分，共24分．每小题只有一个选项符合题意，多选或
不选的均得0分）
1．（3分）（2010•聊城）下列物理量的单位，属于速度单位的是（ ）
A m/s B m C s D kg
． ． ． ．
2．（3分）（2010•聊城）下列各种电器中，利用电流热效应工作的是（ ）
A 电动机 B 电冰箱 C 电饭锅 D 电风扇
． ． ． ．

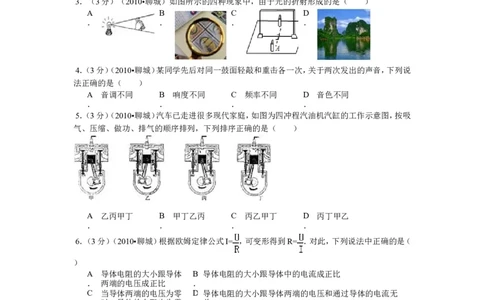

3．（3分）（2010•聊城）如图所示的四种现象中，由于光的折射形成的是（ ）
A B C D
． ． ． ．
4．（3分）（2010•聊城）某同学先后对同一鼓面轻敲和重击各一次，关于两次发出的声音，下列说
法正确的是（ ）
A 音调不同 B 响度不同 C 频率不同 D 音色不同
． ． ． ．
5．（3分）（2010•聊城）汽车已走进很多现代家庭，如图为四冲程汽油机汽缸的工作示意图，按吸
气、压缩、做功、排气的顺序排列，下列排序正确的是（ ）
A 乙丙甲丁 B 甲丁乙丙 C 丙乙甲丁 D 丙丁甲乙
． ． ． ．
6．（3分）（2010•聊城）根据欧姆定律公式I= ，可变形得到R= ．对此，下列说法中正确的是（
）
A 导体电阻的大小跟导体 B 导体电阻的大小跟导体中的电流成正比
． 两端的电压成正比 ．
C 当导体两端的电压为零 D 导体电阻的大小跟导体两端的电压和通过导体的电流无
． 时，导体的电阻也为零 ．关
7．（3分）（2010•聊城）用下面的滑轮或滑轮组将同一重物G匀速提高h高度，不计摩擦和动滑轮
重，最省力的是（ ）
A B C D
． ． ． ．
第1页（共7页）8．（3分）（2010•聊城）如图所示是某物质熔化时温度随时间变化的图象，由图象所给信息，下列
判断正确的是（ ）
A 该物质的熔点是0℃，在第 B 该物质的熔点是0℃，在第2min到第3min内是固液
． 2min到第3min内是固液共存 ．共存状态，其内能不变
态，其内能增加
C 该物质的熔点是﹣4℃，在第 D 该物质的熔点是0℃，在第5min到第6min内是气态，
． 5min到第6min内是液态，其 ．其内能增加
内能增加
二、多项选择题（本题包括4小题；每小题4分，共16分．每小题至少有两个选项符合题意，全部
选对的得4分，选不全的得2分，有选错或不选的得0分）
9．（4分）（2010•聊城）关于下列设备工作情况的解释，正确的是（ ）
A 移动电话﹣﹣利用电磁波传递 B 核电站﹣﹣化学能转化为电能
． 信息 ．
C 太阳能热水器﹣﹣太阳能转化 D 电影银幕﹣﹣白色物体能反射各种颜色的光
． 为内能 ．
10．（4分）（2010•聊城）图下方关于该图的说法，正确的是（ ）
A B
． ．
瓶对海绵的压力使海绵发生形变
钓鱼线对杆的拉力使
钓鱼杆发生形变
C D
． ．
球拍对球的作用力改 脚踢球使球飞出去，说明力是维持运动的原因
变球的运动方向
11．（4分）（2010•聊城）将小电动机与小电灯泡按如图所示的电路连接，在小电动机的转轴上绕
线，然后用力拉线，使电动机转动．在电动机的转动过程中小灯泡发光，下列关于该现象的说法，
正确的是（ ）
第2页（共7页）A 电生磁，使电动机转动 B 这是电磁感应现象
． ．
C 转速越快灯泡越亮 D 这个过程中机械能转化
． ．成了电能

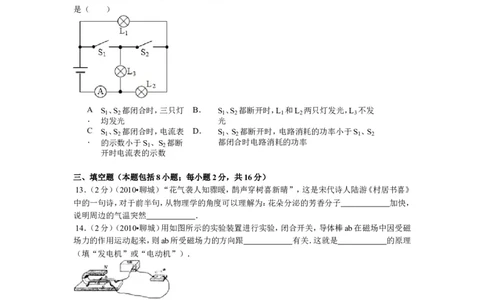

12．（4分）（2010•聊城）如图中三只电灯完全相同，某同学对该电路进行了以下分析判断，正确的
是（ ）
A S 、S 都闭合时，三只灯 B． S 、S 都断开时，L 和L 两只灯发光，L 不发
1 2 1 2 1 2 3
． 均发光 光
C S 、S 都闭合时，电流表 D． S 、S 都断开时，电路消耗的功率小于S 、S
1 2 1 2 1 2
． 的示数小于S 、S 都断 都闭合时电路消耗的功率
1 2
开时电流表的示数
三、填空题（本题包括8小题；每小题2分，共16分）
13．（2分）（2010•聊城）“花气袭人知骤暖，鹊声穿树喜新晴”，这是宋代诗人陆游《村居书喜》
中的一句诗，对于前半句，从物理学的角度可以理解为：花朵分泌的芳香分子 加快，
说明周边的气温突然 ．
14．（2分）（2010•聊城）用如图所示的实验装置进行实验，闭合开关，导体棒ab在磁场中因受磁
场力的作用运动起来，则ab所受磁场力的方向跟 有关．这就是 的原理
（填“发电机”或“电动机”）．
15．（2分）（2010•聊城）公共汽车公司为了保证人们上下车时的安全，在无人售票车上安装了
“车载监控器”．如图所示是该装置的示意图，图中摄像头的工作原理相当于凸透镜成
像（填“实”或“虚”）．汽车头灯的位置安装较低，当车灯发出的光照到路面上的障碍物时，因
为光 ，障碍物形成的影子较长，司机容易发现．
第3页（共7页）16．（2分）（2010•聊城）如图所示，平面镜PN与一只长15cm的铅笔AB竖直放置在水平桌面上，
它们之间相距20cm，铅笔的像高为 cm；若铅笔绕B点逆时针方向转过90°，此时铅
笔尖A与其所成像A′间的距离为 cm．
17．（2分）（2010•聊城）王凡把新安装好的即热式电热水器接入家庭电路时，家里的用电器突然
同时停止了工作．他用试电笔检测，发现总保险丝断了，引起电路中电流过大的原因可能是发生
了短路或 ．如图所示为王凡手拿试电笔检测电路的示意图，其中正确的是
．

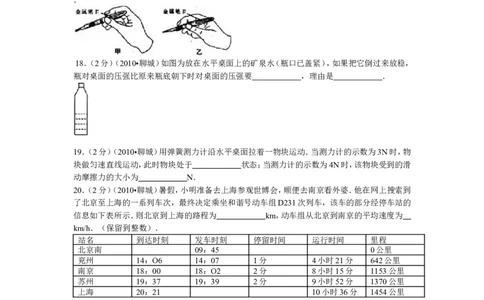

18．（2分）（2010•聊城）如图为放在水平桌面上的矿泉水（瓶口已盖紧），如果把它倒过来放稳，
瓶对桌面的压强比原来瓶底朝下时对桌面的压强要 ，理由是 ．
19．（2分）（2010•聊城）用弹簧测力计沿水平桌面拉着一物块运动．当测力计的示数为3N时，物
块做匀速直线运动，此时物块处于 状态；当测力计的示数为4N时，该物块受到的滑
动摩擦力的大小为 N．
20．（2分）（2010•聊城）暑假，小明准备去上海参观世博会，顺便去南京看外婆．他在网上搜索到
了北京至上海的一系列车次，最终决定乘坐和谐号动车组D231次列车，该车的部分经停车站的
信息如下表所示．则北京到上海的路程为 km，动车组从北京到南京的平均速度为
km/h．（保留到整数）．
站名 到达时刻 发车时刻 停留时间 运行时间 里程
北京南 09：45 0公里
兖州 14：O6 14：07 1分 4小时21分 642公里
南京 18：00 18：O2 2分 8小时15分 1153公里
苏州 19：37 19：39 2分 9小时52分 1370公里
上海 20：21 10小时36分 1454公里
四、作图题（本题包括3小题；每小题2分，共6分）
21．（2分）（2011•天水）根据近视眼的成因及矫正方法，在图中所示的虚线框内画出矫正所需的
透镜．
22．（2分）（2010•聊城）螺线管通电后，小磁针静止时的指向如图所示，请在图中标出螺线管的
N、S极，并标出电源的正、负极．
第4页（共7页）23．（2分）（2010•聊城）用细绳拉动木块在水平桌面上向右运动，如图所示．请画出木块在运动过
程中所受力的示意图．
五、买验探究题（本题包括3小题，共15分）
24．（4分）（2010•聊城）在探究凸透镜成像的实验中，已知凸透镜的焦距为10cm，如图所示．当点
燃的蜡烛放在离凸透镜25cm处时，烛焰在光屏上所成的像是倒立 的实像；生活中
的 就是利用此规律制成的．如果以焦点为参考点，当蜡烛离焦点越近时，像离透镜
越 （填“远”或“近”）；像的大小 （填“变大”“变小”或“不
变”）．
25．（4分）（2010•聊城）用如图所示的实验装置测量杠杆的机械效率．实验时，竖直向上匀速拉动
弹簧测力计，使挂在较长杠杆下面的钩码缓缓上升．实验中，将杠杆从实线位置匀速拉至图中虚
线位置，测力计的示数如图为 N，测力计移动距离为0.3m，钩码总重为1.0N，钩码上
升高度为0.1m，则杠杆的机械效率为 %．请写出使用该杠杆做额外功的一个主要原
因： ．
26．（7分）（2010•聊城）在探究“电阻上的电流跟两端电压的关系”的实验中，
（1）按图甲所示的电路进行实验，其中电源为两节干电池，电阻R的阻值为5Ω，变阻器R'标有
“50Ω 1.2A”字样．
①应选用电压表的量程为 ，电流表的量程为 ．
②请完成图乙中的实物电路连线（图中已连好一条线，所连线不能交叉）．
③闭合开关前，应将变阻器的滑片置于最 端（填“左”或“右”）．
（2）下表是小明在探究实验过程中记录的几组数据，通过对数据的分析，可得到的结论是：
．
实验次数 1 2 3 4
电压/V 1．O 1.5 2.0 2.5
电流/A 0.20 0.30 0.40 0.52
（3）小明用此电路测定小灯泡的额定功率，他将电阻R换成一只额定电压为2.5V的小灯泡（电阻
约8Ω），并选择好电流表、电压表的量程．闭合开关S后，当电压表的示数为2.5V时，电流表的示
数如图丙所示，则小灯泡的额定功率为 W．
第5页（共7页）六、计算题（本题包括3小题，第27小题6分，第28小题8分，第29小题9分，共23分．解答时应
写出必要的文字说明、主要公式和重要步骤．只写出最后答案的不得分，有数值计算的题．答案中
必须写出数值和单位）
27．（6分）（2010•聊城）小刚家安装了太阳能热水器，其水箱的容积是200L．某天早晨，小刚给热
水器水箱注满水，看到温度计显示水箱中水的温度为19℃，中午时温度计显示水箱中的水温为
44℃．
求：（1）水箱中水的质量；
（2）水箱中水吸收的热量．[c水=4.2×103 J/（kg•℃） ．
28．（8分）（2010•聊城）如图所示，水平茶几的中央放着一个盛水的圆柱形平底玻璃杯．用刻度尺
]
测得水深是10cm，玻璃杯的底面积为5.0×10﹣3m2．g取10N/kg．
（1）求水对杯底的压力和压强；
（2）将一健身球轻轻放入杯中，发现水面上升了2.2cm，且未溢出．求健身球受到的浮力．
29．（9分）（2010•聊城）如图为某小电热水器的电路图，R 为发热板，当热水器处于加热状态时，
1
水迅速被加热；达到预定温度后，S自动切换到另一挡，处于保温状态．
（1）说明S分别接a、b时，热水器对应的工作状态；
（2）若热水器加热时的功率为550W，保温时发热板的功率为88W，求电阻R ；
2
（3）当S接a时，电路在5min内消耗的电能．
第6页（共7页）2010 年山东省聊城市中考物理试卷
参考答案
一、单项选择题（本题包括8小题，每小题3分，共24分．每小题只有一个选项符合题意，多选或
不选的均得0分）
1．A2．C 3．B 4．B 5．C 6．D7．D8．A
二、多项选择题（本题包括4小题；每小题4分，共16分．每小题至少有两个选项符合题意，全部
选对的得4分，选不全的得2分，有选错或不选的得0分）
9．ACD 10．ABC 11．BCD 12．BD
三、填空题（本题包括8小题；每小题2分，共16分）
13．无规则运动升高 14．磁场方向和电流方向电动机 15．实沿直线传播 16．1570 17．总功
率过大甲18．大压力不变，受力面积变小 19． 平衡 3 20．1454140
四、作图题（本题包括3小题；每小题2分，共6分）
21． 22． 23．
五、买验探究题（本题包括3小题，共15分）
24．缩小照相机远变大 25． 0.566.7 杠杆自身有重力 26． 0 ～ 3V0 ～ 0.6A 右电阻一定（或不变）时 ，
导体中的电流跟它两端的电压成正比 0.7 5
六、计算题（本题包括3小题，第27小题6分，第28小题8分，第29小题9分，共23分．解答时应
写出必要的文字说明、主要公式和重要步骤．只写出最后答案的不得分，有数值计算的题．答案中
必须写出数值和单位）
27． 28． 29．
第7页（共7页）
