2016 年山东省聊城市中考物理试卷
一、单项选择题（本题包括 10 个小题；每小题 3 分，共 30 分．每小题只有一个选项符
合题意，多选或不选均得 0 分）

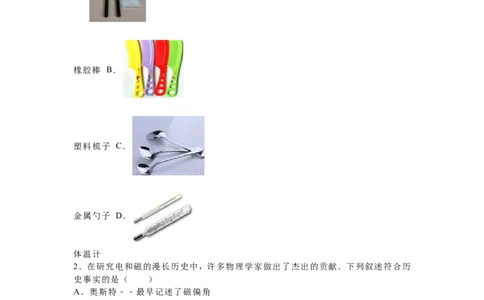

1．下列物品，通常情况下属于导体的是（ ）
A．
橡胶棒 B．
塑料梳子 C．
金属勺子 D．
体温计
2．在研究电和磁的漫长历史中，许多物理学家做出了杰出的贡献．下列叙述符合历
史事实的是（ ）
A．奥斯特﹣﹣最早记述了磁偏角
B．法拉第﹣﹣最先发现磁能生电
C．安 培﹣﹣最先发现电能生磁
D．沈 括﹣﹣最先发现电与磁之间的联系
3．关于声现象，下列说法正确的是（ ）
A．只要物体在振动，我们就能听到声音
B．“低声细语”中的“低”，指声音的音调低
C．“禁止鸣笛”是在传播过程中减弱噪声
D．超声波能够粉碎体内“结石”是因为声波具有能量
4．下列四种生活现象中，其物态变化属于液化的是（ ）
A．湿衣服晾干了
第1页（共30页）B．加冰块使饮料温度降低
C．放在衣柜中的樟脑片变小了
D．夏天从冰箱内取出瓶装饮料后，瓶外壁常附着一层小水珠
5．如图所示是“研究影响滑动摩擦力大小的因素”的实验．有关此实验的说法中正
确的是（ ）
A．分析甲、乙可得，滑动摩擦力的大小跟接触面所受的压力有关
B．分析甲、丁可得，滑动摩擦力的大小跟接触面的受力面积有关
C．乙、丙是探究滑动摩擦力的大小跟接触面的粗糙程度是否有关
D．丙、丁是探究滑动摩擦力的大小跟接触面的受力面积是否有关

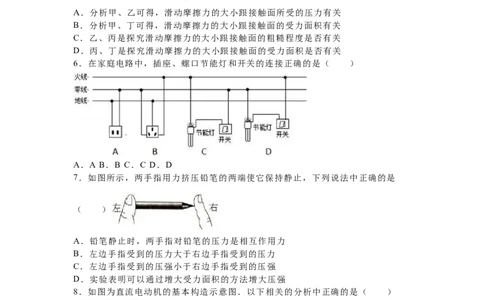

6．在家庭电路中，插座、螺口节能灯和开关的连接正确的是（ ）
A．A B．B C．C D．D
7．如图所示，两手指用力挤压铅笔的两端使它保持静止，下列说法中正确的是
（ ）
A．铅笔静止时，两手指对铅笔的压力是相互作用力
B．左边手指受到的压力大于右边手指受到的压力
C．左边手指受到的压强小于右边手指受到的压强
D．实验表明可以通过增大受力面积的方法增大压强
8．如图为直流电动机的基本构造示意图．以下相关的分析中正确的是（ ）
A．电动机是利用电磁感应的原理工作的
B．电动机工作过程中，消耗的电能全部转化为机械能
C．使线圈连续不停地转动下去是靠电磁继电器来实现的
D．仅改变磁感线的方向可以改变线圈转动的方向
第2页（共30页）9．两个容器中分别盛有甲、乙两种不同的液体，把体积相同的 A、B 两个实心小球放
入甲液体中，两球沉底；放入乙液体中，两球静止时的情况如图乙所示．则下列说法
不正确的是（ ）
A．小球 A 的质量小于小球 B 的质量
B．甲液体的密度小于乙液体的密度
C．小球 A 在甲液体中受到的浮力大于在乙液体中的浮力
D．在甲液体中容器底对小球 A 的支持力小于对小球 B 的支持力

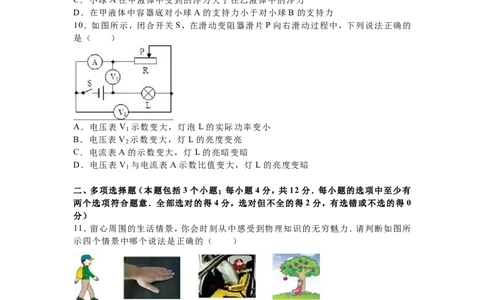

10．如图所示，闭合开关 S，在滑动变阻器滑片 P 向右滑动过程中，下列说法正确的
是（ ）
A．电压表 V 示数变大，灯泡 L 的实际功率变小
1
B．电压表 V 示数变大，灯 L 的亮度变亮
2
C．电流表 A 的示数变大，灯 L 的亮暗变暗
D．电压表 V 与电流表 A 示数比值变大，灯 L 的亮度变暗
1
二、多项选择题（本题包括 3 个小题；每小题 4 分，共 12 分．每小题的选项中至少有
两个选项符合题意．全部选对的得 4 分，选对但不全的得 2 分，有选错或不选的得 0
分）
11．留心周围的生活情景，你会时刻从中感受到物理知识的无穷魅力．请判断如图所
示四个情景中哪个说法是正确的（ ）
A．如果脚与地面没有摩擦，走路会变的很轻松
B．手拍桌子感到疼，是因为力的作用是相互的
C．驾驶员系安全带是为了减小行驶中人的惯性
D．苹果下落过程中动能增大
12．光使世界绚丽多彩，人们的生活更离不开光．关于光现象，下列说法正确的是（
）
A．你照镜子时，平面镜越小，像就越小
B．彩色电视画面上的色彩是由红、绿、蓝三种色光混合而成
第3页（共30页）C．近视眼镜是利用凹透镜使光线发散的特点矫正眼睛的
D．光纤通信用的激光也是一种电磁波

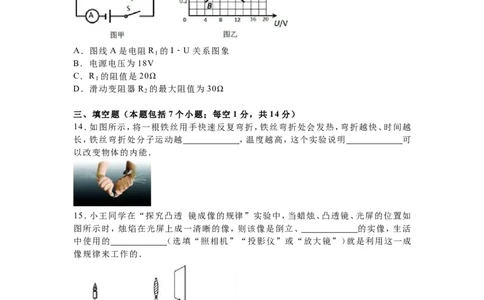

13．如图甲所示电路，电源电压保持不变．闭合开关 S，当滑动变阻器的滑片 P 从右
端滑到左端的过程中，R 、R 的 I﹣U 关系图象如图乙所示．则下列判断正确的是（
1 2
）
A．图线 A 是电阻 R 的 I﹣U 关系图象
1
B．电源电压为 18V
C．R 的阻值是 20Ω
1
D．滑动变阻器 R 的最大阻值为 30Ω
2
三、填空题（本题包括 7 个小题；每空 1 分，共 14 分）
14．如图所示，将一根铁丝用手快速反复弯折，铁丝弯折处会发热，弯折越快、时间越
长，铁丝弯折处分子运动越 ，温度越高，这个实验说明 可
以改变物体的内能．
15．小王同学在“探究凸透 镜成像的规律”实验中，当蜡烛、凸透镜、光屏的位置如
图所示时，烛焰在光屏上成一清晰的像，则该像是倒立、 的实像，生活
中使用的 （ 选填“照相机”“投影仪”或“放大镜”）就是利用这一成
像规律来工作的．
16．英国物理学家焦耳用近 40 年的时间做了大量实验，研究电流产生的热量，提出
了焦耳定律，焦耳定律可用公式 来表示．某家庭单独使用电饭锅，用时
15min，电能表的示数由图甲示数变成图乙示数，则该电饭锅在这段时间内消耗电能
约为 ．
第4页（共30页）17．注射器能将药液吸入针筒是利用了 的作用；在倒置的漏斗里放一
个乒乓球，用手指托住乒乓球．然后从漏斗口向下用力吹气，并将手指移开，由于乒
乓球上方空气流速大，压强 的缘故，乒乓球将不会下落．
18．如图是一种拉杆式旅行箱的示意图，使用时它相当于一个 杠杆（选
填“省力”或“费力”）．若旅行箱内装满物体且质量分布均匀，其总重为 210N，轻
质拉杆拉出的长度是箱体长度的二分之一，要使旅行箱和拉杆构成的杠杆水平平衡，
则竖直向上的拉力 F 为 N．
19．如图所示，闭合开关，电磁铁通电时，它的上端是 （选填“N”或
“S”）极，若将滑动变阻器的滑片向左移动．电磁铁吸引大头针的数目 ．
20．暑假，家住聊城的小明准备乘坐 Z308 次列车去北京参加青少年夏令营，该车经
停车站的信息如下表所示，则该列车从聊城站出发到达北京西站所用时间约为
h．已知聊城站到北京西客站的路程约为 490km，则该车此行程的平均速度约为
km/h．
第5页（共30页）四、作图题（本题包括 2 个小题；每小题 2 分，共 4 分）
21．如图所示，一束光射向一块玻璃砖，并穿过玻璃砖．画出这束光进入玻璃和离开
玻璃后的光线（注意标出法线）．
22．如图甲所示，在水平公路上匀速行驶的太阳能汽车受到两对平衡力的作用，请在
图乙上画出汽车受力的示意图．
五、实验探究题（本题包括 4 个小题，共 19 分）
23．在探究“比较不同物质吸热的情况”的实验中，实验装置如图所示．
第6页（共30页）（1）实验中应量取质量 的甲、乙两种液体，分别倒入相同的烧杯中．
（2）用相同规格的电加热器加热甲和乙两种液体，使它们升高相同的温度，通过
来比较甲和乙两种液体吸收热量的多少．
（3）实验记录的数据如表所示，分析实验数据可知 物质的吸热能力强．
加热时间/min 0 1 2 3 4
甲的温度/℃ 30 34 38 42 46
乙的温度/℃ 10 18 26 34 42
24．为了“探究光反射时的规律”，实验小组的同学选用了平面镜、纸板、激光器和
几种不同颜色的笔，依据教材设计了如图所示的实验．
次数 ∠i ∠r
1 70° 70°
2 45° 45°
3 30° 30°
（1）实验中还需要的器材是 ．
（2）实验中为了使光线能在纸板上显示出来，方便实验研究，你该采取的操作是
．
A．向纸板喷烟或雾 B．使光束垂直纸板射到 O 点 C．使光束贴着纸板射到 O
点
（3）改变光束入射的角度，多做几次，换用不同颜色的笔记录每次光的径迹．取下纸
板，测量 ON 两侧的∠i 和∠r，将数据记录在上表中，根据数据得出的结论是
；
（4）若将一束光贴着纸板沿 FO 方向射到 O 点，光将沿图中的 OE 方向射出，因为在
反射现象中， ．
25．在“测量滑轮组的机械效率”实验中，小丽用如图所示的同一滑轮组提升不同
钩码的方法，分别做了甲、乙、丙 3 次实验，实验数据记录如表：
钩码 绳端
所受 提升 移动 机械效
拉力
的 高度 的 率
F/N
重力 h/m 距离 η
G/N s/m
实验
次数
1 2 0.05 1.0 0.15 66.7%
2 4 0.05 1.7 0.15 78.4%
3 6 0.05 ① 0.15 ②
（1）实验中要竖直向上 拉动弹簧测力计，使钩码升高．
（2）表格中编号①处数据应为 ，编号②处数据应为 ．
第7页（共30页）（3）分析以上实验数据可以得出如下结论：同一滑轮组的机械效率主要与
有关．
（4）若将此滑轮组换一种绕绳方法，不计摩擦及绳重，提升相同的物体时，滑轮组的
机械效率 （选填“变大”“变小”或“不变”）．
26．在“伏安法测电阻”的实验中，小明同学连接了如图甲所示的电路（电路元件完
好，接线柱接线牢固）．
（1）在未检查电路连接是否正确的情况下，闭合开关，调节滑动变阻器滑片，电流表
的示数将 ，电压表的示数将 ．（选填“发生变化”或“保
持不变”）
（2）检查电路，发现有一处连接错误，请指出连接错误的导线是 （ 选填
“a”“b”“c”或“d”）．
（3）纠正错误后，闭合开关，测得几组数据如下表．
实验次数 1 2 3
电压 U/V 1.5 2.1 2.8
电流 I/A 0.10 0.14
电阻 R/Ω 15.0
第 3 次实验时电流表示数如图乙所示，电流表的示数为 A．第 2 次实验
后，算出的电阻值是 Ω，第 3 次实验后，算出的电阻值是
Ω，待测电阻值为 Ω．
六、计算题（本题包括 3 个小题，共 21 分．解答时应写出必要的文字说明、主要公式
和重要的演算步骤．只写最后答案的不得分，有数值计算的题，答案中必须写出数值
和单位）
27．太阳能热水器是把太阳能转化为内能的设备之一．某品牌太阳能热水器每小时
平均接收 4.2×106J 的太阳能，在 5 小时的有效照射时间内，将热水器中质量为
100kg、初温为 26℃的水，温度升高到 46℃．求：
（1）热水器中的水吸收的热量 Q ；[水的比热容 c=4.2×103J/（kg•℃）
吸
（2）热水器 5 小时有效照射内接收到的太阳能 E；
]
（3）热水器 5 小时有效照射内接收到的太阳能，相当于完全燃烧多少 m3的天然气放
出的热量？（天然气的热值 q=7×107J/m3）
28．如图所示，放在水平面上的薄壁圆柱形容器，底面积为 25cm2，弹簧测力计的挂
钩上挂着重为 3.9N 的金属块，现将金属块浸没水中，容器内水面由 20cm 上升到
22cm（g=10N/kg）．求：
（1）金属块未放入水中时（如图所示），水对容器底的压强；
（2）金属块的密度；
（3）金属块浸没水中（未接触容器底）静止时，弹簧测力计的示数；
第8页（共30页）（4）缓慢匀速提升金属块使其上升 10cm，金属块始终处于浸没状态，你认为此过程
中浮力做功吗？若做功，请计算出浮力做了多少功；若不做功，请说明理由．
29．如图所示，小灯泡 L 标有“6V 3W”的字样，不考虑灯丝电阻的变化，滑动变阻
器的最大阻值 R 为 24Ω，电源电压保持不变．当 S 闭合，S 、S 断开，滑片 P 滑到中点
1 2
时，小灯泡恰好正常发光．保持滑片 P 的位置不变，闭合 S、S 、S ，发现电流表的示
1 2
数变化了 1A．求：
（1）小灯泡正常发光时的电流．
（2）电源电压．
（3）当开关 S、S 、S 都闭合时，电路消耗总功率的最小值．
1 2
第9页（共30页）2016 年山东省聊城市中考物理试卷
参考答案与试题解析
一、单项选择题（本题包括 10 个小题；每小题 3 分，共 30 分．每小题只有一个选项符
合题意，多选或不选均得 0 分）
1．下列物品，通常情况下属于导体的是（ ）
A．
橡胶棒 B．
塑料梳子 C．
金属勺子 D．
体温计
【考点】导体．
【分析】容易导电的物体叫导体，不容易导电的物体叫绝缘体，导电性能介于导体与
绝缘体之间的叫半导体．
常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等．常见的绝缘体：塑料、玻
璃、陶瓷、橡胶、干木棍、干燥的空气等．
【解答】解：ABD、橡胶棒、塑料梳子、体温计（玻璃外壳）都不容易导电，是绝缘体，
不合题意．
C、金属勺子是金属制品，容易导电，是导体，符合题意．
故选 C．
2．在研究电和磁的漫长历史中，许多物理学家做出了杰出的贡献．下列叙述符合历
史事实的是（ ）
第10页（共30页）A．奥斯特﹣﹣最早记述了磁偏角
B．法拉第﹣﹣最先发现磁能生电
C．安 培﹣﹣最先发现电能生磁
D．沈 括﹣﹣最先发现电与磁之间的联系
【考点】物理常识．
【分析】根据对物理学家成就的了解作答．
【解答】解：
A．奥斯特最先发现了电流周围存在磁场，是最先发现电与磁之间的联系的科学家，
A 选项错误；
B．法拉弟最先发现了电磁感应现象，即磁生电，B 选项正确；
C．最先发现电能生磁的是奥斯特，C 选项错误；
D、沈括最早记述了磁偏角，D 选项错误．
故选 B．
3．关于声现象，下列说法正确的是（ ）
A．只要物体在振动，我们就能听到声音
B．“低声细语”中的“低”，指声音的音调低
C．“禁止鸣笛”是在传播过程中减弱噪声
D．超声波能够粉碎体内“结石”是因为声波具有能量
【考点】声音的综合利用．
【分析】（1）人耳能听到的声音的频率范围是 20Hz～20000Hz，不在这个范围内的
声音是人耳听不到；
（2）声音的特性有：音调、响度和音色；
（3）减弱噪声的途径：1．在声源处减弱；2．在传播的过程中；3．在人耳处减弱．
（4）声音可以传递信息也可以传递能量．
【解答】解：A、物体振动能够产生声音，但是产生的声音不一定被人听到，只有频率
在人耳听觉范围内的声音才能被人耳听到，故 A 错误；
B、“低声细语”中的“低”，指声音的响度小，故 B 错误；
C、“禁止鸣笛”是在声源处减弱，故 C 错误；
D、超声波能够粉碎体内“结石”是因为声波具有能量声，故 D 正确．
故选 D．
4．下列四种生活现象中，其物态变化属于液化的是（ ）
A．湿衣服晾干了
B．加冰块使饮料温度降低
C．放在衣柜中的樟脑片变小了
D．夏天从冰箱内取出瓶装饮料后，瓶外壁常附着一层小水珠
【考点】液化及液化现象．
【分析】物体由液态变为固态的过程叫凝固，物体由固态变为液态的过程叫熔化．物
体由液态变为气态态的过程叫汽化，汽化的两种方式是蒸发和沸腾．物体由气态变为
液态的过程叫液化．物体由固态变为气态的过程叫升华．
【解答】解：
A、湿衣服变干，是湿衣服中的水分变为了水蒸气，由液态变为气态，是汽化现象，不
符合题意；
第11页（共30页）B、加冰块会使饮料变得冰凉，利用了冰块的熔化吸热，是熔化现象，不符合题意；
C、放在衣柜中的樟脑片，有固态变为气态，是升华现象，不符合题意；
D、夏天从冰箱内取出瓶装饮料后，瓶外壁常附着一层小水珠，这些小水珠是空气中
的水蒸气遇到冷的矿泉水瓶壁液化形成的，是液化现象，符合题意．
故选 D．
5．如图所示是“研究影响滑动摩擦力大小的因素”的实验．有关此实验的说法中正
确的是（ ）
A．分析甲、乙可得，滑动摩擦力的大小跟接触面所受的压力有关
B．分析甲、丁可得，滑动摩擦力的大小跟接触面的受力面积有关
C．乙、丙是探究滑动摩擦力的大小跟接触面的粗糙程度是否有关
D．丙、丁是探究滑动摩擦力的大小跟接触面的受力面积是否有关
【考点】探究摩擦力的大小与什么因素有关的实验．
【分析】影响滑动摩擦力大小的因素有压力和接触面的粗糙程度，在探究和分析结论
时，一定要依据控制变量法，依次对不同的实验进行比较，并得出结论．
【解答】解：A、分析甲、乙可得，接触面粗糙程度相同，压力不同，故可得出滑动摩擦
力的大小跟接触面所受的压力有关，故 A 正确；
B、甲、丁的实验中，压力和接触面均相同，拉力最终也相同，因此分析甲、丁可得，滑
动摩擦力的大小跟接触面的受力面积无关，故 B 错误；
C、乙、丙两次实验，压力和接触面的粗糙程度均不同，不符合控制变量法的要求，不
能探究滑动摩擦力的大小跟接触面的粗糙程度是否有关，故 C 错误；
D、丙、丁两次实验，接触面的粗糙程度不同不同，不符合控制变量法的要求，不能探
究滑动摩擦力的大小跟接触面的受力面积是否有关，故 D 错误．
故选 A．
6．在家庭电路中，插座、螺口节能灯和开关的连接正确的是（ ）
A．A B．B C．C D．D
【考点】家庭电路的连接．
【分析】（1）两孔插座的接法：左孔接零线，右孔接火线．
（2）三孔插座的接法：左孔接零线，右孔接火线，上孔接地线．
第12页（共30页）（3）电灯的接法：火线首先进开关，再入灯泡顶端的金属点；零线直接接入灯泡的螺
旋套．
【解答】解：
A、两孔插座左孔接地线，右孔接零线；接线错误，故 A 错．
B、三孔插座左孔接零线，右孔接火线，上孔接地线．接线正确，故 B 正确．
CD、火线直接接入灯泡顶端的金属点，而开关接在零线与灯之间，当断开开关时，灯
不亮，人会认为没电，其实等于火线相连，此时人若接触灯，易发生触电；若像 D 图，
火线首先进开关，再接入灯泡顶端的金属点，零线直接接螺旋套，就避免前面的现象
发生，故 CD 错误．
故选 B．
7．如图所示，两手指用力挤压铅笔的两端使它保持静止，下列说法中正确的是
（ ）
A．铅笔静止时，两手指对铅笔的压力是相互作用力
B．左边手指受到的压力大于右边手指受到的压力
C．左边手指受到的压强小于右边手指受到的压强
D．实验表明可以通过增大受力面积的方法增大压强
【考点】压强大小比较．
【分析】（1）从铅笔所处的平衡状态入手，分析两手指的受力大小关系．手指所受铅
笔的压力等于手指对铅笔的压力，这是作用力与反作用力．
（2）压强的大小由压力的大小和受力面积的大小来确定．在压力相同的情况下，只需
比较受力面积的大小即可．
【解答】解：
（1）铅笔处于静止状态，受到两手指的压力是一对平衡力．所以两手指对铅笔的压力
相等．由于手指对铅笔的压力与铅笔对手的压力是一对作用力与反作用力，所以这两
力也相等．由此可知：两手指受到的铅笔的压力相同．故 AB 错误；
（2）由于铅笔的两端的受力相同，右边的受力面积小，由 p= 可知右边手指受到的压
强较大．故 C 正确，D 错误．
故选 C．
8．如图为直流电动机的基本构造示意图．以下相关的分析中正确的是（ ）
A．电动机是利用电磁感应的原理工作的
B．电动机工作过程中，消耗的电能全部转化为机械能
C．使线圈连续不停地转动下去是靠电磁继电器来实现的
第13页（共30页）D．仅改变磁感线的方向可以改变线圈转动的方向
【考点】直流电动机的构造和工作过程．
【分析】电动机是利用通电导线在磁场中受力的作用的原理工作的，且所受力的方向
与电流的方向和磁场的方向有关；工作时，消耗电能产生机械能，所以是将电能转化
为机械能的过程；且使得线圈持续转动的原因是换向器．
【解答】解：A、电动机是利用通电导线在磁场中受力的作用的原理工作的，故 A 错误；
B、电动机工作过程中，消耗的电能大部分转化为机械能，有一部分电能转化成了热
能，故 B 错误；
C、使线圈连续不停地转动下去是靠换向器来实现的，故 C 错误；
D、电动机是利用通电导线在磁场中受力的作用的原理工作的，且所受力的方向与电
流的方向和磁场的方向有关，故仅改变磁感线的方向可以改变线圈转动的方向，故 D
正确；
故选 D．
9．两个容器中分别盛有甲、乙两种不同的液体，把体积相同的 A、B 两个实心小球放
入甲液体中，两球沉底；放入乙液体中，两球静止时的情况如图乙所示．则下列说法
不正确的是（ ）
A．小球 A 的质量小于小球 B 的质量
B．甲液体的密度小于乙液体的密度
C．小球 A 在甲液体中受到的浮力大于在乙液体中的浮力
D．在甲液体中容器底对小球 A 的支持力小于对小球 B 的支持力
【考点】物体的浮沉条件及其应用．
【分析】（1）根据 F =ρ gV ，可判断出两个小球所受浮力的大小关系；
浮 液 排
（2）根据两个小球的浮沉情况及物体的浮沉条件，可判断出各个选项．
【解答】解：A、A 漂浮，其所受的浮力等于自身的重力，即 F =G ；B 下沉，即 F ＜
浮 A 浮
G ；据 F =ρ gV 可知，由于 A 排开水的体积小于 B 排开水的体积，所以 A 所受
B 浮 液 排
的浮力小于 B 的浮力，故 A 的重力小于 B 的重力，故小球 A 比小球 B 的质量小，故 A
正确；
B、A、B 在甲液体中均下沉，则甲液体的密度均小于两个小球的密度，由 A 知，乙液
体的密度大于 A 的密度，所以甲液体的密度小于乙液体的密度，故 B 正确；
C、在甲液体中，A 球下沉，所以重力大于浮力；在乙液体中，A 球漂浮，所以重力等于
浮力，故可知小球 A 在甲液体中受到的浮力小于在乙液体中的浮力，故 C 错误；
D、据上面的分析可知，B 的质量大于 A 的质量，即 B 的重力大于 A 的重力，由于体
积相同，所以所受浮力相同，故在甲液体中容器底对小球 A 的支持力小于对小球 B
的支持力，故 D 正确；
故选 C．
10．如图所示，闭合开关 S，在滑动变阻器滑片 P 向右滑动过程中，下列说法正确的
是（ ）
第14页（共30页）A．电压表 V 示数变大，灯泡 L 的实际功率变小
1
B．电压表 V 示数变大，灯 L 的亮度变亮
2
C．电流表 A 的示数变大，灯 L 的亮暗变暗
D．电压表 V 与电流表 A 示数比值变大，灯 L 的亮度变暗
1
【考点】电路的动态分析．
【分析】由电路图可知，灯泡与滑动变阻器串联，电压表 V 测电源电压，电压表 V 测
1 2
滑动变阻器两端电压，电流表测电路电流；根据滑片的移动方向判断滑动变阻器接入
电路的阻值如何变化，然后由串并联电路特点、欧姆定律、电功率公式分析答题．
【解答】解：A、电压表 V 测电源电压，电源电压不变，则电压表 V 示数不变，故 A 错
1 1
误；
B、由电路图可知，滑片向右滑动时，滑动变阻器接入电路的阻值变大，滑动变阻器分
析变大，电压表 V 示数变大，灯泡电压变小；电路总电阻变大，电源电压不变，由欧
2
姆定律可知，电路电流变小，电流表示数变小，由于电路电流变小，灯泡电压变小，由
P=UI 可知灯泡实际功率变小，灯泡变暗，故 B 错误；
C、由 B 的分析可知，电流表示数变小，灯泡变暗，故 C 错误；
D、电压表 V 示数不变，电流表 A 示数变小，则电压表 V 与电流表 A 示数比值变大，
1 1
由 B 可知，灯 L 的亮度变暗，故 D 正确；
故选 D．
二、多项选择题（本题包括 3 个小题；每小题 4 分，共 12 分．每小题的选项中至少有
两个选项符合题意．全部选对的得 4 分，选对但不全的得 2 分，有选错或不选的得 0
分）
11．留心周围的生活情景，你会时刻从中感受到物理知识的无穷魅力．请判断如图所
示四个情景中哪个说法是正确的（ ）
A．如果脚与地面没有摩擦，走路会变的很轻松
B．手拍桌子感到疼，是因为力的作用是相互的
C．驾驶员系安全带是为了减小行驶中人的惯性
D．苹果下落过程中动能增大
【考点】摩擦力产生的条件；力作用的相互性；惯性；动能的影响因素．
【分析】（1）如果脚与地面无摩擦，人将无法走路；
（2）物体间力的作用是相互的；
（3）惯性的大小只与物体的质量有关；
第15页（共30页）（4）动能的大小与物体的质量、速度有关．
【解答】解：A、人走路是靠脚与地面的摩擦力，如果脚与地面无摩擦，人将无法走路，
故 A 错误；
B、手拍桌子时，手对桌子有一个力的作用，由于物体间力的作用是相互的，所以桌子
对手有一个反作用力，故手会疼，故 B 正确；
C、驾驶员系安全带是为了减小行驶中惯性对人噪声的伤害，但不能减小人的惯性，
故 C 错误；
D、苹果下落过程中，质量不变，速度增大，故动能变大，故 D 正确．
故选 BD．
12．光使世界绚丽多彩，人们的生活更离不开光．关于光现象，下列说法正确的是（
）
A．你照镜子时，平面镜越小，像就越小
B．彩色电视画面上的色彩是由红、绿、蓝三种色光混合而成
C．近视眼镜是利用凹透镜使光线发散的特点矫正眼睛的
D．光纤通信用的激光也是一种电磁波
【考点】平面镜成像的特点、原理、现象及其实验方案；色光的三原色和颜料的三原色；
近视眼的成因与矫正办法；光纤通信．
【分析】（1）平面镜成像的特点之一：平面镜所成的像与物体大小相同；
（2）彩色电视机荧屏上呈现各种颜色是由红绿蓝三色色光合成的，红、绿、蓝三种色
光叫色光的三原色．
（3）近视眼是由于晶状体太厚或眼球的前后方向太长，导致像成在视网膜的前方，故
用凹透镜来矫正；
（4）激光是一种颜色非常纯、方向高度集中的光．
【解答】解：A、根据平面镜成像的特点可知，平面镜所成的像与物体大小相同，与平
面镜的大小无关．故 A 错误；
B、彩色电视画面上的色彩是由红、绿、蓝三种色光混合而成．故 B 正确；
C、近视眼镜是利用凹透镜使光线发散的特点矫正眼睛的．故 C 正确；
D、光纤通信用的激光也是一种电磁波．故 D 正确．
故选 BCD．
13．如图甲所示电路，电源电压保持不变．闭合开关 S，当滑动变阻器的滑片 P 从右
端滑到左端的过程中，R 、R 的 I﹣U 关系图象如图乙所示．则下列判断正确的是（
1 2
）
A．图线 A 是电阻 R 的 I﹣U 关系图象
1
第16页（共30页）B．电源电压为 18V
C．R 的阻值是 20Ω
1
D．滑动变阻器 R 的最大阻值为 30Ω
2
【考点】欧姆定律的应用．
【分析】由电路图可知，R 与 R 串联，电压表 V 测 R 两端的电压，V 测 R 两端的电
1 2 1 1 2 2
压，电流表测电路中的电流．
（1）根据电压变化的范围进行判断，定值电阻两端电压不会等于零；
（2）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电阻 R 的功率最
1
小，根据图象读出电路中的最小电流和两电阻两端的电压，根据串联电路的电压特点
求出电源的电压，根据欧姆定律求出 R 的阻值和滑动变阻器的最大阻值．
1
【解答】解：由电路图可知，R 与 R 串联，电压表 V 测 R 两端的电压，V 测 R 两端
1 2 1 1 2 2
的电压，电流表测电路中的电流．
（1）当滑动变阻器接入电路中的电阻为 0 时，电路中的电流最大，R 两端的电压最大，
1
R 两端的电压为 0，
2
由图象可知，A 为滑动变阻器 R 的 U﹣I 关系图象，B 为电阻 R 的 U﹣I 图象，故 A
2 1
错误；
（2）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，
由 U﹣I 图象可知，电路中的最小电流 I=0.2A，R 两端的电压 U =4V，R 两端的电
1 1 2
压 U =14V，
2
因串联电路中总电压等于各分电压之和，
所以，电源电压：
U=U +U =14V+4V=18V，故 B 正确；
1 2
由 I= 可得，定值电阻 R 的阻值和滑动变阻器的最大阻值：
1
R = = =20Ω，R = = =70Ω，故 C 正确、D 错误．
1 2
故选 BC．
三、填空题（本题包括 7 个小题；每空 1 分，共 14 分）
14．如图所示，将一根铁丝用手快速反复弯折，铁丝弯折处会发热，弯折越快、时间越
长，铁丝弯折处分子运动越 剧烈 ，温度越高，这个实验说明 做功 可以改变物
体的内能．
【考点】做功改变物体内能．
【分析】（1）温度越高，分子运动越剧烈；
（2）解决此题要知道做功可以改变物体的内能，当对物体做功时，机械能转化为内能，
当物体对外做功时，内能转化为机械能．
第17页（共30页）【解答】解：反复折铁丝时，人对铁丝做功，机械能转化为铁丝的内能，内能增大，温
度升高，是通过做功的方式改变物体的内能；由于温度升高，所以此时的分子运动变
的更为剧烈；
故答案为：剧烈；做功．
15．小王同学在“探究凸透 镜成像的规律”实验中，当蜡烛、凸透镜、光屏的位置如
图所示时，烛焰在光屏上成一清晰的像，则该像是倒立、 缩小 的实像，生活中使
用的 照相机 （ 选填“照相机”“投影仪”或“放大镜”）就是利用这一成像规律
来工作的．
【考点】凸透镜成像规律及其探究实验．
【分析】当物距大于像距时，蜡烛通过凸透镜成倒立缩小实像，照相机是根据这个原
理制成的．
【解答】解：由图可知，物距大于像距，蜡烛通过凸透镜成倒立缩小的实像，照相机是
根据这个原理制成的．
故答案为：缩小；照相机．
16．英国物理学家焦耳用近 40 年的时间做了大量实验，研究电流产生的热量，提出
了焦耳定律，焦耳定律可用公式 Q= I 2 R t 来表示．某家庭单独使用电饭锅，用时
15min，电能表的示数由图甲示数变成图乙示数，则该电饭锅在这段时间内消耗电能
约为 0.4kW• h ．
【考点】焦耳定律；电能表参数的理解与电能的求法．
【分析】（1）电流产生的热量跟电流大小、电阻大小、通电时间有关，焦耳定律可用公
式 Q=I2Rt 表示；
（2）电能表是测量电能的仪表，末时间的示数减去初时间的示数即为用电器在这段
时间内消耗的电能，注意电能表表盘上最后一位是小数且单位为 kW•h．
【解答】解：
物理学家焦耳做了大量实验，研究电流产生的热量，提出了焦耳定律，焦耳定律可用
公式 Q=I2Rt 来表示；
图甲中电能表的示数为 7624.8kW•h，图乙中电能表的示数为 7625.2kW•h；
第18页（共30页）所以，该电饭锅在这段时间内消耗电能为 7625.2kW•h﹣7624.8kW•h=0.4kW•h．
故答案为：Q=I2Rt；0.4kW•h．
17．注射器能将药液吸入针筒是利用了 大气压 的作用；在倒置的漏斗里放一个
乒乓球，用手指托住乒乓球．然后从漏斗口向下用力吹气，并将手指移开，由于乒乓
球上方空气流速大，压强 较小 的缘故，乒乓球将不会下落．
【考点】大气压强的存在；流体压强与流速的关系．
【分析】解答此题从以下知识点入手：
①注射器吸取药水是利用了大气压；
②液体和气体都称为流体，生活中常见的流体是水和空气，流体流速越大的地方、压
强越小，流体流速越小的地方、压强越大．
【解答】解：①注射器吸取药液时，将针口插入药液后，向外拔活塞，使管内的气体体
积增大，气压减小，药液就被管外的大气压压进管内；
②当从漏斗口向下用力吹气时，增大乒乓球上方空气的流动速度、压强减小，乒乓球
下面的压强不变，乒乓球下面的压强大于上面的压强，乒乓球在压强差的作用下不会
下落．
故答案为：大气压；较小．
18．如图是一种拉杆式旅行箱的示意图，使用时它相当于一个 省力 杠杆（选填
“省力”或“费力”）．若旅行箱内装满物体且质量分布均匀，其总重为 210N，轻质
拉杆拉出的长度是箱体长度的二分之一，要使旅行箱和拉杆构成的杠杆水平平衡，则
竖直向上的拉力 F 为 7 0 N．
【考点】杠杆的平衡条件；杠杆的应用．
【分析】由示意图分析动力和阻力，然后看动力臂和阻力臂的大小，确定杠杆种类；
根据杠杆的平衡条件进行计算求出竖直向上的力．
【解答】解：竖直向上的力 F 为动力，箱体的重力为阻力，支点在箱体中心，故动力臂
大于阻力臂，所以是省力杠杆；
当旅行箱和拉杆构成的杠杆水平平衡时，如图所示：
第19页（共30页）由题意知，L =3L ，
1 2
因为 F L =F L ，
1 1 2 2
所以竖直向上的拉力为 F= = G= ×210N=70N．
故答案为：省力；70．
19．如图所示，闭合开关，电磁铁通电时，它的上端是 S （ 选填“N”或“S”）极，
若将滑动变阻器的滑片向左移动．电磁铁吸引大头针的数目 增多 ．
【考点】电磁铁的构造和原理．
【分析】（1）根据电流方向和电磁铁的绕线情况，根据安培定则判断出电磁铁的极性；
（2）电磁铁的磁性强弱和线圈的匝数、电流大小有关；滑动变阻器的滑片 P 向右移动
时，连入电路的电阻变大，电流变小，据此作出判断．
【解答】解：（1）由图看出，电流从电磁铁下端流入，依据安培定则，四指顺着电流方
向，大拇指应向下握住电磁铁，所以下端为 N 极，钉帽一端的磁极为 S 极．
（2）滑动变阻器的滑片 P 向左移动时，连入电路的电阻变小，电路中的电流变大，电
磁铁的磁性增强，电磁铁吸引的大头针数目将增多．
故答案为：S；增多．
20．暑假，家住聊城的小明准备乘坐 Z308 次列车去北京参加青少年夏令营，该车经
停车站的信息如下表所示，则该列车从聊城站出发到达北京西站所用时间约为 3. 5
h．已知聊城站到北京西客站的路程约为 490km，则该车此行程的平均速度约为
140 km/h．
第20页（共30页）【考点】速度与物体运动．
【分析】从表格中找出列车从聊城到北京西站的运行时间和里程，即可算出动车组从
聊城到南京的平均速度．
【解答】解：由表格中数据可知：列车从聊城到北京西站的运行时间是 12：04﹣08：
34=3.5h；
已知聊城站到北京西客站的路程约为 490km，则该车此行程的平均速度：v= =
≈140km/h．
故答案为：3.5；140．
四、作图题（本题包括 2 个小题；每小题 2 分，共 4 分）
21．如图所示，一束光射向一块玻璃砖，并穿过玻璃砖．画出这束光进入玻璃和离开
玻璃后的光线（注意标出法线）．
【考点】作光的折射光路图．
【分析】根据折射规律：
当光从空气斜射入玻璃时，入射光线和折射光线分居法线的两侧，折射角小于入射角
当光从玻璃斜射入空气时，入射光线和折射光线分居法线的两侧，折射角大于入射角
【解答】解：先画出法线，当光从空气斜射入玻璃时，入射光线和折射光线分居法线的
两侧，折射角小于入射角．
第21页（共30页）当光从玻璃斜射入空气时，入射光线和折射光线分居法线的两侧，折射角大于入射角
如下图所示：
22．如图甲所示，在水平公路上匀速行驶的太阳能汽车受到两对平衡力的作用，请在
图乙上画出汽车受力的示意图．
【考点】力的示意图．
【分析】画力的示意图，首先要对物体进行受力分析，看物体受几个力，要先分析力的
大小、方向和作用点，再按照画图的要求画出各个力．
【解答】解：以汽车为研究对象，分析受力情况：重力 G、路面的支持力 F 、摩擦力 F
支
和牵引力 F ，汽车匀速运动，重力 G 与路的支持力 F 平衡，摩擦力 F 和牵引力
阻 牵 支 阻
F ，画出汽车受力的示意图如图：
牵
五、实验探究题（本题包括 4 个小题，共 19 分）
23．在探究“比较不同物质吸热的情况”的实验中，实验装置如图所示．
（1）实验中应量取质量 相同 的甲、乙两种液体，分别倒入相同的烧杯中．
（2）用相同规格的电加热器加热甲和乙两种液体，使它们升高相同的温度，通过 加
热时间 来比较甲和乙两种液体吸收热量的多少．
第22页（共30页）（3）实验记录的数据如表所示，分析实验数据可知 甲 物质的吸热能力强．
加热时间/min 0 1 2 3 4
甲的温度/℃ 30 34 38 42 46
乙的温度/℃ 10 18 26 34 42
【考点】探究比热容的实验．
【分析】比较物质吸热能力实验需要应用控制变量法，根据控制变量法的要求分析答
题；用相同的热源对液体加热，液体在相等时间内吸收的热量相等，质量相同的液体
升高相同的温度，吸收的热量越多，液体吸热能力越强．
【解答】解：
（1）探究物质吸热能力实验，实验中应量取质量相同的甲、乙两种液体，分别倒入相
同的烧杯中；
（2）用相同的电加热器加热，加热相同的时间，放出的热量就是相等的，甲和乙吸收
的热量也就是相等的，所以物质吸热的多少是通过加热时间来反映的；
（3）由表中实验数据可知，当甲升高 4℃，乙升高 8℃时，需要的加热时间相同，甲吸
收的热量等于与乙吸收的热量，甲升高温度小于乙升高温度，所以甲物质的吸热能力
强．
故答案为：（1）相同；（2）加热时间；（3）甲．
24．为了“探究光反射时的规律”，实验小组的同学选用了平面镜、纸板、激光器和
几种不同颜色的笔，依据教材设计了如图所示的实验．
次数 ∠i ∠r
1 70° 70°
2 45° 45°
3 30° 30°
（1）实验中还需要的器材是 量角器 ．
（2）实验中为了使光线能在纸板上显示出来，方便实验研究，你该采取的操作是 C
．
A．向纸板喷烟或雾 B．使光束垂直纸板射到 O 点 C．使光束贴着纸板射到 O
点
（3）改变光束入射的角度，多做几次，换用不同颜色的笔记录每次光的径迹．取下纸
板，测量 ON 两侧的∠i 和∠r，将数据记录在上表中，根据数据得出的结论是 反射
角等于入射角 ；
（4）若将一束光贴着纸板沿 FO 方向射到 O 点，光将沿图中的 OE 方向射出，因为在
反射现象中， 光路可逆 ．
【考点】光的反射定律．
【分析】（1）探究光反射时的规律时，需要测量出入射角和反射角的大小；
（2）实验中为了使光线能在纸板上显示出来，要使激光紧贴纸板面入射；
（3）根据表中的数据可以得出的结论；
第23页（共30页）（4）在光的反射现象中，光路是可逆的．
【解答】解：（1）为了测量入射角和反射角的大小，还需要的测量工具是量角器；
（2）此实验为了使光线能在纸板上显示出来，你该采取的操作是使激光紧贴纸板面
入射，即选项 C 的说法符合题意．
（3）根据表中的数据可以得出的结论：在光的反射现象中，反射角等于入射角．
（4）让光线逆着 FO 的方向射向镜面，会发现反射光线沿着 OE 方向射出，该现象说
明在反射时，光路是可逆的；
故答案为：（1）量角器；（2）C；（3）反射角等于入射角；（4）光路可逆．
25．在“测量滑轮组的机械效率”实验中，小丽用如图所示的同一滑轮组提升不同
钩码的方法，分别做了甲、乙、丙 3 次实验，实验数据记录如表：
钩码所受
提升高度 拉力 绳端移动的 机械效率
的
h/m F/N 距离 s/m η
重力 G/N
实验
次数
1 2 0.05 1.0 0.15 66.7%
2 4 0.05 1.7 0.15 78.4%
3 6 0.05 ① 0.15 ②
（1）实验中要竖直向上 匀速 拉动弹簧测力计，使钩码升高．
（2）表格中编号①处数据应为 2. 4 ，编号②处数据应为 83.3% ．
（3）分析以上实验数据可以得出如下结论：同一滑轮组的机械效率主要与 提起物
体受到的重力 有关．
（4）若将此滑轮组换一种绕绳方法，不计摩擦及绳重，提升相同的物体时，滑轮组的
机械效率 不变 （选填“变大”“变小”或“不变”）．
【考点】滑轮（组）机械效率的测量实验．
【分析】（1）在实验中要竖直向上缓慢、匀速拉动测力计．
（2）由图示测力计确定其分度值，读出其示数；根据 η= = 求出滑轮组的机械
效率．
（3）实验中提升钩码的重力不同，机械效率也不同，因此研究的是机械效率与提升钩
码重力的关系．
（4）在不计摩擦及绳重情况下，有用功就是提升重物所做的功，额外功就是提升动滑
轮所做的功，根据 η= = 进行分析．
【解答】解：（1）实验中要竖直向上匀速拉动弹簧测力计，测力计示数稳定，便于读数；
（2）由图知，测力计的分度值为 0.2N，测力计示数为 2.4N；
第 3 次实验中，滑轮组的机械效率：
第24页（共30页）η= ×100%= ×100%= ×100%≈83.3%；
（3）实验选用的是同一滑轮组，动滑轮的重力不变；由表中实验数据可知，同一滑轮
组提起的物体越重，滑轮组的机械效率越高，所以同一滑轮组的机械效率主要与提起
物体的重力有关．
（4）若将此滑轮组换一种绕绳方法，动滑轮的重不变，不计摩擦及绳重，
由 η= = = = 可知，提升相同的物体时，滑轮组的机械效
率不变．
故答案为：（1）匀速；（2）2.4；83.3%；（3）提起物体受到的重力；（4）不变．
26．在“伏安法测电阻”的实验中，小明同学连接了如图甲所示的电路（电路元件完
好，接线柱接线牢固）．
（1）在未检查电路连接是否正确的情况下，闭合开关，调节滑动变阻器滑片，电流表
的示数将 发生变化 ，电压表的示数将 保持不变 ．（选填“发生变化”或“保
持不变”）
（2）检查电路，发现有一处连接错误，请指出连接错误的导线是 d （选填
“a”“b”“c”或“d”）．
（3）纠正错误后，闭合开关，测得几组数据如下表．
实验次数 1 2 3
电压 U/V 1.5 2.1 2.8
电流 I/A 0.10 0.14
电阻 R/Ω 15.0
第 3 次实验时电流表示数如图乙所示，电流表的示数为 0.1 8 A．第 2 次实验后，
算出的电阻值是 15. 0 Ω，第 3 次实验后，算出的电阻值是 15. 6 Ω，待测电阻值
为 15. 2 Ω．
【考点】伏安法测电阻的探究实验；欧姆定律的应用．
【分析】（1）分析电路的连接，根据欧姆定律解答；
（2）在分析电路的基础上，指出错误；
（3）认清电流表小量程的分度值读数；根据欧姆定律求出对应的电阻大小，多次测量
取平均值可减小误差，三次测量的平均值作为最后测量结果；
【解答】解：（1）滑动变阻器滑片以右电阻丝串联连入电路，电压表负接线柱通过变阻
的金属杆、电流表连接到电源的负极，正接线柱通过开关连接到电源正极，故电压表
测电源电压．调节滑动变阻器滑片，变阻器连入电路中的电阻变化，总电阻发生变化，
第25页（共30页）根据欧姆定律，电流表的示数将发生变化，电压表的示数将保持不变．（2）由上面的
分析，原电路图中电压表测电源电压，而应测量定值电阻的电压，出连接错误的导线
是“d”；
（3）第 3 次实验时电流表示数如图乙所示，电流表小量程的分度值为 0.02A，示数为
0.18A；
第 2 次算出的电阻 R = = =15.0Ω；
2
第 3 次实验，算出的电阻值 R = ≈15.6Ω，待测电阻值为
3
=15.2Ω；
故答案为：
（1）发生变化；保持不变；
（2）d；
（3）0.18；15.0；15.6； 15.2．
六、计算题（本题包括 3 个小题，共 21 分．解答时应写出必要的文字说明、主要公式
和重要的演算步骤．只写最后答案的不得分，有数值计算的题，答案中必须写出数值
和单位）
27．太阳能热水器是把太阳能转化为内能的设备之一．某品牌太阳能热水器每小时
平均接收 4.2×106J 的太阳能，在 5 小时的有效照射时间内，将热水器中质量为
100kg、初温为 26℃的水，温度升高到 46℃．求：
（1）热水器中的水吸收的热量 Q ；[水的比热容 c=4.2×103J/（kg•℃）
吸
（2）热水器 5 小时有效照射内接收到的太阳能 E；
]
（3）热水器 5 小时有效照射内接收到的太阳能，相当于完全燃烧多少 m3的天然气放
出的热量？（天然气的热值 q=7×107J/m3）
【考点】太阳能热水器中的热量计算．
【分析】（1）根据 Q=cm△t 求出水吸收的热量；
（2）已知太阳能热水器每小时平均接收 4.2×106J 的太阳能，据此解答即可；
（3）根据 Q =Q ，再根据 Q =Vq 求出天然气的体积．
放 吸 放
【解答】解：（1）水吸收的热量：
Q =cm（t﹣t ）=4.2×103J/（kg•℃）×100kg×（46℃﹣26℃）=8.4×106J；
吸 0
（2）热水器在 5 小时的有效照射时间内接收到的太阳能：
E=5×4.2×106J=2.1×107J；
（3）根据题意知 Q =E=2.1×107J，则需要完全燃烧的天然气：
放
V= = =0.3m3．
答：（1）热水器中的水吸收的热量是 8.4×106J；
（2）热水器 5 小时有效照射内接收到的太阳能 E 是 2.1×107J；
第26页（共30页）（3）热水器 5 小时有效照射内接收到的太阳能，相当于完全燃烧 0.3m3的天然气放出
的热量．
28．如图所示，放在水平面上的薄壁圆柱形容器，底面积为 25cm2，弹簧测力计的挂
钩上挂着重为 3.9N 的金属块，现将金属块浸没水中，容器内水面由 20cm 上升到
22cm（g=10N/kg）．求：
（1）金属块未放入水中时（如图所示），水对容器底的压强；
（2）金属块的密度；
（3）金属块浸没水中（未接触容器底）静止时，弹簧测力计的示数；
（4）缓慢匀速提升金属块使其上升 10cm，金属块始终处于浸没状态，你认为此过程
中浮力做功吗？若做功，请计算出浮力做了多少功；若不做功，请说明理由．
【考点】密度的计算；液体的压强的计算；阿基米德原理．
【分析】（1）已知水的深度和密度，利用公式 p=ρgh 计算容器底部受到水的压强；
（2）已知金属块放入水中前后的深度，可以得到金属块排开水的深度；已知容器的底
面积和金属块排开水的深度，可以得到金属块排开水的体积，也就是金属块的体积；
求出金属块的质量，利用密度公式得到金属块的密度；
（3）已知金属块排开水的体积，可以得到金属块受到的浮力；已知金属块的重力、受
到的浮力，两者之差等于弹簧测力计的示数；
（4）金属块在浮力的方向上移动了距离，此过程中浮力做功，利用 W=Fs 求浮力做功．
【解答】解：（1）金属块未放入水中时容器底部受到的水的压强：
p=ρ gh =1.0×103kg/m3×10N/kg×0.2m=2×103Pa；
水 1
（2）金属块的体积：
V =V =S△h=S（h ﹣h ）=25×10﹣4m2×（0.22m﹣0.20m）=5×10﹣5m3，
金 排 2 1
金属块的质量：m= = =0.39kg，
金属块的密度：
ρ= = =7.8×103kg/m3；
（3）金属块受到的浮力：
F =ρ gV =1.0×103kg/m3×10N/kg×5×10﹣5m3=0.5N，
浮 水 排
弹簧测力计的示数：F =G﹣F =3.9N﹣0.5N=3.4N；
示 浮
（4）金属块在浮力的方向上移动了距离，此过程中浮力做功；
金属块始终处于浸没状态，排开水的体积不变，金属块受到的浮力不变．
浮力做功：W=F h =0.5N×0.1m=0.05J．
浮 3
第27页（共30页）答：（1）金属块未放入水中时，水对容器底的压强为 2×103Pa；
（2）金属块的密度为 7.8×103kg/m3；
（3）金属块浸没水中（未接触容器底）静止时，弹簧测力计的示数为 3.4N；
（4）缓慢匀速提升金属块使其上升 10cm，此过程中浮力做功，做功大小为 0.05J．
29．如图所示，小灯泡 L 标有“6V 3W”的字样，不考虑灯丝电阻的变化，滑动变阻
器的最大阻值 R 为 24Ω，电源电压保持不变．当 S 闭合，S 、S 断开，滑片 P 滑到中点
1 2
时，小灯泡恰好正常发光．保持滑片 P 的位置不变，闭合 S、S 、S ，发现电流表的示
1 2
数变化了 1A．求：
（1）小灯泡正常发光时的电流．
（2）电源电压．
（3）当开关 S、S 、S 都闭合时，电路消耗总功率的最小值．
1 2
【考点】欧姆定律的应用；电功率的计算．
【分析】（1）小灯泡正常发光时的电压和额定电压相等，根据 P=UI 求出其电流；
（2）当 S 闭合，S 、S 断开，滑片 P 滑到中点时，L 与 R 串联，根据欧姆定律求出灯
1 2
泡的电阻，根据串联电路的特点和欧姆定律求出电源的电压；
（3）保持滑片 P 的位置不变，开关 S、S 、S 都闭合时，R 与 R 并联，干路电流变大，
1 2 0
根据题意得出干路电流，根据并联电路的电压特点求出通过变阻器的电流，再根据并
联电路的电流特点求出通过 R 的电流，当滑动变阻器接入电路中的电阻最大时电路
0
消耗的总功率最小，根据并联电路中各支路独立工作、互不影响可知通过 R 的电流
0
不变，根据欧姆定律求出通过滑动变阻器的电流，利用并联电路的电流特点求出干路
电流，利用 P=UI 求出电路消耗的最小功率．
【解答】解：（1）由 P=UI 可得，小灯泡正常工作时的电流：
I = = =0.5A；
L
（2）当 S 闭合，S 、S 断开，滑片 P 滑到中点时，L 与 R 串联，
1 2
由 I= 可得，灯泡的电阻：
第28页（共30页）R = = =12Ω，
L
因串联电路中总电阻等于各分电阻之和，且电路中各处的电流相等，
所以，电源的电压：
U=I（R + ）=I （R + ）=0.5A×（12Ω+ ）=12V；
L L L
（3）保持滑片 P 的位置不变，开关 S、S 、S 都闭合时，R 与 R 并联，干路电流变大，
1 2 0
此时干路电流：
I′=I+△I=I +△I=0.5A+1A=1.5A，
L
因并联电路中各支路两端的电压相等，
所以，通过滑动变阻器的电流：
I = = =1A，
滑
因并联电路中干路电流等于各支路电流之和，
所以，通过定值电阻 R 的电流：
0
I =I′﹣I =1.5A﹣1A=0.5A，
0 滑
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时通过 R 的电流不变，
0
当滑动变阻器接入电路中的电阻最大时电路消耗的总功率最小，
通过滑动变阻器的电流：
I ′= = =0.5A，
滑
干路电流：
I″=I +I ′=0.5A+0.5A=1A，
0 滑
电路消耗的最小功率：
P=UI″=12V×1A=12W．
答：（1）小灯泡正常发光时的电流为 0.5A；
（2）电源电压为 12V；
（3）当开关 S、S 、S 都闭合时，电路消耗总功率的最小值 12W．
1 2
第29页（共30页）2016 年 7 月 2 日
第30页（共30页）
