山东省聊城市2013年中考物理试题及答案（word版）
第I卷(选择题共80分)
物理部分(40分)
一、单项选择题(本题包括8小题．每小题3分．共24分。每小题只有一个选项符合题意．多选或不选
均得0分)
1.下列选项中，通常情况下都是绝缘体的是
A.汽油和食盐水 B.塑料和玻璃 C.人体和大地 D.黄铜和石墨

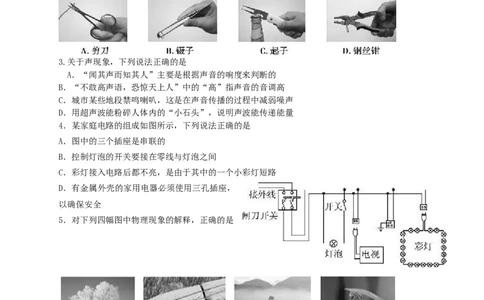

2.如图所示，下列工具的使用，属于费力杠杆的是
3.关于声现象，下列说法正确的是
A．“闻其声而知其人”主要是根据声音的响度来判断的
B．“不敢高声语，恐惊天上人”中的“高”指声音的音调高
C．城市某些地段禁鸣喇叭，这是在声音传播的过程中减弱噪声
D．用超声波能粉碎人体内的“小石头”，说明声波能传递能量
4．某家庭电路的组成如图所示，下列说法正确的是
A．图中的三个插座是串联的
B．控制灯泡的开关要接在零线与灯泡之间
C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D．有金属外壳的家用电器必须使用三孔插座，
以确保安全
5．对下列四幅图中物理现象的解释，正确的是
A．霜的形成是凝固现象，放热 B．雪的形成是凝华现象，吸热
C．雾的形成是汽化现象，吸热 D．露的形成是液化现象，放热6．如图所示，是把小球放在相同的斜面上自由滚下，撞击静止在水平面上的木块进行的实验。能说明
物体的动能与物体的速度有关的是
A．甲、丙 B ．乙、丙
C．甲、乙 D． 甲、乙、丙
7．关于物体通过平面镜成像，下列说法正确的是
A．物体通过平面镜所成的像是实像
B．物体与它在平面镜中所成的像大小一定相等
C．物体离平面镜越远，所成的像越小
D．物体到平面镜的距离大于像到平面镜的距离

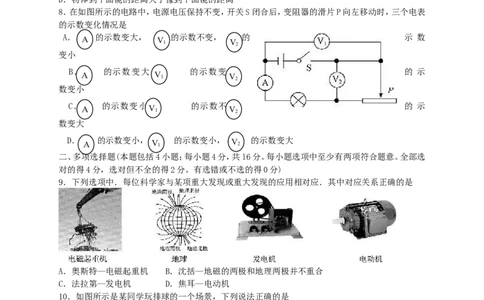

8．在如图所示的电路中，电源电压保持不变，开关S闭合后，变阻器的滑片P向左移动时，三个电表
的示数变化情况是
A． 的示数变大， 的示数不变， 的 示 数
A V 1 V 2
变小
B． 的示数变大， 的示数变大， 的 示
A V 1 V 2
数变小
C． 的示数变小， 的示数不变， 的 示
A V 1 V 2
数变大
D． A 的示数变小， V 1 的示数变小， V 2 的示数变大
二、多项选择题(本题包括4小题；每小题4分，共l6分。每小题选项中至少有两项符合题意。全部选
对的得4分，选对但不全的得2分。有选错或不选的得0分)
9．下列选项中．每位科学家与某项重大发现或重大发现的应用相对应．其中对应关系正确的是
A．奥斯特—电磁起重机 B．沈括—地磁的两极和地理两极并不重合
C．法拉第—发电机 D．焦耳—电动机
10．如图所示是某同学玩排球的一个场景，下列说法正确的是
A．击打排球时手感到疼，是因为物体间力的作用是相互的
B．排球在空中飞行的过程中，运动状态不变
C．排球在空中运动到最高点时不再受任何力
D．排球在水平地面上静止时，所受重力和地面对球的支持力
是—对平衡力
11．光的世界十富多彩，光学器件在我们的生活、学习
中有着广泛应用。下列说法符合实际的是
A．近视眼镜利用了凸透镜对光线的会聚作用
B．照相时，被照者应站在距镜头二倍焦距以外
C．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距
D．阳光通过凸透镜可以点燃纸屑，是利用凸透镜对光线
的会聚作用
12．如图，在水平拉力F的作用下，使物体A沿水平面以
速度v向右匀速运动了距离s，若物重为G，平面对物体
的摩擦力为f。下列说法正确的是
A．有用功的功率为fv
B．拉力做功的功率为3Fv
C．装置的机械效率为G／3F
D．额外功为(3F-f)s
第Ⅱ卷(非选择题 共120分)
物理部分(60分)
三、填空题(本题包括8小题；每空1分，共16分)

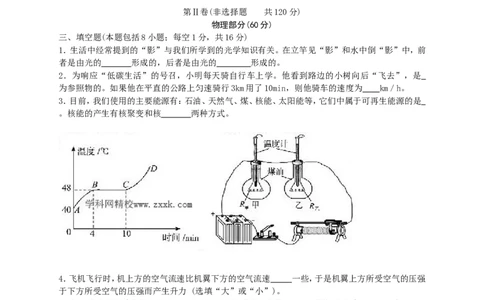

1．生活中经常提到的“影”与我们所学到的光学知识有关。在立竿见“影”和水中倒“影”中，前
者是由光的 形成的，后者是由光的 形成的。
2．为响应“低碳生活”的号召，小明每天骑自行车上学。他看到路边的小树向后“飞去”，是
为参照物的。如果他在平直的公路上匀速骑行3km用了10min，则他骑车的速度为 km／h。
3．目前，我们使用的主要能源有：石油、天然气、煤、核能、太阳能等，它们中属于可再生能源的是
。核能的产生有核聚变和核 两种方式。
4．飞机飞行时，机上方的空气流速比机翼下方的空气流速 一些，于是机翼上方所受空气的压强
于下方所受空气的压强而产生升力 (选填“大”或“小”)。
5．如下图是某物质物态变化时温度随时间变化的图象。由图可知，该图象是物质 (选填“熔
化”或“凝固”)时温度变化曲线，该物质的凝固点是 ℃。6．如上图所示是探究“电流产生的热量与电阻关系”的实验装置。已知R >R ，其余条件均相同。
甲 乙
将两电阻丝串联接入电路是为了控制通过两电阻丝的 及通电时间相等。实验发现，甲瓶
温度计示数升高快．表明该实验条件下，导体的电阻越大，电流产生的热量越 。
7．小明同学用如图所示的装置测定斜面的机械效率，实验记录结果如下表：则第3次实验时斜面的
机械效率为 ，分析比较下表中的实验数据，可得到的结论是：斜面越陡机械效率越
(选填“高”、“低”或“不变”)。
实验 斜面倾斜 木块重G/N 斜面高度 沿斜面拉 木块沿斜 斜面的机
次数 程度 h/m 力F/N 面移动的 械效率
距离S/m
1 较缓 5 0.2 3.3 0.5 60.6﹪
2 较陡 5 0.25 3.8 0.5 65.8﹪
3 最陡 5 0.3 4.2 0.5

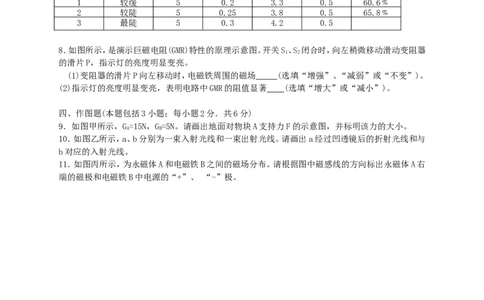

8．如图所示，是演示巨磁电阻(GMR)特性的原理示意图。开关S、S 闭合时，向左稍微移动滑动变阻器
1 2
的滑片P，指示灯的亮度明显变亮。
(1)变阻器的滑片P向左移动时，电磁铁周围的磁场 (选填“增强”、“减弱”或“不变”)。
(2)指示灯的亮度明显变亮，表明电路中GMR的阻值显著 (选填“增大”或“减小”)。
四、作图题(本题包括3小题；每小题2分．共6分)
9．如图甲所示，G=15N，G=5N。请画出地面对物块A支持力F的示意图，并标明该力的大小。
A B
10．如图乙所示，a、b分别为一束入射光线和一束出射光线。请画出a经过凹透镜后的折射光线和与
b对应的入射光线。
11．如图丙所示，为永磁体A和电磁铁B之间的磁场分布。请根据图中磁感线的方向标出永磁体A右
端的磁极和电磁铁B中电源的“+”、 “-”极。五、实验探 究 题 ( 本 题 包
括 3 小题． 共l5分)
12．(4 分) 如图所示， 为 小
文同学探究 “ 水 的 沸 腾 ”
的实验装置：
(1) 右 图 的 实 验 操 作 中
出现的错误 是 。
(2) 纠 正 错 误 后 ， 小 文
同学观察了 水 在 加 热 过 程
中温度随时 间 的 变 化 情况，
并记录了有关数据如下表。请根据表中数据在方格纸上作出水沸腾时温度随时间变化的图象。
(3)依据上表数据可知，当地大气压 (选填“大于 ”、“小于”或“等于”)标准大气压。
13．(5分)小强同学为了测量某种液体的密度，进行了以下实验：
(1)首先调节天平横粱平衡，发现指针偏向分度盘中央的右侧，此时应向 (选填“左”或
“右”)移动平衡螺母。
(2)调节天平平衡后，小强又进行了以下三项操作：
A．用天平测量烧杯和剩余液体的总质量；
B．将待测液体倒入烧杯中，用天平测出烧杯和液体的总质量；
C． 将烧杯中液体的一部分倒入量筒，测出这部分液体的体积；
如图所示，以上操作的正确顺序是 (填字母代号)。
(3)由上图可得：量筒内液体的质量为 g，该液体的密度为 kg/m 3。(4)根据你的生活经验判断，该种液体可能是下面四种液体中的 (填字母代号)。
A．水 B．水银 C．香油 D．盐水
14．(6分)某学习小组在“测量小灯泡的电功率”的实验中，电源电压6V不变，小灯泡额定电压为
2.5V，电阻约为10 。
(1)请你用笔画线代替导线，将图甲中的实物电路连接完整。
(2)某次实验时，电压表示数如图乙所示，则此时滑动变阻器两端的电压为 V；如果要使小灯泡
正常发光，变阻器的滑片P应该向 (选填“A”或
“B”)端移动。
(3)小菁同学移动滑片P，记下多组对应的电压表和电 流
表的示数，并绘制成如图丙所示的 I-U图象，根据图 象
信息，可计算出小灯泡的额定电功率是 W。
(4)某同学实验中电流表和电压表指针偏转情况如图所示，其中某电表指针示数不妥，其原因是
。(要说明表的名称)
(5)在实验中，小张同学发现当小灯泡两端电压减小时，它的亮度随之减弱，测量出的小灯泡电阻也
相应减小，导致这变化的合理解释是 。
A．导体电阻与通过导体的电流成正比
B．根据欧姆定律，电流一定时，导体的电阻与电压成正比
C．电压减小时，通过小灯泡的电流不变，电阻变小
D．电压减小时，小灯泡亮度变暗，温度降低，电阻变小
六、计算题（本题包括3小题．共23分。解答时应写出必要的文字说 明 、
主要公式和重要的计算步骤。只写最后答案的不得分，有数值计算 的
题．答案中必须写出数值和单位)
15．(6分)某电热淋浴器的铭牌如右表所示。小军同学按铭牌要求给 淋
浴器装满水，正常工作100min，观察到淋浴器上温度计示数由l5℃ 上
升到65℃。已知 =1.0×103kg/m3，c =4.2×103J/（kg. ℃）
水 水
求:(1)在加热过程中，水箱中水吸收的热量。
(2)电热淋浴器加热过程中消耗的电能。
(3)淋浴器加热时的效率。
16．(8分)如图所示，弹簧测力计下面挂一实心圆柱 休 ，
将圆柱体从盛有水的容器上方离水面某一高度处缓 缓
下降(其底面始终与水面平行)，使其逐渐浸没入水 中
某一深度处。右图是整个过程中弹簧测力计的示数F与圆柱体下降高度h变化关系的数据图象。已知=1.0×103kg/m3 ，g=10N/kg。
水
求：(1)圆柱体的重力。
（2）圆柱体浸没时受到的浮力。
(3)圆柱体的密度。
(4)圆柱体在刚浸没时下表面受到的水的压强。
17．(9分)如图所示电路中，电源电压不变，R=20 ，滑动变阻器R 的最大阻值为60 ，小灯泡L的
1 2
额定电压为5v，电流表的量程(0—0.6A或0—3A)。只闭合S 时，电流表的示数为0.4A；只闭合S，且
2 3
变阻器的滑片P在正中点时，电流表的示数为0 .3A。(不考虑温度对灯丝电阻的影响)
(1)电源电压和灯丝电阻。
(2)只闭合S 时，要使小灯泡L正常发光，变阻器 R 连入电路的阻值。
3 2
(3)闭合S、S、S，为保证不损坏电流表，变阻器R 的阻值可调范围和电流表的变化范围。
1 2 3 2物理试题(A)参考答案及评分说明
第I卷(选择题 共40分)
一、单项选择题(本题包括8小题，每小题3分，共24分。有选错、不选或多选均给0分)
1. B 2. B 3. D 4. D 5. D 6. C 7 .B 8 .A
二、多项选择题（本题包括4小题，每小题4分，共16分。全部选对的给4分，选对但不全的给2分，
有选错或不选的给0分）
9.ABC l0.AD ll.BD l2. ABD
第Ⅱ卷(非选择题共60分)
说明：
1 制定评分标准是为了使全市尽可能在统一的标准下评定成绩，参考答案是为了说明评分标准的，
考生如用其他方法解答，正确的同样给分；考生的解答中部分正确或不完整的，参照评分标准相
应的规定给分。
2 填空题只要求写出答案，不要求说明理由或列出算式；作图、实验题只要根据题目的要求在图上
画线或把答案填在答卷的指定位置上即可。
3 计算题的答案应写出必要的文字说明、主要公式和重要的运算步骤，只写出最后答案而无运算过
程的不能给分，有数值计算的题，答案中必须明确写出数值和单位，单纯因前面的运算错误而导
致后面的结果错误的，不重复扣分。
三、填空题（本题包括8小题，每题1分，共16分）
1.直线传播 反射 2.自行车（或“自己”） 18 3.太阳能 裂变 4.大 小 5.熔化 48 6.电
流 多 7.71.4﹪ 高 8.增强 减小
四、作图题（本题包括3小题，每小题2分，共6分）
五、实验探究题(本题包括3小题，共15分)
12.(4分)(1)温度计玻璃泡接触烧杯底部(1分)
(2)如右图所示(2分)
(3)小于(1分)
13．(5分)(每空l分)(1)左 (2)BCA
(3)44 1.1×103 (4)D
14（6分）（1）如图（虚线说明有多种接法，只要对即得1分。 有
一处错误得0分）
(2)3.8 B (3)0.75
(4)电流表的量程接(或“选”)大了
(5)D六、计算题(本题包括3小题，共23分)
15.(6分)(1) 淋浴器内水的质量：
m= V=1×103kg/m3×40×10-3m3=40kg…(1分)
水吸收的热量：
Q=cm（t-t）=4.2×103J／(kg.℃) ×40kg ×(650C一150C)=8.4×106J ……(1分)
0
(2)消耗的电能：W=Pt=1600W×l00×60s=9.6×106J ……………………………(2分)
(3)效率 =Q/W=8.4×106J/9.6×106J=87.5％ …………………………………(2分)
16.(8分)(1)圆柱体入水前弹簧秤的示数即为其重力：G=F=12N…………………(1分)
(2)固柱体浸没在水中后弹簧秤的示数即为其重力与浮力之差：
所以F =G-F=12N-4N=8N …………(1分)
浮
(3)浸没时，由阿基米德原理F =G = gV
浮 排 液 排
V= = =0.8×10-3m3…………………(2分)
= = =1.5×103kg/m3…………………(2分)
(4)刚刚浸没在水中时圆柱体下底处的深度为h=4cm=0.04m.
所以刚浸没时下表面受到水的压强为:
p= gh=1×103kg/m3×10N／kg×0.04m=400Pa …………………(2分)
17(9分)(1)设电源电压为U，灯丝的电阻为R，
L
只闭合S 时， R 与L串联U=I(R+R)=0.4A×(20 +R) …………(1分)
2 1 1 l L L
只闭合S 时， R 与L串联U=I( +R)=0.3A×(30 +R) …………(1分)
3 2 2 L L
得U=12V R=lO ………………………………………………… (1分)
L
(2)只闭合S 时，若L正常发光，I= = =0.5A…………(1分)
3 L
所以R= = =14 …………………………………………(1分)
2
R最大时电流表示数最小I=I+I= + = + =0.8A ………(1分)
1 2
所以电流表接0—3A的量程 ………………………………………… (1分)
电流表示数为3A时， =I-I=3A-0.6A=2.4A，所以 = = =5 ………(1分)
1
即R 取值范围为5 ～60 ，电流表的示数范围为0.8 A～3 A或3 A～0.8 A…(l分)学科网精校
