二○一四年山东省青岛市初级中学学业水平考试
物 理 试 题
座号
（本试题满分：100分，考试时间：90分钟）
叶子姐姐提示：亲爱的同学，欢迎你参加本次考试，祝你答题成功！
1．卷（I）的答案需要涂在答题卡上，卷（II）的答案需要写在本试卷上。
2．请务必在本试卷密封线内填写自己的学校、姓名、考试号，指定位置填写座号！
卷（I） 现象·实验·结构·方法
（本卷满分30分）

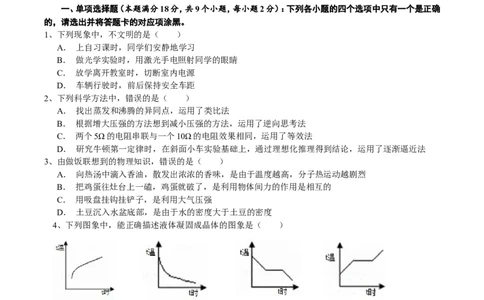

一、单项选择题（本题满分18分，共9个小题，每小题2分）：下列各小题的四个选项中只有一个是正确
的，请选出并将答题卡的对应项涂黑。
1、下列现象中，不文明的是（ ）
A． 上自习课时，同学们安静地学习
B． 做光学实验时，用激光手电照射同学的眼睛
C． 放学离开教室时，切断室内电源
D． 车辆行驶时，前后保持安全车距
2、下列科学方法中，错误的是（ ）
A． 找出蒸发和沸腾的异同点，运用了类比法
B． 根据增大压强的方法想到减小压强的方法，运用了逆向思考法
C． 两个5Ω的电阻串联与一个10Ω的电阻效果相同，运用了等效法
D． 研究牛顿第一定律时，在斜面小车实验基础上，通过理想化推理得到结论，运用了逐渐逼近法
3、由做饭联想到的物理知识，错误的是（ ）
A． 向热汤中滴入香油，散发出浓浓的香味，是由于温度越高，分子热运动越剧烈
B． 把鸡蛋往灶台上一磕，鸡蛋就破了，是利用物体间力的作用是相互的
C． 用吸盘挂钩挂铲子，是利用大气压强
D． 土豆沉入水盆底部，是由于水的密度大于土豆的密度
4、下列图象中，能正确描述液体凝固成晶体的图象是（ ）
A． B． C． D．
5、下列各图中，正确的是（ ）
1A．光的反射 B．平面镜成像 C．力和力臂 D．同名磁极间的磁感线
6、下列关于实验仪器使用方法的说法中，正确的是（ ）
A． 用天平测量物体质量时，向右盘加减砝码并调节平衡螺母使天平平衡
B． 使用温度计测量液体温度，读数时可以将温度计从液体中取出
C． 使用电流表时，可以将它直接接在电源两极上
D． 使用量筒测量水的体积，读数时视线应该与凹液面底部相平

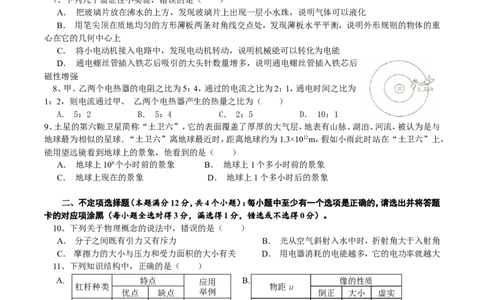

7、下列几个验证性小实验，错误的是（ ）
A． 把玻璃片放在沸水的上方，发现玻璃片上出现一层小水珠，说明气体可以液化
B． 用笔尖顶在质地均匀的方形薄板两条对角线交点处，发现薄板水平平衡，说明外形规则的物体的重
心在它的几何中心上
C． 将小电动机接入电路中，发现电动机转动，说明机械能可以转化为电能
D． 通电螺丝管插入铁芯后吸引的大头针数量增多，说明通电螺丝管插入铁芯后
磁性增强
8、甲、乙两个电热器的电阻之比为5：4，通过的电流之比为2：1，通电时间之比为
1：2，则电流通过甲、 乙两个电热器产生的热量之比为（ ）
A． 5：2 B． 5：4 C． 2：5 D． 10：1
9、土星的第六颗卫星简称“土卫六”，它的表面覆盖了厚厚的大气层，地表有山脉、湖泊、河流，被认为是与
地球最为相似的星球．“土卫六”离地球最近时，距离地球约为1.3×1012m，假如小雨此时站在“土卫六”上，
能用望远镜看到地球上的景象，他看到的是（ ）
A． 地球上106个小时前的景象 B． 地球上1个多小时前的景象
C． 地球上现在的景象 D． 地球上1个多小时后的景象
二、不定项选择题（本题满分12分，共4个小题）：每小题中至少有一个选项是正确的，请选出并将答题
卡的对应项涂黑（每小题全选对得3分，漏选得1分，错选或不选得0分）。
10、下列关于物理概念的说法中，错误的是（ ）
A． 分子之间既有引力又有斥力 B． 光从空气斜射入水中时，折射角大于入射角
C． 摩擦力的大小与压力和受力面积的大小有关 D． 用电器消耗的电能越多，它的电功率就越大
11、下列知识结构中，正确的是（ ）
A. 特点 应用 B. 像的性质
杠杆种类 物距u
优点 缺点 举例 倒正 大小 虚实
省力杠杆 省力 费距离 钳子 u＞2f 倒立 缩小 实像
费力杠杆 省距离 费力 钓鱼竿 u=2f 倒立 等大 实像
不省力不费力 2f＞u＞f 倒立 放大 虚像
等臂杠杆 天平
不省距离不费距离 u＜f 正立 放大 虚像
磁场对电流 运动
C. 电磁现象 电磁感应 D. 受力情况 运动形式
的作用 状态
感应电流方向与
导体受力方向
有关方向 磁场方向，
与磁场方向， 不受力 匀速直线运动
及其因素 切割磁感线运动
电流方向有关 不变
方向有关
电能转化为 机械能转化为 受平衡
能量转化 2 静止
机械能 电能 受 力
力 受非 变速直线运动或
应用 电动机 发电机 改变
平衡力 曲线运动12、如图是“探究影响音调高低因素”的实验装置．下列说法正确的是（ ）
A． 通过改变钢尺伸出桌面的长度来改变钢尺振动的频率
B． 多次实验中，保持钢尺振动的振幅相同，运用了控制变量法
C． 钢尺伸出桌面越长，振动越快
D． 物体振动的快、频率高，发出的声音音调高

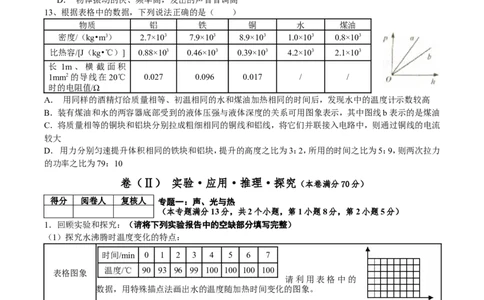

13、根据表格中的数据，下列说法正确的是（ ）
物质 铝 铁 铜 水 煤油
密度/（kg•m3） 2.7×103 7.9×103 8.9×103 1.0×103 0.8×103
比热容/[J（kg•℃）] 0.88×103 0.46×103 0.39×103 4.2×103 2.1×103
长 1m、横截面积
1mm2的导线在 20℃ 0.027 0.096 0.017 / /
时的电阻值/Ω
A． 用同样的酒精灯给质量相等、初温相同的水和煤油加热相同的时间后，发现水中的温度计示数较高
B．装有煤油和水的两容器底部受到的液体压强与液体深度的关系可用图象表示，其中图线b表示的是煤油
C．将质量相等的铜块和铝块分别拉成粗细相同的铜线和铝线，将它们并联接入电路中，则通过铜线的电流
较大
D． 用力分别匀速提升体积相同的铁块和铝块，提升的高度之比为3：2，所用的时间之比为5：9，则两次拉力
的功率之比为79：10
卷（Ⅱ） 实验·应用·推理·探究
（本卷满分70分）
得分 阅卷人 复核人 专题一：声、光与热
（本专题满分13分，共2个小题，第1小题8分，第2小题5分）
1．回顾实验和探究：（请将下列实验报告中的空缺部分填写完整）
（1）探究水沸腾时温度变化的特点：
时间/min 0 1 2 3 4 5 6 7
表格图象 温度/℃ 90 93 96 99 100 100 100 100
请利用表格中的
数据，用特殊描点法画出水的温度随加热时间变化的图象。
水沸腾过程中，不断 热，但温度不变，这个温度叫做水的沸点，上述实验中水的沸点
结论 为 ℃。
（2）探究平面镜成像特点：
实验中，用 代替平面镜，运用了换元法，得到如下实验数据：
实验次数 1 2 3
过程方法 物距/cm 5 10 15
像距/cm 5 10 15
结论
平面镜所成的像和物体到镜面的距离 。
问题讨论
3如图，把纸板NOF ，在NOF面上不能观察到反射光线，这说明：在反射时，反射光
线、入射光线和法线在 。

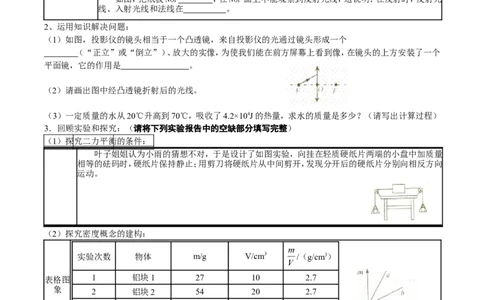

2、运用知识解决问题：
（1）如图，投影仪的镜头相当于一个凸透镜，来自投影仪的光通过镜头形成一个
（“正立”或“倒立”）、放大的实像，为使我们能在前方屏幕上看到像，在镜头的上方安装了一个
平面镜，它的作用是 。
（2）请画出图中经凸透镜折射后的光线。
（3）一定质量的水从20℃升高到70℃，吸收了4.2×104J的热量，求水的质量是多少？（请写出计算过程）
3．回顾实验和探究：（请将下列实验报告中的空缺部分填写完整）
（1）探究二力平衡的条件：
叶子姐姐认为小雨的猜想不对，于是设计了如图实验，向挂在轻质硬纸片两端的小盘中加质量
相等的砝码时，硬纸片保持静止；用剪刀将硬纸片从中间剪开，发现分开后的硬纸片分别向相反方向
运动。
（2）探究密度概念的建构：
实验次数 物体 m/g V/cm3 /（g/cm3）
表格图 1 铝块1 27 10 2.7
象 2 铝块2 54 20 2.7
3 铁块1 79 10 7.9
4 铁块2 158 20 7.9
量筒中水的体积 石块和水的总体 石块的密度
石块的质量m/g 石块的体积V/cm3
V/cm3 积V/cm3 ρ/（kg•m﹣3）
1 2
50 70 20 2.2×103
4、运用知识解决问题：
4（1）汽车轮胎上刻有凹凸不平的花纹，这是利用 的方法来 （“增大”或
“减小”）摩擦的。
（2）请画出图中漂浮在水面上的小球所受力的示意图。
（3）如图所示的轻质杠杆AB，OA=20cm，OB=40cm．物体M的密度为
3×103kg/m3，体积为8×10-3m3。叶子姐姐在B端施加100N的力使杠杆水
平平衡，则此时物体M受到水平面的支持力F = N，请画出物
M
体M的受力示意图。
得分 阅卷人 复核人 专题三：电与磁
（本专题满分14分，共2个小题，第5小题9分，第6小题5分）
5．回顾实验和探究：（请将下列实验报告中的空缺部分填写完整）
（1）探究通电螺丝管外部磁场的方向：
如图是小雨通过改变通电螺丝管中电流方向或线圈的缠绕方向观察到的现象，请根据图甲、乙、
丙中小磁针的指向，判定并标出图丁中小磁针的N、S极。
过程现
象
请标出图中
电源的正、负极.。
实验中通电螺丝管的极性可以通过小磁针
方法结 的指向来确定，这里运用了 法。我们
应用
论 可以用 定则来判定通电螺丝管的极性
与导线中电流方向的关系。
（2）探究欧姆定律：
请在方框中画出实验电
表U1/ VR=10Ω1.0 1.6 2.2
路图：
表格 表2 U=2V
电路图
图象
如图所示的图象中，能正确表示电阻一定时电流与电压关系的图
线是 。
两电表示数如图所示，此时小灯泡的
实际功率为 W。若要使
问题讨论
小灯泡正常发光，应将滑动变阻器
的滑片向 移动。
（2）请根据图甲电路图，连接好图乙实物电路。
6、运用知识解决问题：
（3）把阻值为R 和R 的两个定值电阻串联起来，接在电压为U的电源两端，则R 两端的电压U=
1 2 1 1
（1）小雨家新买了一台空调，刚接入电路，家里的空气开关就自动断开了，这是因为：家庭电路的电压一定，
，写出解题思路。
接入空调后，电路中的 过大，导致电路中的总电流 。
5得分 阅卷人 复核人 专题四：综合能力（本专题满分8分，共3个小题，第7小题2分，
第8小题4分，第9小题2分）
7．综合问答—— 滑雪中的物理：
冬天，小雨和叶子姐姐到滑雪场滑雪，请你挑选一个场景，用所学的物理知识进行解释：
A．进入滑雪场，阳光下的雪地很刺眼；B．感觉手冷，双手互相搓搓就暖和了；C．从山顶下滑过程中，速度越
来越快。
解释场景：
．所以（A，B，C）．8．
综合实验——两个验证性实验（可以配图说明）：
（1）请设计一个小实验，验证“在液体中，流速越大的位置压强越小”。
这就证明“在液体中，流速越大的位置压强越小”。
（2）小雨要验证“电阻大小与横截面积大小的关系”，请完成实验设计方案：
器材 电源、开关、导线、电流表、3根长度相同横截面积均为0.5mm2的镍铬合金丝
数据
实验
记录
步骤
分析数据，得出结论。 表格
9．综合作图——测量电阻：
现有一个电压恒定的电源（电压值未知）、一个电压表（量程大于电源电压值）、一个阻值为R 的定值电
1
阻、一个单刀双掷开关和若干导线，要利用以上器材测量的待测电阻R 的阻值．请在方框内设计出实验电路
X
图（电路连接好后实验中不能拆卸）并完成下列步骤。
（1）根据电路图连接实物电路；
（2）
；
（3）利用上述测量值算出待测电阻的阻值R =
X
得分 阅卷人 复核人 专题五：综合计算
（本专题满分9分，共2个小题，第10小题4分，第11小题5分）
10、在如图所示的电路中，电源电压和小灯泡的阻值均保持不变，电源电压U=6V，小灯泡R 标有（6V
2
3W）字样，电流表的量程为0﹣0.6A，电压表的量程为0﹣3V，滑动变阻器R 的最大阻值为20Ω，请画出该题
3
的各个等效电路图。
（1）只闭合开关S 和S 时，电路消耗的功率为6W，则闭合开关S、S 和S 时，
1 2 1 2 3
电路的总电阻R=？
（2）在不损坏各元件的情况下，只闭合开关S 时，R 消耗的最大功率为P，
1 1 1
只闭合开关S 时，R 消耗的最小功率为P，则P：P=？
3 2 2 1 2
611、小雨受到的重力为 640N，他站在水平地面上时对地面的压强为
1.6×104Pa。
（1）他用图甲所示滑轮组匀速提升物体A，滑轮组的机械效率为90%（不
计绳重和摩擦），此时他对水平地面的压强为6×103Pa．则物体A重力G =？
A
（2）如图乙所示，若他用此滑轮组从水下缓慢提起边长为0.3m的正方体
B（不计水的阻力、绳重和摩擦），当物体B的下表面所受水的压强为2×103Pa
时，小雨对水平地面的压强为匀速提升物体A时对水平地面压强的 ，则物体
B的密度ρ =？
B
得分 阅卷人 复核人 专题六：创造与探究（本专题满分10分，共3个小题，第12小题4分，
第13小题4分，第14小题2分）
12、归纳式探究﹣研究带电粒子在回旋加速器中的运动：
（1）磁体周围存在磁场，磁场的强弱用磁感应强度描述，用符号B表示，单位是
特斯拉，符号是T。我们可以用磁感线的疏密程度形象地表示磁感应强度的大小。
磁感应强度大的地方，磁感线密；磁感应强度小的地方，磁感线疏．条形磁体外部
的磁感线分布如图甲所示，则a、b两点磁感应强度较大的是 。
磁感应强度的大小和方向处处相同的磁场叫做匀强磁场。
（2）回旋加速器的原理如图乙所示，D 和D 是两个中空的半径为R的半圆金属盒，
1 2
被置于与盒面垂直的磁感应强度为B的匀强磁场中，它们接在电压一定的交流电
源上，从D 的圆心O处释放不同的带电粒子（加速度可以忽略，重力不计），粒子
1
在两金属盒之间被不断加速，最终离开回旋加速器时，获得一定的最大动能。改变
带电粒子质量为m，电荷量为q，磁感应强度B，金属盒半径R，带电粒子的最大动
能E 随之改变。得到数据如表：
k
R/
次数 m/kg q/C B/T E/J
m k
1 3.2×10﹣27 1.6×10﹣19 1×10﹣2 1 4×10﹣16
2 6.4×10﹣27 1.6×10﹣19 1×10﹣2 1 2×10﹣16
3 3.2×10﹣27 4.8×10﹣19 1×10﹣2 1 36×10﹣16
74 6.4×10﹣27 1.6×10﹣19 2×10﹣2 1 8×10﹣16
5 1.6×10﹣27 1.6×10﹣19 1×10﹣2 3 72×10﹣16
①E=k ，其中k= （填上数值和单位）．
k
②对于同一带电粒子．在不同的同旋加速器中，要获得相同的最大动能，则金属盒半径R与磁感应强度B的
关系可以用图象中的图线 表示。
13、演绎式探究﹣﹣研究机械能守恒与平衡运动：
（1）如图甲，质量为m的小球从高度为h的光滑斜面顶端由静止自由滑下，到达斜面底端的速度为v。此过程
机械能守恒，关系式 成立，则一个物体从高0.2m的光滑斜面顶端自有下滑到斜面底端时的速度
为 m/s。
如图乙，将物体以一定的初速度v 沿水平方向抛出
0
（不计阻力），物体做平抛运动，在水平方向运动的
距离 ，在竖直方向下落得高度 ，则
y与r的关系可用丙图中的图线 表示。
（2）如图丁所示，小球沿长度为l的光滑斜面AB由静止自由滑下，经过高
度为h的光滑桌面BC后做平抛运动，撞到前方挡板的D点，桌边到挡板的
距离为s，D点到地面的高度为d，请推理证明 。
14、问题解决﹣﹣测量浮力：
小雨想要知道一块形状不规则的塑料泡沫浸没在水中时所受浮力的大小，身边只有一个轻质滑轮，一把
轻质硬木刻度尺，一个密度小于水的正方体木块，一个盛有适量水的水槽和线绳。
（1）测量步骤（配图说明）；
（2）计算出浮力的大小F = 。
浮
8二○一四年山东省青岛市初级中学学业水平考试
物理试题参考答案和评分标准
（满分：100分）
卷（Ⅰ） 现象·概念·结构·方法
（本卷满分30分）
一、单项选择题（本题满分18分，共9个小题，每小题2分）
题号 1 2 3 4 5 6 7 8 9
答案 B A D C D D C A B
二、不定项选择题（本题满分12分，共4个小题。每小题全选对得3分，漏选得1分，错选或不选得0分）
题号 10 11 12 13
答案 BCD AC ABD BCD
卷（Ⅱ） 实验·应用·探究·推理
（本卷满分70分）
专题一：光与热（本专题满分13分，共2个小题，第1小题8分，第2小题5分）
1．（1）水的沸腾图象（见下图）；吸；100；
（2）玻璃板；相等；向后折；同一平面内．
2．（1）倒立；改变光路；
（2）见上图：
9（3）水的质量是0.2kg
专题二：力与运动（本专题满分16分，共2个小题，第3小题10分，第4小题6分）
3.（1）同一物体；反证；实验反驳；
（2）不同；b；等价变换；单位体积；组合；44．
4.（1）增大接触面的粗糙程度；增大；
（2）如下图所示；（3）40；如下图所示．
专题三：电与磁（本专题满分14分，共2个小题，第5小题9分，第6小题5分）
5.（1）如下图；转换；安培； 如下图；
（2）如上图；0.1A；a；0.48；左．
6．（1）总功率；过大；
（2）如图所示；
（3） ；根据电阻的串联求出电路中的总电阻，由I= 求出电路中的电流，利用U=IR 求出R 两端
1 1 1
的电压．
10专题四：综合能力题（本专题满分8分，共3个小题，第7小题2分，第8小题4分，第9小题2分）
7、解释场景A：平行的太阳光照在光滑的雪地上发生了镜面反射，沿某一方向反射的光
线很强，人站在这一方向上很刺眼；
解释场景B：双手搓手时，克服摩擦做功，使手的内能增加，温度升高；
解释场景C：从山顶下滑的过程中，重力势能转化为动能，动能逐渐增大，由于质量一定，所以速度越来越快．
8、（1）用手握着两张纸，让纸自由下垂，在两张纸的中间向下吹气，发现两张纸向中间靠拢，这说明在气体中，
流速越大的位置压强越小．
（2）实验步骤：
①按照电路图连接实物电路；
②将1根镍铬合金丝接入电路A、B之间，闭合开关，读出电流表的示数；
③分别将2、3根镍铬合金丝并联接入电路A、B之间，重复上述实验；
④分析数据，得出结论．
表格如下：
横截面积 0.5mm2 1mm2 1.5mm2
电流表的示数/A
9.（1）如图：
（2）先把开关S接a时测出电源电压U，把开关S接b时测出R 两端电压U，
1 2 2
11（3） ．
专题五：综合计算（本专题满分9分，共2个小题，第10 小题4分，第11小题5分）
10、（1）只闭合开关S1和S2时，等效电路图如图所示：
由P= 可得，R1的电阻：R1= = =6Ω，
闭合开关S1、S2和S3时，等效电路图如图所示：
灯泡的电阻：RL= = =12Ω，
因并联电路中总电阻等于各分电阻之和，所以，电路中的总电阻：R= = =4Ω；
（2）只闭合开关S1时，等效电路图如图所示：
电路中的电流为0.6A时，电压表的示数：
U3=U﹣IR1=6V﹣0.6A×6Ω=2.4V＜3V，
则电路中的电流最大为0.6A，此时R1消耗的电功率最大，
P1=I2R1=（0.6A）2×6Ω=2.16W；
只闭合开关S2时，等效电路图如图所示：
当电压表的示数为3V时，电路中的电流最小，灯泡消耗的电功率最小，
因串联电路中总电阻等于各分电阻之和，
所以，此时R2两端的电压：U2=U﹣U3′=6V﹣3V=3V，
12R2消耗的最小功率为：P2= = =0.75W，
则 = = ．
11、（1）∵p= ∴小雨与地面的接触面积S= = =0.04m2，
匀速提升物体A时，小雨对地面的压力F′=p′S=6×103Pa×0.04m2=240N，
小雨对绳子的拉力F拉=G﹣F′=640N﹣240N=400N，
∵η= = = ∴物体A的重力GA=3F拉η=3×400N×90%=1080N；
（2）∵p=ρgh ∴物体B浸入液体中的深度h= = =0.2m，
物体排开水的体积V排=S′h=（0.3m）2×0.2m=0.018m3，
物体受到的浮力F浮=ρgV排=1×103kg/m3×10N/kg×0.018m3=180N，
∵p= ∴此时小雨对地面的压力F″=p″S= p′S= ×6×103Pa×0.04m2=120N，
小雨对绳子的拉力F拉′=G﹣F″=640N﹣120N=520N，
∵F= （G+G动） ∴动滑轮重G动=3F拉﹣GA=3×400N﹣1080N=120N，
∵F= （G﹣F浮+G动） ∴物体B的重力GB=3F拉′﹣G动+F浮=3×520N﹣120N+180N=1620N，
∵G=mg=ρVg ∴物体B的密度ρ= = =6×103kg/m3．
13专题六：创造与探究（本专题满分10分，共3个小题，第12小题4分，第13小题4分，第14小题2分）
12、（1）由题意可知，磁感线密集的地方磁感应强度大，磁感线稀疏的地方磁感应强度小，由图甲所示可知，
a处磁感线密度，a点磁感应强度较大．
（2）①由表中2、4两组实验数据刻度值，在m、q、R相同的情况下，磁感应强度变为原来的2倍，动能变为原来
的4倍，由此可知，动能与磁感应强度B的平方成正比，
由表中1、3两组实验数据可知，在m、B、R相同的情况下，电荷量变为原来的3倍，动能变为原来的9倍，由此
可知，动能与电荷量q的平方成正比，
由表中1、2两组实验数据可知，在q、B、R相同的情况下，质量变为原来的2倍，动能变为原来的一半，由此可
知，动能与质量m成反比，
由表中1、5两组实验数据可知，q、B相同，质量变为原来的一半，半径变为原来的3倍，动能变为原来的18倍，
则动能与半径R的平方成正比，
由以上分析可知：EK=k ，把第一组使用数据代入解得，k=0.5J•kg/（C2•T2•m2）；
②对于同一带电粒子，在不同的同旋加速器中，q、m相同，B、R不同，由EK=k 可知，BR= ，由此
可知，B与R成反比，由图丙所示图象可知，图线c正确；
故答案为：（1）a；（2）① ；0.5J•kg/（C2•T2•m2）；②c．
1413、（1）因为质量为m的小球从高度为h的光滑斜面顶端由静止自由滑下，到达斜面底端的速度为v，过程
中机械能守恒，所以 mgh= mv2，将h=0.2m，g=10m/s2代入求解的v=2m/s
将物体以一定的初速度v0沿水平方向抛出（不计阻力），物体做平抛运动，在水平方向运动的距离r=v0t，
∵运动时间为t= ∴在竖直方向下落得高度y= gt2= g（ ）2= g
因此，下落高度y与水平移动距离r的2次方成正比，由此可以判断曲线为b；
（2）如图丁所示，小球沿长度为l的光滑斜面AB由静止自由滑下，则过程中机械能守恒
∵mgh= mv2 ∴mglsinθ= m = m ∴ =2glsinθ
又∵小球从C点开始做平抛运动 ∴s=vct h﹣d= gt2
∴d=h﹣ =h﹣ =h﹣ g =h﹣
故答案为：（1）2；b； （2）推理过程如上．
14、（1）步骤：
①如图甲所示，将塑料泡沫和木块分别挂在刻度尺两端，使杠杆水平平衡，读出力臂l1和l2；
②用刻度尺测量出正方体的边长为a，把木块放入水槽中，如图乙所示，用刻度尺测出它的下表面到水面的
距离为h；
③如图3所示，用此装置使塑料泡沫浸没在水中，并使杠杆水平平衡，读出力臂l1和l3．
（2）图乙中，木块的体积：V=a3，因木块漂浮，所以，木块的重力：G木=F浮木=ρ水gV排=ρ水ga2h，
由杠杆的平衡条件可得，图甲中有：G泡沫l1=G木l2，则G泡沫= = ，
图丙中，设滑轮绳子的拉力为F′，则F′l1=G木l3，即F′= = ，
15所以，泡沫塑料浸没时受到的浮力：F浮=G泡沫+F′= + = ρ水ga2h．
