徐州市2017年初中毕业、升学考试
物 理 试 题
一、选择题（每小题只有一个选项符合题意；每小题2分，共40分）
1.生长在沙漠中的仙人掌的叶子为针状，有助于减少水分的
A.蒸发 B.升华 C.液化 D.沸腾

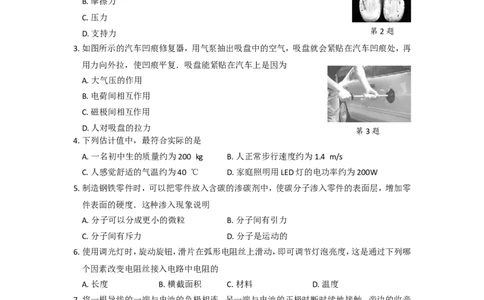

2.如图所示，穿久了的运动鞋鞋底磨损得厉害，原因是鞋底受到
A.重力
B.摩擦力
C.压力
D.支持力
第2题
3.如图所示的汽车凹痕修复器，用气泵抽出吸盘中的空气，吸盘就会紧贴在汽车凹痕处，再
用力向外拉，使凹痕平复．吸盘能紧贴在汽车上是因为
A.大气压的作用
B.电荷间相互作用
C.磁极间相互作用
D.人对吸盘的拉力
第3题
4.下列估计值中，最符合实际的是
A.一名初中生的质量约为200 kg B.人正常步行速度约为1.4 m/s
C.人感觉舒适的气温约为40 ℃ D.家庭照明用LED灯的电功率约为200W
5.制造钢铁零件时，可以把零件放入含碳的渗碳剂中，使碳分子渗入零件的表面层，增加零
件表面的硬度．这种渗入现象说明
A.分子可以分成更小的微粒 B.分子间有引力
C.分子间有斥力 D.分子是运动的
6.使用调光灯时，旋动旋钮，滑片在弧形电阻丝上滑动，即可调节灯泡亮度，这是通过下列哪
个因素改变电阻丝接入电路中电阻的
A.长度 B.横截面积 C.材料 D.温度
7.将一根导线的一端与电池的负极相连，另一端与电池的正极时断时续地接触，旁边的收音
机就会发出“喀啦喀啦”的声音，这是因为收音机接收到了电池与导线产生的
A.超声波 B.次声波 C.电磁波 D.光波
8.下列能源中，一旦消耗就很难再生的是
A.太阳能 B.风能 C.水能 D. 石油
9.在可靠的事实基础上，通过推理得出结论，是一种重要的科学方法．下列规律中通过这种
方法得出的是
A.欧姆定律 B.牛顿第一定律 C.焦耳定律 D.阿基米德原理10.小明拿着放大镜，伸直手臂，通过放大镜观察远处的景物，看到的是景物的
A.正立放大的像 B.倒立放大的像
C.倒立缩小的像 D.正立缩小的像
五、物理填空题（33题2分，其余每空1分，共20分）

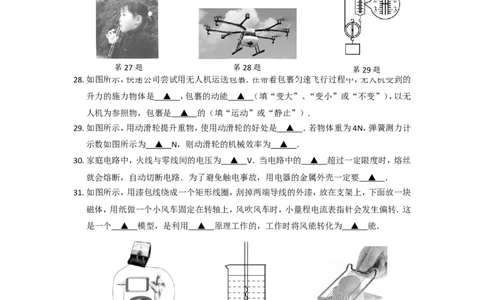

27.如图所示，在试管中加入少量水，用嘴对着试管口吹气，使其发出声音．声音是由管内空
气柱 ▲ 产生，通过 ▲ 传入人耳的．改变试管内的水量，会使声音的 ▲ 发生改
变．
第27题 第28题
第29题
28.如图所示，快递公司尝试用无人机运送包裹．在带着包裹匀速飞行过程中，无人机受到的
升力的施力物体是 ▲ ，包裹的动能 ▲ （填“变大”、“变小”或“不变”），以无
人机为参照物，包裹是 ▲ 的（填“运动”或“静止”）.
29.如图所示，用动滑轮提升重物，使用动滑轮的好处是 ▲ ．若物体重为4N，弹簧测力计
示数如图所示为 ▲ N，则动滑轮的机械效率为 ▲ ．
30.家庭电路中，火线与零线间的电压为 ▲ V．当电路中的 ▲ 超过一定限度时，熔丝
就会熔断，自动切断电路．为了避免触电事故，用电器的金属外壳一定要 ▲ ．
31.如图所示，用漆包线绕成一个矩形线圈，刮掉两端导线的外漆，放在支架上，下面放一块
磁体，用纸做一个小风车固定在转轴上，风吹风车时，小量程电流表指针会发生偏转．这
是一个 ▲ 模型，是利用 ▲ 原理工作的，工作时将风能转化为 ▲ 能．
第31题 第32题 第33题
32.如图所示，小华制作了一个简易的密度计：她选择一根长16cm的饮料吸管，将一些铜丝
从下端塞入并用石蜡封口，使吸管在液体中漂浮时能保持在 ▲ 方向．密度计在液体
中漂浮时，受到的浮力 ▲ 重力（填“大于”、“小于”或“等于”）．把密度计放入水
中，露出水面的长度是7.9cm；再将密度计放入某液体中，露出液面的长度是7cm，则此液
体的密度为 ▲ kg/m3（ρ =1.0×103 kg/m3）．
水
33.如图所示，切蛋器装有一排很细的钢丝，能轻松地把熟鸡蛋切成片，请你解释其中的原因：▲ ▲ ．
六、物理解答题（34题4分，35、36题各6分，37～39题各8分，共40分．解答35、36题时应
有解题过程）

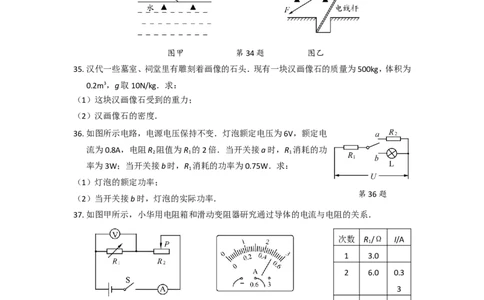

34.按要求做图．
（1）如图甲所示，光从空气射入水中，请在大致正确的位置画出折射光线．
（2）如图乙所示，用绳子将电线杆竖起，请画出此时拉力F的力臂l．
图甲 第34题 图乙
35.汉代一些墓室、祠堂里有雕刻着画像的石头．现有一块汉画像石的质量为500kg，体积为
0.2m3，g取10N/kg．求：
（1）这块汉画像石受到的重力；
（2）汉画像石的密度．
36.如图所示电路，电源电压保持不变．灯泡额定电压为6V，额定电
流为0.8A，电阻R 阻值为R 的2倍．当开关接a时，R 消耗的功
2 1 1
率为3W；当开关接b时，R 消耗的功率为0.75W．求：
1
（1）灯泡的额定功率；
第36题
（2）当开关接b时，灯泡的实际功率．
37.如图甲所示，小华用电阻箱和滑动变阻器研究通过导体的电流与电阻的关系．
次数 R /Ω I/A
1
1 3.0
2 6.0 0.3
3
3 9.0 0.2
图甲 第37题 图乙
5
（1）图甲中电阻箱R 和滑动变阻器R 的连接方式是 ▲ 联．
1 2
（2）连接电路前，开关应处于 ▲ 状态．
（3）第1次实验时，电流表示数如图乙所示，则电流为 ▲ A．
（4）经过3次测量，得到表格中的实验数据，由此总结出电流与电阻的关系．请你指出小华实
验过程中存在的问题： ▲ ▲ ．
38.如图甲所示，在探究平面镜成像的特点实验中．图甲 第38题 图乙
（1）实验时，先将方格纸放在水平桌面上，再将茶色玻璃 ▲ 放置在方格纸上．
（2）选择两个完全相同棋子是为了比较 ▲ 和物的大小关系．

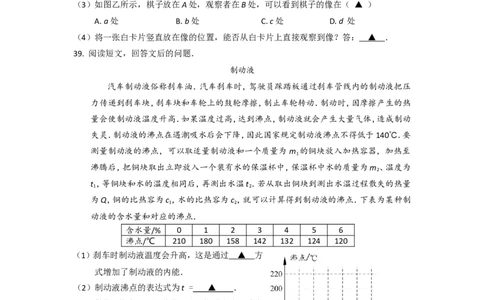

（3）如图乙所示，棋子放在A处，观察者在B处，可以看到棋子的像在（ ▲ ）
A.a处 B.b处 C.c处 D.d 处
（4）将一张白卡片竖直放在像的位置，能否从白卡片上直接观察到像？答： ▲ ．
39. 阅读短文，回答文后的问题．
制动液
汽车制动液俗称刹车油．汽车刹车时，驾驶员踩踏板通过刹车管线内的制动液把压
力传递到刹车块，刹车块和车轮上的鼓轮摩擦，制止车轮转动．制动时，因摩擦产生的热
量会使制动液温度升高．如果温度过高，达到沸点，制动液就会产生大量气体，造成制动
失灵．制动液的沸点在遇潮吸水后会下降，因此国家规定制动液沸点不得低于140℃．要
测量制动液的沸点，可以取适量制动液和一个质量为 m 的铜块放入加热容器，加热至
1
沸腾后，把铜块取出立即放入一个装有水的保温杯中，保温杯中水的质量为m 、温度为
2
t ，等铜块和水的温度相同后，再测出水温t ．若从取出铜块到测出水温过程散失的热量
1 2
为Q，铜的比热容为c ，水的比热容为c ，就可以计算得到制动液的沸点．下表为某种制
1 2
动液的含水量和对应的沸点．
含水量/% 0 1 2 3 4 5 6
沸点/℃ 210 180 158 142 132 124 120
（1）刹车时制动液温度会升高，这是通过 ▲ 方
式增加了制动液的内能．
（2）制动液沸点的表达式为t = ▲ ．
（3）利用表格中给出的数据，在坐标图中作出沸点
与含水量的关系图像．
（4）当含水量达到 ▲ 时，这种制动液就必须更
换．
第39题
徐州市2017 年初中毕业、升学考试物理试题参考答案及评分标准
一、选择题（本题共10小题，每题2分，共20分）
题号 1 2 3 4 5 6 7 8 9 10
答案 A B A B D A C D B C
五、填空题（33题2分，其余每空1分，共20分）
27．振动 空气 音调 28．空气 不变 静止
29．省力 2.4 83.3% 30．220 电流 接地
31．发电机 电磁感应 电 32．竖直 等于 0.9×103
33．钢丝很细，切蛋时鸡蛋受力面积小，钢丝对鸡蛋的压强大，故能轻松把熟鸡蛋切成片．
六、解答题（34题4分，35、36题各6分，37～39题各8分，共40分．解答35、36题时 应有
解题过程）
34．如图所示.每小题2分，共4分.
图甲 图乙
35．解：（1）G = mg = 500kg ×10N/kg = 5×103 N （3分）
（2）ρ = m/V = 500kg / 0.2m3 = 2.5×103 kg/m3 （3分）
36．解：（1）P = U I = 6V×0.8A = 4.8W （3分）
额 额 额
（2）开关接a时，R 与R 串联，P =3W，总功率P，电流I ；
1 2 1 a a
接b时，R 与灯L串联，P′ =0.75W，总功率P ，电流I ；
1 1 b b
∴ （1分）
又∵ R = 2R
2 1
∴P =2P =6W 接a时，P=9W，接b时，P =4.5W
2 1 a b
∴ P = P －P′ = 4.5W－0.75W = 3.75W （2分）
L b 1
37．本题共8分，每小题2分.
（1）串 （2）断开 （3）0.5
（4）小华每次改变电阻箱R 电阻后，没有移动滑动变阻器滑片保持电阻箱两端电压不变．
1
38．本题共8分，每小题2分.
（1）竖直 （2）像 （3）B （4）不能39．本题共8分，每小题2分.
（1）热传递
（2）
（3）如图
（4）3.2（3.01~3.4之间）2017年江苏省徐州市中考物理试卷
参考答案与试题解析
一、选择题（每小题只有一个选项符合题意；每小题2分。）
1．生长在沙漠中的仙人掌的叶子为针状，有助于减少水分的（ ）
A．蒸发B．升华 C．液化 D．沸腾
【考点】1K：蒸发及其现象．
【分析】影响蒸发快慢的因素有多个，即与液体的温度、液体的表面积和液体表面的空气流动
情况有关．
【解答】解：生活在沙漠中的仙人掌针状的叶子是通过减小液体的表面积来减缓水分的蒸发，
故A正确．
故选A．
2．如图所示，穿久了的运动鞋鞋底磨损得厉害，原因是鞋底受到（ ）
A．重力B．摩擦力 C．压力 D．支持力
【考点】7F：摩擦力产生的条件．
【分析】影响摩擦力的因素是压力和接触面的粗糙程度，力可以改变物体的形状．
【解答】解：运动鞋穿久了，鞋底被磨损得厉害，是因为人在运动的过程中，鞋底受到的摩擦力
使鞋的形状发生改变．
故选B．
3．如图所示的汽车凹痕修复器，用气泵抽出吸盘中的空气，吸盘就会紧贴在汽车凹痕处，再
用力向外拉，使凹痕平复，吸盘能紧贴在车上是因为（ ）
A．大气压的作用B．电荷间互相作用
C．电磁间相互作用 D．人对吸盘的拉力
【考点】8J：大气压的综合应用．
【分析】大气压的存在能够解释很多现象，这些现象有一个共性：通过某种方法，使设备的内
部气压小于外界大气压，在外界大气压的作用下出现了这种现象．
【解答】解：
用气泵抽出吸盘中的空气，吸盘内大气压几乎为零，吸盘就在外界的大气压的作用下紧贴在
车上，这是大气压的应用；故A正确，BCD错误．
故选A．
4．下列估计值中，最符合实际的是（ ）A．一名初中生的质量约为200kg
B．人正常步行速度约为1.4m/s
C．人感觉舒适的气温约为40℃
D．家庭照明用LED灯的电功率约为200W
【考点】23：质量的估测；13：温度；68：速度与物体运动；J7：电功率．
【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要
进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．
【解答】解：A、一名初中生的质量约为50kg；故A错误；
B、人正常步行速度约为1.4m/s，符合实际；故B正确；
C、人感觉舒适的气温约为23℃左右；故C错误；
D、家庭照明用LED灯的电功率约20W左右；故D错误；
故选B．
5．制造钢铁零件时，可以把零件放入含碳的渗碳剂中，使碳分子渗入零件的表面层，增加零
件表面的硬度．这种渗入现象说明（ ）
A．分子可以分成更小的微粒 B．分子间有引力
C．分子间有斥力 D．分子是运动的
【考点】GV：分子的运动．
【分析】不同的物质在相互接触时彼此进入对方的现象叫做扩散现象．由于分子的体积很小，
分子的运动无法用肉眼直接看到，但可以通过气味、颜色的变化来体现．
【解答】答：由于物质是由分子组成的，且分子在不停的做无规则运动，当将零件放入含碳的
渗碳剂中，这样碳分子就可以进入零件分子间的间隙，从而渗入零件的表层．故D正确．
故选D．
6．实用调光时，旋东旋钮，滑片在弧形电阻丝上滑动，即可调节灯泡亮度，这是通过下列哪个
因素改变电阻丝接入电路中电阻的（ ）
A．长度B．横截面积 C．材料 D．温度
【考点】IA：影响电阻大小的因素．
【分析】滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻大小的．
【解答】解：滑动变阻器其工作原理是通过改变接入电路中的电阻丝的长度来改变电路中的
电流，从而达到调节灯泡亮度的目的．
故选A．
7．将一根导线的一端与电池的负极相连，另一端与电池的正极时断时续地接触，旁边的收音
机就会发出“喀啦喀啦”的声音，这是因为收音机收到了电池与导线产生的（ ）
A．超声波 B．次声波 C．电磁波 D．光波
【考点】D1：电磁波的产生．
【分析】收音机听到“咔咔”的声音，是受到电磁波的干扰，迅速变化的电流可以产生电磁波．
【解答】解：先将导线的一端与电池的负极相连，再将导线的另一端与正极摩擦，使它们时断
时续地接触，电路中有时断时续的电流出现，迅速变化的电流产生了电磁波，产生的电磁波
被收音机接收到，听到“喀啦喀啦”的声音．
故选C．
8．下列能源中，一旦消耗就很难再生的是（ ）A．太阳能 B．风能 C．水能 D．石油
【考点】K2：能源的分类．
【分析】能够源源不断的从自然界得到的能源叫可再生能源；
短期内不能从自然界得到补充的能源叫不可再生能源．
根据可再生能源和不可再生能源的特点来作答．
【解答】解：风能、水能和太阳能可以源源不断的得到，是可再生能源，故ABC不符合题意．
石油是动植物体经过亿万年的时间形成的，一旦消耗就很难再生，是不可再生能源，故D符
合题意；
故选D．
9．在可靠的事实基础上，通过推理得出结论，是一种重要的科学方法，下列规律中通过这种
方法得出的是（ ）
A．欧姆定律B．牛顿第一定律 C．焦耳定律 D．阿基米德原理
【考点】2Q：物理学方法．
【分析】本题主要是对物理学方法﹣﹣推理法的考查，解答时首先回忆各个实验当时的过程
情景，明确各自采用的研究方法，从而找到正确答案．
【解答】解：欧姆定律、焦耳定律、阿基米德原理都是直接通过真实的实验数据得出的结论，其
结论形成方法与牛顿第一定律不同，所以A、C、D都不能选．
牛顿第一定律的建立是在大量实验事实的基础上，通过分析，概括推理得出的（实际上不受
摩擦力的物体根本不存在），所以该实验主要是利用了实验推理法形成的，故B正确；
故选B．
10．小明拿着放大镜，伸直手臂，通过放大镜观察远处的景物，看到的是景物的（ ）
A．正立放大的像B．倒立放大的像 C．倒立缩小的像 D．正立缩小的像
【考点】BE：生活中的透镜．
【分析】放大镜是一个凸透镜，用凸透镜看远处的物体，物体在凸透镜的二倍焦距以外，成倒
立、缩小的实像，会聚成倒立缩小的实像的光线继续沿直线传播，进入人的眼睛，我们会看到
倒立、缩小的实像．
【解答】解：放大镜是一个凸透镜，通过放大镜观察远处的景物，景物在凸透镜的二倍焦距以
外，成倒立、缩小的实像，所以小明看到的是景物的倒立、缩小的实像．
故选C．
二、填空题（共20分）
11．如图所示，在试管中加入少量水，用嘴对着试管口吹气，使其发出声音．声音是由管内空
气柱 振动 产生，通过 空气 传入人耳的，改变试管内的水量，会使声音的 音调 发
生改变．
【考点】91：声音的产生；92：声音的传播条件；9D：频率及音调的关系．
【分析】首先明确吹瓶口时，振动物体是空气柱，声音的传播需要介质；然后明确音调指声音
的高低，由振动频率决定，响度指声音的强弱或大小，与振幅和距离有关；由此解答．【解答】解：在试管内装入一定量的水，对着试管口吹气，空气柱振动产生声音；声音可以通过
空气传入人耳；
改变试管内的水量，会使空气柱振动的频率发生变化，即声音的音调发生改变．
故答案为：振动；空气；音调．
12．如图所示，快递公司尝试用无人机运送包裹，在带着包裹匀速飞行过程中，无人机受到的
升力的施力物体是 空气 ，包裹的动能 不变 （填“变大”、“变小”或“不变”），以
无人机为参照物，包裹是 静止 的（填“运动”或“静止”）
【考点】FN：动能和势能的大小变化；52：参照物及其选择．
【分析】（1）物体间力的作用是相互的，螺旋桨在对空气施力的同时，也受到空气对它施加的
反作用力．
（2）动能大小跟质量和速度有关，质量越大，速度越大，动能越大．
（3）解答此题的关键是看被研究的物体与所选的标准，即参照物之间的相对位置是否发生了
改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的．
【解答】解：（1）直升机的螺旋桨对空气施加了一个竖直向下的力，由于物体间力的作用是相
互的，所以空气对直升机施加了一个竖直向上的反作用力，这个力就是飞机向上的升力；
（2）在带着包裹匀速飞行过程中，包裹的质量不变，速度不变，所以动能不变；
（3）以无人机为参照物，包裹与无人机之间的位置没有变化，所以，包裹是静止的．
故答案为：空气；不变；静止．
13．如图所示，用动滑轮提升重物，使用动滑轮的好处是 可以省力 ．若物体重为4N，弹簧
测力计示数如图所示为 2. 4 N，则动滑轮的机械效率为 83.3% ．
【考点】F4：滑轮（组）的机械效率；74：弹簧测力计的使用与读数．
【分析】（1）动滑轮的特点是能够省一半的力；
（2）弹簧测力计在读数时，要看清量程与分度值，再根据指针的位置进行读数；
（3）动滑轮承担物重的绳子股数n=2，则拉力F移动的距离s=2h，使用滑轮组做的有用功是
指把重物提升所做的功，即W =Gh；
有
使用滑轮组做的总功是人的拉力所做的功，即W =Fs；根据η= 求出动滑轮的机械效率．
总
【解答】解：
（1）因为动滑轮的实质是动力臂为阻力臂二倍的杠杆，使用动滑轮的好处是能够省一半的力；
（2）由图可知，弹簧测力计的1N分成5份，故其分度值为0.2N，此时的示数为2.4N；
（2）题中使用的是动滑轮，有2段绳子承担物重，绳子末端移动距离s=2h，拉力做的有用功：W =Gh；拉力做的总功：W =Fs；
有 总
动滑轮的机械效率为：
η= = = = = ×100%≈83.3%．
故答案为：可以省力；2.4；83.3%．
14．家庭电路中，火线与零线间的电压为 22 0 V．当电路中的 电流 超过一定限度时，熔
丝就会熔断，自动切断电路，为了避免触电事故，用电器的金属外壳一定要 接地 ．
【考点】IQ：家庭电路工作电压、零线火线的辨别方法；IS：熔断器的作用及保险丝的选择方法．
【分析】（1）我国家庭电路的电压是220V．
（2）保险丝的作用：在电路中电流过大时，产生的电热过多，达到保险丝的熔点，保险丝熔断，
切断电路．
（3）家庭电路中为了安全用电，金属外壳都要接地，金属外壳的用电器漏电时，地线把人体短
路，避免触电事故的发生．
【解答】解：（1）我国家庭电路的电压是220V，即火线与零线间的电压为220V；
（2）熔丝是由电阻率较大、熔点较低的铅锑合金制成的；当过大的电流流过熔丝时，熔丝的温
度升高，达到熔丝的熔点，熔丝熔断，切断电源，起到保护电路的作用；
（3）有金属外壳的用电器，其外壳一定要接地，当用电器漏电时，地线把人体短路，避免触电
事故的发生．
故答案为：220；电流；接地．
15．如图所示，用漆包线绕成一个矩形线图，刮掉两端导线的外漆，放在支架上，下面放一块
磁体，用纸做一个小风车固定在转轴上，风吹风车时，小量程电流表指针会发生偏转，这是一
个 发电机 模型，是利用 电磁感应 原理工作的，工作时将风能转化为 电 能．
【考点】CP：电磁感应；CS：发电机的构造和原理．
【分析】闭合电路部分导体在磁场中做切割磁感线运动时，会产生感应电流的现象叫做电磁
感应；发电机就是根据此原理制成的，发电机工作时将风能转化为电能．
【解答】解：图中线圈、导线和电流表组成闭合电路，线圈处在磁场中，风吹风车带动线圈转动
切割磁感线从而产生感应电流，因此电流表指针会发生偏转；与发电机相同，是利用电磁感
应现象原理工作的，工作时将风能转化为了电能．
故答案为：发电机；电磁感应；电．
16．如图所示，小华制作了一个简易的密度计：她选择一根长16cm的饮料吸管，将一些铜丝
从下端塞入并用石蜡封口，使吸管在液体中漂浮时能保持在 竖直 方向．密度计在液体中
漂浮时，受到的浮力 等于 重力（填“大于”、“小于”或“等于”）．把密度计放入水中，
露出液面的长度是7.9cm，再将密度计放入某液体中，露出液面的长度是7cm，则此液体的密
度为 0.9×1 0 3 kg/m3（ρ =1.0×103kg/m3）
水【考点】8S：物体的浮沉条件及其应用．
【分析】（1）因为密度计是一根两端封闭即空心的，所以能使密度计浮在液体表面，为了使它
保持竖直的漂浮，就在管的底部封存少许铅粒；
（2）物体漂浮，浮力等于重力；
（3）将适量细铜丝从吸管下端塞入作为配重，可以改变吸管重心的位置，使吸管竖直漂浮在
液体中；吸管的长度减去露出部分的长度即为浸入的深度，根据密度计漂浮时浮力等于重力
列出关系式即可求出液体的密度．
【解答】解：
（1）将一些铜丝从下端塞入并用石蜡封口，这样做目的是让密度计竖直漂浮在液体中；
（2）根据物体浮沉条件可知，密度计在液体中漂浮时，受到的浮力等于重力；
（3）吸管露出水面的长度是7.9cm，则浸入水中的深度h =16cm﹣7.9cm=8.1cm，
水
将该密度计放入某液体中，吸管浸入液体的深度h =16cm﹣7cm=9cm，
液
因为密度计不管是在水中还是在液体中，都是漂浮状态，
所以，F =F =G，
浮水 浮液
由F =ρgV 可得：ρ gSh =ρ gSh ，即1.0×103kg/m3×g×S×0.081m=ρ ×g×S×0.09m，
浮 排 水 水 液 液 液
解得：ρ =0.9×103kg/m3；
液
故答案为：竖直；等于；0.9×103．
17．如图所示，切蛋器装有一排很细的钢丝，能轻松地把熟鸡蛋切成片，请你解释其中的原因：
钢丝很细，切蛋压力一定时，鸡蛋受力面积小，钢丝对鸡蛋的压强大，所以能轻松地把熟鸡
蛋切成片
【考点】84：增大压强的方法及其应用．
【分析】压强大小跟压力大小和受力面积大小有关．
增大压强的方法：是在压力一定时，通过减小受力面积来增大压强；是在受力面积一定时，通
过增大压力来增大压强．
【解答】解：钢丝很细，切蛋压力一定时，鸡蛋受力面积小，钢丝对鸡蛋的压强大，所以能轻松
地把熟鸡蛋切成片．
故答案为：钢丝很细，切蛋压力一定时，鸡蛋受力面积小，钢丝对鸡蛋的压强大，所以能轻松
地把熟鸡蛋切成片．
三、物理解答题
18．如图所示，用绳子将电线杆竖起，请画出此时拉力F的力臂L．【考点】7P：力臂的画法．
【分析】力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．
②确定力的作用点和力的方向，画出力的作用线．
③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．
【解答】解：支点为电线杆与地面的接触点，从支点O向力的作用线作垂线，支点到垂足的距
离就是力臂L．如图所示：
19．如图所示，光从空气射入水中，请在大致正确的位置画出折射光线．
【考点】AN：作光的折射光路图．
【分析】要解决此题，需要掌握光的折射规律：折射光线与入射光线和法线在同一平面内；折
射光线与入射光线分居法线两侧；当光从空气斜射入水里或其它透明介质中时，折射光线向
法线方向偏折，折射角小于入射角．
【解答】解：首先画出法线，然后根据折射规律画出折射光线．光从空气斜射入水中，所以折射
角小于入射角．如图所示：
20．汉代一些墓室、祠堂里有雕刻着画像的石头．现有一块汉画像石，质量为500kg，体积为
0.2m3，g取10N/kg．求：
（1）这块汉画像石受到的重力；
（2）汉画像石的密度．
【考点】2A：密度的计算；78：重力的计算．
【分析】（1）知道汉画像石的质量，根据G=mg求出受到的重力；
（2）知道汉画像石的质量和体积，根据ρ= 求出其的密度．
【解答】解：（1）这块汉画像石受到的重力：G=mg=500kg×10N/kg=5000N；
（2）汉画像石的密度：
ρ= = =2.5×103kg/m3．
答：（1）这块汉画像石受到的重力为5000N；
（2）汉画像石的密度为2.5×103kg/m3．
21．如图所示电路，电源电压保持不变．灯泡额定电压为6V，额定电流为0.8A，电阻R 阻值
2
为R 的2倍，当开关接a时，R 消耗的功率为3W；当开关接b时，R 消耗的功率为0.75W．求：
1 1 1
（1）灯泡的额定功率．
（2）当开关接b时，灯泡的实际功率．
【考点】JA：电功率的计算．
【分析】（1）知道灯泡的额定电压和额定电流，根据P=UI求出灯泡的额定功率；
（2）当开关接a时，R 与R 串联，根据串联电路的电流特点和P=I2R求出两电阻的功率之比，
1 2
进一步求出R 消耗的电功率，两电阻消耗的功率之和即为电路的总功率；当开关接b时，R
2 1
与L串联，根据P=I2R求出两种情况下电路中的电流之比，根据P=UI求出电路的总功率之比，
进一步求出当开关接b时电路的总功率，然后减去R 消耗的功率即为灯泡的实际功率．
1
【解答】解：（1）灯泡的额定功率：
P =U I =6V×0.8A=4.8W；
L L L
（2）当开关接a时，R 与R 串联，
1 2
因串联电路电流处处相等，且电阻R 阻值为R 的2倍，
2 1
所以，R 与R 的电功率之比：
1 2
= = = ，
则R 消耗的功率：P=2P =2×3W=6W，
2 2 1
电路的总功率：
P=P +P =3W+6W=9W；
a 1 2
当开关接b时，R 与L串联，
1
由P=I2R可得，前后两种情况下R 的电功率之比：
1
= =（ ）2= = ，
解得： = ，
前后两种情况下电路的总功率之比：= = = ，
则开关接b时电路的总功率：P= P= ×9W=4.5W，
b a
因总功率等于各电阻消耗功率之和，
所以，开关接b时灯泡的实际功率：
P =P ﹣P′=4.5W﹣0.75W=3.75W．
L实 b 1
答：（1）灯泡的额定功率为4.8W；
（2）当开关接b时，灯泡的实际功率为3.75W．
22．如图甲所示，小华用电阻箱和滑动变阻器研究通过导体的电流与电阻的关系．
次数 R /Ω I/A
1
1 3.0
2 6.0 0.33
3 9.0 0.25
（1）图甲中电阻箱R 和滑动变阻器R 的连接方式是 串 联．
1 2
（2）连接电路前，开关应处于 断开 状态．
（3）第1次实验时，电流表示数如图乙所示，则电流为 0. 5 A．
（4）经过3次测量，得到表格中的实验数据，由此总结出电流与电阻的关系，请你指出小华实
验过程中存在的问题： 小华每次改变电阻的阻值后，没有移动滑动变阻器滑片保持电阻两
端的电压保持不变 ．
【考点】IL：探究电流与电压、电阻的关系实验．
【分析】（1）根据电路图判定电路的连接方式；
（2）连接电路中开关处于断开状态；
（3）根据电流表的量程和分度值读数；
（4）探究通过导体的电流与电阻的关系时应控制电阻两端电压不变．
【解答】解：
（1）由图甲可知，电阻箱R 和滑动变阻器R 的连接方式是串联；
1 2
（2）为了保护电路，连接电路中开关处于断开状态；
（3）电流表量程为0﹣0.6A，分度值为0.02A，电流表示数为0.5A；
（4）探究通过导体的电流与电阻的关系时应控制电阻两端电压不变，由表格中的信息可知，
电阻两端的电压是变化的．
故答案为：（1）串；（2）断开；（3）0.5；（4）小华每次改变电阻的阻值后，没有移动滑动变阻器
滑片保持电阻两端的电压保持不变．
23．如图甲所示，在探究平面镜成像的特点实验中．
（1）实验时，先将方格纸放在水平桌面上，再将茶色玻璃 竖直 放置在方格纸上．（2）选用两个完全相同的棋子是为了比较 像 和物的大小关系．
（3）如图乙所示，棋子放在A处，观察者在B处，可以看到棋子的像在 B
A、a处 B、b处 C、c处 D、d处
（4）将一张白卡片竖直放在像的位置，能否从白卡片上直接观察到像？答： 不能 ．
【考点】AE：平面镜成像的特点、原理、现象及其实验方案．
【分析】（1）像与物关于玻璃板对称，玻璃板的摆放角度要能够使后面的棋子与前面棋子的
像完全重合；
（2）在此实验中，为了比较物像大小关系，利用等效替代的方法，用相同的棋子进行比较，来
获得物像大小关系；
（3）像和物体关于镜面对称；
（4）根据平面镜成的是虚像这一特点，可判断棋子的像能不能成在白纸上．
【解答】解：（1）如果玻璃板不竖直，后面的棋子与前面棋子的像不在同一高度上，怎样操作
都不会重合的，因此也就无法比较像与物的大小关系；
（2）实验中的两棋子要求大小相同，这是为了探究物像的大小关系；
（3）A的像和A关于镜面对称，故可以看到棋子的像在b处，故B正确；
（4）此实验中的白纸相当于光屏，光屏只能承接实像，不能承接虚像，因为平明镜成的像是虚
像，所以棋子的像不会出现在白纸上．
故答案为：（1）竖直；（2）像；（3）B；（4）不能．
24．阅读短文，回答文后的问题．
制动液
汽车制动液俗称刹车油，汽车刹车时，驾驶员踩踏板通过刹车管内的制动液把压力传递到刹
车块，刹车块和车轮上的鼓轮摩擦，静止车轮转动，制动时，因摩擦产生的热量会使制动液温
度升高，如果温度过高，达到沸点，制动液就会产生大量气体，造成制动失灵．制动液的沸点
在遇湖吸水后会下降，因此国家规定制动液沸点不得低于140℃．要测量制动液的沸点，可以
取适量制动液和一个质量为m 的铜块放入加热容器，加热至沸腾后，把铜块取出立即放入一
1
个装有水的保温杯中，保温杯中水的质量为m、温度为t，等铜块和水的温度相同后，再测出
2 1
水温t，若从取出铜块到测出水温过程散失的热量为Q，铜的比热容为c，水的比热容为c，
2 1 2
就可以计算得到制动液的沸点，下表为某种制动液的含水量和对应的沸点．
含水 0 1 2 3 4 5 6
量/%
沸点/℃ 210 180 158 142 132 124 120
（1）刹车时制动液温度会升高，这是通过 热传递 方式增加了制动液的内能．
（2）制动液沸点的表达式为t= +t ．
2
（3）利用表格中给出的数据，在坐标图中作出沸点与含水量的关系图象．
（4）当含水量达到 3.2% 时，这种制动液就必须更换．【考点】1J：沸点及沸点与气压的关系．
【分析】（1）改变物体内能有两种方法，一是做功，对物体做功，物体的内能增加、温度升高；
物体对外做功，物体的内能减少；二是热传递．据此分析判断．
（2）铜块放出的热量应该等于水吸收的热量和散失的热量之和，根据公式Q=cm△t建立关系
式．
（3）找出表格中的数据在坐标纸中的对应点，然后连接成平滑的曲线．
（4）国家规定制动液沸点不得低于140℃，结合图象分析．
【解答】解：（1）制动时，刹车块和车轮上的鼓轮摩擦产生热量，会通过热传递传给制动液，使
得制动液温度升高；
（2）因为铜块放出的热量Q =cm（t﹣t ），水吸收的热量Q =cm（t﹣t），根据题意得，Q
放 1 1 2 吸 2 2 2 1 放
=Q +Q，即cm（t﹣t ）=cm（t﹣t），
吸 1 1 2 2 2 2 1
所以t= +t；
2
（3）利用描点法作图，如图：
（4）当制动液沸点为140℃时，对应的含水量约为3.2%，此时制动液必须更换．
故答案为：（1）热传递；（2） +t；（3）图见上；（4）3.2%．
2
