2017 年江苏省淮安市中考物理试卷
一、选择题（本题共8小题，每小题2分，共16分，每小题给出的四个选项中，只
有一个选项是符合题意的）

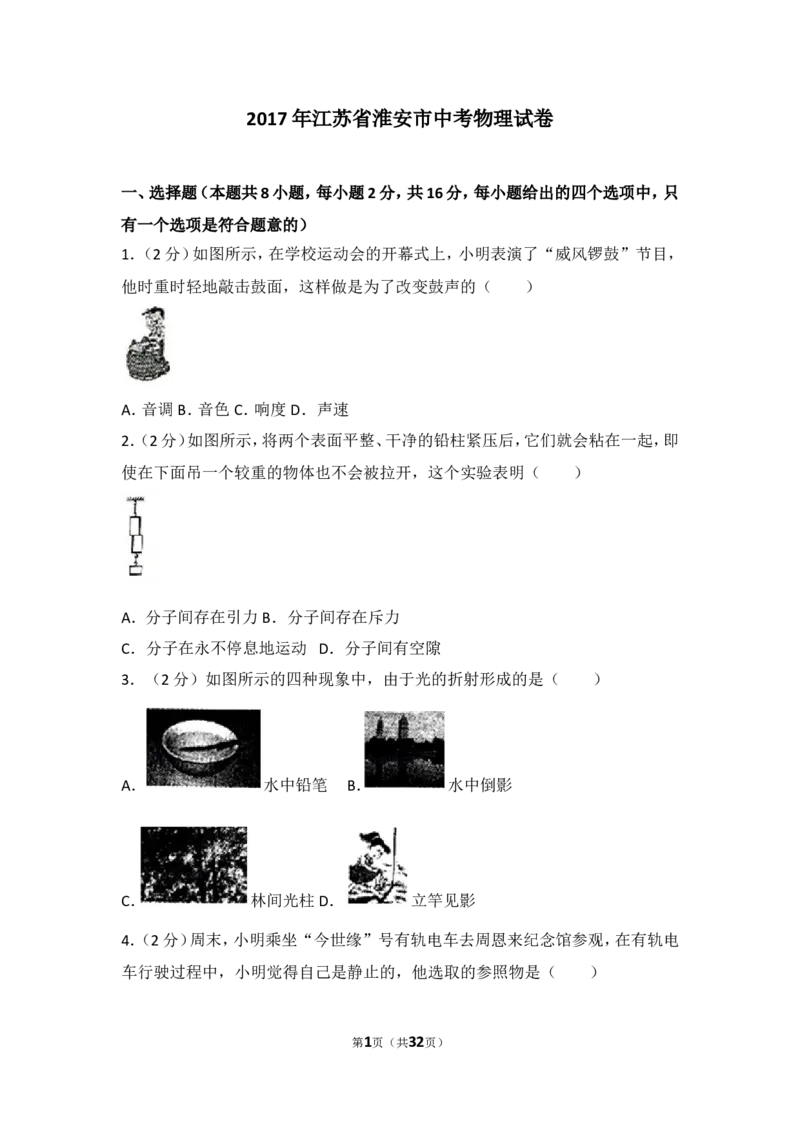

1．（2分）如图所示，在学校运动会的开幕式上，小明表演了“威风锣鼓”节目，
他时重时轻地敲击鼓面，这样做是为了改变鼓声的（ ）
A．音调B．音色 C．响度D．声速

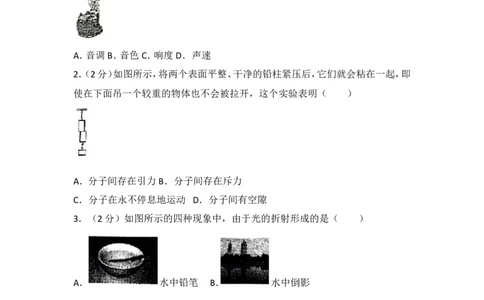

2．（2分）如图所示，将两个表面平整、干净的铅柱紧压后，它们就会粘在一起，即
使在下面吊一个较重的物体也不会被拉开，这个实验表明（ ）
A．分子间存在引力B．分子间存在斥力
C．分子在永不停息地运动 D．分子间有空隙
3．（2分）如图所示的四种现象中，由于光的折射形成的是（ ）
A． 水中铅笔 B． 水中倒影
C． 林间光柱D． 立竿见影

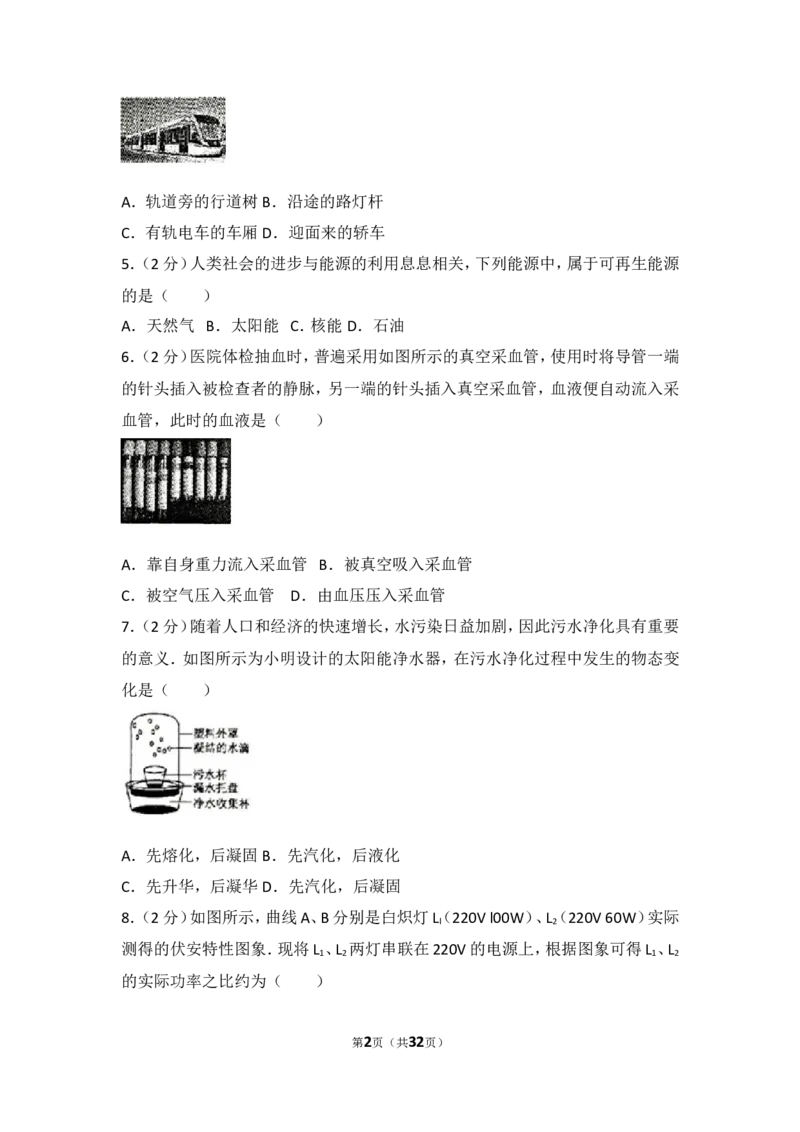

4．（2分）周末，小明乘坐“今世缘”号有轨电车去周恩来纪念馆参观，在有轨电
车行驶过程中，小明觉得自己是静止的，他选取的参照物是（ ）
第1页（共32页）A．轨道旁的行道树B．沿途的路灯杆
C．有轨电车的车厢D．迎面来的轿车
5．（2分）人类社会的进步与能源的利用息息相关，下列能源中，属于可再生能源
的是（ ）
A．天然气 B．太阳能 C．核能D．石油
6．（2分）医院体检抽血时，普遍采用如图所示的真空采血管，使用时将导管一端
的针头插入被检查者的静脉，另一端的针头插入真空采血管，血液便自动流入采
血管，此时的血液是（ ）
A．靠自身重力流入采血管 B．被真空吸入采血管
C．被空气压入采血管 D．由血压压入采血管
7．（2分）随着人口和经济的快速增长，水污染日益加剧，因此污水净化具有重要
的意义．如图所示为小明设计的太阳能净水器，在污水净化过程中发生的物态变
化是（ ）
A．先熔化，后凝固B．先汽化，后液化
C．先升华，后凝华D．先汽化，后凝固
8．（2分）如图所示，曲线A、B分别是白炽灯L（220V l00W）、L（220V 60W）实际
l 2
测得的伏安特性图象．现将L 、L 两灯串联在220V的电源上，根据图象可得L 、L
1 2 1 2
的实际功率之比约为（ ）
第2页（共32页）A．1：1B．l：2C．3：5 D．3：8
二、填空题（本题共10小题，每空1分，共24分）

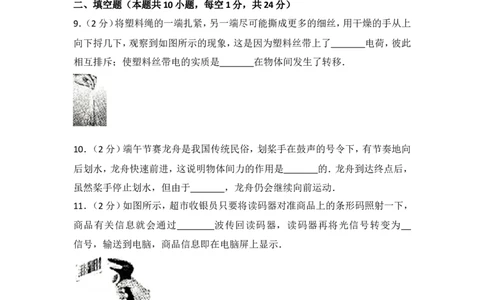

9．（2分）将塑料绳的一端扎紧，另一端尽可能撕成更多的细丝，用干燥的手从上
向下捋几下，观察到如图所示的现象，这是因为塑料丝带上了 电荷，彼此
相互排斥；使塑料丝带电的实质是 在物体间发生了转移．
10．（2分）端午节赛龙舟是我国传统民俗，划桨手在鼓声的号令下，有节奏地向
后划水，龙舟快速前进，这说明物体间力的作用是 的．龙舟到达终点后，
虽然桨手停止划水，但由于 ，龙舟仍会继续向前运动．
11．（2分）如图所示，超市收银员只要将读码器对准商品上的条形码照射一下，
商品有关信息就会通过 波传回读码器，读码器再将光信号转变为
信号，输送到电脑，商品信息即在电脑屏上显示．
12．（2分）如图所示，保持烛焰、凸透镜的位置不变，调节光屏到图示位置，得到
清晰倒立 的实像，利用此成像特点可以制成 ．
第3页（共32页）13．（2分）如图所示，在探究“杠杆平衡条件”的实验中，调节杠杆在水平位置
平衡后，在A点悬挂4个钩码（每个钩码重0.5N），用调好的弹簧测力计沿竖直方
向拉杠杆上的B点，使杠杆再次平衡，则弹簧测力计的示数为 N；将测力
计转向图中虚线方向的过程中，始终保持杠杆平衡，则测力计的示数将
（选填“变大”、“变小”或“不变”）．
14．（3分）如图所示电路，电源电压恒定，R =20Ω，R =l0Ω，当S闭合，S 、S 断开时，
1 2 l 2 3
电流表的示数为0.6A，电源电压为 V；当S 闭合，S 、S 断开时，电流表示
2 1 3
数为 A；当S 、S 闭合，S 断开时，电流表示数为 A．
1 3 2
15．（2分）我国自主设计建造的第一艘航母001A已经顺利下水，航母的总质量为
6.5×104吨，当航母漂浮在水面上时，受到的浮力是 N，此时航母排开水的
体积为 m3（g=l0N/kg，ρ =l.0×l03 kg/m3）．
水
16．（3分）如图所示，弹簧测力计的量程为 N，鱼对弹簧测力计秤钩的拉
力是 N，鱼的重力和 是一对平衡力．
17．（3分）为避免点燃烟花造成人员伤害．小明设计了烟花定时自动点火装置，
原理如图所示．装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制
第4页（共32页）点火时间．为完善设计方案，还需要在 （选填“a”或b”）处安装一个开关
S，断开此开关，指示灯熄灭，整个装置停止工作，点放烟花前，定时器在电路中应
处于 状态，目的是 ．
18．（3分）1820年4月的一天，奥斯特讲课时突发奇想，在沿 方向的导线
下方放置一枚小磁针，保证导线和小磁针能 放置进行实验，接通电源后
发现小磁针明显偏转．随后奥斯特花了三个月时间，做了60多个实验证明电流的
确能使磁针偏转，这种现象称为 ．奥斯特的发现，拉开了研究电磁间本质
联系的序幕．
三、解答题（本题共7小题，共40分．解答第20题时，应写出解题过程）
19．（4分）按照题目要求作图：
（1）画出图甲中入射光线的折射光线．
（2）画出图乙中足球重力的示意图．
（3）画出图丙中使用滑轮组提升物体最省力的绳子绕法．
（4）小磁针在图丁所示的位置静止，标出小磁针的N极．
20．（10分）如图（a）所示是HG2004家用蒸汽电熨斗的示意图和铭牌，使用时储
水器中的水滴入气室，加热的铁质底板使水迅速汽化变成蒸汽，从底板喷出．
额定电压 220V 功能 汽烫、干烫
额定频率 50Hz 蒸汽方式 滴下式
第5页（共32页）底板面积 160cm2 质量 1.6kg
额定功率 1100W 放置方式 自立式
（1）求电熨斗正常工作时的电流．
（2）熨烫前（未加水），电熨斗自然平放在衣服上，求它对衣服的压强．
（3）汽熨前先预热，使底板的温度从20℃升高到220℃，温控开关自动断开．已知
底板的质量为lkg，铁的比热容为0.46×103J/（kg．℃），求预热过程底板吸收的热
量．
（4）汽熨时，滴汽室的水汽化带走热量，当底板温度降到190℃时，温控开关自动
闭合，当加热到220℃时又断开，如此反复，若蒸汽电熨斗按如图（b）所示的程序
工作，熨一件衣服用时l0min．求共消耗的电能．
21．（5分）小明同学为了测量“浦楼牌”陈醋的密度，进行以下实验：
（1）把天平放在 ，将游码移至标尺的零刻度处，然后调节 ，使天平
横粱平衡．
（2）接下来进行以下三项操作：
A．用天平测量烧杯和剩余陈醋的总质量m ；
1
B．将烧杯中的一部分陈醋倒入量筒，测出这部分陈醋的体积V，
C．将待测陈醋倒入烧杯中，用天平测出烧杯和陈醋的总质量m ，以上操作的正确
2
顺序是 （填字母序号）
（3）由图可得陈醋的体积为 cm3，陈醋的密度是 kg/m3．
第6页（共32页）22．（6分）在“测量小灯泡额定功率”的实验中，电源电压恒为6V，小灯泡的额
定电压为2.5V，正常发光时灯丝电阻约为10Ω．
（l）用笔画线代替导线在图甲中完成实物电路的连接．
（2）小明进行试触时发现小灯泡不发光，电流表无示数，电压表有示数，则电路中
发生的故障可能是 ．
A．小灯泡短路B．小灯泡断路C．滑动变阻器处断路
（3）实验中，小明看到电压表示数为l.5V，要使小灯泡正常发光应向 （选
填“A”或“B”）端移动滑动变阻器的滑片，同时视线应注意观察 （选填
“电流表”或“电压表”）示数变化情况，当灯正常发光时，电流表示数如图乙
所示，则小灯泡的额定功率是 W．
23．（5分）小明利用斜面搬运物体的过程中，提出了一个问题：“斜面的机械效
率与斜面的倾斜程度有没有关系？”针对这个问题，他通过在斜面上拉动物体进
行了探究（如图所示），测得的实验数据如表中所示：
实验 斜面 物 物体上升高 沿斜面 物体移动距 有 总 机械效
次数 的 体 度h/m 拉力 离S/m 用 功 率η
重 功
倾斜 F/N W
程度 G/N W
总
/J /J
有
第7页（共32页）1 较缓 5.0 0.10 1.6 0.50 0.5 0. 63%
0 8
0
2 较陡 5.0 0.15 2.2 0.50 0.7 1. 68%
5 1
0
3 最陡 5.0 0.25 3.1 0.50 1.
5
5
（l）沿斜面拉动物体时，应使其做 运动．
（2）根据表中的数据可求出第③次实验中拉力所做的有用功为 J，机械效
率是 ．
（3）通过对上述实验数据的分析可知，斜面的省力情况与斜面倾斜程度的关系是：
斜面越缓，越 ．
（4）通过对上述实验数据的分析，对斜面机械效率的问题可获得的初步结论是：
在其它条件不变的情况下， ．
24．（4分）俗语说“响水不开，开水不响”．开水真的不响吗？小明对此进行了
研究，他用圆底玻璃茶壶进行烧水试验，用温度计、数字声级计（测量声音强弱的
仪器）分别测量壶内水的温度和壶旁声音的强弱，观察与测量结果记录表中：
水 20 40 60 70 80 85 90 95
温
t
/
℃
声 37.5 38.0 40.5 43.4 46.8 52.9 54. 55.2 52.8
强 4
级
/
d
B
现壶底有 壶底有 有少量 少量 上升 大量 水 更多小气 沸腾，水
象极少微 少量微 微小泡 气泡 起泡 气泡 面 泡形成，水 在壶内上
小气 小气 产生 上升 增多 上升 有 变浑浊 下翻腾
气
第8页（共32页）泡 泡 泡
如图所示，水沸腾时温度计的示数为 ℃．分析表格中的信息，可知温度为
℃时，响度最大，在此温度之前，响度变大的原因可能是 ；对“开水不
响”这句话新的理解是 ．
25．（6分）如图所示，一张很长的红地毯平铺在地面上．要把地毯沿着其长度方
向移动一段距离，最直接的方法就是从一端拉，但拉动整张地毯很困难，需要非
常大的力．
（1）解释从一端拉动地毯需要非常大的力的原因： ．
（2）设计一种既简单又省力的方案，能将地毯沿长度方向移动一段距离（方案可
选用的工具只有圆木棒，也可不选用工具；对方案也可结合示意图描述）：
．
（3）对你所设计的方案作出可行性评价： ．
第9页（共32页）2017 年江苏省淮安市中考物理试卷
参考答案与试题解析
一、选择题（本题共8小题，每小题2分，共16分，每小题给出的四个选项中，只
有一个选项是符合题意的）
1．（2分）（2017•淮安）如图所示，在学校运动会的开幕式上，小明表演了“威风
锣鼓”节目，他时重时轻地敲击鼓面，这样做是为了改变鼓声的（ ）
A．音调B．音色 C．响度D．声速
【分析】声音的响度与声源振动的幅度有关，振动幅度越大，响度越大；振动幅度
越小，响度越小．
【解答】解：当时重时轻地敲击鼓面时，鼓面会因振动而发出声音，由于鼓面振动
的幅度不同，所以声音的响度也会不同．
故选C．
【点评】解决此类问题要结合声音的产生和特性进行分析解答．本题需要学会学
生如何利用物理知识，来解释词语中提到的现象．
2．（2分）（2017•淮安）如图所示，将两个表面平整、干净的铅柱紧压后，它们就会
粘在一起，即使在下面吊一个较重的物体也不会被拉开，这个实验表明（ ）
A．分子间存在引力B．分子间存在斥力
C．分子在永不停息地运动 D．分子间有空隙
【分析】构成物质的分子之间存在相互作用的引力和斥力，当分子间的距离大于
平衡距离时，表现为引力．据此作出判断．
第10页（共32页）【解答】解：
将两个底面平整、干净的铅柱紧压后，两个铅柱的底面分子之间的距离略大于平
衡距离，表现为引力，使两个铅柱结合在一起，即使下面吊一个重物也不会将它
们拉开．
故选A．
【点评】此题考查分子间的作用力，是一道基础题，要知道引力和斥力是同时存在
的．

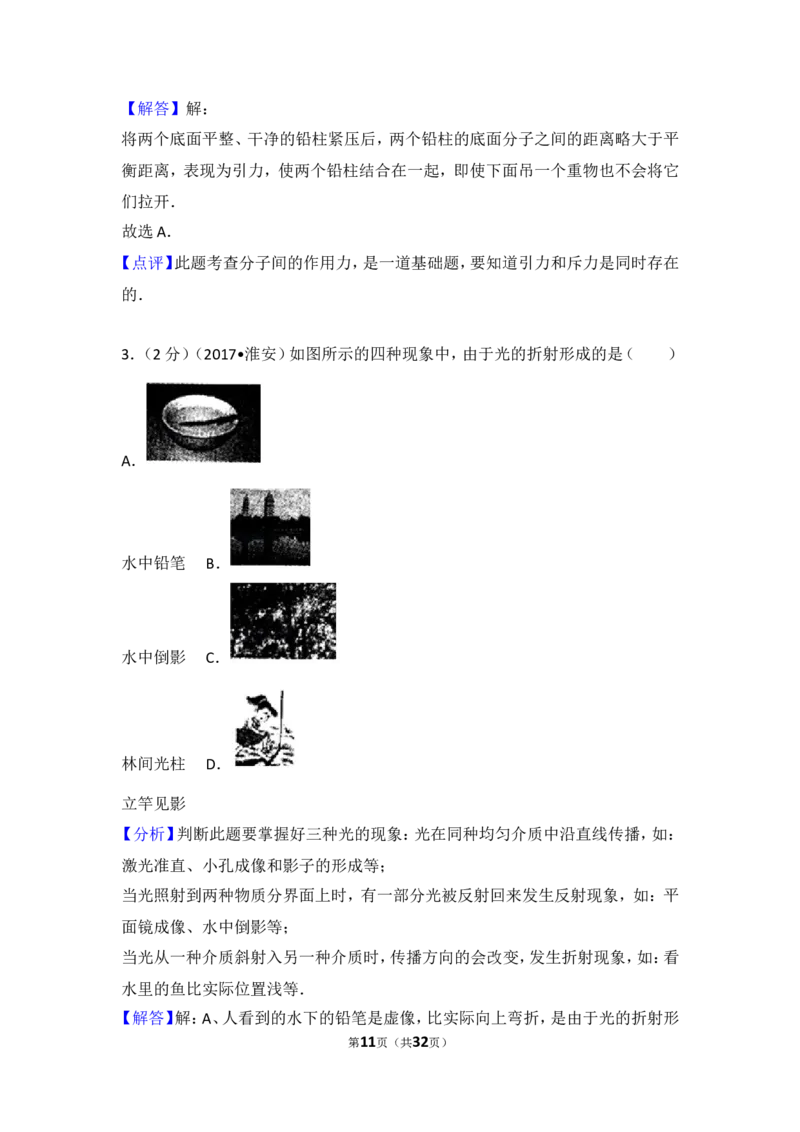

3．（2分）（2017•淮安）如图所示的四种现象中，由于光的折射形成的是（ ）
A．
水中铅笔 B．
水中倒影 C．
林间光柱 D．
立竿见影
【分析】判断此题要掌握好三种光的现象：光在同种均匀介质中沿直线传播，如：
激光准直、小孔成像和影子的形成等；
当光照射到两种物质分界面上时，有一部分光被反射回来发生反射现象，如：平
面镜成像、水中倒影等；
当光从一种介质斜射入另一种介质时，传播方向的会改变，发生折射现象，如：看
水里的鱼比实际位置浅等．
【解答】解：A、人看到的水下的铅笔是虚像，比实际向上弯折，是由于光的折射形
第11页（共32页）成的，故A正确；
B、倒影属于平面镜成像，是由光的反射形成的，故B错误；
C、太阳光通过林间的空隙相差的光柱是由光的直线传播形成的，故C错误；
D、竿的影子是由于光的直线传播造成的，故D不符合题意．
故选A．
【点评】学习光的直线传播、光的反射、光的折射时，要多留心生活中的实例，影子
日月食、小孔成像是光的直线传播；镜子、倒影、潜望镜是光的反射；看水中的物
体、隔着玻璃、杯子或透镜看物体是光的折射．
4．（2分）（2017•淮安）周末，小明乘坐“今世缘”号有轨电车去周恩来纪念馆参
观，在有轨电车行驶过程中，小明觉得自己是静止的，他选取的参照物是（ ）
A．轨道旁的行道树B．沿途的路灯杆
C．有轨电车的车厢D．迎面来的轿车
【分析】在研究机械运动时，被选作标准的物体叫参照物．一个物体是运动还是静
止，需要看它相对于参照物的位置是否变化．
【解答】解：A、小明相对于轨道旁的行道树，位置发生变化，是运动的．故A不符
合题意；
B、小明相对于沿途的路灯杆，位置不断变化，是运动的．故B不符合题意；
C、小明相对于有轨电车的车厢，位置没有发生变化，是静止的．故C符合题意；
D、小明相对于迎面来的轿车，位置不断变化，是运动的．故D不符合题意．
故选C．
【点评】一个物体是运动还是静止，决定于选择的参照物，参照物不同，运动状态
也不一样．
5．（2分）（2017•淮安）人类社会的进步与能源的利用息息相关，下列能源中，属
于可再生能源的是（ ）
A．天然气 B．太阳能 C．核能D．石油
第12页（共32页）【分析】使用之后可以在短时间内从自然界中再次产生的能源是可再生能源，使
用之后在短时间内无法在自然界中再次产生的能源是不可再生能源．
【解答】解：
像太阳能、风能、水能、地热能、潮汐能等能源，在自然界中是可以再生的能源，为
可再生能源；
而像煤、石油、天然气、核能等能源，使用之后在短时间内无法在自然界中再次产
生的能源，是不可再生能源．
故选B．
【点评】要掌握可再生能源和不可再生能源的特点．重点记住化石能源、核能是不
可再生能源；太阳能、潮汐能、风、水能是可再生能源．

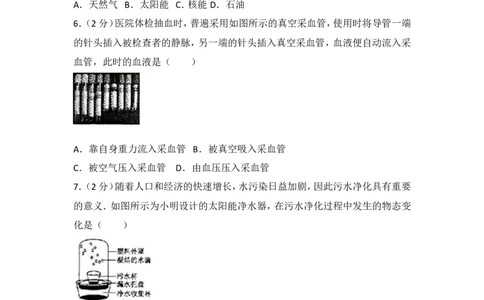

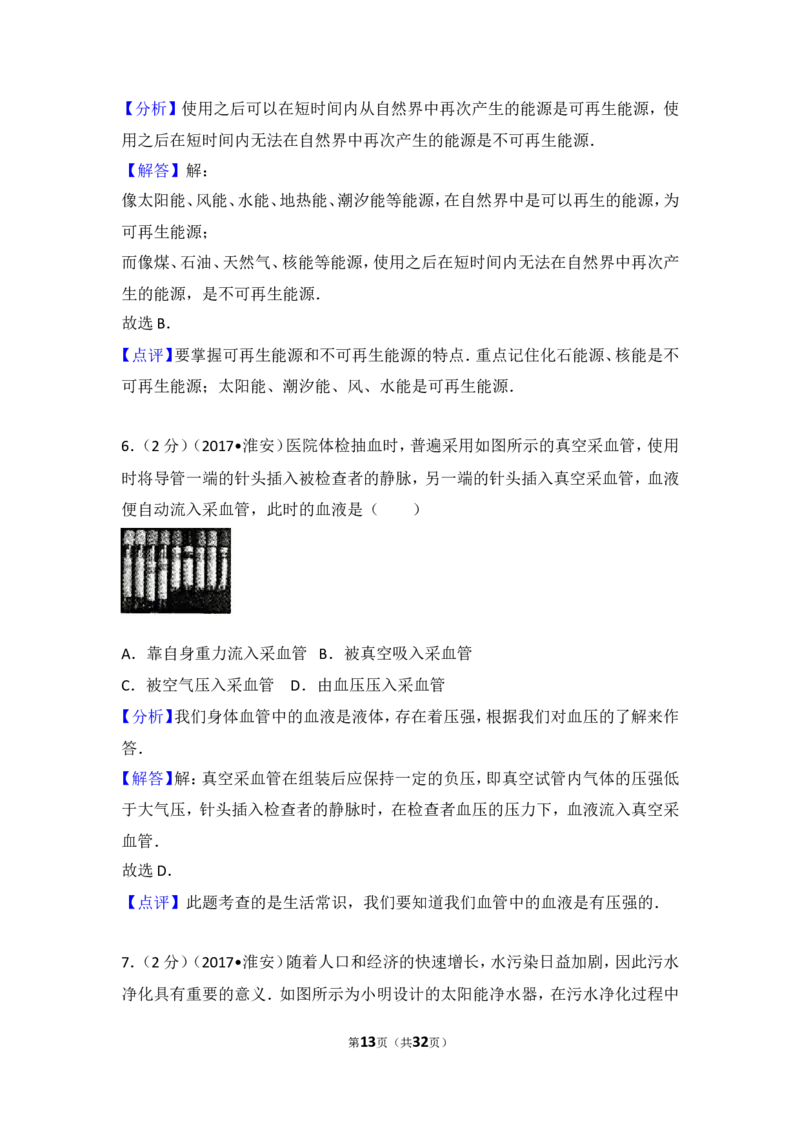

6．（2分）（2017•淮安）医院体检抽血时，普遍采用如图所示的真空采血管，使用
时将导管一端的针头插入被检查者的静脉，另一端的针头插入真空采血管，血液
便自动流入采血管，此时的血液是（ ）
A．靠自身重力流入采血管 B．被真空吸入采血管
C．被空气压入采血管 D．由血压压入采血管
【分析】我们身体血管中的血液是液体，存在着压强，根据我们对血压的了解来作
答．
【解答】解：真空采血管在组装后应保持一定的负压，即真空试管内气体的压强低
于大气压，针头插入检查者的静脉时，在检查者血压的压力下，血液流入真空采
血管．
故选D．
【点评】此题考查的是生活常识，我们要知道我们血管中的血液是有压强的．
7．（2分）（2017•淮安）随着人口和经济的快速增长，水污染日益加剧，因此污水
净化具有重要的意义．如图所示为小明设计的太阳能净水器，在污水净化过程中
第13页（共32页）发生的物态变化是（ ）
A．先熔化，后凝固B．先汽化，后液化
C．先升华，后凝华D．先汽化，后凝固
【分析】（1）物质从液态变成气态的过程称为汽化，汽化有蒸发和沸腾两种方式；
（2）物质从气态变成液态的过程称为液化．
【解答】解：净水器中的水首先从液态变成气态的水蒸气，发生汽化现象．然后水
蒸气遇到塑料瓶做的温室罩，液化成液态的小水珠，发生液化现象，小水珠越积
越多，最后落下来，被收集到洁净水收集杯中．
故选B．
【点评】本题考查汽化和液化在日常生活中的应用，体现了物理知识和生活实际
的联系，充分体现了物理来源于生活，又服务于社会的理念．
8．（2分）（2017•淮安）如图所示，曲线A、B分别是白炽灯L（220V l00W）、L
l 2
（220V 60W）实际测得的伏安特性图象．现将L 、L 两灯串联在220V的电源上，根
1 2
据图象可得L 、L 的实际功率之比约为（ ）
1 2
A．1：1B．l：2C．3：5 D．3：8
【分析】串联后接在220V的电源上，则两电阻各自两端的电压达不到220V，但二
者电压之和应为220V，根据图象找出此时两电阻各自两端的电压，而电流相同，
利用P=UI求功率之比．
【解答】解：
两电阻串联时，流过两电阻的电流相等，而总电压应为220V，由I﹣U图象可知，
第14页（共32页）串联时电流应为0.25A，
此时L 两端的电压为U =60V，L 两端的电压为U =160V，
1 1 2 2
L 的功率与L 的功率之比：
1 2
P ：P =U I：U I=U ：U =60V×160V=3：8．
1 2 1 2 1 2
故选D．
【点评】本题考查识别、理解物理图象的能力．物理上常常从数学的角度理解图象
的物理意义．结合图象和串并联电路的性质进行分析，注意灯丝电阻随电压的变
化发生变化，故不能先求电阻，再进行计算．
二、填空题（本题共10小题，每空1分，共24分）
9．（2分）（2017•淮安）将塑料绳的一端扎紧，另一端尽可能撕成更多的细丝，用
干燥的手从上向下捋几下，观察到如图所示的现象，这是因为塑料丝带上了 同
种 电荷，彼此相互排斥；使塑料丝带电的实质是 电子 在物体间发生了转移
【分析】（1）两种不同物质摩擦时，由于不同物质的原子核对核外电子的束缚能
力不同，就会导致电荷发生转移，两个物体都带了电，这就是摩擦起电．塑料细丝
与手摩擦，摩擦起电，手带了一种电荷，细丝带了另一种电荷．同种电荷相互排斥
异种电荷相互吸引．
（2）摩擦起电的实质是电子在物体间发生了转移．
【解答】解：
（1）用干燥的手从上向下捋几下细丝，手与塑料细丝摩擦，摩擦起电，手带了一种
电荷，细丝带了另一种电荷；由于不同的塑料细丝带有同种电荷，同种电荷相互
排斥而导致细丝蓬散开来；
（2）摩擦起电的实质是电子在物体间发生了转移，得到电子的物体带负电，失去
电子的物体带正电．
故答案为：同种；电子．
【点评】本题考查了摩擦起电以及电荷间的相互作用规律，是一道基础题．
第15页（共32页）10．（2分）（2017•淮安）端午节赛龙舟是我国传统民俗，划桨手在鼓声的号令下，
有节奏地向后划水，龙舟快速前进，这说明物体间力的作用是 相互 的．龙舟
到达终点后，虽然桨手停止划水，但由于 惯性 ，龙舟仍会继续向前运动．
【分析】解决此题从向后划水，龙舟得到快速前进的动力上分析，得出力的作用是
相互的．
龙舟继续向前运动，表明保持原来运动状态不变，总结出这是由于物体具有惯性
【解答】解：
划桨手向后划水，同时水也会给船桨一个反作用力而使船前进，说明物体间力的
作用是相互的．
停止划水，船继续前进一段路程，这是由于惯性，船会保持原来的运动状态而引
起的．
故答案为：相互；惯性．
【点评】此题通过事例考查了惯性的概念和力的作用的相互性．知道物体间力作
用的相互性、物体由于惯性会保持原来的运动状态不变．

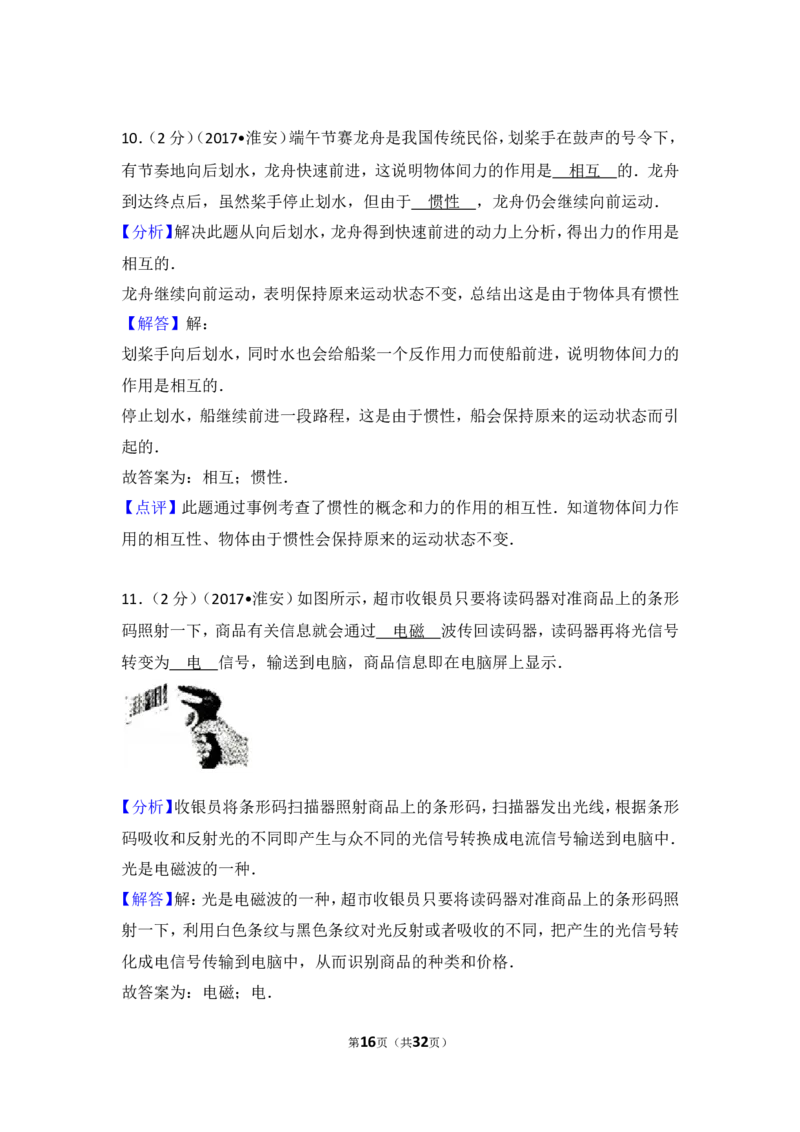

11．（2分）（2017•淮安）如图所示，超市收银员只要将读码器对准商品上的条形
码照射一下，商品有关信息就会通过 电磁 波传回读码器，读码器再将光信号
转变为 电 信号，输送到电脑，商品信息即在电脑屏上显示．
【分析】收银员将条形码扫描器照射商品上的条形码，扫描器发出光线，根据条形
码吸收和反射光的不同即产生与众不同的光信号转换成电流信号输送到电脑中．
光是电磁波的一种．
【解答】解：光是电磁波的一种，超市收银员只要将读码器对准商品上的条形码照
射一下，利用白色条纹与黑色条纹对光反射或者吸收的不同，把产生的光信号转
化成电信号传输到电脑中，从而识别商品的种类和价格．
故答案为：电磁；电．
第16页（共32页）【点评】这是把物理知识渗透在我们的实际生活中进行考查的一种题型，这也是
今后考查物理的一个发展方向．
12．（2分）（2017•淮安）如图所示，保持烛焰、凸透镜的位置不变，调节光屏到图
示位置，得到清晰倒立 放大 的实像，利用此成像特点可以制成 投影仪 ．
【分析】当物距小于像距时，成的是倒立、放大的实像，据此分析．
【解答】解：由图可知，此时的物距要小于像距，所以光屏上的像是倒立、放大的实
像，其应用是投影仪．
故答案为：放大；投影仪．
【点评】此题考查了对凸透镜成像规律的理解，凸透镜成像的四种情况和应用是
凸透镜成像习题中重要依据．
13．（2分）（2017•淮安）如图所示，在探究“杠杆平衡条件”的实验中，调节杠杆
在水平位置平衡后，在A点悬挂4个钩码（每个钩码重0.5N），用调好的弹簧测力
计沿竖直方向拉杠杆上的B点，使杠杆再次平衡，则弹簧测力计的示数为 1
N；将测力计转向图中虚线方向的过程中，始终保持杠杆平衡，则测力计的示数将
变大 （选填“变大”、“变小”或“不变”）．
【分析】（1）根据杠杆的平衡条件可以求出在B点弹簧测力计的示数；
（2）拉力的方向是倾斜的，力的方向与杠杆不垂直，力臂不能从杠杆上读出，此时
力臂变小，根据杠杆的平衡条件分析弹簧测力计示数变化．
【解答】解：
第17页（共32页）（1）设杠杆上一个小格的长度为L，
根据杠杠的平衡条件可得：4×0.5N×4L=F×8L，
解得F=1N；
（2）当弹簧测力计在B处竖直向上拉时，拉力的方向竖直向上与杠杆垂直，动力
臂等于支点到力的作用点的距离；当弹簧测力计逐渐向右倾斜时，拉力的方向不
再与杠杆垂直，动力臂变小，根据杠杆平衡条件可知，动力变大，弹簧测力计的示
数变大．
故答案为：1：变大．
【点评】利用杠杆平衡条件，可以求出力或力臂大小，也可以判断杠杆是否平衡，
或判断力的大小变化等，杠杆平衡条件应用很广泛．

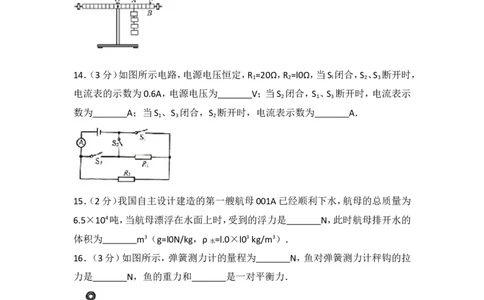

14．（3分）（2017•淮安）如图所示电路，电源电压恒定，R =20Ω，R =l0Ω，当S闭合，
1 2 l
S 、S 断开时，电流表的示数为0.6A，电源电压为 6 V；当S 闭合，S 、S 断开时，
2 3 2 1 3
电流表示数为 0. 2 A；当S 、S 闭合，S 断开时，电流表示数为 0. 9 A．
1 3 2
【分析】（1）当S 闭合，S 、S 断开时，只有R 连入电路中，由欧姆定律计算电源电
1 2 3 2
压；
（2）当S 闭合，S 、S 断开时，R 与R 串联，由串联电路特点和欧姆定律计算电流
2 1 3 1 2
表示数；
（3）当S 、S 闭合，S 断开时，R 与R 并联，电流表测干路电流，由并联电路特点和
1 3 2 1 2
欧姆定律计算电流表示数．
【解答】解：
（1）由电路图知，当S 闭合，S 、S 断开时，只有R 连入电路中，电流表测R 的电流
1 2 3 2 2
由I= 可得电源电压：
U=U =I R =0.6A×=6V；
2 2 2
（2）由电路图知，当S 闭合，S 、S 断开时，R 与R 串联，电流表电路的电流，
2 1 3 1 2
由串联电路电阻特点知：R=R +R =20Ω+10Ω=30Ω，
1 2

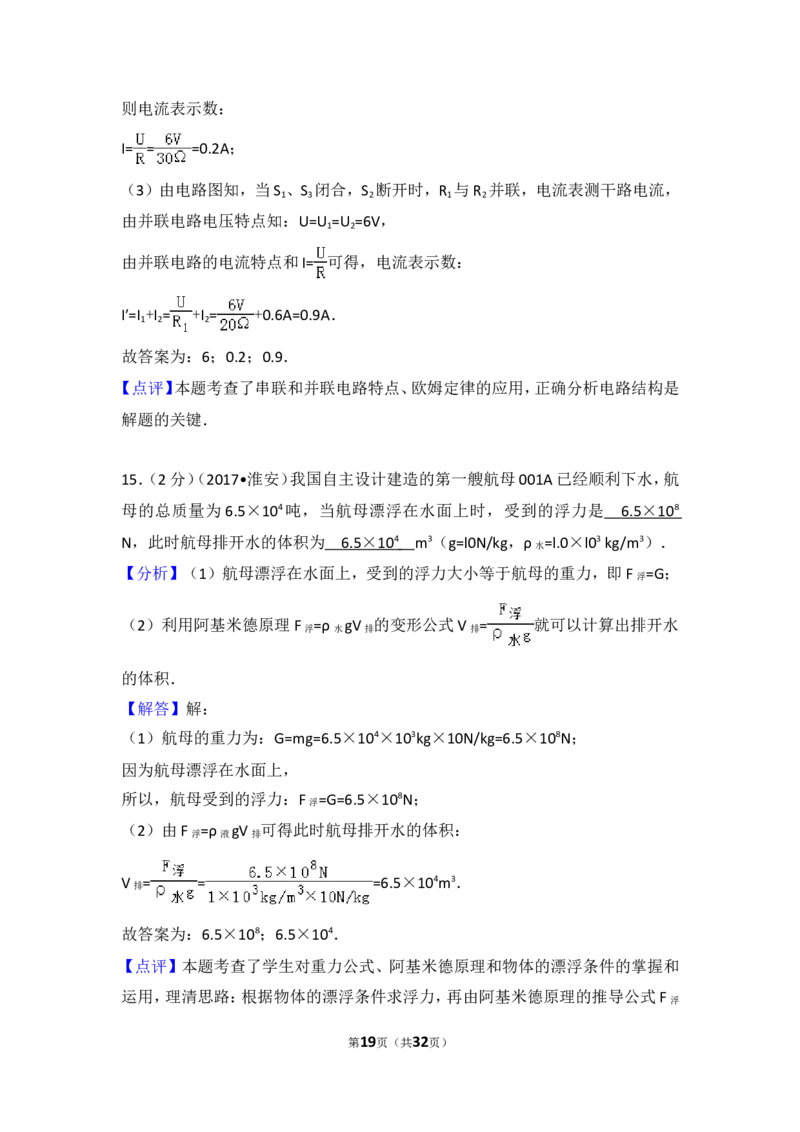

第18页（共32页）则电流表示数：
I= = =0.2A；
（3）由电路图知，当S 、S 闭合，S 断开时，R 与R 并联，电流表测干路电流，
1 3 2 1 2
由并联电路电压特点知：U=U =U =6V，
1 2
由并联电路的电流特点和I= 可得，电流表示数：
I′=I +I = +I = +0.6A=0.9A．
1 2 2
故答案为：6；0.2；0.9．
【点评】本题考查了串联和并联电路特点、欧姆定律的应用，正确分析电路结构是
解题的关键．
15．（2分）（2017•淮安）我国自主设计建造的第一艘航母001A已经顺利下水，航
母的总质量为6.5×104吨，当航母漂浮在水面上时，受到的浮力是 6. 5 × 1 0 8
N，此时航母排开水的体积为 6. 5 × 1 0 4 m3（g=l0N/kg，ρ =l.0×l03 kg/m3）．
水
【分析】（1）航母漂浮在水面上，受到的浮力大小等于航母的重力，即F =G；
浮
（2）利用阿基米德原理F =ρ gV 的变形公式V = 就可以计算出排开水
浮 水 排 排
的体积．
【解答】解：
（1）航母的重力为：G=mg=6.5×104×103kg×10N/kg=6.5×108N；
因为航母漂浮在水面上，
所以，航母受到的浮力：F =G=6.5×108N；
浮
（2）由F =ρ gV 可得此时航母排开水的体积：
浮 液 排
V = = =6.5×104m3．
排
故答案为：6.5×108；6.5×104．
【点评】本题考查了学生对重力公式、阿基米德原理和物体的漂浮条件的掌握和
运用，理清思路：根据物体的漂浮条件求浮力，再由阿基米德原理的推导公式F
浮
第19页（共32页）=ρ gV 求排开水的体积．
水 排
16．（3分）（2017•淮安）如图所示，弹簧测力计的量程为 0 ～ 5N N，鱼对弹簧
测力计秤钩的拉力是 2. 2 N，鱼的重力和 测力计对鱼的拉力 是一对平衡力
【分析】弹簧测力计的量程即弹簧测力计所能测量的最大范围；分度值指的是所
能测量的最小值（或者是相邻两刻线之间的距离所表示的值）；读取弹簧测力计
的示数首先要认清分度值．
物体由于自身的重力会对弹簧测力计的挂钩施加一个竖直向下的拉力，拉力和重
力是一对平衡力，大小是相等的．
【解答】解：弹簧测力计的最大刻度值是5N，因此量程是0～5N；每1N分成5等份，
故分度值是0.2N，弹簧测力计的示数是2.2N，即鱼对弹簧测力与测力计对鱼的拉
力是一对相互作用力，大小相等，故鱼对秤钩的拉力是2.2N，鱼静止不动，处于平
衡状态，鱼的重力和拉力是一对平衡力．
故答案为：0～5N；2.2；测力计对鱼的拉力．
【点评】主要考查了弹簧测力计的使用方法，是最基本的测量工具的使用．是一道
力学的基础题．
17．（3分）（2017•淮安）为避免点燃烟花造成人员伤害．小明设计了烟花定时自
动点火装置，原理如图所示．装置中的点火器有电流通过时，就会自动点燃烟花，
定时器控制点火时间．为完善设计方案，还需要在 a （选填“a”或b”）处安装
一个开关S，断开此开关，指示灯熄灭，整个装置停止工作，点放烟花前，定时器在
电路中应处于 通路 状态，目的是 进行倒计时，避免点燃烟花造成人员伤害
．
第20页（共32页）【分析】（1）由电路图可知断开此开关，指示灯熄灭，整个装置停止工作，则开关
与指示灯串联，同时能控制整个电路；
（2）由于点火器有电流通过，则会点燃烟花，所以点放烟花前点火器不能有电流
通过，由于定时器与点火器并联，则应采取短路的方式来达到这一目的．
【解答】解：
（1）由题知，断开此开关，指示灯熄灭，整个装置停止工作，所以，该开关应与指示
灯串联，同时能控制整个电路；由电路图可知，开关S应安装在a处；
（2）由电路图可知，定时器与点火器并联；
点放烟花前，只有定时器是通路时（相当于一根导线），才能将点火器短路，使点
火器不能工作；否则，在进行倒计时，点火器工作会点燃烟花造成人员伤害；因此
其目的是：进行倒计时，避免点燃烟花造成人员伤害．
故答案为：a；通路；进行倒计时，避免点燃烟花造成人员伤害．
【点评】本题考查电路的分析，关键是知道要使用电器不工作有两种方式，即让电
路处于断路或让用电器短路．
18．（3分）（2017•淮安）1820年4月的一天，奥斯特讲课时突发奇想，在沿 电流
方向的导线下方放置一枚小磁针，保证导线和小磁针能 平行 放置进行实验，
接通电源后发现小磁针明显偏转．随后奥斯特花了三个月时间，做了60多个实验
证明电流的确能使磁针偏转，这种现象称为 电流的磁效应 ．奥斯特的发现，
拉开了研究电磁间本质联系的序幕．
【分析】奥斯特实验证明了电流的周围存在磁场，这是第一个发现了电和磁存在
联系的实验．奥斯特由于这个贡献而载入物理史册；
【解答】解：在奥斯特实验中，开关闭合时，即当导线中有电流通过时，发现导线下
面的小磁针发生偏转，说明通电导体周围存在着磁场；
第21页（共32页）奥斯特讲课时突发奇想，在沿电流方向的导线下方放置一枚小磁针，保证导线和
小磁针能平行放置进行试验，接通电源后发现小磁针明显偏转，电流的确能使磁
针偏转，这种现象称为电流的磁效应；
故答案为：电流；平行；电流的磁效应．
【点评】奥斯特实验和法拉第的电磁感应实验都揭示了电与磁的联系，有着非常
重大的意义，值得我们记忆和掌握．
三、解答题（本题共7小题，共40分．解答第20题时，应写出解题过程）
19．（4分）（2017•淮安）按照题目要求作图：
（1）画出图甲中入射光线的折射光线．
（2）画出图乙中足球重力的示意图．
（3）画出图丙中使用滑轮组提升物体最省力的绳子绕法．
（4）小磁针在图丁所示的位置静止，标出小磁针的N极．
【分析】（1）在作凸透镜的光路图时，先确定所给的光线的特点再根据透镜的光
学特点来作图．
（2）根据重力的方向是竖直向下的，过重心做竖直向下的力即可．
（3）在滑轮组中，绕过动滑轮绳子的股数越多越省力，经分析可知，绕过动滑轮绳
子股数最多为3股，所用力为 G．
（4）由于磁体周围的磁感线从N极出发回到S极，磁感线上的任何一点的切线方
向跟小磁针放在该点的北极指向一致，根据磁感线方向即可确定磁铁的N、S极．
【解答】解：
（1）平行于主光轴的光线经凸透镜折射后将过焦点，如图所示：
（2）重力的方向是竖直向下的，过重心画一条竖直向下的有向线段，用G表示，如
第22页（共32页）图所示：
（3）省力情况取决于动滑轮上绳子股数，滑轮组由两个滑轮组成，最多有三股绳
子承担物重，根据“奇动偶定”的原则，绳子的起始端应固定在动滑轮上面的挂
钩上．故绳子的绕法如图所示：
（4）小磁针静止时N极的指向为该点磁感线的方向一致，由图可知，磁体下方的
磁感线方向是向下的，故小磁针的下端为N极，如下图：
【点评】（1）凸透镜的三条特殊光线：①通过焦点的光线经凸透镜折射后将平行
于主光轴．②平行于主光轴的光线经凸透镜折射后将过焦点．③过光心的光线经
凸透镜折射后传播方向不改变．
（2）本题考查了重力的示意图的作法．不管物体怎样运动，重力的方向总是竖直
向下的．
（3）在滑轮组中，绕过动滑轮的绳子股数越多会越省力，即F= G．
（4）本题考查了磁感线的特，小磁针N极在磁场受力方向与磁感线方向一致，属
于基础知识的考查，比较简单．
20．（10分）（2017•淮安）如图（a）所示是HG2004家用蒸汽电熨斗的示意图和铭
牌，使用时储水器中的水滴入气室，加热的铁质底板使水迅速汽化变成蒸汽，从
底板喷出．
额定电压 220V 功能 汽烫、干烫
额定频率 50Hz 蒸汽方式 滴下式
底板面积 160cm2 质量 1.6kg
额定功率 1100W 放置方式 自立式
（1）求电熨斗正常工作时的电流．
（2）熨烫前（未加水），电熨斗自然平放在衣服上，求它对衣服的压强．
（3）汽熨前先预热，使底板的温度从20℃升高到220℃，温控开关自动断开．已知
第23页（共32页）底板的质量为lkg，铁的比热容为0.46×103J/（kg．℃），求预热过程底板吸收的热
量．
（4）汽熨时，滴汽室的水汽化带走热量，当底板温度降到190℃时，温控开关自动
闭合，当加热到220℃时又断开，如此反复，若蒸汽电熨斗按如图（b）所示的程序
工作，熨一件衣服用时l0min．求共消耗的电能．
【分析】（1）电熨斗正常工作时的功率和额定功率相等，根据P=UI求出正常工作
时的电流；
（2）熨烫前（未加水），电熨斗自然平放在衣服上时，对衣服的压力和自身的重力
相等，根据F=G=mg求出其大小，受力面积等于底板面积，根据p= 求出它对衣服
的压强；
（3）知道底板的质量和初温、末温以及比热容，根据Q =cm（t﹣t ）求出预热过程
吸 0
底板吸收的热量；
（4）由图示可知，20s内电熨斗加热15s，据此求出10min内的加热时间，根据
W=Pt求出10min烫一件衣服共消耗的电能．
【解答】解：（1）由P=UI可得，电熨斗正常工作时的电流：
I= = =5A；
（2）熨烫前（未加水），电熨斗自然平放在衣服上时，对衣服的压力：
F=G=mg=1.6kg×10N/kg=16N，
它对衣服的压强：
p= = =1000Pa；
（3）预热过程底板吸收的热量：
Q =cm（t﹣t ）=0.46×103J/（kg•℃）×1kg×（220℃﹣20℃）=9.2×104J；
吸 0
（4）由图示可知，20s内电熨斗加热15s，则10min内的加热时间：
第24页（共32页）t = ×15s=450s，
1
由P= 可得，10min烫一件衣服共消耗的电能：
W=Pt=1100W×450s=4.95×105J．
答：（1）电熨斗正常工作时的电流为5A；
（2）熨烫前（未加水），电熨斗自然平放在衣服上，它对衣服的压强为1000Pa；
（3）预热过程底板吸收的热量为9.2×104J；
（4）熨一件衣服用时l0min．则共消耗的电能为4.95×105J．
【点评】本题考查了电功率公式、重力公式、压强公式、吸热公式、电功公式的应用
从表格和图（b）中获取有用的信息是关键．
21．（5分）（2017•淮安）小明同学为了测量“浦楼牌”陈醋的密度，进行以下实
验：
（1）把天平放在 水平桌面上 ，将游码移至标尺的零刻度处，然后调节 平衡
螺母 ，使天平横粱平衡．
（2）接下来进行以下三项操作：
A．用天平测量烧杯和剩余陈醋的总质量m ；
1
B．将烧杯中的一部分陈醋倒入量筒，测出这部分陈醋的体积V，
C．将待测陈醋倒入烧杯中，用天平测出烧杯和陈醋的总质量m ，以上操作的正确
2
顺序是 CBA （填字母序号）
（3）由图可得陈醋的体积为 40 cm3，陈醋的密度是 1.125 × 1 0 3 kg/m3．
【分析】（1）把天平放在水平工作台上，将游码移至零刻度处，然后调节平衡螺母，
使天平横梁平衡；
第25页（共32页）（2）测量液体密度的实验步骤：用天平测出烧杯和陈醋的总质量，将烧杯中陈醋
的一部分倒入量筒，测出这部分陈醋的体积，再用天平测量烧杯和剩余陈醋的总
质量；
（3）根据图中天平和量筒的读数，求出陈醋的密度．
【解答】解：（1）把天平放在水平工作台上，将游码移至零刻度处，横梁静止时，指
针指在分度盘中央刻度线的左侧，为使横梁在水平位置平衡，应将横梁右端的平
衡螺母向右端移动，直至天平平衡；
（2）测量液体密度的实验步骤：用天平测出烧杯和陈醋的总质量m ；将烧杯中陈
2
醋的一部分倒入量筒，测出这部分陈醋的体积V；再用天平测量烧杯和剩余陈醋
的总质量m ，故正确的顺序是：CBA；
1
（3）图中烧杯和陈醋的总质量m =50g+20g+10g+2.4g=82.4g，
2
图中烧杯和剩余陈醋的总质量m =20g+10g+5g+2.4g=37.4g，
1
量筒中陈醋的质量m=m ﹣m =82.4g﹣37.4g=45g，
2 1
图中量筒中陈醋的体积V=40cm3，
陈醋的密度ρ= = =1.125g/cm3=1.125×103kg/m3．
故答案为：（1）水平桌面上；平衡螺母；（2）CBA；（3）40；1.125×103．
【点评】此题主要考查的是学生对天平和量筒的使用、液体密度测量步骤和密度
计算公式的理解和掌握，基础性题目．
22．（6分）（2017•淮安）在“测量小灯泡额定功率”的实验中，电源电压恒为6V，
小灯泡的额定电压为2.5V，正常发光时灯丝电阻约为10Ω．
第26页（共32页）（l）用笔画线代替导线在图甲中完成实物电路的连接．
（2）小明进行试触时发现小灯泡不发光，电流表无示数，电压表有示数，则电路中
发生的故障可能是 B ．
A．小灯泡短路B．小灯泡断路C．滑动变阻器处断路
（3）实验中，小明看到电压表示数为l.5V，要使小灯泡正常发光应向 A （选填
“A”或“B”）端移动滑动变阻器的滑片，同时视线应注意观察 电压表 （选填
“电流表”或“电压表”）示数变化情况，当灯正常发光时，电流表示数如图乙
所示，则小灯泡的额定功率是 0. 6 W．
【分析】（1）根据灯的额定电压和灯正常工作时通过的电流确定电表的量程，注
意电表正负接线柱和变阻器的接法；
（2）灯泡不亮说明某处断路或灯短路，电压表有示数，电压表的正负接线柱与电
源正负极之间连接是连通的，说明灯泡断路，电流表无示数说明是某处断路或电
流表短路；
（3）根据分压原理，在串联电路中，电阻越大分得的电压越多；当灯的实际电压等
于额定电压时，灯正常发光；
进行电流表的读数时，注意量程和分度值，将电压值和电流值代入公式P=UI计算
出额定功率．
【解答】解：
（1）已知灯泡的额定电压为2.5V，所以电压表选3V的量程，灯正常工作时的电流
I= = =0.25A，电流表选0.6A的量程，将滑动变阻器串联接入电路，注意接
线柱要“一上一下”，如图所示：
；
（2）A、灯泡短路，灯不亮，电压表示数为0，电流表有示数，不符合题意；
B、灯泡发生断路时，电压表的正负接线柱与电源正负极之间连接是连通的，电压
第27页（共32页）表有示数；电压表的电阻很大，使得电路中的电流为0，电流表的示数为0，灯泡
不亮，符合题意；
C、滑动变阻器断路，电流表和电压表都无示数，不符合题意．
故选B；
（3）由于电压表示数为1.5V，说明小灯泡两端的电压小于额定电压，为增大灯泡
的电压，应减小滑动变阻器两端的电压，应减小变阻器接入电路中的阻值，所以
应向A端移动滑片，同时视线应注意观察电压表示数，直到使灯泡两端的电压为
额定电压2.5V；
根据乙图，电流表的量程为0～0.6A，其分度值为0.02A，其读数为0.24A，则灯泡
的额定功率：
P=UI=2.5V×0.24A=0.6W．
故答案为：（1）见上图；（2）B；（3）A；电压表；0.6．
【点评】本题测量小灯泡电功率，考查电路的连接、常见故障的分析、实验的操作
及功率的计算，是中考的常见题．
23．（5分）（2017•淮安）小明利用斜面搬运物体的过程中，提出了一个问题：“斜
面的机械效率与斜面的倾斜程度有没有关系？”针对这个问题，他通过在斜面上
拉动物体进行了探究（如图所示），测得的实验数据如表中所示：
实验 斜面 物 物体上升高 沿斜面 物体移动距 有 总 机械效
次数 的 体 度h/m 拉力 离S/m 用 功 率η
重 功
倾斜 F/N W
程度 G/N W
总
/J /J
有
1 较缓 5.0 0.10 1.6 0.50 0.5 0. 63%
0 8
0
2 较陡 5.0 0.15 2.2 0.50 0.7 1. 68%
5 1
0
3 最陡 5.0 0.25 3.1 0.50 1.
5
5
（l）沿斜面拉动物体时，应使其做 匀速直线 运动．
（2）根据表中的数据可求出第③次实验中拉力所做的有用功为 1.25 J，机械效
第28页（共32页）率是 80.6% ．
（3）通过对上述实验数据的分析可知，斜面的省力情况与斜面倾斜程度的关系是：
斜面越缓，越 省力 ．
（4）通过对上述实验数据的分析，对斜面机械效率的问题可获得的初步结论是：
在其它条件不变的情况下， 斜面的机械效率与斜面的倾斜程度有关，倾斜程度
越大，机械效率越高 ．
【分析】（1）沿斜面拉动物体时，应使其做匀速运动；
（2）根据W =GH算出有用功；由机械效率的计算式可求得机械效率；
有用
（3）通过分析表格可看出，实验1中所用的力最小，而实验1中斜面较缓；
（4）通过比较三次实验可发现斜率与斜面倾斜程度的关系．
【解答】解：（1）为了使弹簧测力计示数稳定，应沿斜面匀速拉动物体；
（2）有用功W =Gh=5N×0.25m=1.25J，
有
总功：W =Fs=3.1N×0.5m=1.55J，
总
η= = ×100%=80.6%；
（3）通过比较发现，实验1中力最小，实验3中力最大，而实验1中斜面最缓，实
验3中斜面最陡，
故可得：在粗糙程度一定时，斜面倾斜程度较缓较省力；
（4）由数据分析可知，三次实验中，斜面越陡，机械效率越高；
故斜面的机械效率与斜面的倾斜程度有关，倾斜程度越大，机械效率越高．
故答案为：（1）匀速直线；（2）1.25；80.6%；（3）省力；（4）斜面的机械效率与斜面
的倾斜程度有关，倾斜程度越大，机械效率越高．
【点评】影响斜面机械效率的因素有：提升物体的重力、斜面的粗糙程度、斜面的
倾斜程度，研究机械效率与其中某个因素的关系，采用控制变量法的思想．
24．（4分）（2017•淮安）俗语说“响水不开，开水不响”．开水真的不响吗？小明
对此进行了研究，他用圆底玻璃茶壶进行烧水试验，用温度计、数字声级计（测量
第29页（共32页）声音强弱的仪器）分别测量壶内水的温度和壶旁声音的强弱，观察与测量结果记
录表中：
水 20 40 60 70 80 85 90 95
温
t
/
℃
声 37.5 38.0 40.5 43.4 46.8 52.9 54. 55.2 52.8
强 4
级
/
d
B
现壶底有 壶底有 有少量 少量 上升 大量 水 更多小气 沸腾，水
象极少微 少量微 微小泡 气泡 起泡 气泡 面 泡形成，水 在壶内上
小气 小气 产生 上升 增多 上升 有 变浑浊 下翻腾
气
泡 泡
泡
如图所示，水沸腾时温度计的示数为 9 9 ℃．分析表格中的信息，可知温度为
95 ℃时，响度最大，在此温度之前，响度变大的原因可能是 气泡在水中破裂
激起水的振动产生的声音 ；对“开水不响”这句话新的理解是 开水并非是不
响，而是响度相对于不开的水弱一点 ．
【分析】（1）根据温度计的分度值，读出温度计的示数；
（2）由表格数据找出声强级最大时对应的温度值．
（3）分贝是来计量声音的响度的．在沸腾前声音的响度更大一些．
【解答】解：（1）温度计的分度值为1℃，温度计的示数为99℃，即水沸腾时温度计
的示数为99℃；
（2）由表格声强级得，水温在95℃时，响度最大．
（3）在此温度之前，响度变大可能是气泡在水中破裂激起水的振动产生的声音；
开水并非是不响，而是响度相对于不开的水弱一点．
故答案为：99；95；气泡在水中破裂激起水的振动产生的声音；开水并非是不响，
第30页（共32页）而是响度相对于不开的水弱一点．
【点评】（1）本题通过数据充分说明响水不开，开水不响缺少严密性．
（2）从题干部分搜寻有用信息是中考的热点，也是对学生能力的一个考查．要加
强这方面的训练．
25．（6分）（2017•淮安）如图所示，一张很长的红地毯平铺在地面上．要把地毯沿
着其长度方向移动一段距离，最直接的方法就是从一端拉，但拉动整张地毯很困
难，需要非常大的力．
（1）解释从一端拉动地毯需要非常大的力的原因： 毛地毯与水泥地面接触紧密 ，
之间空气较少，由于大气压的作用，使毛地毯紧紧压在水泥地面上，致使毛地毯
与水泥地面间的摩擦力增大，故难以移动． ．
（2）设计一种既简单又省力的方案，能将地毯沿长度方向移动一段距离（方案可
选用的工具只有圆木棒，也可不选用工具；对方案也可结合示意图描述）： 将毛
地毯卷在圆木棒上再向前滚动 ．
（3）对你所设计的方案作出可行性评价： 将毛地毯卷起来后向前滚动，是用滚
动摩擦来代替滑动摩擦来减小摩擦 ．
【分析】（1）由于大气压的作用，毛地毯受到的摩擦力较大，所以很难移动；
（2）根据减小摩擦力的方法：变滑动为滚动，从而易移动毛地毯；或让空气进入毛
地毯下面，平衡大气压，从而减小摩擦．
【解答】解：（1）毛地毯与水泥地面接触紧密，之间空气较少，由于大气压的作用，
使毛地毯紧紧压在水泥地面上，致使毛地毯与水泥地面间的摩擦力增大，故难以
移动．
（2）将毛地毯卷在圆木棒上再向前滚动；
（3）将毛地毯卷起来后向前滚动，是用滚动摩擦来代替滑动摩擦来减小摩擦．
故答案为：（1）毛地毯与水泥地面接触紧密，之间空气较少，由于大气压的作用，
使毛地毯紧紧压在水泥地面上，致使毛地毯与水泥地面间的摩擦力增大，故难以
移动；
第31页（共32页）（2）将毛地毯卷在圆木棒上再向前滚动；
（3）将毛地毯卷起来后向前滚动，是用滚动摩擦来代替滑动摩擦来减小摩擦．
【点评】结合题目提供的环境，可从减小摩擦和大气压两方面做文章．
第32页（共32页）
