江苏省镇江市2013年中考物理试卷
一、选择题（本题共12小题，每小题2分，满分24分.每小题只有一个选项是正确的）
1．（2分）（2013•镇江）当甲车突然向前开动时，与之并排停放在路旁的乙车中驾驶员感觉自
己在向后退，则他选择的参照物是（ ）
A甲车 B 乙车 C 路灯 D 地面
． ． ． ．
2．（2分）（2013•镇江）下列仪器的使用和读数方法正确的是（ ）
A B
． ．
用刻度尺测量长度
量筒的读数
C D
． ．
测电笔的使用
温度计的使用
3．（2分）（2013•镇江）下列关于声音的说法正确的是（ ）
A声波是一种电磁波
．
B 戴上耳塞是在人耳处减弱噪音
．
C “闻其声而知其人”是根据响声来判断的
．
D调节MP 音量是改变了音调
3
．
4．（2分）（2013•镇江）舞蹈演员站在平面镜前训练．下列说法正确的是（ ）
A演员在平面镜中成实像
．
B 演员远离平面镜时，在平面镜中所成的像变小
．
C 演员靠近平面镜时，像远离平面镜
．
D演员以0.5m/s的速度运动时，像也以0.5m/s的速度运动
．
5．（2分）（2013•镇江）下列说法正确的是（ ）
A组成某种物体的物质密度与物体的质量成正比，与物体的体积成反比
．
B 某一匀速直线运动的速度与通过的路程成正比，与通过这段路程所用的时间成反比
．C 导体中的电流与导体两端的电压成正比．与导体的电阻成反比
．
D某种燃料的热值与燃料完全燃烧所放出的热量成正比，与燃料的质量成反比
．
6．（2分）（2013•镇江）下列说法正确的是（ ）
A江苏田湾核电站是利用核裂变方式来发电的
．
B 天然气是可再生能源
．
C 太阳能热水器中的水是通过做功来改变内能的
．
D“永动机”是可以制造出来的
．

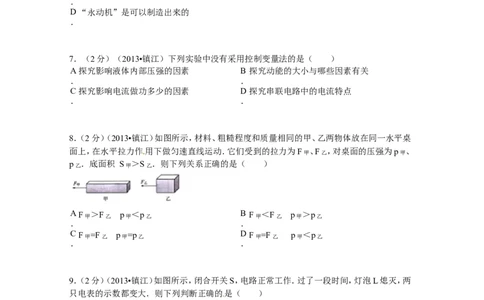

7．（2分）（2013•镇江）下列实验中没有采用控制变量法的是（ ）
A探究影响液体内部压强的因素 B 探究动能的大小与哪些因素有关
． ．
C 探究影响电流做功多少的因素 D 探究串联电路中的电流特点
． ．
8．（2分）（2013•镇江）如图所示，材料、粗糙程度和质量相同的甲、乙两物体放在同一水平桌
面上，在水平拉力作用下做匀速直线运动．它们受到的拉力为F甲 、F乙 ，对桌面的压强为p甲 、
p乙 ．底面积 S甲 ＞S乙 ．则下列关系正确的是（ ）
AF甲 ＞F乙 p甲 ＜p乙 B F甲 ＜F乙 p甲 ＞p乙
． ．
C F甲=F乙 p甲=p乙 D F甲=F乙 p甲 ＜p乙
． ．
9．（2分）（2013•镇江）如图所示，闭合开关S，电路正常工作．过了一段时间，灯泡L熄灭，两
只电表的示数都变大．则下列判断正确的是（ ）
A电阻R断路 B 电阻R短路 C 灯泡L短路 D 灯泡L断路
． ． ． ．10．（2分）（2013•镇江）研究表明，当空气中颗粒的直径越接近可见光的波长（波在一个周期
内传播的距离叫做波长），颗粒对光的“消光”能力就越强．空气中PM2.5颗粒是灰霾天能见
度降低的主要原因．若可见光的频率约为5×1014Hz．则可以推算出PM2.5中对能见度造成较
大影响的颗粒直径与下列哪一个值最接近（ ）
A2.5μm B 0.4μm C 0.6μm D 6μm
． ． ． ．
11．（2分）（2013•镇江）LED灯具有节能、环保特点．“220V 8.5W”LED灯泡和“220V 60W”
白炽灯泡正常发光时的亮度相当．与白炽灯相比，LED灯泡可以节能约（ ）
A14.2% B 85.8% C 16.5% D 83.5%
． ． ． ．

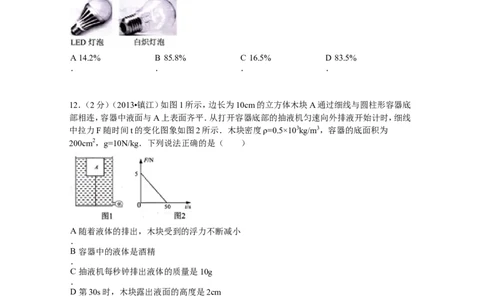

12．（2分）（2013•镇江）如图1所示，边长为10cm的立方体木块A通过细线与圆柱形容器底
部相连，容器中液面与A上表面齐平．从打开容器底部的抽液机匀速向外排液开始计时，细线
中拉力F随时间t的变化图象如图2所示．木块密度ρ=0.5×103kg/m3，容器的底面积为
200cm2，g=10N/kg．下列说法正确的是（ ）
A随着液体的排出，木块受到的浮力不断减小
．
B 容器中的液体是酒精
．
C 抽液机每秒钟排出液体的质量是10g
．
D第30s时，木块露出液面的高度是2cm
．
二、填空题（本题共9小题，每空1分，满分28分）
13．（3分）（2013•镇江）如图是发电机模型，它是根据 原理制成的．小风车在风的吹动下，
带动线圈转动而 磁感线，产生的感应电流使电流计指针在中央零刻度线两侧左右摆动，

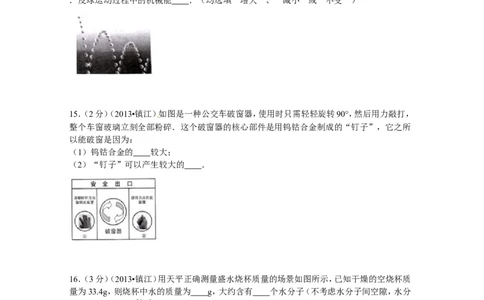

说明电路中产生的是 电．14．（4分）（2013•镇江）如图是皮球落地后弹起过程中每隔相等时间曝光一次所拍摄的照片．
由图可知，下落过程中，皮球的速度 ，离开地面上升的过程中，皮球的重力势能 ，动能
．皮球运动过程中的机械能 ．（均选填“增大”、“减小”或“不变”）
15．（2分）（2013•镇江）如图是一种公交车破窗器，使用时只需轻轻旋转90°，然后用力敲打，
整个车窗玻璃立刻全部粉碎．这个破窗器的核心部件是用钨钴合金制成的“钉子”，它之所
以能破窗是因为：
（1）钨钴合金的 较大；
（2）“钉子”可以产生较大的 ．
16．（3分）（2013•镇江）用天平正确测量盛水烧杯质量的场景如图所示，已知干燥的空烧杯质
量为33.4g，则烧杯中水的质量为 g，大约含有 个水分子（不考虑水分子间空隙，水分
子的体积约为10﹣29m3），这说明物质是由 组成的．
17．（3分）（2013•镇江）图中AOB是可绕O点无摩擦转动的轻杆，A端挂重300N的物块，AO
与OB长度之比为5：4．人始终沿竖直方向拉挂在B端的轻环．要使轻杆水平平衡，人应施加拉力为 N，人要不被拉起，则人重至少为 N．与水平平衡相比，当轻杆在图中虚线位置
平衡时，人的拉力将 （选填“变大”、“变小”或“不变”）．
18．（3分）（2013•镇江）如图所示电路，电阻R =3Ω，R =2Ω．闭合开关S，电流表A的示数 ，
1 2
电流表A 的示数 （以上两空选填“变大”、“变小”或“不变”），电压表V的示数变化
1
与电流表A的示数变化之比等于 Ω．
19．（3分）（2013•镇江）质量为80kg的运动员在某次训练中排汗0.7kg，假如汗水均从身上蒸
发掉而没有流掉，这将导致运动员的体温 约 ℃，内能改变了 J．人体主要成分是
水，可认为人的比热容和水的相等，每千克汗水汽化所需吸收的热量为2.4×106J．
20．（4分）（2013•镇江）“阿婆罗”登月飞船脱离地球引力后关闭所有发动机，在不受力的情
况下，由于 仍可继续飞行，奔向月球，说明了力 ；在接近月球时，向前喷气使飞船受到
（选填“向前”或“向后”）的力而减速，这说明了力的作用是 ．
21．（3分）（2013•镇江）小华发现家中空调每制冷工作10分钟后，就转变成送风状态工作5分
钟，再转变为制冷状态，如此反复．为了测量空调制冷时电功率，他在空调插座处接入一个电
能表用于测量空调消耗的电能．相关数据见表．空调送风10分钟所消耗的电能为 kW•h，
30分钟内空调消耗的电能为 kW•h，空调制冷时的电功率为 kW．
三、解答题（本题共7小题，满分48分.解答26、27、28题时应有必要的解题过程）

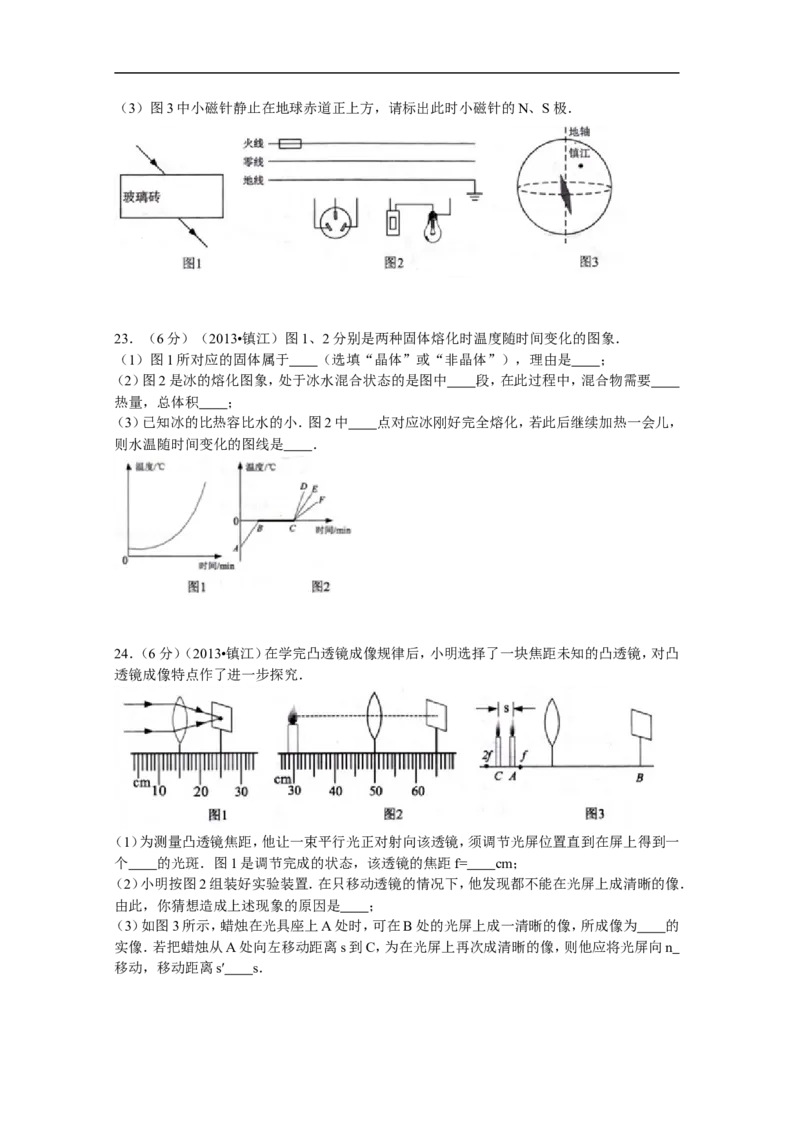

22．（6分）（2013•镇江）请按题目要求作答：
（1）图1为光射入玻璃砖的入射光线和出射光线，请用直尺画出玻璃砖内部传播的光线；
（2）在图2中，请用笔画线代替导线将三孔插座、电灯和开关正确连人家庭电路；（3）图3中小磁针静止在地球赤道正上方，请标出此时小磁针的N、S极．
23．（6分）（2013•镇江）图1、2分别是两种固体熔化时温度随时间变化的图象．
（1）图1所对应的固体属于 （选填“晶体”或“非晶体”），理由是 ；
（2）图2是冰的熔化图象，处于冰水混合状态的是图中 段，在此过程中，混合物需要
热量，总体积 ；
（3）已知冰的比热容比水的小．图2中 点对应冰刚好完全熔化，若此后继续加热一会儿，
则水温随时间变化的图线是 ．
24．（6分）（2013•镇江）在学完凸透镜成像规律后，小明选择了一块焦距未知的凸透镜，对凸
透镜成像特点作了进一步探究．
（1）为测量凸透镜焦距，他让一束平行光正对射向该透镜，须调节光屏位置直到在屏上得到一
个 的光斑．图1是调节完成的状态，该透镜的焦距f= cm；
（2）小明按图2组装好实验装置．在只移动透镜的情况下，他发现都不能在光屏上成清晰的像．
由此，你猜想造成上述现象的原因是 ；
（3）如图3所示，蜡烛在光具座上A处时，可在B处的光屏上成一清晰的像，所成像为 的
实像．若把蜡烛从A处向左移动距离s到C，为在光屏上再次成清晰的像，则他应将光屏向n
移动，移动距离s′ s．25．（8分）（2013•镇江）为了节能，正明中学为教室安装了光控照明系统，有效避免了“长明
灯”的现象．光控系统用光敏电阻控制，光敏电阻是阻值随着光的照度改变而发生变化的元
件（光越强，照度越大，照度的单位为1x）．某光敏电阻R 在不同照度下的阻值如下表：
P
照度（lx） 0.2 0.4 0.6 0.8 1.0 1.2
电阻（kΩ）75 40 28 23 20 18
（1）根据表中数据，请在图1坐标纸中描绘出光敏电阻随照度变化的图线．其阻值随照度变化
的规律是 ；
（2）如图2所示，当1、2间电压上升至4V时，控制电路自动启动照明电路．请利用所给器材在
图2虚线框内设计一个电路，给1、2两端提供电压，并要求当天色渐暗照度降至1.0（lx）时，照
明电路启动．（控制电路对你所设计电路无影响）
器材：电源（电压为6V），开关S及导线若干，其他器材如下表．
器材 电路符号 规格及说明
光敏电阻 题（1）中的光敏电阻R
p
电阻箱 阻值可调、可读出，调节范围：0﹣99.9kΩ
在你所设计的电路中，电阻箱的阻值应调至 kΩ；
（3）某同学在对所设计的电路进行调试时，发现照明电路过早启动．请你提出一个可行的解决
办法： ． ．
[来
26．（7分）（2013•镇江）如图1所示，用弹簧测力计拉着绳子利用滑轮组将重3N的物体匀速
提升0.5m．
（1）求图1中弹簧测力计对绳的拉力所做的功；
（2）求图1中滑轮组的机械效率；
（3）请在答题卷的图2中画出比图1更省力的绕线．27．（7分）（2013•镇江）一辆汽油和电力混合动力轿车，仅凭汽油动力在平直公路上以
v =90km/h匀速行驶时，输出功率P=50kW．当驾驶员看到前方55m处有超速违章拍照装置
1
（限速70km/h）时，在保持输出功率不变的情况下，立即启动充电装置给电池充电，达到使轿
车减速的目的，轿车行驶3s后，速度减为v =70km/h，在这一段时间内，轿车的平均速度为
2
v=72km/h，发动机输出功率的80%用于充电，充电效率为50%．轿车在上述过程中所受阻力保
持不变．
（1）求轿车所受阻力的大小；
（2）通过计算判断轿车是否会因为超速而被拍照；
（3）若将上述过程充电所获电能全部用来维持90km/h匀速行驶，求轿车行驶距离．
28．（8分）（2013•镇江）如图所示，电源电压为6V，R为“30Ω，0.25A”滑动变阻器，R 为
1
“10Ω，0.4A”电阻，电压表量程为0﹣3V．图中虚线框内接一只“20Ω，0.3A”电阻R（未画出）．
2
已知：①闭合S 和S ，断开S 时，调节R，使其接入电路的阻值为10Ω，此时电路消耗的电功
1 2 3
率为1.2W；②断开S ，闭合S 、S ，调节R，使其接入电路的阻值为6Ω，此时电压表的示数为
1 2 3
1.0V．
（1）在情形①中，求电路的总阻值；
（2）请在答题卷的图中画出虚线框内的电路；
（3）当闭合所有开关时，为保证电路安全，求滑动变阻器接入电路的阻值范围．
江苏省镇江市2013年中考物理试卷
一、选择题（本题共12小题，每小题2分，满分24分.每小题只有一个选项是正确的）
1．（2分）（2013•镇江）当甲车突然向前开动时，与之并排停放在路旁的乙车中驾驶员感觉自
己在向后退，则他选择的参照物是（ ）A甲车 B 乙车 C 路灯 D 地面
． ． ． ．
考点：参照物及其选择．
3718684
专题：长度、时间、速度．
分析：研究物体的运动时，必须事先选定一个标准的物体，这个事先被选作标准的物体叫参照
物．如果被研究的物体相对于这个标准位置发生了改变，则是运动的；如果被研究的物
体相对于这个标准位置没有发生改变，则是静止的．
解答：解：停在车站上的两辆汽车，以甲车为参照物，当甲车开动时，乙车（包括乘客）相对于
甲车（参照物）位置不断变化，乙车的乘客觉得自己坐的这辆汽车在后退．
故选A．
点评：关于运动与静止的相对性的考查，一般由两种考查思路：①告诉研究对象及其运动状
态，选取参照物；②已知研究对象与参照物，确定物体运动状态．
2．（2分）（2013•镇江）下列仪器的使用和读数方法正确的是（ ）
A B
． ．
用刻度尺测量长度
量筒的读数
C D
． ．
测电笔的使用
温度计的使用
考点：刻度尺的使用；温度计的使用及其读数；量筒的使用；测电笔的使用．
3718684
专题：基本仪器的使用专题．
分析：（1）在使用刻度尺测量物体的长度时，要正确放置：刻度尺边缘对齐被测对象，必须放
正重合，不能歪斜；尺的刻面必须紧贴被测对象，不能“悬空”．
（2）读取量筒的读数时，首先把量筒放在水平桌面上，视线与量筒内凹液面最低处保持
水平，若仰视读数，则读数偏小；若俯视读数，则读数偏大．
（3）温度计的玻璃泡不能碰到容器底和容器壁，温度计的玻璃泡必须全部浸没在被测
液体中．
（4）使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖
管发光，接触零线时氖管不发光．
解答：解：A、图中刻度尺歪斜了，没有放正，故该选项不正确；
B、图中视线没有与液面底部相平，俯视造成读数偏大，故该选项不正确；
C、图中温度计的玻璃泡全部浸入被测液体中，并且玻璃泡没有接触容器底和容器壁，
该选项正确；
D、图中手没有接触测电笔笔尾金属体，该选项不正确．
故选C．
点评：本题考查了刻度尺、量筒、温度计和测电笔的使用，是中考实验考查的重点内容，也是
学生能否正确进行实验操作的重点．
3．（2分）（2013•镇江）下列关于声音的说法正确的是（ ）
A声波是一种电磁波
．
B 戴上耳塞是在人耳处减弱噪音
．
C “闻其声而知其人”是根据响声来判断的．
D调节MP 音量是改变了音调
3
．
考点：声音的综合利用．
3718684[来源:www.shulihua.net]
专题：错解分析题；声现象．
分析：（1）声音的传播是需要介质的，它既可以在气体中传播，也可以在固体和液体中传播，
但不能在真空中传播．
（2）减弱噪声的途径有三种：在声源处减弱噪声；阻断噪声的传播；在人耳处减弱噪声．
（3）不同的发声体因材料和结构不同，所发出的声音的音色就不同，音色是辨别不同发
声体的重要依据．
（4）响度反映的是声音的大小，音调反映的是声音的振动快慢．
解答：解：A、声音的传播是需要介质的，真空不能传声．声波不是电磁波．此选项错误，不合题
意．
B、戴上耳塞是在声音的接受处，即在人耳处减弱声音．此选项错误，不合题意．
C、不同发声体的材料、结构不同，发出声音的音色就不同．所以“闻其声而知其人”是
根据音色去辨别的．此选项错误，不合题意．
D、调节MP 音量是改变了声音的大小，即响度．此选项正确，符合题意．
3
故选B．
点评：此题考查了声音的产生和传播条件、声音的特征等物理知识，有一定的综合性，但难度
不大，强化对课本基础知识的记忆是解决识记性题目的基础．
4．（2分）（2013•镇江）舞蹈演员站在平面镜前训练．下列说法正确的是（ ）
A演员在平面镜中成实像
．
B 演员远离平面镜时，在平面镜中所成的像变小
．
C 演员靠近平面镜时，像远离平面镜
．
D演员以0.5m/s的速度运动时，像也以0.5m/s的速度运动
．
考点：平面镜成像的特点、原理、现象及其实验方案．
3718684
专题：光的传播和反射、平面镜成像．
分析：平面镜成像的特点：物体到平面镜的距离与像到平面镜的距离相等，平面镜所成的像与
物体关于平面镜对称，平面镜成正立、等大的虚像．
解答：解：A、演员在平面镜中成虚像，故A错误；
B、因平面镜成正立、等大的虚像，故演员远离平面镜时，在平面镜中所成的像的大小不
变，故B错误；
C、物体到平面镜的距离与像到平面镜的距离相等，则演员靠近平面镜时，像也靠近平
面镜，故C错误；
D、平面镜所成的像与物体关于平面镜对称，故演员以0.5m/s的速度运动时，像也以
0.5m/s的速度运动，故D正确．
故选D．
点评：此题主要考查了平面镜成像的特点，要理解成正立、等大虚像的真正含义，并做到灵活
运用．
5．（2分）（2013•镇江）下列说法正确的是（ ）
A组成某种物体的物质密度与物体的质量成正比，与物体的体积成反比
．
B 某一匀速直线运动的速度与通过的路程成正比，与通过这段路程所用的时间成反比
．
C 导体中的电流与导体两端的电压成正比．与导体的电阻成反比．
D某种燃料的热值与燃料完全燃烧所放出的热量成正比，与燃料的质量成反比
．
考点：密度及其特性；匀速直线运动；燃料的热值；欧姆定律．
3718684
专题：其他综合题．
分析：①单位体积的某种物质的质量叫这种物质的密度，密度是物质本身的一种特性，与物体
的质量、体积无关；
②经过的路线是直线、快慢不变的运动叫匀速直线运动．匀速直线运动的物体在单位时
间通过的路程叫速度；
③导体中的电流与导体两端电压成正比，与导体的电阻成反比，这就是欧姆定律；
④单位质量（体积）的某种燃料完全燃烧放出的热量叫这种燃料的热值，热值是燃料本
身的一种特性．
解答：解：
A、密度是物质本身的一种特性，同种物质，状态不变时，密度一定，与物体的质量、体积
无关．此选项错误；
B、做匀速直线运动的物体，速度等于路程与时间的比值，是不变的．此选项错误；
C、欧姆定律告诉我们：导体中的电流与导体两端的电压成正比，与导体的电阻成反比．
此选项正确；
D、一种燃料确定了，其热值也就确定了，与放出热量的多少和燃料质量无关．此选项错
误．
故选C．
点评：密度、速度、电阻和热值虽属于不同知识体系中的基本概念或物理量，但有共同之处：
[来源:数理化网] 利用不同物理量相比得出，但不受这些物理量变化的影响．
6．（2分）（2013•镇江）下列说法正确的是（ ）
A江苏田湾核电站是利用核裂变方式来发电的
．
B 天然气是可再生能源
．
C 太阳能热水器中的水是通过做功来改变内能的
．
D“永动机”是可以制造出来的
．
考点：核电站发电过程中的能量转化；能量转化与守恒观点的应用；物体内能的改变；能源的
分类．
3718684
专题：功和能综合题．
分析：（1）获得核能的方式：核裂变和核聚变两种，目前可供人们控制利用的核能是通过核裂
变获得的；
（2）煤、石油、天然气是化石能源，使用后在短时间内不能再生，所以是不可再生能源；
（3）太阳能热水器是利用太阳能来直接给水加热的；
（4）任何机械在使用过程中总有能量损耗，所以不可能制成永动机．
解答：解：A、江苏田湾核电站是利用核裂变方式来发电的，正确；
B、天然气使用后在短时间内不能再生，所以它是不可再生能源，故B错误；
C、太阳能热水器是利用太阳能来直接给水加热的，是通过热传递的方式来改变内能
的，故C错误；
D、任何机械在使用过程中总有能量损耗，所以不可能制成永动机，故D错误．
故选A．
点评：此题考查的知识点较多，有核能的获得方式、能源的分类、太阳能的利用、能量的转化
和守恒等，基础性题目．
7．（2分）（2013•镇江）下列实验中没有采用控制变量法的是（ ）A探究影响液体内部压强的因素 B 探究动能的大小与哪些因素有关
． ．
C 探究影响电流做功多少的因素 D 探究串联电路中的电流特点
． ．
考点：物理学方法．
3718684
专题：其他综合题．
分析：首先明确控制变量法的含义﹣﹣物理学中对于多因素（多变量）的问题，常常采用控制
因素（变量）的方法，把多因素的问题变成多个单因素的问题．每一次只改变其中的某
一个因素，而控制其余几个因素不变，从而研究被改变的这个因素对事物的影响，分别
加以研究，最后再综合解决，这种方法叫控制变量法；然后对每个选项中的探究过程进
行分析，确定各自采用的方法，就能确定符合题意的选项．
解答：解：
A、液体压强与液体的密度和深度都有关系，探究影响液体内部压强的因素时，采用的
是控制变量法．不符合题意；
B、动能的大小与物体的质量和运动速度都有关系，探究动能的大小与哪些因素有关
时，采用的是控制变量法．不符合题意；
C、电流通过导体做功的多少与电流、电压和通电时间都有关系，研究影响电流做功多
少的因素时，采用的是控制变量法．不符合题意；
D、串联电路中电流相等，只要是串联电路都有这一特点，不需要应用控制变量法．符合
题意．
故选D．
点评：控制变量法和转换法是物理实验最常用的探究方法，在掌握其基本方法的基础上要学
会利用这种方法，解决实际问题．
8．（2分）（2013•镇江）如图所示，材料、粗糙程度和质量相同的甲、乙两物体放在同一水平桌
面上，在水平拉力作用下做匀速直线运动．它们受到的拉力为F甲 、F乙 ，对桌面的压强为p甲 、
p乙 ．底面积 S甲 ＞S乙 ．则下列关系正确的是（ ）
AF甲 ＞F乙 p甲 ＜p乙 B F甲 ＜F乙 p甲 ＞p乙
． ．
C F甲=F乙 p甲=p乙 D F甲=F乙 p甲 ＜p乙
． ．
考点：二力平衡条件的应用；压强大小比较．
3718684
专题：运动和力；压强、液体的压强．
分析：（1）匀速直线运动的物体受到平衡力作用，根据平衡力条件判断拉力和摩擦力相同．
滑动摩擦力大小跟压力大小和接触面粗糙程度有关，压力不变，接触面粗糙程度不变，
滑动摩擦力不变．
（2）物体对地面的压强跟压力大小和受力面积有关，在压力一定时，受力面积越大，压
强越小；在受力面积一定时，压力越大，压强越大．
解答：解：（1）甲乙质量相同，重力相同，甲乙放在水平地面上，甲乙对水平地面的压力相同，
接触面粗糙程度相同，所以甲乙受到的滑动摩擦力相同；
甲乙都匀速直线运动，甲乙水平方向上受到的拉力和滑动摩擦力是一对平衡力，大小
相等，滑动摩擦力相同，拉力相同，所以F甲=F乙 ．
（2）甲乙对地面的压力相同，甲的受力面积大，所以甲对地面的压强小，即p甲 ＜p乙 ．
故选D．
点评：本题考查了滑动摩擦力和压强大小的影响因素，利用控制变量法解释生活中有关滑动
摩擦力和压强的有关问题．9．（2分）（2013•镇江）如图所示，闭合开关S，电路正常工作．过了一段时间，灯泡L熄灭，两
只电表的示数都变大．则下列判断正确的是（ ）
A电阻R断路 B 电阻R短路 C 灯泡L短路 D 灯泡L断路
． ． ． ．
考点：电流表、电压表在判断电路故障中的应用．
3718684
专题：欧姆定律．
分析：根据各项中的情况，利用欧姆定律的知识进行分析．
掌握断路和短路对电路的影响．
解答：解：A、若电阻断路，则电流表的示数为0，所以A说法不符合；
B、若电阻短路，则电压表的示数为0，所以B说法不符合；
C、若灯泡L短路，则电路中电流增大，R两端的电压也增大，所以C说法符合题意；
D、若灯泡L断路，则电流表的示数为0，所以D不符合．
故选C．
点评：此题考查了有关电路故障的分析，在串联电路中，若电路出现断路，则电路中的电流会
变为0，若出现短路，则短路的用电器不工作，两端电压为0．
10．（2分）（2013•镇江）研究表明，当空气中颗粒的直径越接近可见光的波长（波在一个周期
内传播的距离叫做波长），颗粒对光的“消光”能力就越强．空气中PM2.5颗粒是灰霾天能见
度降低的主要原因．若可见光的频率约为5×1014Hz．则可以推算出PM2.5中对能见度造成较
大影响的颗粒直径与下列哪一个值最接近（ ）
A2.5μm B 0.4μm C 0.6μm D 6μm
． ． ． ．
考点：波速、波长和频率的关系．
3718684
专题：信息的传递．
分析：光的传播速度是一定值，根据c=λf求出光的波长，即为空气中PM2.5颗粒的直径．
解答：解：∵c=λf，
∴空气中PM2.5颗粒的直径：
d=λ== =6×10﹣7m=0.6μm．
故选C．
点评：此题主要考查的是学生对波速、波长和频率之间关系公式的理解和掌握，注意单位的换
算．
11．（2分）（2013•镇江）LED灯具有节能、环保特点．“220V 8.5W”LED灯泡和“220V 60W”
白炽灯泡正常发光时的亮度相当．与白炽灯相比，LED灯泡可以节能约（ ）A14.2% B 85.8% C 16.5% D 83.5%
． ． ． ．
考点：电功的计算．
3718684
专题：电能和电功率．
分析：设两种灯泡正常发光的时间为t，利用公式W=Pt计算消耗的电能；消耗的电能之差与
白炽灯消耗的电能之比就是节约的百分比．
解答：解：∵P=，
设两种灯泡正常发光的时间为t，
∴LED消耗的电能为W =P t=8.5W•t
1 1
白炽灯消耗的电能为W =P t=60W•t
2 2
∴LED灯可以节约 ≈85.8%．
故选B．
点评：LED灯具有节能、环保、对人眼无危害等特点，是替代白炽灯的发展方向．
12．（2分）（2013•镇江）如图1所示，边长为10cm的立方体木块A通过细线与圆柱形容器底
部相连，容器中液面与A上表面齐平．从打开容器底部的抽液机匀速向外排液开始计时，细线
中拉力F随时间t的变化图象如图2所示．木块密度ρ=0.5×103kg/m3，容器的底面积为
200cm2，g=10N/kg．下列说法正确的是（ ）
A随着液体的排出，木块受到的浮力不断减小
．
B 容器中的液体是酒精
．
C 抽液机每秒钟排出液体的质量是10g
．
D第30s时，木块露出液面的高度是2cm
．
考点：浮力的利用；密度的计算；速度公式及其应用．
3718684
专题：其他综合题．
分析：A、根据浮力公式F浮=ρ液gV排进行判断；
B、根据木块完全浸没时，F=F浮 ﹣G结合图象数据得出液体的密度．其中F是细绳对木
块的拉力，求出F浮 ，从而求出液体的密度；
C、根据题意对木块进行受力分析，当木块恰好漂浮时，其受细绳的拉力为零．根据此计
算出木块露出水面的体积，从而得出结果；
D、根据抽水速度，得出木块露出液面的高度．
解答：解：A、图1中物体在细绳的拉力作用下恰好完全浸没，当液体向外排出时，木块受到的
浮力会减小，但当木块恰好漂浮时，再向外抽水，在一段时间内，木块受到的浮力不变，
当木块与容器底接触后，随水的减少，浮力减小，所以A错误；
B、由图1知，此时木块受向上的浮力和竖直向下的重力及拉力作用，由图象知，当物体
完全浸没时，此时细绳的拉力为5N．
G=ρgV=0.5×103kg/m3×10N/kg×（0.1m）3=5N
F浮=G+F=5N+5N=10N由F浮=ρ液gV排 得，ρ液= = =1×103kg/m3所以此液体为水．因此
B错误；
C、当木块恰好漂浮时，F浮=G
则ρ水gV排=ρgV
得V排=V=0.5×10﹣3m3所以排出水的体积为：V=S容h露 ﹣V露=200×10﹣4m2×0.05m﹣
0.5×10﹣3m3=5×10﹣4m3m=ρ水V=103kg/m3×5×10﹣4m3=0.5kg
所以每秒抽出水的质量为：m′= =0.01kg/s=10g/s，所以C正确；
D、第30s抽出水的质量为：m=10g/s×30s=300g=0.3kg
体积为V= = =3×10﹣4m3=300cm3木块露出水的高度h= =
=3cm，所以D错误．
故选C．
点评：此题考查了有关浮力的计算，涉及到了密度、受力分析的应用，解决此题的关键是能从
图象中得出有关信息，是一道难度较大的题目．
二、填空题（本题共9小题，每空1分，满分28分）
13．（3分）（2013•镇江）如图是发电机模型，它是根据 电磁感应 原理制成的．小风车在风
的吹动下，带动线圈转动而 切割 磁感线，产生的感应电流使电流计指针在中央零刻度线
两侧左右摆动，说明电路中产生的是 交流 电．
考点：发电机的构造和原理．
3718684
专题：电动机、磁生电．
分析：（1）发电机是根据电磁感应现象制成的；
（2）闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，电
流方向不断发生变化的电流称为交流电．
解答：解：（1）如图是发电机模型，它是根据电磁感应原理制成的；
（2）小风车在风的吹动下，带动线圈转动而在磁场中切割磁感线，产生感应电流；
电流计指针在中央零刻度线两侧左右摆动，说明电路中的电流方向不断发生变化，所以
电路中产生的是交流电．
故答案为：电磁感应；切割；交流．
点评：此题主要考查的是学生对发电机的原理、电磁感应实验的理解和掌握，基础性题目．
14．（4分）（2013•镇江）如图是皮球落地后弹起过程中每隔相等时间曝光一次所拍摄的照片．
由图可知，下落过程中，皮球的速度 增大 ，离开地面上升的过程中，皮球的重力势能 增
大 ，动能 减小 ．皮球运动过程中的机械能 减小 ．（均选填“增大”、“减小”或“不
变”）考点：动能和势能的转化与守恒．
3718684
专题：机械能及其转化．
分析：（1）动能大小的影响因素：质量、速度．质量越大，速度越大，动能越大．
（2）重力势能大小的影响因素：质量、被举得高度．质量越大，高度越高，重力势能越大．
（3）机械能等于动能和势能之和，不计阻力，机械能守恒．
解答：解：（1）皮球下落过程中，由于受到重力的作用，皮球的速度越来越大；
（2）皮球离开地面上升的过程中，质量不变，高度增加、速度减小，因此重力势能增大，
动能减小，由于空气阻力的作用，机械能减小．
故答案为：增大；增大；减小；减小．
点评：本题考查的是动能和重力势能的影响因素、机械能的概念，是一道基础题．
15．（2分）（2013•镇江）如图是一种公交车破窗器，使用时只需轻轻旋转90°，然后用力敲打，
整个车窗玻璃立刻全部粉碎．这个破窗器的核心部件是用钨钴合金制成的“钉子”，它之所
以能破窗是因为：
（1）钨钴合金的 硬度 较大；
（2）“钉子”可以产生较大的 压强 ．
考点：物质的基本属性；增大压强的方法及其应用．
3718684
专题：其他综合题．
分析：（1）合金的硬度比纯金属的硬度大；
（2）压强与压力和受力面积有关．
解答：解：（1）钨钴合金制成的“钉子”能破窗，说明其硬度大；
（2））“钉子”的受力面积小，因此可以产生较大的压强．
故答案为：（1）硬度；（2）压强．
点评：本题考查物质的属性以及增大压强的方法．
16．（3分）（2013•镇江）用天平正确测量盛水烧杯质量的场景如图所示，已知干燥的空烧杯质
量为33.4g，则烧杯中水的质量为 2 0 g，大约含有 2×1 0 2 4 个水分子（不考虑水分子间空
隙，水分子的体积约为10﹣29m3），这说明物质是由 大量分子 组成的．考点：质量的测量与天平；分子和原子组成物质．
3718684
专题：粒子与宇宙、材料世界；质量及其测量．
分析：（1）物体的质量等于砝码的质量加游码对应的刻度值．
（2）知道水的质量和密度，求出水的体积，知道一个水分子的体积，求出水分子的个数，
可以判断物质是由大量分子构成的．
解答：解：（1）烧杯和水的质量为：m总=50g+3.4g=53.4g，
水的质量为：m=m总 ﹣m
0
=53.4g﹣33.4g=20g．
（2）∵ρ=，
∴V= = =20cm3=2×10﹣5m3，
水的分子个数：n= =2×1024（个），
所以物质是由大量分子构成的．
故答案为：20；2×1024；大量分子．
点评：通过计算说明物质是由大量分子构成的．本题还考查了质量和密度的计算等，是比较简
单的题目．
17．（3分）（2013•镇江）图中AOB是可绕O点无摩擦转动的轻杆，A端挂重300N的物块，AO
与OB长度之比为5：4．人始终沿竖直方向拉挂在B端的轻环．要使轻杆水平平衡，人应施加
拉力为 37 5 N，人要不被拉起，则人重至少为 37 5 N．与水平平衡相比，当轻杆在图中虚
线位置平衡时，人的拉力将 不变 （选填“变大”、“变小”或“不变”）．
考点：杠杆的平衡条件．
3718684
专题：简单机械．
分析：（1）杠杆在水平位置平衡，知道动力臂和阻力臂的关系，以及在A点施加大小，利用杠
杆的平衡条件F L =F L 计算出杠杆B点人应施加拉力．人要不被拉起，则人重至少等
1 1 2 2
于人应施加拉力；
（2）当轻杆在图中虚线位置平衡时，两力臂的比值不变，A的重力不变，根据杠杆的平
衡条件可知人的拉力大小．
解答：解：（1）要使轻杆水平平衡，根据杠杆平衡条件F L =F L 可知：
1 1 2 2
则G×OA=F×OB，
∵AO：OB=5：4，G=300N，
∴F= = =375N，
人要不被拉起，则人重至少等于人应施加拉力；即则人重至少为375N；
（2）当轻杆在图中虚线位置平衡时，倾斜后力臂都变小，但两力臂的比值不变，仍为5：
4．A的重力不变，根据杠杆的平衡条件可知人的拉力不变，仍为375N．
故答案为：375；375；不变．
点评：杠杆在水平位置平衡后，支点到力的作用线的距离就是力臂，这点是考查的重点，也是
学生容易忽视的地方．18．（3分）（2013•镇江）如图所示电路，电阻R =3Ω，R =2Ω．闭合开关S，电流表A的示数 变
1 2
大 ，电流表A 的示数 不变 （以上两空选填“变大”、“变小”或“不变”），电压表V
1
的示数变化与电流表A的示数变化之比等于 2 Ω．
考点：欧姆定律的应用．
3718684
专题：计算题；应用题；欧姆定律．
分析：由电路图可知，当开关S断开时，电路为R 的简单电路，两电流表测电路中的电流，电
1
压表测R 两端的电压；
2
当开关S闭合时，两电阻并联，电压表测并联电路两端的电压，也是测电源的电压，电
流表A 测R 支路的电流，A测干路电流；根据电源的电压不变判断电压表示数的变
1 1
化，根据并联电路的特点判断两电流表示数的变化．
解答：解：∵开关S断开时，电路为R 的简单电路，电压表测R 两端的电压，R 没有连入电
1 2 2
路，故此时电压表示数为零；
两电流表测电路中的电流，即通过R 的电流．
1
∴开关S闭合后，电压表测并联电路两端的电压，也是测电源的电压，故电压表的示数
变大；
∵电流表A 测R 支路的电流，
1 1
∵R 两端的电压不变，
1
∴电流表A 的示数不变．
1
∵电流表A测干路电流，并联电路干路电流等于各支路电流之和，
∴当开关S 闭合时，电流表A 的示数变大，且电流表A的示数变化为支路R 上的电流
2 2 2
I ．
2
则电压表V的示数变化与电流表A的示数变化之比为： =R =2Ω．
2
故答案为：变大；不变；2．
点评：本题考查了并联电路的特点和欧姆定律的应用，关键是开关S闭合前后电路连接方式
的辨别和各电表所测电路元件的判断．
19．（3分）（2013•镇江）质量为80kg的运动员在某次训练中排汗0.7kg，假如汗水均从身上蒸
发掉而没有流掉，这将导致运动员的体温 下降 约 5 ℃，内能改变了 1.68×1 0 6 J．人
体主要成分是水，可认为人的比热容和水的相等，每千克汗水汽化所需吸收的热量为
2.4×106J．
考点：热量的计算．
3718684
专题：比热容、热机、热值．
分析：知道每千克汗水汽化所需吸收的热量，可求排汗0.7kg吸收的热量，由题知运动员放出
的热量（内能的降低值）等于汗液汽化吸收的热量，而人的比热容和水的相等，知道人
的质量，利用Q放=cm△t求运动员降低的温度．
解答：解：
由题知，每千克汗水汽化所需吸收的热量为2.4×106J，
排汗0.7kg吸收的热量：
Q吸=2.4×106J×0.7=1.68×106J，
而运动员放出的热量（内能的降低值）：
Q放=Q吸=1.68×106J，∵Q放=cm△t，c=4.2×103J/（kg•℃），m=80kg，
∴运动员的温度降低值：
△t= = =5℃．
故答案为：下降；5；1.68×106．
点评：本题考查了学生对放热公式Q放=cm△t的了解与掌握，解决了运动员排汗放热、内能降
低、温度降低的问题，体现了学以致用，有意义！
20．（4分）（2013•镇江）“阿婆罗”登月飞船脱离地球引力后关闭所有发动机，在不受力的情
况下，由于 惯性 仍可继续飞行，奔向月球，说明了力 不是维持物体运动的原因 ；在接
近月球时，向前喷气使飞船受到 向后 （选填“向前”或“向后”）的力而减速，这说明了
力的作用是 相互的 ．
考点：惯性；力作用的相互性．
3718684
专题：运动和力．
分析：（1）惯性是物体保持原来运动状态不变的性质．
（2）力是改变物体运动状态的原因．
（3）物体间力的作用是相互的．
解答：解：关闭发动机后，在不受力的情况下，飞船由于惯性仍可继续飞行，奔向月球，说明了
力可以改变物体的运动状态，不是维持物体运动的原因；在接近月球时，由于物体间力
的作用是相互的，因此向前喷气使飞船受到向后的力而减速．
故答案为：惯性；不是维持物体运动的原因；向后；相互的．
点评：本题考查的都是基础知识，难度不大，但涉及到的知识点较多，综合性较强，且各知识
点之间联系紧密，是一道典型题目，适合学生训练．
21．（3分）（2013•镇江）小华发现家中空调每制冷工作10分钟后，就转变成送风状态工作5分
钟，再转变为制冷状态，如此反复．为了测量空调制冷时电功率，他在空调插座处接入一个电
能表用于测量空调消耗的电能．相关数据见表．空调送风10分钟所消耗的电能为 0.0 3
kW•h，30分钟内空调消耗的电能为 0. 5 kW•h，空调制冷时的电功率为 1.4 1 kW．
考点：电功率的计算；电能表参数的理解与电能的求法．
3718684
专题：电能和电功率．
分析：（1）由表中数据可知送风状态的功率，知道送风时间，利用W=Pt求空调送风10分钟所
消耗的电能；
（2）由30分钟前后电能表示数变化可知30分钟内空调消耗的电能，注意最后一位是小
数点后面一位，单位是kW•h；
（3）上面求出了30分钟内空调消耗的电能（两个循环消耗的电能），可求15分钟内空调
消耗的电能（一个循环，即制冷一次、送风一次消耗的电能）；
上面求出了空调送风10分钟所消耗的电能，可求空调送风5分钟所消耗的电能（一次
送风消耗的电能）；
空调一次制冷消耗的电能等于一个循环消耗的电能减去一次送风消耗的电能，知道一
次制冷时间，利用功率公式求空调制冷时的电功率．
解答：解：
（1）∵P=，∴空调送风10分钟所消耗的电能：
W =Pt=0.18kW× h=0.03kW•h；﹣﹣﹣﹣﹣①
1
（2）30分钟内空调消耗的电能：
W=1700.5kW•h﹣1700.0kW•h=0.5kW•h；﹣﹣﹣﹣﹣②
（3）由②可得15分钟内空调消耗的电能：
W′=W═×0.5kW•h=0.25kW•h，
由①可得空调送风5分钟所消耗的电能：
W ′=W =×0.03kW•h=0.015kW•h，
1 1
空调一次制冷消耗的电能：
W =W′﹣W ′=0.25kW•h﹣0.015kW•h=0.235kW•h，
2 1
空调制冷时的电功率：
[来源:www.shulihua.net]
P = = =1.41kW．
2
故答案为：0.03；0.5；1.41．
点评：本题考查了电能表的读数、电能和电功率的计算，知道空调一个循环，制冷一次、送风
一次，以及相应的时间是本题的关键．
三、解答题（本题共7小题，满分48分.解答26、27、28题时应有必要的解题过程）
22．（6分）（2013•镇江）请按题目要求作答：
（1）图1为光射入玻璃砖的入射光线和出射光线，请用直尺画出玻璃砖内部传播的光线；
（2）在图2中，请用笔画线代替导线将三孔插座、电灯和开关正确连人家庭电路；
（3）图3中小磁针静止在地球赤道正上方，请标出此时小磁针的N、S极．
考点：作光的折射光路图；地磁场；家庭电路的连接．
3718684
专题：图像综合题．
分析：（1）光射入玻璃砖后，发生了两次折射：第一次是从空气进入玻璃；第二次是从玻璃进
入空气；根据光的折射规律做出两次光的折射光路图．
（2）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋
套．三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．
（3）根据地理方向可确定小磁针的N、S极．
解答：解：（1）光从空气射入玻璃时，折射角小于入射角，由此画出第一次折射的光路图；
光从玻璃射入空气是，折射角大于入射角，由此画出第二次的折射光路图．注意最后的
出射光线和最初的入射光线是平行的，只不过偏移了一下位置．
（2）首先辨别上面三根线地线、火线、零线．
①灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，
这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安
全．
②三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．
（3）根据地理方向，上北，下南，故此时小磁针的N、S极，如下图所示：点评：（1）在此题中有两个地方容易出错：光进入玻璃砖时发生的是两次折射，只画了第一次
折射；最后的出射光线和最初的入射光线两者不平行．
（2）掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性
和安全性．
23．（6分）（2013•镇江）图1、2分别是两种固体熔化时温度随时间变化的图象．
（1）图1所对应的固体属于 非晶体 （选填“晶体”或“非晶体”），理由是 没有固定的
熔点 ；
（2）图2是冰的熔化图象，处于冰水混合状态的是图中 BC 段，在此过程中，混合物需要
吸收 热量，总体积 减小 ；
（3）已知冰的比热容比水的小．图2中 C 点对应冰刚好完全熔化，若此后继续加热一会儿，
则水温随时间变化的图线是 CF ．
考点：熔化和凝固的温度—时间图象．
3718684
专题：温度计、熔化和凝固．
分析：（1）晶体和非晶体在熔化过程中的区别：晶体在熔化过程中，温度不变；非晶体在熔化
过程中温度不断上升，晶体熔化时的温度为熔点．
（2）晶体从开始熔化到完全熔化完为晶体的熔化过程，在熔化的过程中该物质吸收的
热量用来熔化，因此此过程温度保持不变．
（3）由图可知，BC段为冰的熔化过程，在B点开始熔化，到C点结束，若此后继续加热
一会儿，温度上升较慢．
解答：解：（1）由图知，该物质在熔化过程中，没有固定的熔点，所以该物质为非晶体．
（2）图2是冰的熔化图象，处于冰水混合状态的是图中BC段在熔化的过程中该物质吸
收的热量用来熔化，因此此过程温度保持不变，冰不断融化成水，故但总体积减小．
（3）由图可知，BC段为冰的熔化过程，在B点开始熔化，到C点结束，故图2中C点对
应冰刚好完全熔化，若此后继续加热一会儿，温度上升较慢，则水温随时间变化的图线
CF比较符合实际．
故答案为：（1）非晶体；没有固定的熔点；（2）BC；吸收；减小；（3）C；CF．
点评：对于此类图形题，应明确横、纵坐标轴及各关键点所代表的物理意义，熟练掌握相关知
识点是解题的关键所在．
24．（6分）（2013•镇江）在学完凸透镜成像规律后，小明选择了一块焦距未知的凸透镜，对凸
透镜成像特点作了进一步探究．（1）为测量凸透镜焦距，他让一束平行光正对射向该透镜，须调节光屏位置直到在屏上得到一
个 最小最亮 的光斑．图1是调节完成的状态，该透镜的焦距f= 1 0 cm；
（2）小明按图2组装好实验装置．在只移动透镜的情况下，他发现都不能在光屏上成清晰的像．
由此，你猜想造成上述现象的原因是 蜡烛和光屏间距离较小 ；
（3）如图3所示，蜡烛在光具座上A处时，可在B处的光屏上成一清晰的像，所成像为 倒立 、
放大 的实像．若把蜡烛从A处向左移动距离s到C，为在光屏上再次成清晰的像，则他应将
光屏向 左 移动，移动距离s′ ＞ s．
考点：凸透镜成像规律及其探究实验．
3718684
专题：探究型实验综合题．
分析：（1）平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点，这点是凸透镜的焦点．
焦点到光心的距离是凸透镜的焦距．
（2）根据凸透镜成像规律中像距和物距的关系，当u＞2f，成倒立、缩小的实像，此时2f
＞v＞f；当2f＞u＞f时，成倒立、放大的实像，此时v＞2f．
（3）根据凸透镜成像规律中像距和物距的关系可确定像的性质；凸透镜成像时，物距增
大，像距减小；
凸透镜成像时，当物距等于2f，此时像距也为2f，物像之距最小．当由A处向左移动时，
由于物体向2f处靠近，所以物像之距在减小．由此可得出s′与s的关系．
解答：解：（1）让一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、
最亮的光斑，这点是凸透镜的焦点，由图1可知：焦点到光心的距离是25cm﹣
15cm=10cm，所以凸透镜的焦距是10cm．
（2）由图2可知，此时u＞2f，在只移动透镜的情况下，当物距u＞2f，成倒立、缩小的实
像，此时2f＞v＞f，但光屏的位置就不符合2f＞v＞f；
当当2f＞u＞f时，成倒立、放大的实像，此时v＞2f，同样光屏的位置也不符合v＞2f；因
此都不能在光屏上成清晰的像．要想在光屏上得到像，就得将光屏远离透镜，因此造成
都不能在光屏上成清晰的像的原因是蜡烛和光屏间距离较小．
（3）由图3可知，物距小于像距，由凸透镜成像规律可知，可在B处的光屏上成一清晰
的像，所成像为倒立、放大的实像；凸透镜位置不变，蜡烛向左移动，物距增大，像距减
小，光屏向左移动才能接到清晰的像．当物距等于2f，此时像距也为2f，物像之距最小．
当由A处向左移动时，由于物体向2f处靠近，所以物像之距在减小，因为物体向左移
动，像也向左移动，所以物体移动的距离s小于像移动的距离s′．
故答案为：（1）最小最亮；10；（2）蜡烛和光屏间距离较小；（3）倒立、放大；左；＞．
点评：此题主要探究凸透镜成像的规律，一定要掌握物体、像、物距、像距之间的大小关系，并
做到举一反三．
25．（8分）（2013•镇江）为了节能，正明中学为教室安装了光控照明系统，有效避免了“长明
灯”的现象．光控系统用光敏电阻控制，光敏电阻是阻值随着光的照度改变而发生变化的元
件（光越强，照度越大，照度的单位为1x）．某光敏电阻R 在不同照度下的阻值如下表：
P
照度（lx） 0.2 0.4 0.6 0.8 1.0 1.2
电阻（kΩ）75 40 28 23 20 18（1）根据表中数据，请在图1坐标纸中描绘出光敏电阻随照度变化的图线．其阻值随照度变化
的规律是 光敏电阻的阻值随光照强度的增大而减小 ；
（2）如图2所示，当1、2间电压上升至4V时，控制电路自动启动照明电路．请利用所给器材在
图2虚线框内设计一个电路，给1、2两端提供电压，并要求当天色渐暗照度降至1.0（lx）时，照
明电路启动．（控制电路对你所设计电路无影响）
器材：电源（电压为6V），开关S及导线若干，其他器材如下表．
器材 电路符号 规格及说明
光敏电阻 题（1）中的光敏电阻R
p
电阻箱 阻值可调、可读出，调节范围：0﹣99.9kΩ
在你所设计的电路中，电阻箱的阻值应调至 1 0 kΩ；
（3）某同学在对所设计的电路进行调试时，发现照明电路过早启动．请你提出一个可行的解决
办法： 增大电阻箱 R 的阻值． ．
[来源:www.shulihua.netwww.shulihua.net]
考点：欧姆定律的应用；串联电路的电压规律．
3718684
专题：应用题；设计与制作题；欧姆定律．
分析：（1）根据表中所给数据进行描点连线，可以做出图象，再根据图象找出光敏电阻的阻值
随照度变化的特点．
（2）电路设计，将电源、光敏电阻、定值电阻、电键直接串联，由于光变暗时，光敏电阻变
大，分的电压变大，故将控制系统与光敏电阻并联，照度降低至1.0（1x）时启动照明系
统，从表格中可以读出此时光敏电阻的阻值，知道电源电压利用串联电路电压的特点，
计算出电阻箱两端的电压，再利用串联分压的特点可以算出电阻箱的阻值．
（3）照明电路过早启动，必须想办法让光敏电阻的阻值降低，而电源电压不变，根据串
联分压的关系判断出电阻箱阻值的变化即可．
解答：解：（1）根据表格中的数据在图1中先描点，再用平滑的曲线连线，如图1所示：
从图1可知，光敏电阻的阻值随照度变化的规律是：光敏电阻的阻值随光照强度的增大
而减小．
[来源:www.shulihua.netwww.shulihua.net]
（2）电路如图2所示．
控制开关自动启动照明系统，给1、2两端提供电压，要求当天色渐暗照度降低至1.0
（1x）时启动照明系统，即此时光敏电阻阻值为20kΩ，其两端电压为4V，而电源电压为
6V，所以应串联一个电阻分担一部分电压，则电阻箱两端的电压为6V﹣4V=2V，根据
串联分压可知： = = = =，所以电阻箱的阻值为10kΩ．（3）照明电路过早启动，必须想办法让光敏电阻的阻值降低，则光敏电阻分担的电压减
小，而电源电压不变，所以电阻箱分担的电压增大，则电阻箱的阻值应该增大．
故答案为：（1）如图1所示；光敏电阻的阻值随光照强度的增大而减小．
（2）如图2所示；10．
（3）增大电阻箱R的阻值．
点评：本题考查了学生对实验数据的分析能力、电路设计的问题要结合闭合电路欧姆定律去
分析．
26．（7分）（2013•镇江）如图1所示，用弹簧测力计拉着绳子利用滑轮组将重3N的物体匀速
提升0.5m．
（1）求图1中弹簧测力计对绳的拉力所做的功；
（2）求图1中滑轮组的机械效率；
（3）请在答题卷的图2中画出比图1更省力的绕线．
考点：功的计算；滑轮组的设计与组装；机械效率的计算．
3718684
专题：简单机械．
分析：（1）由图1知道承担物重的绳子股数n=2，则拉力端移动的距离s=2h，由图读出拉力大
小（注意分度值为0.2N），利用W总=Fs求拉力做功；
（2）知道物体重，利用W有用=Gh求做的有用功，再利用效率公式求其机械效率；
（3）滑轮组绳子的绕法，有两种：一是绳子先系在定滑轮的固定挂钩上，绕过下面的动
滑轮，再绕过上面的定滑轮；
二是绳子先系在动滑轮的固定挂钩上，绕过定滑轮，然后再绕过动滑轮．最省力的属于
第二种．
解答：解：
（1）由图1知道，n=2，则拉力端移动的距离s=2h=2×0.5m=1m，
由图读出拉力F=2.4N，
拉力做功：
W总=Fs=2.4N×1m=2.4J；
（2）做的有用功：
W有用=Gh=5N×0.5m=2.5J，η= ×100%= ×100%=62.5%；
（3）要使滑轮组最省力，需要承担物重的绳子段数最多，所以要从动滑轮绕起，如图所
示：
答：（1）图1中弹簧测力计对绳的拉力所做的功为2.4J；
（2）图1中滑轮组的机械效率为62.5%；
（3）比图1更省力的绕线如图所示．
点评：本题考查了使用滑轮组有用功、总功、机械效率的计算和滑轮组的组装．滑轮组的组装
有两种方法，从定滑轮绕起或从动滑轮绕起．从动滑轮开始绕，承担物重的绳子段数
多．
27．（7分）（2013•镇江）一辆汽油和电力混合动力轿车，仅凭汽油动力在平直公路上以
v =90km/h匀速行驶时，输出功率P=50kW．当驾驶员看到前方55m处有超速违章拍照装置
1
（限速70km/h）时，在保持输出功率不变的情况下，立即启动充电装置给电池充电，达到使轿
车减速的目的，轿车行驶3s后，速度减为v =70km/h，在这一段时间内，轿车的平均速度为
2
v=72km/h，发动机输出功率的80%用于充电，充电效率为50%．轿车在上述过程中所受阻力保
持不变．
（1）求轿车所受阻力的大小；
（2）通过计算判断轿车是否会因为超速而被拍照；
（3）若将上述过程充电所获电能全部用来维持90km/h匀速行驶，求轿车行驶距离．
考点：二力平衡条件的应用；速度公式及其应用；功的计算公式的应用．
3718684
专题：长度、时间、速度；功、功率、机械效率．
分析：（1）知道汽车的功率和速度，根据F=求出牵引力，根据匀速直线运动的物体受到平衡力
作用，根据平衡力条件求出阻力．
（2）知道汽车充电过程中的平均速度和运动时间，根据s=vt求出运动距离进行比较即
可．
（3）知道总功率和时间，以及充电效率和充电功率，求出充电消耗的电能．
用充电消耗的电能来做功，知道牵引力，根据s'=求出运动距离．
解答：解：（1）∵P=，W=Fs，
∴F== =2000N，
汽车进行匀速直线运动，所以汽车受到的阻力和牵引力是一对平衡力，大小相等，所以
f=F=2000N．
（2）∵v=，
∴s=vt=20m/s×3s=60m，
60m＞55m，所以汽车会被拍照．
（3）获得的电能：W=Pt×80%×50%=50000W×3s×80%×50%=60000J，
s'== =30m．答：（1）求轿车所受阻力是2000N．
（2）通过计算判断轿车会因为超速而被拍照．
（3）若将上述过程充电所获电能全部用来维持90km/h匀速行驶，求轿车行驶30m．
点评：（1）本题的前两问是比较简单的计算，后面解决发动机充电消耗的电能是关键．
（2）匀速直线运动的物体受到平衡力作用，根据平衡力条件判断力的大小和方向是比
较常见的一种方法．
28．（8分）（2013•镇江）如图所示，电源电压为6V，R为“30Ω，0.25A”滑动变阻器，R 为
1
“10Ω，0.4A”电阻，电压表量程为0﹣3V．图中虚线框内接一只“20Ω，0.3A”电阻R（未画出）．
2
已知：①闭合S 和S ，断开S 时，调节R，使其接入电路的阻值为10Ω，此时电路消耗的电功
1 2 3
率为1.2W；②断开S ，闭合S 、S ，调节R，使其接入电路的阻值为6Ω，此时电压表的示数为
1 2 3
1.0V．
（1）在情形①中，求电路的总阻值；
（2）请在答题卷的图中画出虚线框内的电路；
（3）当闭合所有开关时，为保证电路安全，求滑动变阻器接入电路的阻值范围．
考点：欧姆定律的应用；串联电路的电流规律；串联电路的电压规律；电阻的串联；电功率的
计算．
3718684
专题：计算题；作图题；电路和欧姆定律；电能和电功率．
分析：
（1）知道电源的电压和情形①中电路消耗的总功率，根据P= 求出电路的总阻值；
（2）根据电阻的串联特点比较情形①中滑动变阻器接入电路的电阻和总电阻之间的关
系可知，电阻R 应与滑动变阻器串联，据此画出虚线框内的电路；
2
（3）闭合所有开关时，电阻R 与滑动变阻器R串联，电压表测R两端的电压，当电路中
2
的电流最大时滑动变阻器接入电路的电阻最小，根据滑动变阻器和R 允许通过的最大
2
电流确定电路中的最大电流，利用欧姆定律求出电路中的总电阻，利用电阻的串联求出
滑动变阻器接入电路中的最小阻值；当电压表的示数最大时，滑动变阻器接入电路中的
电阻最大，根据电阻的串联求出R 两端的电压，利用串联电路的电流特点和欧姆定律
2
求出滑动变阻器接入电路中的最大阻值，进一步得出滑动变阻器接入电路的阻值范围．
解答：
解：（1）根据P= 可得，在情形①中电路的总阻值：
R总= = =30Ω；
（2）∵串联电路中的总电阻等于各分电阻之和，
∴在情形①中电路的总阻值比滑动变阻器接入电路中的电阻10Ω大20Ω，故电阻R 应
2
与滑动变阻器R串联，虚线框内的电路如下图所示：（3）闭合所有开关时，电阻R 与滑动变阻器R串联，电压表测R两端的电压，
2
当电路中的电流最大时滑动变阻器接入电路的电阻最小，
∵串联电路中各处的电流相等，且滑动变阻器允许通过的最大电流为0.25A，电阻R 允
2
许通过的最大电流为0.3A，
∴电路中的最大电流为0.25A，此时电路中的总电阻：
R总 ′= = =24Ω，
滑动变阻器接入电路中的最小阻值：
R
min
=R总 ′﹣R
2
=24Ω﹣20Ω=4Ω；
当电压表的示数U滑=3V时，滑动变阻器接入电路中的电阻最大，
∵串联电路中总电压等于各分电压之和，
∴R2两端的电压：
U
2
=U﹣U滑=6V﹣3V=3V，
此时电路中的电流：
I = = =0.15A，
min
滑动变阻器接入电路中的最大阻值：
R = = =20Ω，
max
故滑动变阻器接入电路的阻值范围为4Ω～20Ω．
答：（1）在情形①中电路的总阻值为30Ω；
（2）虚线框内的电路如上图所示；
（3）当闭合所有开关时，为保证电路安全，滑动变阻器接入电路的阻值范围为4Ω～
20Ω．
点评：本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是根据情形①判断出
电阻R 的位置和滑动变阻器接入电路中最大、最小阻值的确定．
2
