2016年江苏省镇江市中考物理试卷
一、选择题（共12小题，每小题2分，满分24分）

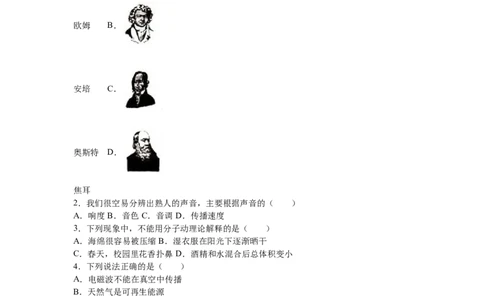

1．最早发现电流周围存在磁场的科学家是（ ）
A．
欧姆 B．
安培 C．
奥斯特 D．
焦耳
2．我们很空易分辨出熟人的声音，主要根据声音的（ ）
A．响度B．音色 C．音调 D．传播速度
3．下列现象中，不能用分子动理论解释的是（ ）
A．海绵很容易被压缩B．湿衣服在阳光下逐渐晒干
C．春天，校园里花香扑鼻 D．酒精和水混合后总体积变小
4．下列说法正确的是（ ）
A．电磁波不能在真空中传播
B．天然气是可再生能源
C．核电站是利用核裂变来发电的
D．验钞机是利用红外线来工作的
5．小强在水中练习潜水，则能正确反映岸上教练看到水下小强的光路图是（ ）
A． B． C． D．
6．下列估计值中，最接近实际的是（ ）
A．一支2B铅笔的质量约为500gB．正常人的体温约为36.5℃
C．一张中考物理试卷的厚度约为0.7mm
D．中学生跑完800m所用的时间约为1min
7．如图所示，将平面镜和铅笔竖直放置在水平桌面上，下列说法正确的是（ ）
A．铅笔水平向右移动时，它的像将变小
B．平面镜竖直向上移动时，铅笔的像也将向上移动
C．若改用一块较小的平面镜，铅笔的像将变小
D．若铅笔按图示箭头方向转过45°，铅笔将与它的像垂直

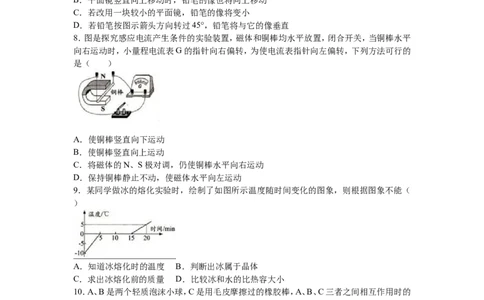

8．图是探究感应电流产生条件的实验装置，磁体和铜棒均水平放置，闭合开关，当铜棒水平
向右运动时，小量程电流表G的指针向右偏转，为使电流表指针向左偏转，下列方法可行的
是（ ）
A．使铜棒竖直向下运动
B．使铜棒竖直向上运动
C．将磁体的N、S极对调，仍使铜棒水平向右运动
D．保持铜棒静止不动，使磁体水平向左运动
9．某同学做冰的熔化实验时，绘制了如图所示温度随时间变化的图象，则根据图象不能（
）
A．知道冰熔化时的温度 B．判断出冰属于晶体
C．求出冰熔化前的质量 D．比较冰和水的比热容大小
10．A、B是两个轻质泡沫小球，C是用毛皮摩擦过的橡胶棒，A、B、C三者之间相互作用时的
场景如图所示，由此判断（ ）
A．小球A带正电 B．小球B带正电
C．小球B可能不带电 D．小球A可能不带电
11．如图所示，四旋翼无人机下方用细线悬挂一个重物，不考虑空气阻力，则无人机在空中（
）A．悬停时，重物受到的重力与它对细线的拉力是一对平衡力
B．加速上升时，细线对重物的拉力大于重物所受的重力
C．匀速下降时，重物所受的重力大于细线对重物的拉力
D．水平匀速飞行时，悬挂重物的细线会偏离竖直方向

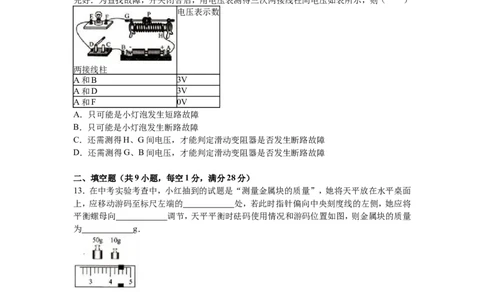

12．如图所示，闭合形式关后，无论如何移动滑片P，小灯泡始终不亮，已知导线及各处连接
完好．为查找故障，开关闭合后，用电压表测得三次两接线柱间电压如表所示，则（ ）
电压表示数
两接线柱
A和B 3V
A和D 3V
A和F 0V
A．只可能是小灯泡发生短路故障
B．只可能是小灯泡发生断路故障
C．还需测得H、G间电压，才能判定滑动变阻器是否发生断路故障
D．还需测得G、B间电压，才能判定滑动变阻器是否发生断路故障
二、填空题（共9小题，每空1分，满分28分）
13．在中考实验考查中，小红抽到的试题是“测量金属块的质量”，她将天平放在水平桌面
上，应移动游码至标尺左端的 处，若此时指针偏向中央刻度线的左侧，她应将
平衡螺母向 调节，天平平衡时砝码使用情况和游码位置如图，则金属块的质量
为 g．
14．某水电壶工作2min，使图示电能表的转盘转过150r，则电水壶消耗的电能为
kW•h，电功率为 kW，这些电能可供一只“220 10W”的节能灯正常工作
h．
15．如图所示，某单缸四冲程汽油机正处于 冲程，此冲程将 能转
化为 能，接下来它应该处于 冲程．16．如图所示，注射器内密封有适量刚烧开的水，向下拉动活塞，水双沸腾起来，这是由于拉
动活塞后，水面上方气体的压强 ，使水的沸点 的缘故．

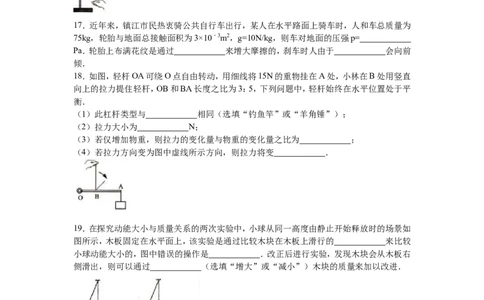

17．近年来，镇江市民热衷骑公共自行车出行，某人在水平路面上骑车时，人和车总质量为
75kg，轮胎与地面总接触面积为3×10﹣3m2，g=10N/kg，则车对地面的压强p=
Pa．轮胎上布满花纹是通过 来增大摩擦的，刹车时人由于 会向前
倾．
18．如图，轻杆OA可绕O点自由转动，用细线将15N的重物挂在A处，小林在B处用竖直
向上的拉力提住轻杆，OB和BA长度之比为3：5，下列问题中，轻杆始终在水平位置处于平
衡．
（1）此杠杆类型与 相同（选填“钓鱼竿”或“羊角锤”）；
（2）拉力大小为 N；
（3）若仅增加物重，则拉力的变化量与物重的变化量之比为 ；
（4）若拉力方向变为图中虚线所示方向，则拉力将变 ．
19．在探究动能大小与质量关系的两次实验中，小球从同一高度由静止开始释放时的场景如
图所示，木板固定在水平面上，该实验是通过比较木块在木板上滑行的 来比较
小球动能大小的，图中错误的操作是 ．改正后进行实验，发现木块会从木板右
侧滑出，则可以通过 （选填“增大”或“减小”）木块的质量来加以改进．
20．如图1所示，R是压敏电阻，其阻值随压力的变化而改变，R 为定值电阻，闭合开关S，改
0
变R上压力大小．两电表示数之间的关系图象如图2所示，则电源电压U= V．
R = Ω；当R 消耗的电功率为0.4W时，R消耗的电功率P= W．
0 021．乘客随自动扶梯由底端匀速上升至顶端的过程中，乘客的重力势能 ，机械
能 ．为了节能，在扶梯底端前1.5m安装了图1所示红外系统：乘客通过时，红
外传感开关被触发，扶梯启动，同时计时器开始计时，若在设定时间t内无乘客通过，扶梯将
停止运行，已知扶梯长10m，从启动到匀速运行的v﹣t图象如图2所示，若乘客步行速度在
0.5m/s～1.5m/s之间，为确保安全，设定时间t应至少为 s．
三、解答题（共7小题，满分48分）
22．请按题目的要求作答．
（1）如图1所示，一瓶镇江香醋静止在水平桌面上，请画出它所受力的示意图；
（2）请将图2中的开关和三孔插座正确接入家庭电路，合开关以控制插座的通、断电；
（3）如图3所示，开关S闭合后，小磁针在图示位置处于静止状态，请在图中适当位置分别标
出螺母管和小磁针的N极．
23．如图所示，某同学用自制的水透镜来探究凸透镜成像规律，当向水透镜里注水时，水透镜
的焦距将变小；当从水透镜里抽水时，水透镜的焦距将变大．
（1）如图1所示，一束平行于主光轴射向水透镜，在光屏上得到一个最小光斑，则此时水透镜
的焦距为 cm，实验前，应调节烛焰、水透镜和光屏三者中心在 ；
（2）该同学移动蜡烛，水透镜和光屏至图2所示位置时，恰能在光屏上看到清晰的像，利用此
成像特点可制成 （选填“照相机”或“投影仪”）；若仅将蜡烛与光屏位置对
调，则在光屏上 （选填“能”或“不能”）看到清晰的像；
（3）在图2所示实验场景下，该同学把自己的眼镜给水透镜“戴上”（如图3所示），当从水
透镜中抽出适量的水后，他发现烛焰的像再次变得清晰，由此判断该同学戴的是
眼镜（选填“近视”或“远视”）．24．小兵用图1所示电路来探究“电压一定时，电流与电阻的关系”．
（1）将R调为5Ω，闭合开关，移动滑动变阻器至适当位置，记录两电表示数．其中电压表的指
针所指位置如图2所示，它的示数为 V．
（2）将R调为20Ω，小兵在记录数据前，他应先调节 ，使 ；
（3）多次实验后，小兵得到电流和电阻R的倒数的关系图象如图3所示，由此他得到的实验
结论是：当电压一定时，电流与电阻成 （选填“正比”或“反比”）；
（4）小兵身旁有一只仅能看清“▄0.25A”字样的小灯泡，为了知道其额定功率，他根据图3
得到0.25A对应的电阻值为8Ω，从而算出该小灯泡的额定功率P=0.5W，你认为小兵求小灯
泡额定功率的方法是否正确： （选填“正确”或“不正确”），你的理由是：
．
25．在综合实践活动中，小明利用图示装置来测量烧杯中液体的密度，已知物块的休积是
50cm3，图1、2中物块均处于静止状态，弹簧测力计示数如图所示，g取10N/kg．
（1）图2中，物块受到的浮力为 N，烧杯中液体的密度为 g/cm3．
（2）小明对本实验原理进行了进一步分析，从而得到弹簧测力计的示数与被测液体的密度之
间的函数关系，则符合此关系的应是图3中的图线 （选填“①”、“②”或
“③”）；
（3）根据上述结论，水上明对弹簧测力计刻度进行重新标度，将图2装置改装成一个密度秤，
它的零刻度应标在 N处，用它测量时，待测液体密度ρ 应不超过
液
g/cm3；
（4）用此密度秤测量时，若物块未完全浸没，则测得液体密度值将偏 ；
（5）原物块质量、体密度分别记为m 、V 、ρ ，将原物块更换为下列哪些物块后，可以提高该
0 0 0
密度秤测量液体密度秤测量液体密度时的精确度？你选择的是： （选填选项前
的字母）
A．质量为m 、密度比ρ 小的物块
0 0
B．质量为m ，密度比ρ 大的物块
0 0
C．质量比m 大而密度比ρ 小的物块
0 0
D．体积比V 小的物块．
026．用如图所示的滑轮组将重90N的货物匀速提升1m的过程中，所用拉力F=50N，不计绳
重及滑轮与轴之间的摩擦．
（1）求上述过程中的有用功W ；
有用
（2）求上述过程中的总功W ；
总
（3）求滑轮组的机械效率η．
27．最近，一项“中国原创”重大发明成为世界关注的焦点！它被称为“空中奔跑的巴士”
（又称巴铁），预计今年7月进行测试，其模型如图所示，巴铁依次靠电力驱动在钢轨上行驶，
相当于40辆柴油公交车的运量，若1辆柴油公交车日常行驶时发动机的平均输出功率为
60kW，发动机的效率为30%，每消耗1kg柴油排放二氧化碳约为3kg，柴油的热值近似取
q=4.0×107J/kg．
（1）若巴铁在100s内沿直线行驶了1500m，求这段时间内巴铁的平均速度；
（2）按柴油公交车每日行驶10h计算，镇江若引进1辆巴铁取代40辆柴油公交车，则每日可
减少二氧化碳排放量多少千克？
（3）巴铁车内电器每天需消耗60kW•h的电能，若这些电能全部由车顶上的太阳能电池板来
提供，已知该太阳能电池板1m2面积上接收到的太阳平均辐射功率为1kW，光电转化效率为
20%，每天日照时间按6h计算，求需太阳能电池板的最小面积．
28．张老师向同学们展示了一只具有高、低温两挡调节功能的自制电加热器，并告知其内部
电路由电阻丝R 、R 、和开关S 三个元件组成，两根电阻丝允许通过的最大电流均为1A，
1 2 1
R =10Ω，在不拆解加热器的情况下，小军用图1电路对其进行探究：他先闭合S ，电流表的
1 2
示数为0.24A；再闭合S ，电流表的示数变为0.84A，所用电源电压为6V．
1
（1）电阻丝R 的阻值为 Ω；
2
（2）若电源电压可调，闭合S 和S 后，为保证电路安全，求此电加热器允许消耗的最大电功
1 2
率；（3）张老师指导小军仅利用原有元件对该电加热器的内部电路进行改装，要求改装后的电加
热器须同时满足下列两个条件：
①具备高、低温两挡调节功能；
②在6V电源电压下，用高温挡给0.1kg的水加热14min，可使水温升高7.2℃，设电加热器消
耗的电能全部转化为水的内能．
请在图2虚线框中画出内部改装电路图，并通过计算说明．
