2016 年江苏省徐州市中考物理试卷
一、选择题（每小题3分，满分30分）
1、人们能分辨出笛子、钢琴等不同乐器的演奏声，主要是依据声音的（ ）
A、音调 B、响度 C、音色 D、声速
2、小明要制作如图所示的简易潜望镜，他需要下列器材中的（ ）
A、凸面镜 B、平面镜 C、凸透镜 D、凹透镜

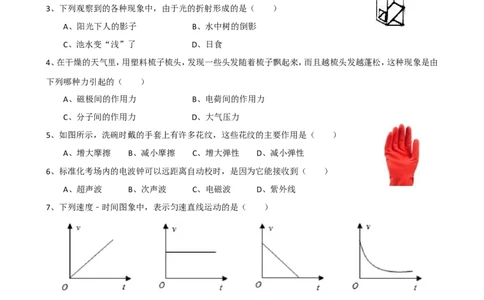

3、下列观察到的各种现象中，由于光的折射形成的是（ ）
A、阳光下人的影子 B、水中树的倒影
C、池水变“浅”了 D、日食
4、在干燥的天气里，用塑料梳子梳头，发现一些头发随着梳子飘起来，而且越梳头发越蓬松，这种现象是由
下列哪种力引起的（ ）
A、磁极间的作用力 B、电荷间的作用力
C、分子间的作用力 D、大气压力
5、如图所示，洗碗时戴的手套上有许多花纹，这些花纹的主要作用是（ ）
A、增大摩擦 B、减小摩擦 C、增大弹性 D、减小弹性
6、标准化考场内的电波钟可以远距离自动校时，是因为它能接收到（ ）
A、超声波 B、次声波 C、电磁波 D、紫外线
7、下列速度﹣时间图象中，表示匀速直线运动的是（ ）
A B C D
8、月球表面有很多陨石撞击造成的大大小小的陨石坑，关于造成陨石坑大小不一的因素，下列猜测不合理
的是（ ）
A、陨石的质量 B、陨石的撞击速度
C、被撞处的硬度 D、被撞处是否在阴影中
9、排球运动员发球时，把排球竖直向上抛起，在排球上升到最高点时，下列说法中错误的是（ ）
A、排球的动能为零 B、排球的重力势能最大
C、排球仍具有惯性 D、排球处于平衡状态
110、如图所示电路中，电源电压保持不变，先闭合开关S ，观察电流表、电压表的示数；再闭合开关S 、S ，电
1 2 3
表示数的变化情况正确的是（ ）
A、电流表示数变大，电压表示数变大
B、电流表示数变小，电压表示数变小
C、电流表示数变大，电压表示数变小
D、电流表示数变小，电压表示数变大
二、填空题（每小题3分，满分21分）
11、人说话时，把手指放在喉结处，会感到声带在 ，发出的声音在空气中以 的形式传播；
那些刺耳难听，令人厌烦的声音称为
12、汛期，上游的河水夹裹着比平时更多的泥沙，使得河水的密度变 ，对提坝的压强变 ，
说河水是运动的，选择的参照物是

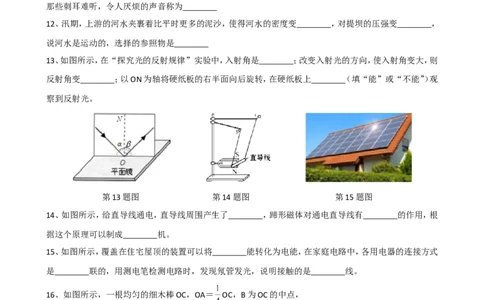

13、如图所示，在“探究光的反射规律”实验中，入射角是 ；改变入射光的方向，使入射角变大，则
反射角变 ；以ON为轴将硬纸板的右半面向后旋转，在硬纸板上 （填“能”或“不能”）观
察到反射光。
第13题图 第14题图 第15题图
14、如图所示，给直导线通电，直导线周围产生了 ，蹄形磁体对通电直导线有 的作用，根
据这个原理可以制成 机。
15、如图所示，覆盖在住宅屋顶的装置可以将 能转化为电能，在家庭电路中，各用电器的连接方式
是 联的，用测电笔检测电路时，发现氖管发光，说明接触的是 线。
16、如图所示，一根均匀的细木棒OC，OA＝ OC，B为OC的中点，
在C点施力将挂在A点的重为180N的物体匀速提升0.2m，木棒的机
械效率为90%，这里的木棒是一种简单机械，称为 ，提升该
物体做的有用功是 J，木棒重为 N（不计摩擦）。
17、小明端着盆泼水时，盆留在手中，水却泼了出去，请你解释这个现象。
2三、解答题（共6小题，满分49分）
18、按要求作图：
（1）如图甲所示，折射光线与主光轴平行，请画出相应的入射光线；
（2）如图乙所示，要用向下的力提升重物，请画出滑轮组绳子的绕法。

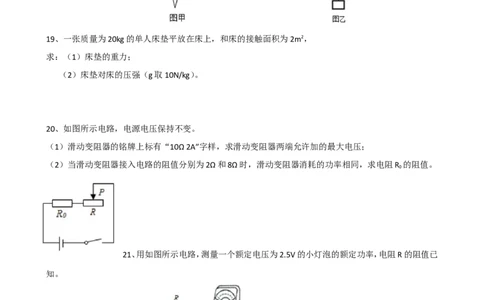

19、一张质量为20kg的单人床垫平放在床上，和床的接触面积为2m2，
求：（1）床垫的重力；
（2）床垫对床的压强（g取10N/kg）。
20、如图所示电路，电源电压保持不变。
（1）滑动变阻器的铭牌上标有“10Ω 2A”字样，求滑动变阻器两端允许加的最大电压；
（2）当滑动变阻器接入电路的阻值分别为2Ω和8Ω时，滑动变阻器消耗的功率相同，求电阻R 的阻值。
0
21、用如图所示电路，测量一个额定电压为2.5V的小灯泡的额定功率，电阻R的阻值已
知。
（1）请用笔画线代替导线把电路连接完整；
（2）在闭合开关前，应将滑动变阻器的滑片移到 端（填“左”或“右”）；
（3）闭合开关，移动滑动变阻器的滑片，使电压表示数为 V，此时灯泡正常发光；
（4）接下来应进行的实验步骤是：
322、如图甲所示，在观察水的沸腾实验中：
（1）在组装实验装置时，图乙中温度计放置正确的是

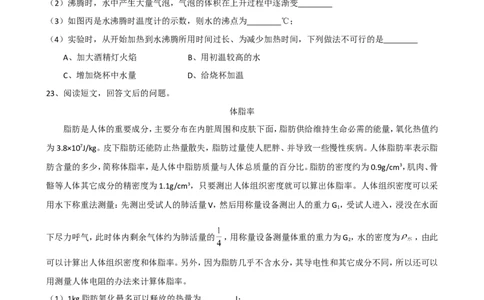

（2）沸腾时，水中产生大量气泡，气泡的体积在上升过程中逐渐变
（3）如图丙是水沸腾时温度计的示数，则水的沸点为 ℃；
（4）实验时，从开始加热到水沸腾所用时间过长、为减少加热时间，下列做法不可行的是
A、加大酒精灯火焰 B、用初温较高的水
C、增加烧杯中水量 D、给烧杯加温
23、阅读短文，回答文后的问题。
体脂率
脂肪是人体的重要成分，主要分布在内脏周围和皮肤下面，脂肪供给维持生命必需的能量，氧化热值约
为3.8×107J/kg。皮下脂肪还能防止热量散失，脂肪过量使人肥胖、并导致一些慢性疾病。人体脂肪率表示脂
肪含量的多少，简称体脂率，是人体中脂肪质量与人体总质量的百分比。脂肪的密度约为0.9g/cm3，肌肉、骨
骼等人体其它成分的精密度为1.1g/cm3，只要测出人体组织密度就可以算出体脂率。人体组织密度可以采
用水下称重法测量：先测出受试人的肺活量V，然后用称量设备测出人的重力G ，受试人进入，浸没在水面
1
下尽力呼气，此时体内剩余气体约为肺活量的 ，用称量设备测量体重的重力为G ，水的密度为 ，由此
2
可以计算出人体组织密度和体脂率。另外，因为脂肪几乎不含水分，其导电性和其它成分不同，所以还可以
用测量人体电阻的办法来计算体脂率。
（1）1kg脂肪氧化最多可以释放的热量为 J；
（2）比较脂肪和人体其他成分的物理属性，下列说法错误的是
A、密度较小 B、导热性较差 C、导电性较差 D、比热容较大
（3）人体组织密度的表达式为 ＝ （不用化简）；
（4）对过于肥胖无法自行浸没在水面下的人，可以采取什么措施进行水下称重？
42016年江苏省徐州市中考物理试卷参考答案与试题解析
一、选择题（共10小题，每小题3分，满分30分）
1． C．2． B．3． C．4． B．5． A．6． C．7． B．8． D．9． D．10． A．
二、填空题（共7小题，每小题3分，满分21分）
11．振动；声波；噪音．12．大；大；河岸．13．α；大；不能．14．磁场；力；电动；15．太阳能；并联；火．16．杠杆；
36；10．17．当泼水时，在手的作用下，盆停止运动，而水由于惯性仍然保持原来的运动状态，继续运动，就会
向外泼出去，而盆仍留在手上．
三、解答题（共6小题，满分0分）
18． 如图
19．答：（1）床垫的重力为200N；（2）压强为100Pa．
20．答：（1）最大电压为20V；（2）电阻R0的阻值为4Ω．
21．（1）略（2）左；（3）2.5；
（4）保持滑片的位置不动，断开开关，将电压表改接在定值电阻两端，再闭合开关，记下电压表的示数U′．
22．（1）D；（2）大；（3）100；（4）C．
23．（1）3.8×107；
（2）D；
（3）= ；
（4）要采取“助沉法”．抱着能使其下沉的重物．
52016 年江苏省徐州市中考物理试卷
参考答案与试题解析
一、选择题（共 10 小题，每小题 3 分，满分 30 分）
1．人们能分辨出笛子、钢琴等不同乐器的演奏声，主要是依据声音的（ ）
A．音调 B．响度 C．音色 D．声速
【考点】音调、响度与音色的区分．
【分析】声音是由物体的振动产生的；我们常用音色来区别不同乐器发出的声音．
【解答】解：音色反映了声音的品质和特色，不同发声体的材料、结构不同，发出声音的音色也就不
同．我们能区分不同乐器发出的声音，这是因为不同乐器发出声音的音色不同．
故选 C．
2．小明要制作如图所示的简易潜望镜，他需要下列器材中的（ ）
A．凸面镜 B．平面镜 C．凸透镜 D．凹透镜
【考点】平面镜的应用．
【分析】首先要弄清潜望镜的原理，是地上面的、远处的景物反射的光，照射到潜望镜上面这块平
面镜上，再反射到下面这块平面镜上，再反射到人的眼里，人就能从低处看见地上面的、远处的景
物．总之是平面镜成像．
【解答】解：潜望镜内部上下拐角处各安装一个平面镜，两块平面镜互相平行，都跟水平方向成 45
度角，影像通过两次反射使下面的一方就可以看到上面的影像．
故选 B．
3．下列观察到的各种现象中，由于光的折射形成的是（ ）
A．阳光下人的影子 B．水中树的倒影
C．池水变“浅”了 D．日食
【考点】光的折射现象及其应用．
【分析】（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的
形成、日食和月食等；
（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面
镜成像、玻璃等光滑物体反光都是光的反射形成的；
（3）光线在同种不均匀介质中传播或者从一种介质斜射入另一种介质时，光的传播方向发生改变，
这是光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的．
【解答】解：A、阳光下人的影子是由于光的直线传播形成的，不合题意；
B、水中树的倒影，是平面镜成像，是由于光的反射形成的，不合题意；
C、池水变“浅”了，是由于光经过水面时发生折射形成的，符合题意；
D、日食是由于光的直线传播形成的，不合题意．
故选 C．
64．在干燥的天气里，用塑料梳子梳头，发现一些头发随着梳子飘起来，而且越梳头发越蓬松这种现
象是由下列哪种力引起的（ ）
A．磁极间的作用力 B．电荷间的作用力
C．分子间的作用力 D．大气压力
【考点】电荷间的相互作用规律．
【分析】（1）电荷间的相互作用规律是：同种电荷相互排斥，异种电荷相互吸引；
（2）摩擦现象生活中很常见，晚上睡觉前脱衣服时有火花；衣服上易沾有灰尘；梳子梳头发，头发
随梳子飘起来等．
【解答】解：用塑料梳子梳头发时，塑料梳子与头发相互摩擦，发生了电荷的转移，从而使梳子和头
发分别带上异种电荷而互相吸引，所以随着梳子飘起来；头发带上同种电荷而互相排斥，所以头发
越梳越蓬松，这是电荷间的作用力作用的结果．
故选 B．
5．如图所示，洗碗时戴的手套上有许多花纹，这些花纹的主要作用是（ ）
A．增大摩擦 B．减小摩擦 C．增大弹性 D．减小弹性
【考点】增大或减小摩擦的方法．
【分析】增大摩擦力的方法：在接触面粗糙程度一定时，通过增大压力来增大摩擦力；在压力一定
时，通过增大接触面的粗糙程度来增大摩擦力．
【解答】解：如图所示，洗碗时戴的手套上有许多花纹，这些花纹的主要作用是在压力一定时，通过
增大接触面的粗糙程度来增大摩擦力．
故选 A．
6．标准化考场内的电波钟可以远距离自动校时，是因为它能接收到（ ）
A．超声波 B．次声波 C．电磁波 D．紫外线
【考点】电磁波的传播．
【分析】无线电波是电磁波，电波钟表接收的是电磁波．
【解答】解：电波钟是在石英电子钟表内增加了接收无线电长波信号的特殊元件，它接收天文台地
面发射站发送的标准授时信号，无线电长波是电磁波，所以它接收天文台地面发射站发送的标准
授时信号是电磁波；
故选 C．
7．下列速度﹣时间图象中，表示匀速直线运动的是（ ）
7A． B． C． D．
【考点】匀速直线运动．
【分析】匀速直线运动是物体沿着直线快慢不变的运动，其速度大小保持不变．
【解答】解：在四个选项中，横轴均表示时间，纵轴均表示速度；
做匀速直线运动的物体，速度一定，不随时间变化，故 v﹣t 图象是平行于横轴的直线．
故选 B．
8．月球表面有很多陨石撞击造成的大大小小的陨石坑，关于造成陨石坑大小不一的因素，下列猜
测不合理的是（ ）
A．陨石的质量 B．陨石的撞击速度
C．被撞处的硬度 D．被撞处是否在阴影中
【考点】动能的影响因素；力的作用效果．
【分析】力可以使物体发生形变，而坑的大小体现了力的作用效果．这与陨石的动能大小有直接关
系，同时与被撞处的硬度也有直接关系，结合自己的想象可逐一判断．
【解答】解：A、陨石的质量越大，在速度相同时动能就越大，在撞击时做功越多，所以造成的坑会越
大，因此这一猜测合理；
B、陨石的撞击速度越大，在质量相同时动能就越大，在撞击时做功越多，所以造成的坑会越大，因
此这一猜测合理；
C、被撞处的硬度越大，越不容易形变，相反，被撞处的硬度越小，则越容易形变，所以被撞处的硬
度会影响陨石坑的大小，因此这一猜想合理；
D、被撞处是否在阴影中不会造成力的作用效果的不同，故与之无关，因此这一猜测不合题意．
故选 D．
9．排球运动员发球时，把排球竖直向上抛起，在排球上升到最高点时，下列说法中错误的是
（ ）
A．排球的动能为零 B．排球的重力势能最大
C．排球仍具有惯性 D．排球处于平衡状态
【考点】动能和势能的大小变化；惯性；平衡状态的判断．
【分析】（1）动能大小与物体的质量、速度有关；
（2）重力势能与物体的质量、高度有关；
（3）一切物体都有惯性；
（4）据二力平衡的条件判断即可．
【解答】解：A、排球竖直向上抛起，在排球上升到最高点时，速度为零，所以动能为零，故 A 正确；
B、此时处于最高点，高度最大，重力势能最大，故 B 正确；
8C、一切物体在任何情况下，都有惯性，所以此时也有惯性，故 C 正确；
D、此时排球只收到重力的作用，所以不是平衡力，故此时并不处于平衡状态，故 D 错误；
故选 D．
10．如图所示电路中，电源电压保持不变，先闭合开关 S ，观察电流表、电压表的示数；再闭合开关
1
S 、S ，电表示数的变化情况正确的是（ ）
2 3
A．电流表示数变大，电压表示数变大
B．电流表示数变小，电压表示数变小
C．电流表示数变大，电压表示数变小
D．电流表示数变小，电压表示数变大
【考点】欧姆定律的应用．
【分析】闭合开关 S 时，R 与 R 串联，电流表测电路中电流，电压表测 R 两端电压；
1 2 3 2
再闭合开关 S 、S 时，R 与 R 并联，电流表测干路电流，电压表测电源电压，根据电路特点和欧姆
2 3 1 2
定律分析判断电表的示数变化即可．
【解答】解：
由图知，闭合开关 S 时，R 与 R 串联，电流表测电路中电流，电压表测 R 两端电压，
1 2 3 2
由串联电路的电压特点知：U=U +U ；
2 3
所以 U＞U ，
2
再闭合开关 S 、S 时，R 与 R 并联，电压表测电源电压，所以电压表示数与前者相比变大；
2 3 1 2
串联电路中总电阻等于各部分电阻之和，总电阻大于各部分电阻；
并联电路中总电阻的倒数等于各支路电阻倒数之和，总电阻小于各支路电阻，
所以再闭合开关 S 、S 后，电路的总电阻减小，电源电压保持不变，由 I= 可知电路中电流变大，
2 3
即电流表示数变大．
综上所述：BCD 错误，A 正确．
故选 A．
二、填空题（共 7 小题，每小题 3 分，满分 21 分）
11．人说话时，把手指放在喉结处，会感到声带在 振动 ，发出的声音在空气中以 声波 的形
式传播；那些刺耳难听，令人厌烦的声音称为 噪音 ．
【考点】声音的产生；声音的传播条件；噪声及来源．
【分析】（1）一切发声的物体都在振动；
（2）声音在空气中以波的形式传播；
（3）有的声音听起来杂乱刺耳，我们称这类声音为噪声，噪声是由物体做无规则振动产生的．
【解答】解：（1）一切发声的物体都在振动，人说话时声带振动；
（2）声音在空气中以波的形式传播；
（3）噪音是发声体无规则振动产生的声音，从环境保护角度凡是妨碍人们正常工作、学习和休息的
声音都是噪声，噪声听起来令人烦躁．
9故答案为：振动；声波；噪音．
12．汛期，上游的河水狭裹着比平时更多的泥沙，使得河水的密度变 大 ，对提坝的压强变 大
，说河水是运动的，选择的参照物是 河岸 ．
【考点】密度及其特性；参照物及其选择；液体的压强的特点．
【分析】①河水中的泥沙含量增加，根据公式 ρ= 可知密度的变化，河水密度变化；
②根据公式 p=ρgh 可知河水对堤坝的压强的变化；
③研究物体的运动情况时，首先要选取一个物体作为标准，这个被选作标准的物体叫做参照物．研
究对象的运动情况是怎样的，就看它与参照物的相对位置是否变化．
【解答】解：泥沙含量增加，水的体积不变，根据公式 ρ= 可知河水的密度变大；
河水的密度变大，根据公式 p=ρgh 可知河水对堤坝的压强变大；
相对于河岸，流动的河水位置不断变化，是运动的，所以形状的参照物是河岸．
故答案为：大；大；河岸．
13．如图所示，在“探究光的反射规律”实验中，入射角是 α ；改变入射角光的方向，使入射角
变大，则反射角变 大 ；以 ON 为轴将硬纸板的右半面向后旋转，在硬纸板上 不能 （填
“能”或“不能”）观察到反射光．
【考点】光的反射定律．
【分析】（1）入射光线和法线的夹角是入射角，反射光线与法线的夹角是反射角；
（2）在光的反射时，反射角等于如射角；
（3）根据是否能看到光线可以探究反射光线、入射光线和法线是否在同一平面内．
【解答】解：在“探究光的反射规律”实验中，∠α 是入射光线和法线的夹角，所以是入射角；在光
的反射时，入射角和反射角相等，所以使入射角变大，则反射角变大；以 ON 为轴线，把纸板 F 向后
缓慢旋转一个角度，在白纸板上不能看到反射光线，是因为纸板 OB 面和反射光线以及法线不在同
一个平面上．
故答案为：α；大；不能．
14．如图所示，给直导线通电，直导线周围产生了 磁场 ，蹄形磁体对通电直导线有 力 的作
用，根据这个原理可以制成 电动 机．
10【考点】通电直导线周围的磁场；磁场对通电导线的作用．
【分析】（1）据奥斯特实验可知，通电导线周围存在着磁场；
（2）通电导线在磁场中受力的作用，其所受力的方向与电流的方向和磁场的方向有关，利用该原理
制成了电动机．
【解答】解：据课本可知，给直导线通电，直导线周围产生了磁场；
如图所示，若直导线中有电流通过，其恰好处于磁场中，即此时会受力运动，即电动机就是利用该
原理制成的．
故答案为：磁场；力；电动；
15．如图所示，覆盖在住宅屋顶的装置可以将 太阳能 能转化为电能，在家庭电路中，各用电器
的连接方式是 并联 联的，用测电笔检测电路时，发现氖管发光，说明接触的是 火 线．
【考点】太阳能的转化；串联电路和并联电路的辨别；家庭电路工作电压、零线火线的辨别方法．
【分析】（1）太阳能电池是把太阳能转化为电能；
（2）照明电路中，各用电器之间是并联的，开关与它所控制的用电器之间是串联的；
（3）使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接
触零线时氖管不发光．
【解答】解：
（1）太阳能电池能把太阳能转化为电能；
（2）家庭电路中各用电器之间是并联的，这样可以相互不影响，可以独立工作；
（3）使用测电笔时，手指要接触笔尾的金属体，笔尖接触电线，若氖管发光，说明测电笔接触的是
火线．
故答案为：太阳能；并联；火．
16．如图所示，一根均匀的细木棒 OC，OA= OC，B 为 OC 的中点，在 C 点施力将挂在 A 点的重
为 180N 的物体匀速提升 0.2m，木棒的机械效率为 90%，这里的木棒是一种简单机械，称为 杠
杆 ，提升该物体做的有用功是 3 6 J，木棒重为 1 0 N（不计摩擦）．
11【考点】机械效率的计算．
【分析】简单机械包括杠杆、斜面等，根据图示可知该机械的名称；
根据 W =Gh 可求出有用功；根据 η= = 和 W =G h′可求出木棒的重力．
有 额 木
【解答】解：根据图示可知，木棒可以绕 O 点转动，故该木棒相当于杠杆；
有用功：W =Gh=180N×0.2m=36J；
有
因为 OA= OC，B 为 OC 的中点，所以 OB=2OA；故当物体上升 0.2m 时，B 点将上升 0.4m；
不计摩擦，由 η= = 和 W =G h′可得：
额 木
90%= ，
解得 G =10N．
木
故答案为：杠杆；36；10．
17．小明端着盆泼水时，盆留在手中，水却泼了出去，请你解释这个现象．
【考点】惯性现象．
【分析】一切物体都具有惯性（物体保持原来的运动状态不变的性质），据此解答．
【解答】答：当泼水时，在手的作用下，盆停止运动，而水由于惯性仍然保持原来的运动状态，继续
运动，就会向外泼出去，而盆仍留在手上．
三、解答题（共 6 小题，满分 0 分）
18．按要求作图：
（1）如图甲所示，折射光线与主光轴平行，请画出相应的入射光线．
（2）如图乙所示，要用向下的力提升重物，请画出滑轮组绳子的绕法．
【考点】透镜的光路图；滑轮组的设计与组装．
【分析】（1）在作凸透镜或凹透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来
作图．
（2）根据向下用力的要求先确定绳子的末端，然后顺次绕线．
【解答】解：（1）过焦点的光线经凸透镜折射后折射光线平行于主光轴，如下图所示；
（2）根据拉力方向向下先确定末端拉力，然后依次绕线，如下图所示：
1219．一张质量为 20kg 的单人床垫平放在床上，和床的接触面积为 2m2，求：（1）床垫的重力；（2）
床垫对床的压强（g 取 10N/kg）．
【考点】重力的计算；压强的大小及其计算．
【分析】（1）已知质量，利用 G=mg 计算床垫的重力；
（2）床垫对床的压力等于床垫的重力，利用 p= 计算床垫对床的压强．
【解答】解：（1）床垫的重力：
G=mg=20kg×10N/kg=200N；
（2）床垫对床的压力：F=G=200N，
床垫对床的压强：
p= = =100Pa．
答：（1）床垫的重力为 200N；
（2）床垫对床的压强为 100Pa．
20．如图所示电路，电源电压保持不变．
（1）滑动变阻器的铭牌上标有“10Ω 2A”字样，求滑动变阻器两端允许加的最大电压．
（2）当滑动变阻器接入电路的阻值分别为 2Ω 和 8Ω 时，滑动变阻器消耗的功率相同，求电阻 R 的
0
阻值．
【考点】欧姆定律的应用；电功率的计算．
【分析】（1）明确滑动变阻器的铭牌的含义，由欧姆定律计算滑动变阻器两端允许加的最大电压；
（2）由图知，R 与 R 串联，由串联电路特点、欧姆定律和 P=I2R 表示出滑动变阻器消耗的功率，根
0
据两次变阻器功率相同联立计算 R 的阻值．
0
【解答】解：
（1）“10Ω 2A”的含义是：滑动变阻器的最大阻值为 10Ω，允许通过的最大电流为 2A，
由 I= 可得，滑动变阻器两端允许加的最大电压：U =I R =2A×10Ω=20V；
滑大 大 滑大
（2）由图知，R 与 R 串联，
0
13由串联电路特点和欧姆定律可得两次电路中电流：
I= = ，I′= ，
两次滑动变阻器消耗的功率相同，即 P =P ′，
R R
根据 P=I2R 可得：（ ）2×2Ω=（ ）2×8Ω，
解得：R =4Ω．
0
答：（1）滑动变阻器两端允许加的最大电压为 20V；
（2）电阻 R 的阻值为 4Ω．
0
21．用如图所示电路，测量一个额定电压为 2.5V 的小灯泡的额定功率，电阻 R 的阻值已知．
（1）请用笔画线代替导线把电路连接完整．
（2）在闭合开关前，应将滑动变阻器的滑片移到 左 端（填“左”或“右”）．
（3）闭合开关，移动滑动变阻器的滑片，使电压表示数为 2. 5 V，此时灯泡正常发光．
（4）接下来应进行的实验步骤是： 保持滑片的位置不动，断开开关，将电压表改接在定值电阻两
端，再闭合开关，记下电压表的示数 U ．
【考点】电功率的测量；欧姆定律的应用．
【分析】（1）测量一个额定电压为 2.5V 的小灯泡的额定功率，电压表应并联在灯的两端；
（2）闭合开关前，滑动变阻器连入电路中的电阻最大；
（3）根据额定功率的定义作答；
（4）还要测出灯正常工作时通过的电流，根据串联电路电流的特点，所以，测得此时定值电阻的电
压，由欧姆定律即可求出灯正常工作时的电流．
【解答】解：（1）灯在额定电压下的功率为额定功率，将电压表并联在灯的两端，如图所示：
（2）闭合开关前，滑动变阻器连入电路中的电阻最大，因滑片右边电阻丝连入电路，故应将滑片置
于左端．
（3）闭合开关，移动滑动变阻器的滑片，使电压表示数为 2.5V，此时灯泡正常发光；
14（4）保持滑片的位置不动，断开开关，将电压表改接在定值电阻两端，再闭合开关，记下电压表的
示数 U′．故答案为：（1）如上图所示；
（2）左；
（3）2.5；
（4）保持滑片的位置不动，断开开关，将电压表改接在定值电阻两端，再闭合开关，记下电压表的
示数 U′．
22．如图甲所示，在观察水的沸腾实验中．
（1）在组装实验装置时，图乙中温度计放置正确的是 D ．
（2）沸腾时，水中产生大量气泡，气泡的体积在上升过程中逐渐变 大 ．
（3）如图丙是水沸腾时温度计的示数，则水的沸点为 10 0 ℃．
（4）实验时，从开始加热到水沸腾所用时间过长、为减少加热时间，下列做法不可行的是 C ．
A．加大酒精灯火焰 B．用初温较高的水
C．增加烧杯中水量 D．给烧杯加温．
【考点】探究水的沸腾实验．
【分析】（1）温度计的玻璃泡完全浸没在被测液体中，不要碰到容器底和容器壁．
（2）水沸腾之前，水下层的温度高于上层的水温，气泡上升过程中，气泡中的水蒸气遇冷液化成水，
气泡变小；水沸腾时，整个容器中水温相同，水内部不停的汽化，产生大量的水蒸气进入气泡，气
泡变大．
（3）为能正确的进行温度计读数，首先要认清温度计的分度值．
（4）从给水开始加热到水沸腾需要的时间比较长，根据 Q=cm△t 知，可能是水的质量太大，可能是
水的初温太低，可能是火力不足等等．
【解答】解：（1）如图，A 的玻璃泡碰到容器壁；B 的玻璃泡没有完全浸没在被测液体中；C 的玻璃
泡碰到容器底；D 的使用是正确的．
（2）水沸腾时，整个容器中水温相同，水内部不停的汽化，产生大量的水蒸气进入气泡，气泡变大．
（3）由图可知，温度计的分度值为 1℃，所以温度计的读数为 100℃．
（4）从给水开始加热到水沸腾需要的时间比较长，根据 Q=cm△t 知，可能是水的质量太大，可能是
水的初温太低，可能是火力不足等等．
为减少加热时间，可以加大酒精灯火焰，用初温较高的水，给烧杯加温等，只有增加烧杯中水量不
可行．
故答案为：（1）D；（2）大；（3）100；（4）C．
23．阅读短文，回答文后的问题．
体脂率
脂肪是人体的重要成分，主要分布在内脏周围和皮肤下面，脂肪供给维持生命必需的能量，氧化热
值约为 3.8×107J/kg，皮下脂肪还能防止热量散失，脂肪过量使人肥胖、并导致一些慢性疾病，人体
脂肪率表示脂肪含量的多少、简称体脂率，是人体中脂肪质量与人体总质量的百分比，脂肪的密度
约为 0.9g/cm3、肌肉、骨骼等人体其他成分的精密度为 1.1g/cm3，只要测出人体组织密度就可以
15算出体脂率，人体阻值密度可以采用水下称重法测量：先测出受试人的肺活量 V，然后用称量设备
测出人的重力 G ，受试人进入，浸没在水面下尽力呼气，此时体内剩余气体约为肺活量的 ，用称
1
量设备测量体重的重力为 G ，水的密度为 ρ ．由此可以计算出人体阻值密度和体脂率，另外，因
2 水
为脂肪几乎不含水分，其导电性和其他成分不同，所以还可以用测量人体电阻的办法来计算体脂
肪率．
（1）1kg 脂肪氧化最多可以释放的热量为 3.8×1 0 7 J．
（2）比较脂肪和人体其他成分的物理属性，下列说法错误的是 D ．
A．密度较小 B．导热性较差 C．导电性较差 D．比热容较大
（3）人体组织密度的表达式为 ρ = （不用化简）．
人
（4）对过于肥胖无法自行浸没在水面下的人，可以采取什么措施进行水下称重？
【考点】密度的计算．
【分析】（1）知道脂肪的质量和氧化热值，根据 Q=mq 求出脂肪氧化最多可以释放的热量；
（2）根据题目中提供的信息及所学知识即可判断各选项得出答案；
（3）根据 G=mg 求出受试人的质量，再利用称重法 F =G ﹣G 和阿基米德原理求出受试人排开水
浮 1 2
的体积表达式，
进而得出人体组织的体积，然后根据 ρ= 即可得出人体组织密度的表达式；
（4）对于上浮的物体，要采取“助沉法”．
【解答】解：（1）1kg 脂肪氧化最多可以释放的热量：
Q=mq=1kg×3.8×107J/kg=3.8×107J．
（2）A、脂肪的密度约为 0.9g/cm3，肌肉、骨骼等人体其他成分的精密度为 1.1g/cm3，
所以脂肪比人体其他成分密度小，故 A 正确；
B、皮下脂肪能防止热量散失，说明脂肪的导热性差，故 B 正确；
C、因为脂肪几乎不含水分，所以其导电性较差，故 C 正确；
D、因为题目中没有介绍脂肪与肌肉、骨骼等人体其他成分比热容，所以无法比较比热容的大小，
故 D 错误．
故选：D．
（3）用称量设备测出人的重力 G ，
1
则受试人的质量 m = ，
人
受试人浸没在水面下受到的浮力：
F =G ﹣G ，
浮 1 2
由 F =ρ gV 得，受试人排开水的体积：
浮 水 排
V = = ，
排
16此时体内剩余气体约为肺活量的 ，即：V = V，
气体
则人体组织的体积：
V =V ﹣V = ﹣ V，
人 排 气体
所以人体组织密度的表达式：
ρ = = ．
人
（4）要测量过于肥胖无法自行浸没在水面下的重力，可以采取的措施是：抱着能使其下沉的重物．
故答案为：（1）3.8×107；
（2）D；
（3）= ；
（4）抱着能使其下沉的重物．
17
