2017 年湖北省武汉市中考物理试卷
一、选择题

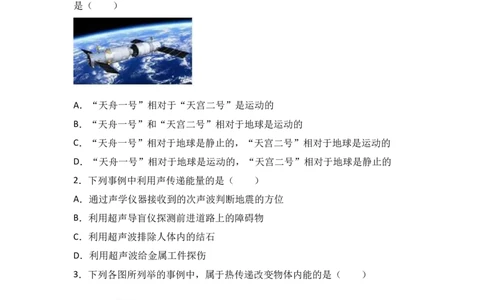

1．2017年4月22日，天舟一号货运飞船与天宫二号空间实验室首次完成自动交
会对接，如图所示，“天舟一号”与“天宫二号”对接完成后，下列说法正确的
是（ ）
A．“天舟一号”相对于“天宫二号”是运动的
B．“天舟一号”和“天宫二号”相对于地球是运动的
C．“天舟一号”相对于地球是静止的，“天宫二号”相对于地球是运动的
D．“天舟一号”相对于地球是运动的，“天宫二号”相对于地球是静止的
2．下列事例中利用声传递能量的是（ ）
A．通过声学仪器接收到的次声波判断地震的方位
B．利用超声导盲仪探测前进道路上的障碍物
C．利用超声波排除人体内的结石
D．利用超声波给金属工件探伤
3．下列各图所列举的事例中，属于热传递改变物体内能的是（ ）
A． 对试管加热，管内水温升高
第1页（共30页）B． 冬天搓手，手会变暖
C． 从滑梯滑下，臀部发热
D． 迅速压下活塞，筒内气温升高

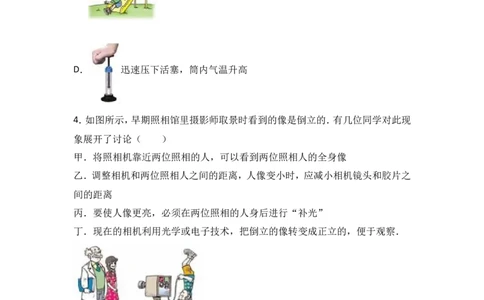

4．如图所示，早期照相馆里摄影师取景时看到的像是倒立的．有几位同学对此现
象展开了讨论（ ）
甲．将照相机靠近两位照相的人，可以看到两位照相人的全身像
乙．调整相机和两位照相人之间的距离，人像变小时，应减小相机镜头和胶片之
间的距离
丙．要使人像更亮，必须在两位照相的人身后进行“补光”
丁．现在的相机利用光学或电子技术，把倒立的像转变成正立的，便于观察．
A．甲与乙 B．甲与丙 C．乙与丁 D．丙与丁
5．空气的成分按体积计算，氮气约占78%，氧气约占21%，根据下表中一些气体
密度估算你所在教室里空气的质量，合理的是（ ）
一些气体的密度（0℃，标准大气压）
物质 氮气 氧气 二氧化碳 氢气
第2页（共30页）密度/（kgm﹣3） 1.25 1.43 1.98 0.09
A．20kg B．200kg C．1000kg D．2.0×105kg
6．如图所示，让钢球从斜槽上由静止滚下，钢球运动到水平面上碰到静止的木块
后，能将木块撞出一段距离．下列说法正确的是（不计空气阻力）（ ）
A．钢球能从斜槽上滚下是因为它具有惯性
B．木块被撞得越远，说明钢球对木块做的功越多
C．钢球在斜槽上向下滚动时，它的机械能越来越大
D．木块被撞出一段距离，说明物体的运动需要力来维持

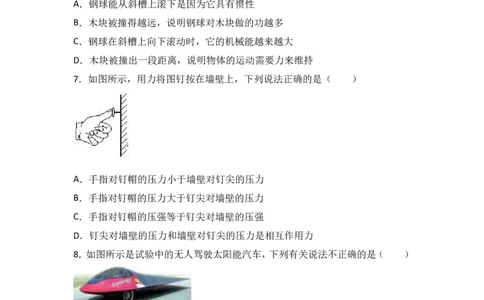

7．如图所示，用力将图钉按在墙壁上，下列说法正确的是（ ）
A．手指对钉帽的压力小于墙壁对钉尖的压力
B．手指对钉帽的压力大于钉尖对墙壁的压力
C．手指对钉帽的压强等于钉尖对墙壁的压强
D．钉尖对墙壁的压力和墙壁对钉尖的压力是相互作用力
8．如图所示是试验中的无人驾驶太阳能汽车，下列有关说法不正确的是（ ）
A．太阳能是一种不可再生能源
B．太阳能电池将太阳能直接转化为电能
C．测试人员可以通过电磁波远程操控汽车
D．太阳能汽车在快速行驶时对地面的压力比静止时小
9．如图所示，在“探究什么情况下磁可以生电”的实验中，保持磁体不动，下列
现象描述正确的是（ ）
第3页（共30页）A．导线ab竖直向上运动时，电流表指针会偏转
B．导线ab竖直向下运动时，电流表指针会偏转
C．导线ab从图中所示位置斜向上运动时，电流表指针不会偏转
D．导线ab分别水平向右和水平向左运动时，电流表指针偏转的方向相反
10．关于家庭电路及安全用电，下列说法正确的是（ ）
A．低于220V的电压对人体都是安全的
B．只有人体接触带电体时才会发生触电事故
C．试电笔是用来测试物体是带正电还是带负电的
D．用电器使用三线插头是防止漏电而采取的安全措施
11．如图所示是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置
两个透明容器中密封着等量的空气，通电一段时间后，右侧U形管中液面高度差
比左侧的大．下列说法正确的是（ ）
A．左侧容器中电阻丝的阻值比右侧容器中的大
B．该装置用来探究电流通过导体产生的热量跟电流大小的关系
C．该装置可以用来探究电流通过导体产生热量跟通电时间的关系
D．U形管中液面高度发生变化是因为U形管中液体的热胀冷缩造成的
12．如图所示，电源电压U保持不变，灯泡L标有“6V 3W”字样．当开关S ，S 都
1 2
闭合，滑片P移到最左端时，电流表的示数为I，电压表V 、V 和V 的示数分别为
1 2 3
U 、U 和U ，R1消耗的功率为P ，电路消耗的总功率为P；当开关S 闭合，S 断开，
1 2 3 1 1 2
滑片P移到最右端时，电流表的示数为I′，电压表V 、V 和V 的示数分别为U ′、
1 2 3 1
U ′和U ′，R 消耗的功率为P ′，电路消耗的总功率为P′．此时灯泡L恰好正常发光．
2 3 1 1
已知U ：U =2：3，U ′：U ′=5：2． 下列表达式不正确的是（ ）
1 3 1 3
第4页（共30页）A． = ， = B． = ， =
C． = ， = D． = ， =
二、非选择题
13．今年举行的武汉马拉松吸引了两万多名国内外选手参赛．如图为选手们通过
建成通车60周年的武汉长江大桥时的情景．半程马拉松距离约21km，排名第一
的选手用时约70min，这名选手跑完半程马拉松的平均速度为 m/s．赛前
气象部门实施人工降雨，有效减轻了赛事当天降雨量．人工降雨的方式之一是将
干冰投撒到云层中，干冰 时从周围吸收大量的热，使空气中的水蒸气
成小水滴或 成小冰晶，下落而形成雨．
14．如图所示是一种水位自动报警器的原理图．水位没有达到金属块A时，灯
亮；水位达到金属块A时，由于一般的水是 ，灯 亮．
15．图1是“比较不同物质吸热的情况”的实验装置．两个相同的烧杯中分别装
第5页（共30页）有质量相等的水和食用油．
（1）选用两个相同规格的电加热器加热，目的是使水和食用油在相等时间内
．
（2）实验过程中温度计的玻璃泡不要碰到烧杯和 ．
（3）图 2中能合理反映该实验结果的图象是 （选填“甲”“乙”或
“丙”）．
16．某同学利用如图所示的实验装置探究平面镜成像的特点．
（1）在水平桌面上铺一张白纸，纸上竖立一块透明玻璃板．把蜡烛A点燃放在玻
璃板的前面，该同学应在玻璃板 （选填“前面”或“后面”）观察蜡烛A
经玻璃板 （选填“反射”或“折射”）所成的像．
（2）再拿一支外形相同但 的蜡烛B放在玻璃板后面移动，直到看上去跟
蜡烛A的像 ．
（3）该同学体会到用玻璃板代替平面镜，成像虽没有平面镜清晰，但能观察到蜡
烛 （选填“A”或“B”），便于确定像的位置．
17．如图所示是“研究影响滑动摩擦力大小的因素”的实验装置．
实验中用到了一个弹簧测力计、一个木块、一个砝码、两个材料相同
但表面粗糙程度不同的长木板．
（1）将木块放在水平长木板上，用弹簧测力计匀速拉动木块，使木块沿长木板做
匀速直线运动．这样，读出弹簧测力计所示的 拉力就可以得到 之
间的滑动摩擦力．
（2）在乙实验中砝码随着木块一起做匀速直线运动，请画出此时砝码受力的示意
第6页（共30页）图．
（3）由 两次实验可以得出结论：滑动摩擦力的大小跟接触面的粗燥程度
有关．
18．某同学利用图甲所示的电路探究电流与电阻的关系，实验中电源电压保持3V
不变，定值电阻的阻值分别为5Ω、10Ω、15Ω和20Ω．
（1）该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导
线；
（2）正确连接电路后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑片，此时
电流表的示数如图乙所示；接着将5Ω的电阻换成其他阻值的定值电阻进行实验，
每次观察到电压表的示数为 V时，记录电流表的示数．
（3）几次实验中记录电表示数时，定值电阻消耗的最大功率为 W，此时滑
动变阻器接入电路的阻值为 Ω．
19．三峡升船机是目前世界上技术最难、规模最大的升船机．过往船只驶入升船
机中装满水的船厢后，可以竖直升降，大大缩短船只过坝的时间，为了确保运行
的安全性，工程师们建造三峡升船机前设计、比对了多种升降船厢的方式．“水
力浮筒式”也是其中一种受到广泛关注的升降船厢方式，下图是它的工作原理图
当进水阀关闭、排水阀打开时，竖井中水位下降，两个相同的浮筒也随之下降，船
厢就会上升；反之船厢就会下降．
已知船厢装满水后船厢和水的总质量为 1.55×107kg，每个浮筒的质量为
1.8×107kg，求：
第7页（共30页）（1）若升船机承载着装满水的船厢匀速竖直下行100m，则重力对船厢和船厢里
的水做的功共是多少J？
（2）当质量为2×106kg的船只驶入装满水的船厢，船厢上升到与上游水位相平时
（即图中所示位置），进水阀、排水阀都关闭，此时每个浮筒排开水的体积是多少
m3？（不计钢绳和滑轮的重力及摩擦）．
第8页（共30页）2017年湖北省武汉市中考物理试卷
参考答案与试题解析
一、选择题
1．2017年4月22日，天舟一号货运飞船与天宫二号空间实验室首次完成自动交
会对接，如图所示，“天舟一号”与“天宫二号”对接完成后，下列说法正确的
是（ ）
A．“天舟一号”相对于“天宫二号”是运动的
B．“天舟一号”和“天宫二号”相对于地球是运动的
C．“天舟一号”相对于地球是静止的，“天宫二号”相对于地球是运动的
D．“天舟一号”相对于地球是运动的，“天宫二号”相对于地球是静止的
【考点】53：运动和静止的相对性．
【分析】在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参
照物发生变化，则运动，不发生变化，则静止．
【解答】解：A、“天舟一号”与“天宫二号”成功对接后，它们之间没有位置变化，
所以是相对静止的．故A错误；
B、C、D、“天舟一号”与“天宫二号”成功对接后，它们之间相对于地球有位置
变化，所以是运动的，故B正确；CD错误．
故选B．
2．下列事例中利用声传递能量的是（ ）
A．通过声学仪器接收到的次声波判断地震的方位
B．利用超声导盲仪探测前进道路上的障碍物
第9页（共30页）C．利用超声波排除人体内的结石
D．利用超声波给金属工件探伤
【考点】9N：声与能量．
【分析】声音可以传递信息，如：隆隆的雷声预示着一场可能的大雨，“声呐”的
利用、医用“B超”等；
声音能够传递能量，如：利用声波来清洗钟表等精细的机械，“超声波碎石”等．
【解答】解：A、通过声学仪器接收到的次声波等信息判断地震的方位，说明声音可
以传递信息，故A错误；
B、利用超声导盲仪探测前进道路上的障碍物，说明声音能够传递信息，故B错误；
C、利用超声波排除人体内的结石，说明声音能够传递能量，故C正确；
D、利用超声波给金属工件探伤，说明声音可以传递信息，故D错误．
故选C．
3．下列各图所列举的事例中，属于热传递改变物体内能的是（ ）
A． 对试管加热，管内水温升高
B． 冬天搓手，手会变暖
C． 从滑梯滑下，臀部发热
第10页（共30页）D． 迅速压下活塞，筒内气温升高
【考点】GA：热传递改变物体内能．
【分析】做功与热传递是改变物体内能的两种方式，做功过程是能量的转化过程，
热传递是能量的转移过程．
【解答】解：
A、对试管加热，管内水从酒精灯火焰上吸收热量水温升高，是通过热传递的方式
改变水的内能，故A正确；
B、冬天搓手，手会变暖，是克服摩擦做功机械能转化为内能的，是通过做功的方
式改变物体内能，故B错误；
C、从滑梯滑下，臀部与滑梯摩擦，机械能转化为内能，臀部发热，摩擦生热这是利
用做功来改变物体内能的，故C错误；
D、迅速压下活塞时，对筒内气体做功，机械能转化为内能，筒内气温升高，因此是
通过做功改变物体的内能，故D错误．
故选A．
4．如图所示，早期照相馆里摄影师取景时看到的像是倒立的．有几位同学对此现
象展开了讨论（ ）
甲．将照相机靠近两位照相的人，可以看到两位照相人的全身像
乙．调整相机和两位照相人之间的距离，人像变小时，应减小相机镜头和胶片之
间的距离
丙．要使人像更亮，必须在两位照相的人身后进行“补光”
丁．现在的相机利用光学或电子技术，把倒立的像转变成正立的，便于观察．
第11页（共30页）A．甲与乙 B．甲与丙 C．乙与丁 D．丙与丁
【考点】BE：生活中的透镜．
【分析】（1）凸透镜成像规律及其应用之一，当u＞2f，成倒立缩小实像，应用于照
相机，物体离凸透镜越近，物体经凸透镜所成的像越大，像离凸透镜越远．
（2）补光可以使照片的光亮更亮一些．
（3）现在的相机利用光学或电子技术，把倒立的像转变成正立的．
【解答】解：甲乙：若要照全身像，是要把成的像变小点，则应使像变小，要使像变
小，则必须使物距变大，所以应增大相机和两位照相人之间的距离，物距增大后，
像距跟着变小，故乙正确，甲错误；
丙：“补光”可以使照片更亮，但若要在两位照相的人身后进行“补光”，则像
的背景更亮，而不是人像更亮，故丙错误．
丁、现在的相机利用光学或电子技术，把倒立的像转变成正立的，便于观察，故丁
正确．
故选C．
5．空气的成分按体积计算，氮气约占78%，氧气约占21%，根据下表中一些气体
密度估算你所在教室里空气的质量，合理的是（ ）
一些气体的密度（0℃，标准大气压）
物质 氮气 氧气 二氧化碳 氢气
密度/（kgm﹣3） 1.25 1.43 1.98 0.09
A．20kg B．200kg C．1000kg D．2.0×105kg
【考点】2B：密度公式的应用．
【分析】根据氮气和氧气所占空气体积的百分比，结合氮气和氧气的密度，利用密
度公式得出空气质量的表达式，求得空气的密度，然后估算出所在教室的空气的
体积，再利用密度公式求得所在教室的空气的质量，最后与各选项对比即可做出
判断．
【解答】解：
设教室里空气的体积为V，为方便计算，空气中其他气体可忽略不计，
根据ρ= 可得，氮气的质量：m =ρ V，
氮 氮
第12页（共30页）氧气的质量：m =ρ V，
氧 氧
则空气的质量约为：m=ρ V+ρ V，
氮 氧
空气的密度约为：
ρ= = =ρ +ρ =1.25kg/m3× +1.43kg/m3×
氮 氧
=1.2753kg/m3，
一间教室的体积约为V=9m×6m×3m=162m3，
所以，教室里空气的质量约为：m′=ρV=1.2753kg/m3×162m3≈207kg．
只有B选项与此计算结果最为接近，故ACD错误，B正确．
故选B．
6．如图所示，让钢球从斜槽上由静止滚下，钢球运动到水平面上碰到静止的木块
后，能将木块撞出一段距离．下列说法正确的是（不计空气阻力）（ ）
A．钢球能从斜槽上滚下是因为它具有惯性
B．木块被撞得越远，说明钢球对木块做的功越多
C．钢球在斜槽上向下滚动时，它的机械能越来越大
D．木块被撞出一段距离，说明物体的运动需要力来维持
【考点】6L：惯性；EB：功的大小比较；FT：机械能．
【分析】（1）钢球能从斜槽上滚下是因为它受到重力的作用；
（2）根据W=Fs分析解答；
（3）影响动能的影响因素是物体的质量和物体运动的速度，影响重力势能的因素
是物体的质量和物体的高度，其中动能和势能统称为机械能．
（4）力是改变物体运动状态的原因，不是维持物体运动状态的原因．
第13页（共30页）【解答】解：
A、钢球能从斜槽上滚下是因为它受到重力的作用，而不是因为它具有惯性．故A
错误；
B、根据W=Fs可知，木块被撞得越远，说明钢球对木块做的功越多．故B正确；
C、钢球在斜槽上向下滚动时，不计空气阻力，但钢球还受到摩擦力作用，钢球滚
下时需要克服摩擦力做功，有一部分机械能转化为内能，所以，钢球的机械能会
减少．故C错误；
D、木块被撞出一段距离，是因为木块受到力的作用，其运动状态发生了变化，不
能说明物体的运动需要力来维持．故D错误．
故选B．
7．如图所示，用力将图钉按在墙壁上，下列说法正确的是（ ）
A．手指对钉帽的压力小于墙壁对钉尖的压力
B．手指对钉帽的压力大于钉尖对墙壁的压力
C．手指对钉帽的压强等于钉尖对墙壁的压强
D．钉尖对墙壁的压力和墙壁对钉尖的压力是相互作用力
【考点】81：压力及重力与压力的区别；6S：平衡力和相互作用力的区分；83：压强
大小比较．
【分析】利用以下知识分析解答：
（1）固体可以传递力；
（2）相互作用力的条件：大小相等、方向相反、作用在两个物体上，作用在同一条
直线上．
（3）根据p= 可知，压力相同时，受力面积越大，压强越小．
【解答】解：
第14页（共30页）B、固体可以传递压力，用手给钉帽施加压力，图钉会把这个力大小不变的传递给
墙壁，所以手指对钉帽的压力等于钉尖对墙壁的压力．故B错误；
C、手指对钉帽的压力等于钉尖对墙壁的压力，而钉帽的面积较大，即受力面积较
大，根据p= 可知，手指对钉帽的压强小于钉尖对墙壁的压强．故C错误；
D、钉尖对墙壁的压力和墙壁对钉尖的压力，它们大小相等、方向相反、作用在不
同物体上，是一对相互作用力，故D正确；
A、由BD的解答可知，手指对钉帽的压力等于钉尖对墙壁的压力，而钉尖对墙壁
的压力等于墙壁对钉尖的压力，所以，手指对钉帽的压力等于墙壁对钉尖的压力
故A错误
故选D．
8．如图所示是试验中的无人驾驶太阳能汽车，下列有关说法不正确的是（ ）
A．太阳能是一种不可再生能源
B．太阳能电池将太阳能直接转化为电能
C．测试人员可以通过电磁波远程操控汽车
D．太阳能汽车在快速行驶时对地面的压力比静止时小
【考点】K2：能源的分类；8K：流体压强与流速的关系；D2：电磁波的传播；KA：太阳
能的转化．
【分析】（1）像风能、太阳能、生物质能等都是能够源源不断的从自然界得到的能
源叫可再生能源；像化石能源、核能等短期内不能从自然界得到补充的能源叫不
可再生能源；
（2）太阳能电池把太阳能转化为电能；
（3）远程操控是靠发射电磁波来实传递信息的；
（4）车子静止在水平面上，车子对路面的压力等于重力，当流线型的车子快速行
驶时，产生升力，车子对地面压力减小．
第15页（共30页）【解答】解：
A、太阳能能够源源不断的从自然界得到的能源，是可再生能源，故A错误；
B、太阳能电池将太阳能转化为电能，故B正确；
C、试验中测试人员是通过电磁波远程操控太阳能汽车的，故C正确；
D、太阳能汽车外型是流线型，当汽车高速行驶时，相同时间内，空气经过上方的
路程比下方路程长，流速大，根据“流速越大压强越小”原理可知，流过汽车的
空气产生向上的压强差，所以汽车行驶时对地面压力比静止时小，故D正确．
故选A．
9．如图所示，在“探究什么情况下磁可以生电”的实验中，保持磁体不动，下列
现象描述正确的是（ ）
A．导线ab竖直向上运动时，电流表指针会偏转
B．导线ab竖直向下运动时，电流表指针会偏转
C．导线ab从图中所示位置斜向上运动时，电流表指针不会偏转
D．导线ab分别水平向右和水平向左运动时，电流表指针偏转的方向相反
【考点】CQ：产生感应电流的条件．
【分析】解答本题要求知道产生感应电流的条件，电磁感应现象原理告诉我们，闭
合电路的一部分导体在做切割磁感线运动时，会产生感应电流，由此可知产生电
流的条件之一是导体做切割磁感线运动．且所产生的感应电流的方向与磁场的方
向和导体运动的方向有关．
【解答】解：
A、导线ab竖直向上运动，即平行于磁感线运动，所以不能产生感应电流，电流表
指针不会偏转，故A错误；
B、导线ab竖直向下运动，即平行于磁感线运动，所以不能产生感应电流，电流表
指针不会偏转，故B错误；
C、导线ab从图中所示位置斜向上运动，此时导线ab做切割磁感线运动，所以在
第16页（共30页）电路中会有感应电流，电流表指针会偏转，故C错误；
D、导线ab分别水平向右和水平向左运动时，即在磁场方向不变的情况下，改变
导体的运动方向，感应电流的方向会改变，则电流表指针偏转的方向相反，故D
正确．
故选D．
10．关于家庭电路及安全用电，下列说法正确的是（ ）
A．低于220V的电压对人体都是安全的
B．只有人体接触带电体时才会发生触电事故
C．试电笔是用来测试物体是带正电还是带负电的
D．用电器使用三线插头是防止漏电而采取的安全措施
【考点】IV：安全用电原则．
【分析】（1）不高于36V的电压对人体才是安全的；
（2）安全用电的原则：不接触低压带电体，不靠近高压带电体．
（3）试电笔的作用是检验物体是否带电；
（4）三孔插座的第三个孔接地线，三脚插头的第三个脚接用电器金属外壳．
【解答】解：
A、经验证明，只有不高于36V的电压对人体才是安全的，故A错误；
B、人体不接触带电体时，也有可能发生触电事故，故B错误；
C、试电笔是用来测试物体是否带电，不能检测物体带正电还是带负电，故C错误；
D、家庭电路安装漏电保护器、用电器使用三线插头都是为了防止漏电而采取的
安全措施，故D正确．
故选D．

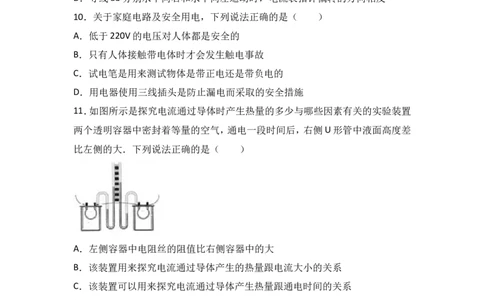

11．如图所示是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置
两个透明容器中密封着等量的空气，通电一段时间后，右侧U形管中液面高度差
比左侧的大．下列说法正确的是（ ）
第17页（共30页）A．左侧容器中电阻丝的阻值比右侧容器中的大
B．该装置用来探究电流通过导体产生的热量跟电流大小的关系
C．该装置可以用来探究电流通过导体产生热量跟通电时间的关系
D．U形管中液面高度发生变化是因为U形管中液体的热胀冷缩造成的
【考点】JH：焦耳定律．
【分析】（1）由焦耳定律Q=I2Rt可知，Q与I、R及t有关，故应采用控制变量法进
行分析；
（2）电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液
面高度差的变化来反映，这种研究方法叫转换法．
【解答】解：A、容器中的两个电阻丝串联，通过它们的电流I与通电时间t相同，由
焦耳定律Q=I2Rt可知，左边容器中的电阻小于右边容器中的电阻，故A错误；
B、C、在装置中，容器中的两个电阻丝串联，通过它们的电流I与通电时间t相同，
左边容器中的电阻与右边容器中的电阻，所以实验是为了探究电流产生的热量与
电阻大小的关系，故B错误，C正确；
D、U形管中液面高度发生变化是因为透明容器中密封着等量的空气的热胀冷缩
造成的，故D错误．
故选C．
12．如图所示，电源电压U保持不变，灯泡L标有“6V 3W”字样．当开关S ，S 都
1 2
闭合，滑片P移到最左端时，电流表的示数为I，电压表V 、V 和V 的示数分别为
1 2 3
U 、U 和U ，R1消耗的功率为P ，电路消耗的总功率为P；当开关S 闭合，S 断开，
1 2 3 1 1 2
滑片P移到最右端时，电流表的示数为I′，电压表V 、V 和V 的示数分别为U ′、
1 2 3 1
U ′和U ′，R 消耗的功率为P ′，电路消耗的总功率为P′．此时灯泡L恰好正常发光．
2 3 1 1
已知U ：U =2：3，U ′：U ′=5：2． 下列表达式不正确的是（ ）
1 3 1 3
第18页（共30页）A． = ， = B． = ， =
C． = ， = D． = ， =
【考点】IH：欧姆定律的应用；JA：电功率的计算．
【分析】当开关S ，S 都闭合，滑片P移到最左端时，R 、R 串联，已知电流表的示数
1 2 1 2
为I，电压表V 、V 和V 的示数分别为U 、U 和U ，R1消耗的功率为P ，电路消耗
1 2 3 1 2 3 1
的总功率为P，根据欧姆定律和电功率的有关公式分析解答；当开关S 闭合，S 断
1 2
开，滑片P移到最右端时，小灯泡L与R 串联，电流表的示数为I′，电压表V 、V 和
1 1 2
V 的示数分别为U ′、U ′和U ′，R 消耗的功率为P ′，电路消耗的总功率为P′，此时
3 1 2 3 1 1
灯泡L恰好正常发光，小灯泡两端的电压就是6V，可求此时电流，已知U ：U =2：
1 3
3，U ′：U ′=5：2，结合欧姆定律和电功率的有关公式分析解答．
1 3
【解答】解：当开关S ，S 都闭合，滑片P移到最左端时，R 、R 串联，
1 2 1 2
已知电流表的示数为I，由欧姆定律，I= ；
电压表V 、V 和V 的示数分别为U 、U 和U ，电压表V 测R 的电压，U =IR =
1 2 3 1 2 3 1 1 1 1
×R ；
1
电压表V 测R 的电压，U =IR = ×R ；
2 2 2 2 2
由于L被短路，电压表V 测R 的电压；U =U ；
3 2 3 2
由已知U ：U =2：3，所以U ：U =2：3，R ：R =2：3，
1 3 1 2 1 2
第19页（共30页）电源电压，U=U +U =2U +3U =5U ；
1 2 0 0 0
所以 = = ；
R 消耗的功率为P ，P =I2R ，
1 1 1 1
电路消耗的总功率为P，P=I2（R +R ）；
1 2
当开关S 闭合，S 断开，滑片P移到最右端时，小灯泡L与R 串联，此时灯泡L恰
1 2 1
好正常发光，小灯泡两端的电压就是6V，
小灯泡的电阻：R= = =12Ω，I= = =0.5A，
L L
电流表的示数为I′，根据串联电路电流的特点：I′=I=0.5A，
L
电压表V 测量的是电源两端的电压，U ′=U；
1 1
电压表V 测量的是滑片P移到最右端时R 导线电压，U ′=0V；
2 2 2
电压表V 测量的也是小灯泡两端的电压，U ′=U=6V；
3 3 L
已知U ′：U ′=5：2，U：U ′=5：2，U= = =15V，
1 3 3
由串联分压公式可得， = ， = ，解得R =18Ω，
1
由R ：R =2：3，解得R =27Ω，
1 2 2
R 消耗的功率为P ′，P ′=I ′2R =（0.5A）2×18Ω=4.5W，
1 1 1 1 1
电路消耗的总功率为P′，P′=UI′=15V×0.5A=7.5W；
由R =18Ω，R =27Ω，U=15V
1 2
I= = = A，
U =IR = A×18Ω=6V，U =IR = A×27Ω=9V，U =U =9V，
1 1 2 2 3 2
R 消耗的功率为P ，P =I2R =（ A）2×18Ω=2W．
1 1 1 1
第20页（共30页）电路消耗的总功率为P，P=I2（R +R ）=（ A）2×（18Ω+27Ω）=5W；
1 2
所以A、 = = ， = = ，故A错误；
B、 = = ， = = ，故B正确；
C、 = = ， = = ，故C正确；
D、D、 = = ， = = ，故D正确．
故选A．
二、非选择题
13．今年举行的武汉马拉松吸引了两万多名国内外选手参赛．如图为选手们通过
建成通车60周年的武汉长江大桥时的情景．半程马拉松距离约21km，排名第一
的选手用时约70min，这名选手跑完半程马拉松的平均速度为 5 m/s．赛前气
象部门实施人工降雨，有效减轻了赛事当天降雨量．人工降雨的方式之一是将干
冰投撒到云层中，干冰 升华 时从周围吸收大量的热，使空气中的水蒸气 液
化 成小水滴或 凝华 成小冰晶，下落而形成雨．
【考点】6D：变速运动与平均速度；1M：液化及液化现象；1P：升华和凝华的定义和
特点．
第21页（共30页）【分析】（1）已知路程和时间，利用v= 计算他全程的平均速度；
（2）物体由固态变为气态的过程叫升华，升华吸热；物质由气态变为固态叫凝华，
凝华放热；物体气态变为液态的过程叫液化，液化放热．
【解答】解：（1）s=21km=21000m，t=70min=4200s，
他全程的平均速度是：v= = =5m/s；
（2）人工降雨是将干冰投撒到云层中，在常温下就可以升华为气态，从周围吸收
大量的热，使空气中的水蒸气遇冷液化成小水滴或凝华成小冰晶，下落而形成雨
故答案为：5；升华；液化；凝华．
14．如图所示是一种水位自动报警器的原理图．水位没有达到金属块A时，灯 L
1
亮；水位达到金属块A时，由于一般的水是 导体 ，灯 L 亮．
2
【考点】CF：电磁继电器的组成、原理和特点．
【分析】电磁继电器一般由铁芯、线圈、衔铁、触点簧片等组成的；只要在线圈两端
加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在
电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静
触点（常开触点）吸合；当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧
的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合；这样吸
合、释放，从而达到了在电路中的导通、切断的目的．
【解答】解：当水位下降没有达到金属块A时，使控制电路断开，电磁铁失去磁性，
弹簧拉着衔铁使动触点与上面的静触点接触，工作电路接通，则L 亮．
1
当水位上涨时，水与金属A接触，由于水是导体，使控制电路接通，电磁铁吸引衔
铁，使动触点与下面的静触点接触，工作电路接通，则 L 灯发光．
2
故答案为：L ；导体； L ．
1 2
第22页（共30页）15．图1是“比较不同物质吸热的情况”的实验装置．两个相同的烧杯中分别装
有质量相等的水和食用油．
（1）选用两个相同规格的电加热器加热，目的是使水和食用油在相等时间内 吸
收的热量相同 ．
（2）实验过程中温度计的玻璃泡不要碰到烧杯和 加热器 ．
（3）图 2 中能合理反映该实验结果的图象是 乙 （选填“甲”“乙”或
“丙”）．
【考点】GX：探究比热容的实验．
【分析】（1）（3）我们使用相同的或加热器通过加热时间的长短来比较吸热多少，
这种方法叫转化法．
比较物质吸热能力的2种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量（即比较加热时间），
吸收热量多的吸热能力强
②使相同质量的不同物质吸收相同的热量，比较温度的变化，温度变化小的吸热
能力强；
（2）温度计玻璃泡充分与被测液体接触，实验过程中温度计的玻璃泡不要碰到烧
杯和加热器．
【解答】解：
（1）选用两个相同规格的电加热器加热，目的是使水和食用油在相等时间内吸收
的热量相同．
（2）为准确测量液体的温度，温度计的玻璃泡应充分与被测液体接触，实验过程
中温度计的玻璃泡不要碰到烧杯和加热器．
（3）相同质量的水和食用油在吸收相同的热量时（加热时间相同），因水的比热容
大，由Q =cm△t可知，水的温度变化小，故图2中能合理反映该实验结果的图象
吸
第23页（共30页）是乙．
故答案为：（1）吸收的热量相同； （2）加热器； （3）乙．
16．某同学利用如图所示的实验装置探究平面镜成像的特点．
（1）在水平桌面上铺一张白纸，纸上竖立一块透明玻璃板．把蜡烛A点燃放在玻
璃板的前面，该同学应在玻璃板 前面 （选填“前面”或“后面”）观察蜡烛A
经玻璃板 反射 （选填“反射”或“折射”）所成的像．
（2）再拿一支外形相同但 不点燃 的蜡烛B放在玻璃板后面移动，直到看上去
跟蜡烛A的像 完全重合 ．
（3）该同学体会到用玻璃板代替平面镜，成像虽没有平面镜清晰，但能观察到蜡
烛 B （选填“A”或“B”），便于确定像的位置．
【考点】AE：平面镜成像的特点、原理、现象及其实验方案．
【分析】（1）由于平面镜成的是虚像，故不能成在白纸上，只能在玻璃前观察，刻
度尺是为了测出物和像到镜面的距离；
（2）实验时采用两个完全相同的蜡烛，一支蜡烛放在玻璃板的前面并点燃，另一
支放在玻璃板的后面，当玻璃板后面的蜡烛和玻璃板前面的蜡烛的像完全重合时
可以确定像的位置，同时也可以比较物像大小关系；
（3）平面镜不能透光，不容易确定像的位置，玻璃既能成像又能透光，便于确定出
像的位置．
【解答】解：（1）用玻璃板代替平面镜，主要是利用玻璃板 既能成像又能透光的特
点．在玻璃板前放一支点燃的蜡烛A，眼睛应该在镜前才能观察到蜡烛A经玻璃
板反射所成的像．
（2）在竖立的玻璃板前面放一支点燃的蜡烛A，可以看到玻璃板后面出现蜡烛A
的像．另外拿一支相同但不点燃的蜡烛B在玻璃板后面移动，直到看上去它跟像
完全重合，可以判断物像大小相等；并记录下蜡烛B的位置．
（3）平面镜不能透光，不容易确定像的位置，玻璃既能成像又能透光，成像虽没有
第24页（共30页）平面镜清晰，但能观察到蜡烛B，便于确定像的位置．
故答案为：（1）前面； 反射；（2）不点燃；完全重合；（3）B．
17．如图所示是“研究影响滑动摩擦力大小的因素”的实验装置．
实验中用到了一个弹簧测力计、一个木块、一个砝码、两个材料相同
但表面粗糙程度不同的长木板．
（1）将木块放在水平长木板上，用弹簧测力计匀速拉动木块，使木块沿长木板做
匀速直线运动．这样，读出弹簧测力计所示的 水平 拉力就可以得到 木块与
长木板 之间的滑动摩擦力．
（2）在乙实验中砝码随着木块一起做匀速直线运动，请画出此时砝码受力的示意
图．
（3）由 乙丙 两次实验可以得出结论：滑动摩擦力的大小跟接触面的粗燥程度
有关．
【考点】7L：探究摩擦力的大小与什么因素有关的实验．
【分析】（1）根据二力平衡的条件分析；
（2）根据摩擦力产生的条件分析砝码在水平方向上的受力，在竖直方向上因静止
受平衡力的作用；
（3）影响滑动摩擦力大小因素有两个：压力大小和接触面的粗糙程度，研究与其
中一个因素的关系时，要控制另外一个因素不变，确定答案．
【解答】解：（1）只有沿水平方向用弹簧测力计拉着物体做匀速直线运动，物体在
水平方向上受到平衡力的作用，弹簧测力计所示的水平拉力大小（测力计示数）
才等于木块与长木板摩擦力的大小；
（2）砝码随着木块一起做匀速直线运动，相对木块没有相对运动的趋势，故砝码
不受摩擦力的作用，在竖直方向上因处于静止状态受到重力与木块施加的支持力
作用为平衡力，如下所示；
第25页（共30页）（3）滑动摩擦力的大小跟接触面的粗燥程度的关系，要控制压力大小相同，只改
变接触面的粗糙程度，通过比较测力计示数比较滑动摩擦力大小，故由乙丙两次
实验可以得出结论：滑动摩擦力的大小跟接触面的粗燥程度有关．
故答案为：（1）水平； 木块与长木板；（2）如上图； （3）乙丙．
18．某同学利用图甲所示的电路探究电流与电阻的关系，实验中电源电压保持3V
不变，定值电阻的阻值分别为5Ω、10Ω、15Ω和20Ω．
（1）该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导
线；
（2）正确连接电路后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑片，此时
电流表的示数如图乙所示；接着将5Ω的电阻换成其他阻值的定值电阻进行实验，
每次观察到电压表的示数为 2 V时，记录电流表的示数．
（3）几次实验中记录电表示数时，定值电阻消耗的最大功率为 0. 8 W，此时滑
动变阻器接入电路的阻值为 2. 5 Ω．
【考点】IL：探究电流与电压、电阻的关系实验．
【分析】（1）分析电路的错误之处改正；
（2）由图中电流表选用的小量程读数，根据欧姆定律求电压，研究电流与电阻关
系时，要控制电压表示数不变；
（3）根据P=UI= ，分析有最大功率的条件并求解；根据串联电路电压的规律和
第26页（共30页）分压原理求解．
【解答】解：（1）在原电路中，电压表串联在电路中了，电流表与电阻并联了，这是
错误的，电压表应并联在电阻两端，电流表应串联在电路中，如下图所示：
（2）图中电流表选用小量程，分度值为0.02A，示数为0.4A，
根据I= 可得，电压表示数（即电阻两端的电压）：U=IR=0.4A×5Ω=2V；
因研究电流与电阻关系时，要控制电压表示数不变，故接着将5Ω的电阻换成其
他阻值的定值电阻进行实验，每次观察到电压表的示数为2V时，记录电流表的
示数．
（3）因电压表示数不变，根据P= 可知，当接入5Ω的最小电阻时，定值电阻消耗
的功率最大，
P = =0.8W；
R最大
根据串联电路电压的规律，变阻器分得的电压：U =3V﹣2V=1V，
滑
变阻器分得的电压为电阻两端电压的 倍，根据分压原理可知，此时变阻器接入
电路的阻值为：
R = ×5Ω=2.5Ω．
滑
故答案为：（1）如上图所示；（2）2；（3）0.8；2.5．
第27页（共30页）19．三峡升船机是目前世界上技术最难、规模最大的升船机．过往船只驶入升船
机中装满水的船厢后，可以竖直升降，大大缩短船只过坝的时间，为了确保运行
的安全性，工程师们建造三峡升船机前设计、比对了多种升降船厢的方式．“水
力浮筒式”也是其中一种受到广泛关注的升降船厢方式，下图是它的工作原理图
当进水阀关闭、排水阀打开时，竖井中水位下降，两个相同的浮筒也随之下降，船
厢就会上升；反之船厢就会下降．
已知船厢装满水后船厢和水的总质量为 1.55×107kg，每个浮筒的质量为
1.8×107kg，求：
（1）若升船机承载着装满水的船厢匀速竖直下行100m，则重力对船厢和船厢里
的水做的功共是多少J？
（2）当质量为2×106kg的船只驶入装满水的船厢，船厢上升到与上游水位相平时
（即图中所示位置），进水阀、排水阀都关闭，此时每个浮筒排开水的体积是多少
m3？（不计钢绳和滑轮的重力及摩擦）．
【考点】EC：功的计算；8O：阿基米德原理．
【分析】（1）根据G=mg可求重力；由W=Gh可求功；
（2）因为装满水的船厢后处于漂浮状态，根据滑轮组可得F= G = （G ﹣F
溢 筒 筒
），F =G ﹣G ，再利用阿基米德原理可求V ．
浮 筒浮 筒 总 排
【解答】解：
（1）装满水的船厢的重力：G=mg=1.55×107kg×10N/kg=1.55×108N，
第28页（共30页）重力对船厢和水做的功：W=Gh=1.55×108N×100m=1.55×1010J；
（2）因为轮船驶入装满水的船厢后处于漂浮状态，
所以，由漂浮条件和阿基米德原理可得：G =F =G ，
船 浮 溢
则装满水的船厢和船的总重力：G =G=1.55×108N；
总
设每根钢绳的拉力为F，对船箱进行受力分析如图甲所示，
由力的平衡条件可得：2F=G ﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
总
不计钢绳和滑轮的重力及摩擦，对一只浮筒进行受力分析如图乙所示，
由力的平衡条件可得：2F+F =G ﹣﹣﹣﹣﹣﹣﹣﹣﹣②
筒浮 筒
②﹣①可得，每个浮筒受到的浮力：
F =G ﹣G =m g﹣G =1.8×107kg×10N/kg﹣1.55×108N=2.5×107N，
筒浮 筒 总 筒 总
由F =ρ gV 可得，每个浮筒排开水的体积：
浮 水 排
V= = =2.5×103m3．
答：（1）重力对船厢和船厢里的水做的功共是1.55×1010J；
（2）每个浮筒排开水的体积是2.5×103m3．
第29页（共30页）2017年6月27日
第30页（共30页）
