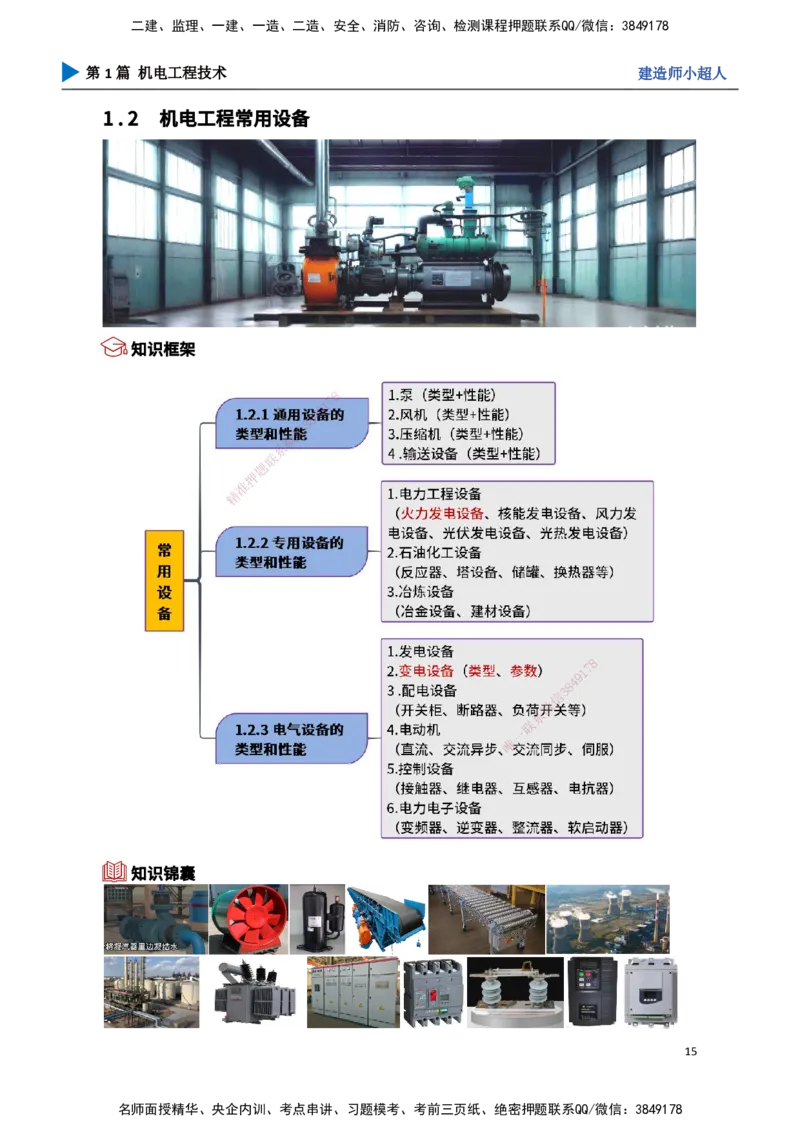

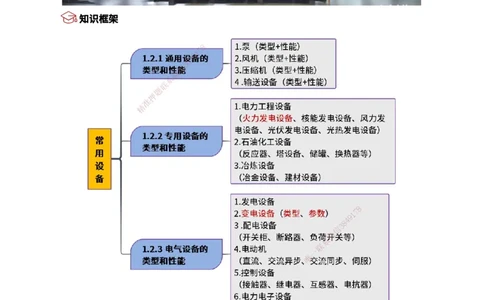

1.2.1 通用设备的类型和性能

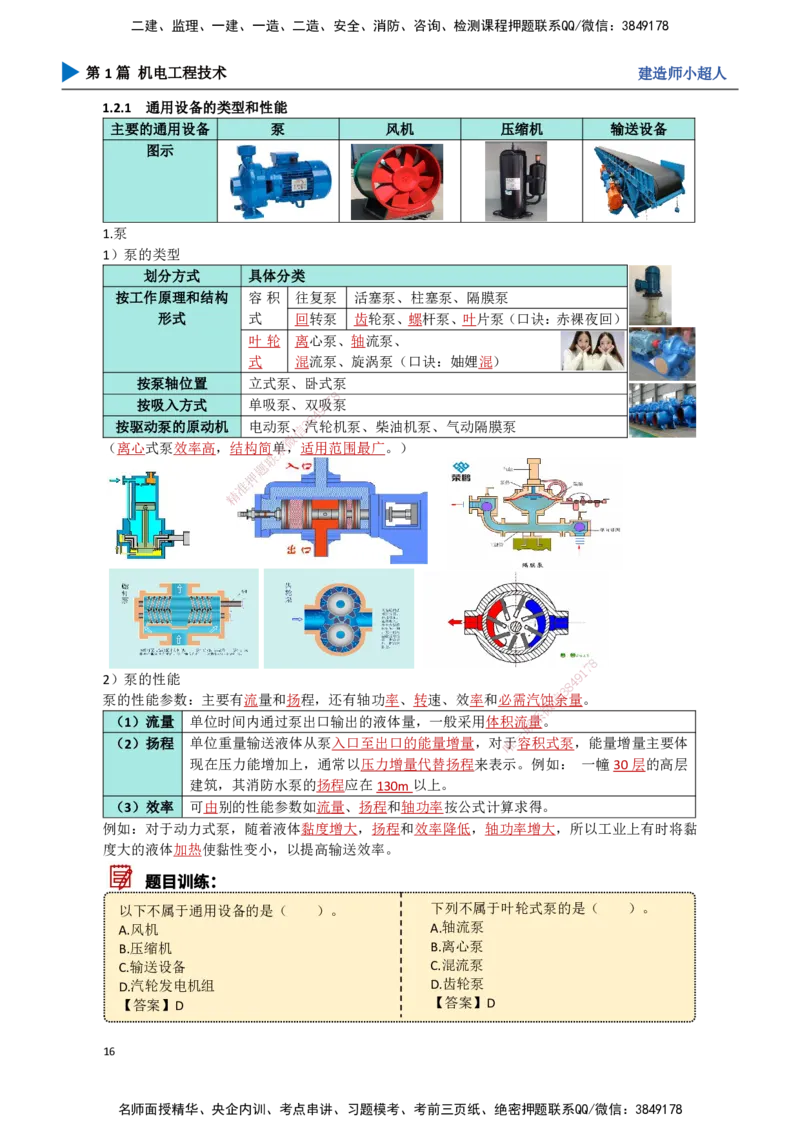

主要的通用设备 泵 风机 压缩机 输送设备
图示

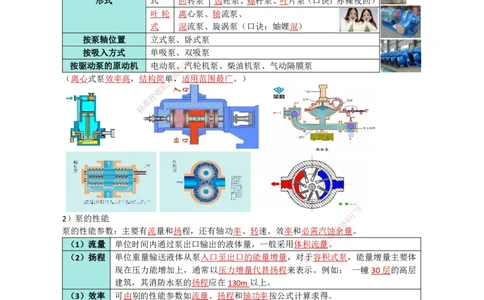

1.泵
1）泵的类型
划分方式 具体分类
按工作原理和结构 容积 往复泵 活塞泵、柱塞泵、隔膜泵
形式 式 回转泵 齿轮泵、螺杆泵、叶片泵（口诀：赤裸夜回）
叶轮 离心泵、轴流泵、
式 混流泵、旋涡泵（口诀：妯娌混）
按泵轴位置 立式泵、卧式泵
8
7
按吸入方式 单吸泵、双1吸泵
9
4
8
按驱动泵的原动机 电动泵信、3汽轮机泵、柴油机泵、气动隔膜泵
微
（离心式泵效率高，结构简系单，适用范围最广。）
联
题
押
准
精
8
1
7
2）泵的性能
8
4 9
泵的性能参数：主要有流量和扬程，还有轴功率、转 速、效率和必需汽蚀信余
3
量。
微
系
（1）流量 单位时间内通过泵出口输出的液体量，一般 采用体积流联量。
一
（2）扬程 单位重量输送液体从泵入口至出口的能量增量 ，对唯于容积式泵，能量增量主要体
现在压力能增加上，通常以压力增量代替扬程来 表示。例如： 一幢30层的高层
建筑，其消防水泵的扬程应在130m以上。
（3）效率 可由别的性能参数如流量、扬程和轴功率按公式计算求得。
例如：对于动力式泵，随着液体黏度增大，扬程和效率降低，轴功率增大，所以工业上有时将黏
度大的液体加热使黏性变小，以提高输送效率。
题目训练：
以下不属于通用设备的是（ ）。 下列不属于叶轮式泵的是（ ）。
A.风机 A.轴流泵
B.压缩机 B.离心泵
C.输送设备 C.混流泵
D.汽轮发电机组 D.齿轮泵
【答案】D 【答案】D
16
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
第1篇 机电工程技术 建造师小超人

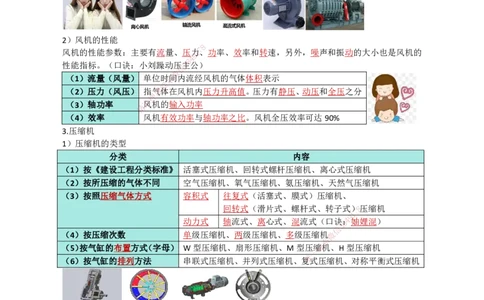

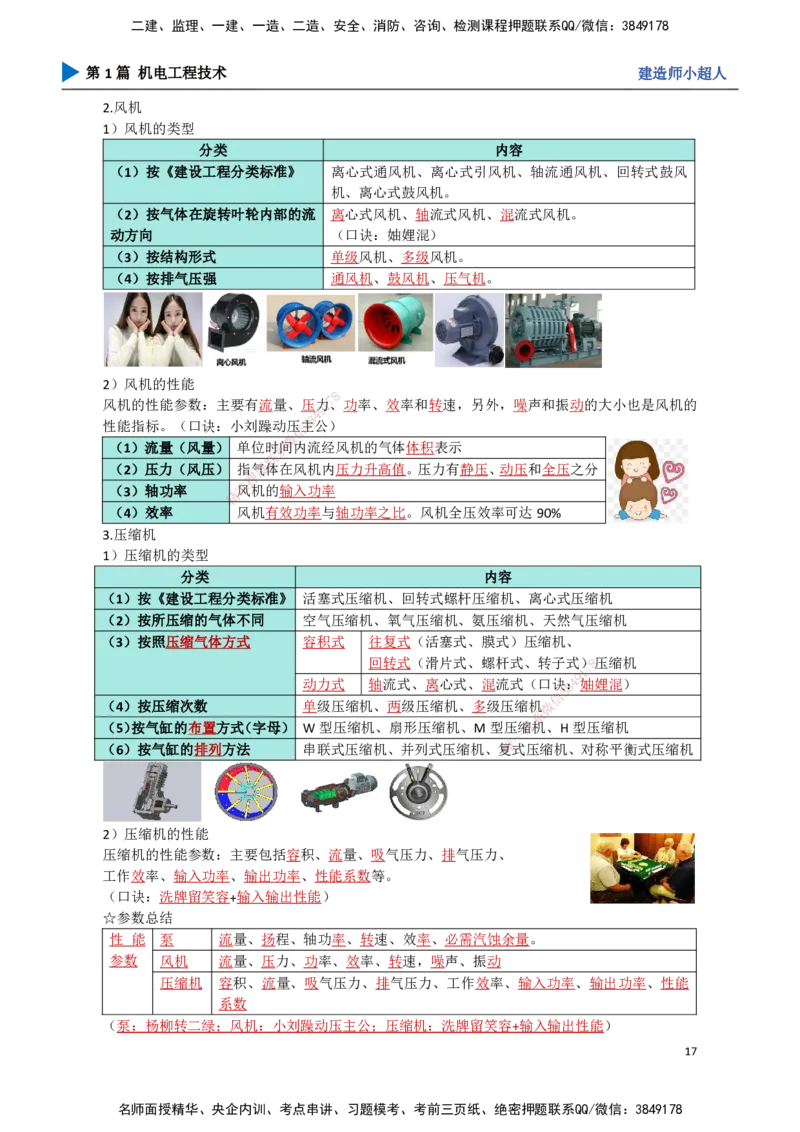

2.风机
1）风机的类型
分类 内容
（1）按《建设工程分类标准》 离心式通风机、离心式引风机、轴流通风机、回转式鼓风
机、离心式鼓风机。
（2）按气体在旋转叶轮内部的流 离心式风机、轴流式风机、混流式风机。
动方向 （口诀：妯娌混）
（3）按结构形式 单级风机、多级风机。
（4）按排气压强 通风机、鼓风机、压气机。
2）风机的性能
8
7
风机的性能参数：主要有流量、压力1、功率、效率和转速，另外，噪声和振动的大小也是风机的
9
4
8
性能指标。（口诀：小刘躁动压信 3主公）
微
（1）流量（风量） 单位时系间内流经风机的气体体积表示
联
（2）压力（风压） 指气题体在风机内压力升高值。压力有静压、动压和全压之分
押
准
（3）轴功率
精
风机的输入功率
（4）效率 风机有效功率与轴功率之比。风机全压效率可达90%
3.压缩机
1）压缩机的类型
分类 内容
（1）按《建设工程分类标准》 活塞 式压缩机、回转式螺杆压缩机、离心式压缩机
（2）按所压缩的气体不同 空气压缩 机、氧气压缩机、氨压缩机、天然气压缩机
（3）按照压缩气体方式 容积式 往复式（活塞式、膜式）压缩机、
回转 式（滑片式、螺杆式、转子式）8压缩机
1
7
9
动力式 轴流式 、离心式、混流式（口诀8：4妯娌混）
信
3
（4）按压缩次数 单级压缩机、两级压 缩机、多级压缩机微
系
（5）按气缸的布置方式（字母） W型压缩机、扇形压缩机 、M型压
一
缩联机、H型压缩机
唯
（6）按气缸的排列方法 串联式压缩机、并列式压缩机 、 复式压缩机、对称平衡式压缩机
2）压缩机的性能
压缩机的性能参数：主要包括容积、流量、吸气压力、排气压力、
工作效率、输入功率、输出功率、性能系数等。
（口诀：洗牌留笑容+输入输出性能）
☆参数总结
性 能 泵 流量、扬程、轴功率、转速、效率、必需汽蚀余量。
参数 风机 流量、压力、功率、效率、转速，噪声、振动
压缩机 容积、流量、吸气压力、排气压力、工作效率、输入功率、输出功率、性能
系数
（泵：杨柳转二绿；风机：小刘躁动压主公；压缩机：洗牌留笑容+输入输出性能）
17
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
第1篇 机电工程技术 建造师小超人

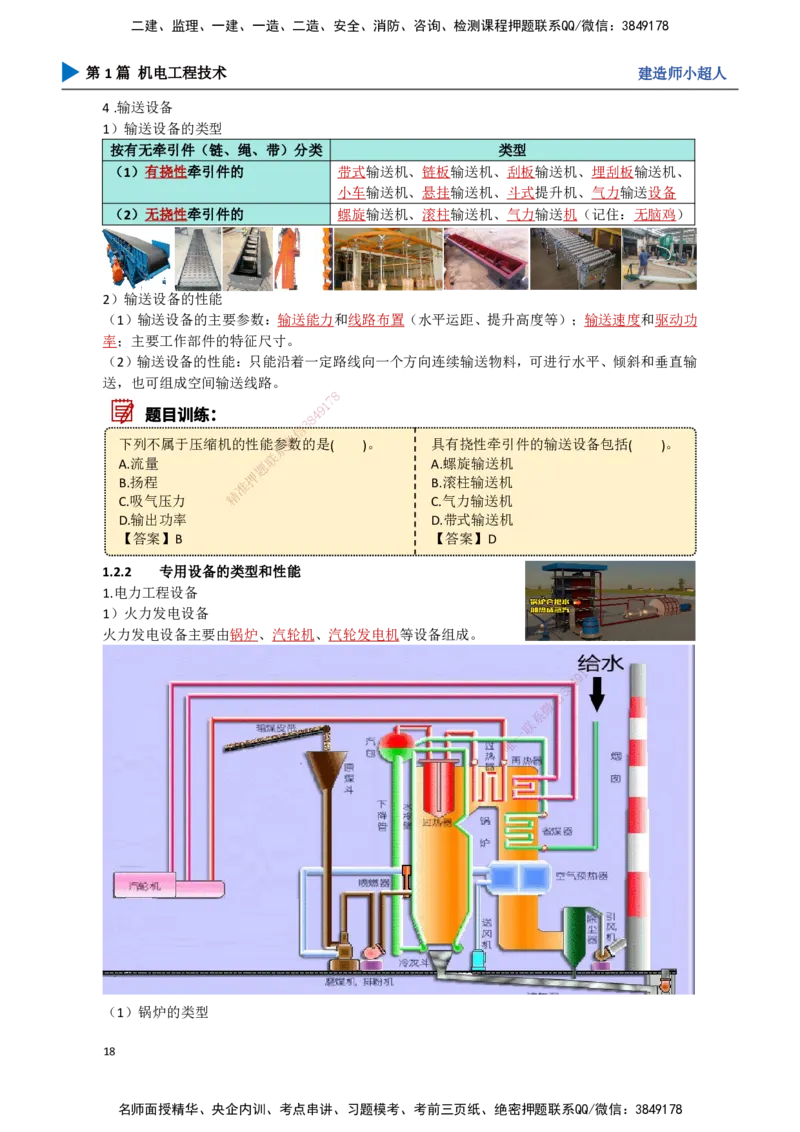

4.输送设备
1）输送设备的类型
按有无牵引件（链、绳、带）分类 类型
（1）有挠性牵引件的 带式输送机、链板输送机、刮板输送机、埋刮板输送机、
小车输送机、悬挂输送机、斗式提升机、气力输送设备
（2）无挠性牵引件的 螺旋输送机、滚柱输送机、气力输送机（记住：无脑鸡）
2）输送设备的性能
（1）输送设备的主要参数：输送能力和线路布置（水平运距、提升高度等）；输送速度和驱动功
率；主要工作部件的特征尺寸。
（2）输送设备的性能：只能沿着一定路线向一个方向连续输送物料，可进行水平、倾斜和垂直输
送，也可组成空间输送线路。
8
7
1
9
4
8
题目训练： 信 3
微
下列不属于压缩机的性能系参数的是( )。 具有挠性牵引件的输送设备包括( )。
联
A.流量
题
A.螺旋输送机
押
B.扬程
准
B.滚柱输送机
精
C.吸气压力 C.气力输送机
D.输出功率 D.带式输送机
【答案】B 【答案】D

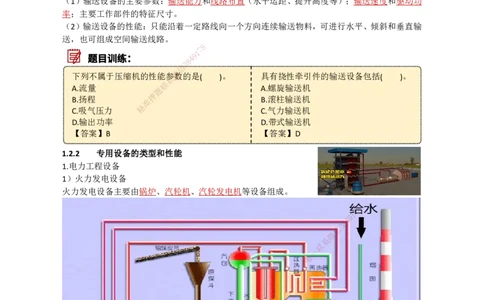

1.2.2 专用设备的类型和性能
1.电力工程设备
1）火力发电设备
火力发电设备主要由锅炉、汽轮机、汽轮发 电机等设备组成。
8
1
7
9
8
4
信
3
微
系
联
一
唯
（1）锅炉的类型
18
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
第1篇 机电工程技术 建造师小超人
分类 内容
①按照特种设备目录分 承压蒸汽锅炉、承压热水锅炉、有机热载体锅炉
②按用途分类分 电站锅炉、工业锅炉、船用锅炉
③ 按锅炉出口工质压 低压锅炉、中压锅炉、高压锅炉、超高压锅炉、亚临界压
力分 力锅炉、超临界压力锅炉、超超临界压力锅炉
④按所用燃料分 固体燃料锅炉、液体燃料锅炉、气体燃料锅炉、余热锅炉
（2）锅炉的主要性能参数
锅炉的主要性能参数有：蒸发量、压力、温度、锅炉受热面蒸发率、锅炉受热面发热率、锅炉热
效率。
（口诀：蒸鸭肚，锅锅锅）
例如：锅炉受热面蒸发率或发热率是反映锅炉工作强度的指标，
其数值越大，表示传热效果越好。
（3）汽轮机的类型
① 按工作原理分 冲动式汽轮机 ，反动式汽轮机，冲动、反动联合汽轮机
8
7
②按热力过程分 凝汽式、
9
背1压式、抽气式、抽气背压式和中间再热式汽轮机
4
8
（口诀信：3宁被抽，再抽呗）
微
③ 按蒸汽压力分 低系压汽轮机、中压汽轮机、高压汽轮机、超高压汽轮机、亚
联
题临界压力汽轮机、超临界压力汽轮机、超超临界压力汽轮机
押
准
④按蒸汽流动方向
精
分 轴流式汽轮机、辐流式汽轮机
（4）汽轮机的性能参 数
汽轮机的性能参数有：功 率、主汽压力、
主汽温度、进气量、排气压力 、汽耗、转速等 。
（口诀：公主骑猪转，净排气）
题目训练：
下列属于汽轮机的性能参数的有( )。
A.蒸发量
8
B.压力 9 1
7
8
4
C.主汽压力 信 3
微
D.进气量 系
E.汽耗 【答案】CDE
一
联
唯
（5）汽轮发电机组成
定子主要由机座、定子铁芯、定子绕组、端盖等部分组成。
转子主要由转子锻件、励磁绕组、护环、中心环和风扇等组成。
19
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
第1篇 机电工程技术 建造师小超人

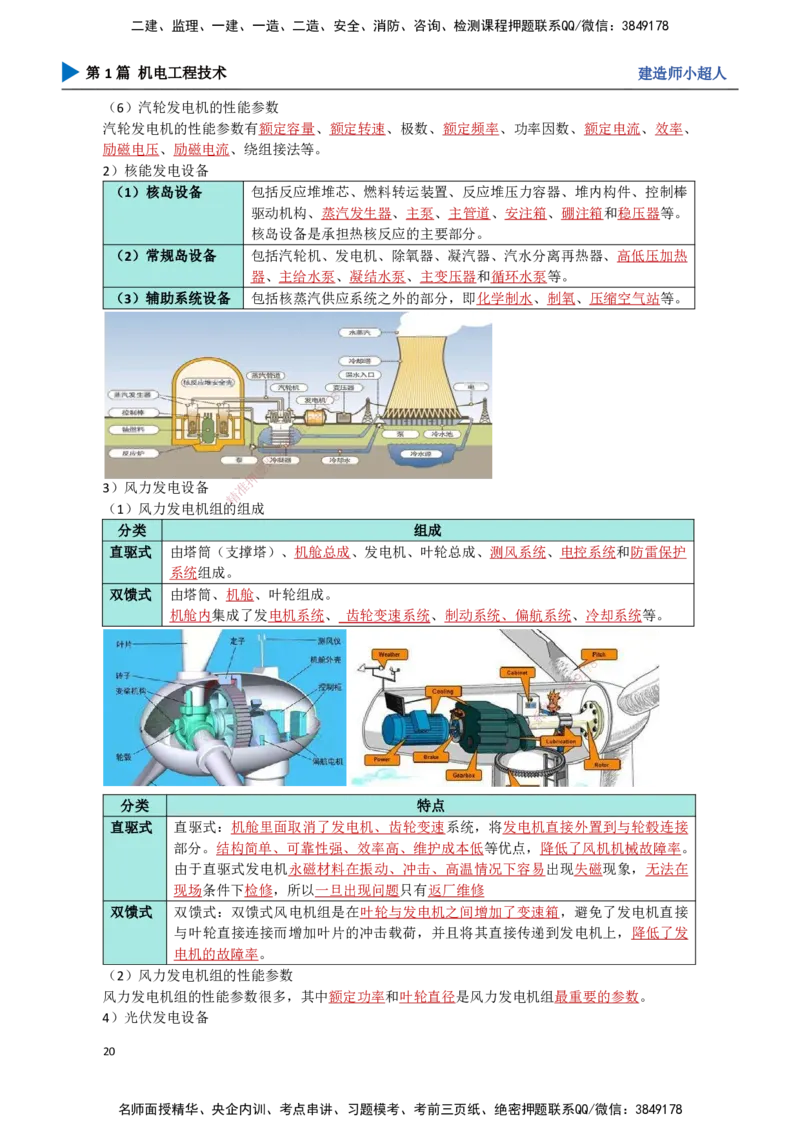

（6）汽轮发电机的性能参数
汽轮发电机的性能参数有额定容量、额定转速、极数、额定频率、功率因数、额定电流、效率、
励磁电压、励磁电流、绕组接法等。
2）核能发电设备
（1）核岛设备 包括反应堆堆芯、燃料转运装置、反应堆压力容器、堆内构件、控制棒
驱动机构、蒸汽发生器、主泵、主管道、安注箱、硼注箱和稳压器等。
核岛设备是承担热核反应的主要部分。
（2）常规岛设备 包括汽轮机、发电机、除氧器、凝汽器、汽水分离再热器、高低压加热
器、主给水泵、凝结水泵、主变压器和循环水泵等。
（3）辅助系统设备 包括核蒸汽供应系统之外的部分，即化学制水、制氧、压缩空气站等。
8
7
1
9
4
8
3
信
微
系
联
题
押
3）风力发电设备 准
精
（1）风力发电机组的 组成
分类 组成
直驱式 由塔筒（支撑塔）、机舱总成、发电机、叶轮总成、测风系统、电控系统和防雷保护
系统组成。
双馈式 由塔筒、机舱、叶轮组成 。
机舱内集成了发电机系统、 齿轮变速系统、制动系统、偏航系统、冷却系统等。
8
1
7
9
8
4
信
3
微
系
联
一
唯
分类 特点
直驱式 直驱式：机舱里面取消了发电机、齿轮变速系统，将发电机直接外置到与轮毂连接
部分。结构简单、可靠性强、效率高、维护成本低等优点，降低了风机机械故障率。
由于直驱式发电机永磁材料在振动、冲击、高温情况下容易出现失磁现象，无法在
现场条件下检修，所以一旦出现问题只有返厂维修
双馈式 双馈式：双馈式风电机组是在叶轮与发电机之间增加了变速箱，避免了发电机直接
与叶轮直接连接而增加叶片的冲击载荷，并且将其直接传递到发电机上，降低了发
电机的故障率。
（2）风力发电机组的性能参数
风力发电机组的性能参数很多，其中额定功率和叶轮直径是风力发电机组最重要的参数。
4）光伏发电设备
20
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
第1篇 机电工程技术 建造师小超人

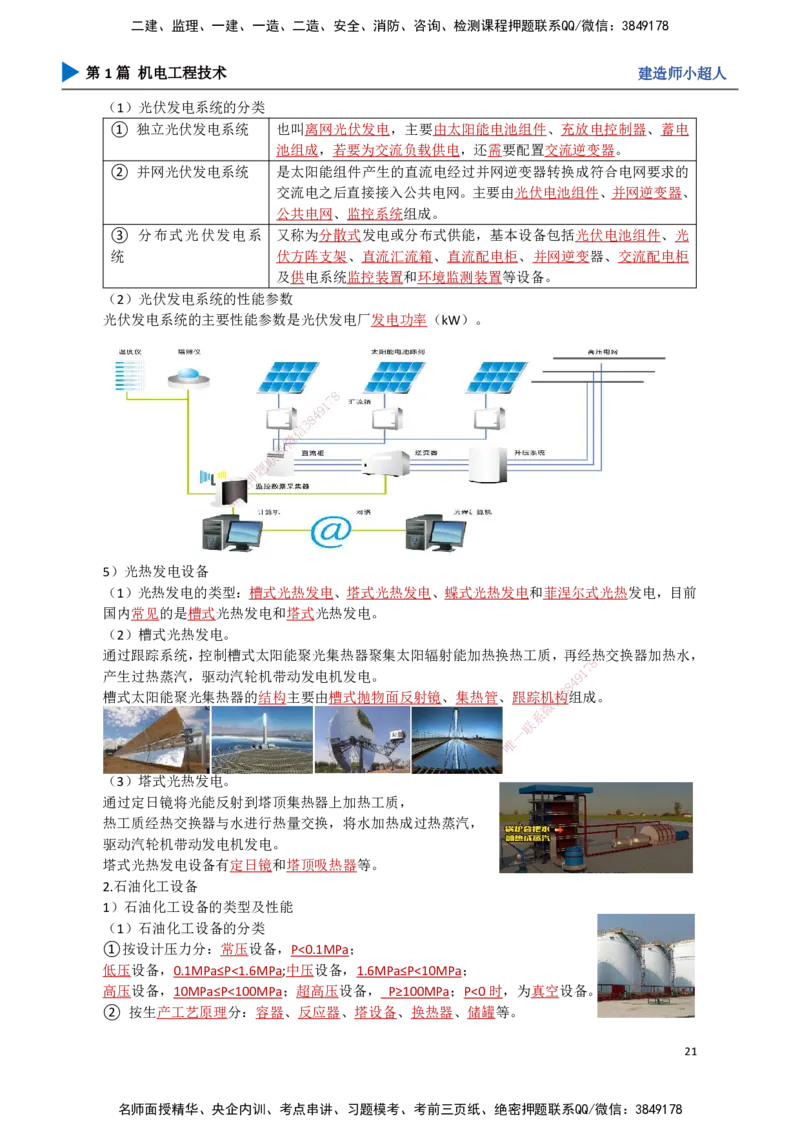

（1）光伏发电系统的分类
① 独立光伏发电系统 也叫离网光伏发电，主要由太阳能电池组件、充放电控制器、蓄电
池组成，若要为交流负载供电，还需要配置交流逆变器。
② 并网光伏发电系统 是太阳能组件产生的直流电经过并网逆变器转换成符合电网要求的
交流电之后直接接入公共电网。主要由光伏电池组件、并网逆变器、
公共电网、监控系统组成。
③ 分布式光伏发电系 又称为分散式发电或分布式供能，基本设备包括光伏电池组件、光
统 伏方阵支架、直流汇流箱、直流配电柜、并网逆变器、交流配电柜
及供电系统监控装置和环境监测装置等设备。
（2）光伏发电系统的性能参数
光伏发电系统的主要性能参数是光伏发电厂发电功率（kW）。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
5）光热发电设备
（1）光热发电的类型：槽式光热发 电、塔式光热发电、蝶式光热发电和菲涅尔式光热发电，目前
国内常见的是槽式光热发电和塔式光热 发电。
（2）槽式光热发电。
通过跟踪系统，控制槽式太阳能聚光集热器聚集太阳辐射能加热换热工质，再经热交换器加热水，
8
产生过热蒸汽，驱动汽轮机带动发电机发电。 9 1
7
8
4
槽式太阳能聚光集热器的结构主要由槽式抛物面反射 镜、集热管、跟踪机信构
3
组成。
微
系
联
一
唯
（3）塔式光热发电。
通过定日镜将光能反射到塔顶集热器上加热工质，
热工质经热交换器与水进行热量交换，将水加热成过热蒸汽，
驱动汽轮机带动发电机发电。
塔式光热发电设备有定日镜和塔顶吸热器等。
2.石油化工设备
1）石油化工设备的类型及性能
（1）石油化工设备的分类
①按设计压力分：常压设备，P<0.1MPa；
低压设备，0.1MPa≤P<1.6MPa;中压设备，1.6MPa≤P<10MPa；
高压设备，10MPa≤P<100MPa；超高压设备， P≥100MPa；P<0时，为真空设备。
② 按生产工艺原理分：容器、反应器、塔设备、换热器、储罐等。
21
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
第1篇 机电工程技术 建造师小超人
补充区分：工业管道章节
工业管道按设计压力分类
类别名称 设计压力p（MPa）(表压)
真空管道 P＜0
低压管道 0≤p≤1.6
中压管道 1.6＜p≤10
高压管道 10＜p≤100
超高压管道 P＞100
（2）石油化工设备的性能
石油化工设备的性能主要有：贮存、均压、热交换、反应、分离、过滤；气体压 缩、粉碎、混合、
分离、成型等。（干啥用的）
主要性能参数有容积、压力、温度、流量、液位、换热面积、效率等。（参数化）
2）反应器
反应器主要有：釜式反应器、管式反应器、固定床反应器、流化床反应器。（口诀：试床）
8
7
按石油化工生产产品的不同可以分为1：加氢反应器、裂化反应器、重整反应器、歧化反应器、异
9
4
8
构化反应器等。 信 3
微
3）塔设备 系
联
（1）按操作压力分 加题压塔、常压塔及减压塔
押
准
（2）按单元操作分
精
精馏塔、吸收塔、解吸塔、萃取塔、反应塔、干燥塔
（3）按内件结构分 板式塔 按塔盘结构又分为：泡罩塔、浮阀塔、筛板塔、舌形塔及浮
动舌形塔、穿流式栅板塔、导向筛板塔
填料塔 按填料的填装方式又分为：散装填料塔和规整填料塔
4）储罐
（1）按制作储罐的材料分 金属储罐 和非金属储罐
（2）按储罐位置分 地上储罐、 地下储罐、半地下储罐、海上储罐、
海底储 罐等
（3）按储罐储存介质分 原油储罐、燃油储 罐 、润滑油储罐、食用油储罐、
1
7
8
9
甲 醇储罐、消防水储 罐 8 4
信
3
（4）按储罐安装形式分 立式储罐、卧式储罐 微
系
（5）按储罐结构分 固定顶储罐、无力矩顶储罐 、浮顶储罐联
一
唯
固定顶储罐可分为锥顶储罐、拱顶储罐、自支承伞形顶储罐； 浮 顶储罐可分为外浮顶储罐、内浮
顶储罐（带盖内浮顶储罐）
5）换热器
在石化生产中换热器可作为加热器、冷却器、冷凝器、蒸发器和再沸器等。
（1）根据冷、热流体热量交换的原理和方式不同可分为：间壁式、混合式和蓄热式三大类。在三
类换热器中，间壁式换热器应用最多。
（2）间壁式换热器是工业制造最为广泛应用的一类换热器。
按照传热面形状与结构特点可分为：
管式换热器、板面式换热器、扩展表面式换热器。
6）粉碎设备
粉碎设备包括研磨机、破碎机、磨碎机、粉碎机、球磨机、砂磨机和超微粉碎设 备、振动磨、气
流磨、流能微粒磨、流能缩粒磨等。
7）混合设备
混合设备包括搅拌器（机）、均质设备、混合机、混合器和捏合机等。
22
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
第1篇 机电工程技术 建造师小超人

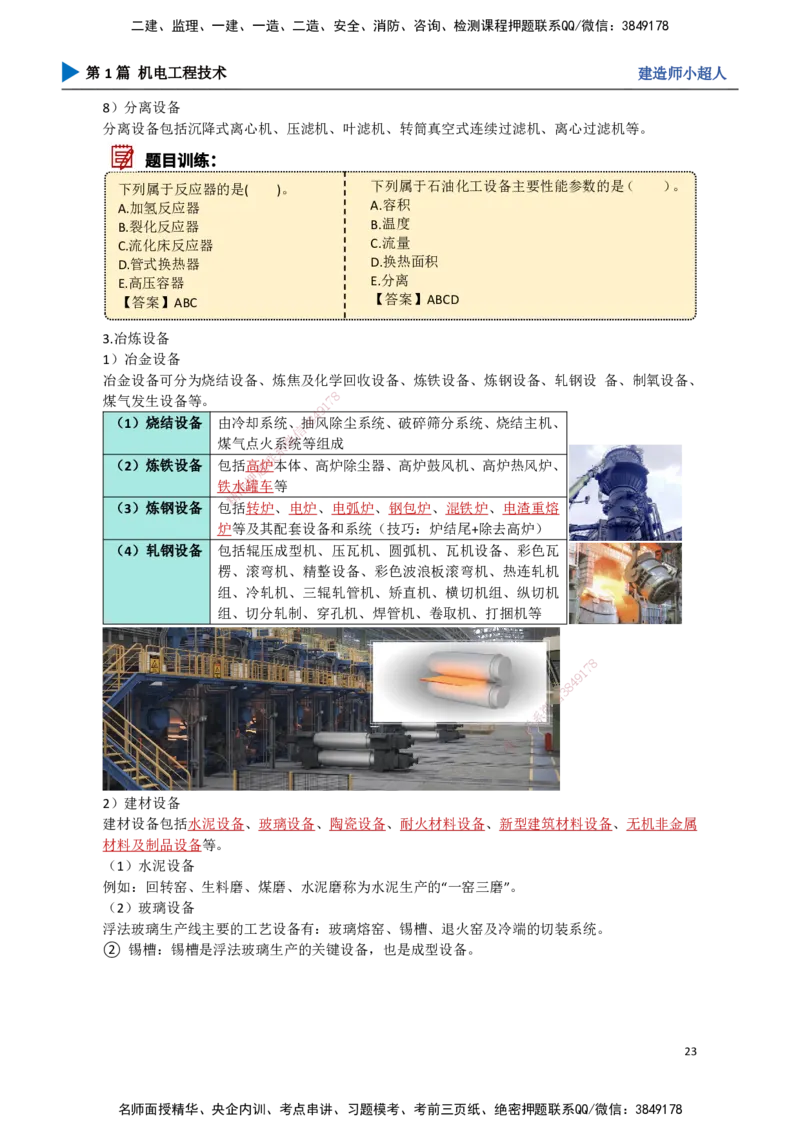

8）分离设备
分离设备包括沉降式离心机、压滤机、叶滤机、转筒真空式连续过滤机、离心过滤机等。
题目训练：
下列属于反应器的是( )。 下列属于石油化工设备主要性能参数的是（ ）。
A.加氢反应器 A.容积
B.裂化反应器 B.温度
C.流化床反应器 C.流量
D.管式换热器 D.换热面积
E.高压容器 E.分离
【答案】ABC 【答案】ABCD
3.冶炼设备
1）冶金设备
冶金设备可分为烧结设备、炼焦及化学回收设备、炼铁设备、炼钢设备、轧钢设 备、制氧设备、
8
煤气发生设备等。 7
1
9
4
（1）烧结设备 由冷却系统、
信
3抽8风除尘系统、破碎筛分系统、烧结主机、
微
煤气点火系统等组成
系
联
（2）炼铁设备 包括高题炉本体、高炉除尘器、高炉鼓风机、高炉热风炉、
押
铁水准罐车等
精
（3）炼钢设备 包括 转炉、电炉、电弧炉、钢包炉、混铁炉、电渣重熔
炉等及 其配套设备和系统（技巧：炉结尾+除去高炉）
（4）轧钢设备 包括辊压成型机、压瓦机、圆弧机、瓦机设备、彩色瓦
楞、滚弯机、 精整设备、彩色波浪板滚弯机、热连轧机
组、冷轧机、三 辊轧管机、矫直机、横切机组、纵切机
组、切分轧制、穿孔 机、焊管机、卷取机、打捆机等
8
1
7
9
8
4
信
3
微
系
联
一
唯
2）建材设备
建材设备包括水泥设备、玻璃设备、陶瓷设备、耐火材料设备、新型建筑材料设备、无机非金属
材料及制品设备等。
（1）水泥设备
例如：回转窑、生料磨、煤磨、水泥磨称为水泥生产的“一窑三磨”。
（2）玻璃设备
浮法玻璃生产线主要的工艺设备有：玻璃熔窑、锡槽、退火窑及冷端的切装系统。
② 锡槽：锡槽是浮法玻璃生产的关键设备，也是成型设备。
23
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
第1篇 机电工程技术 建造师小超人

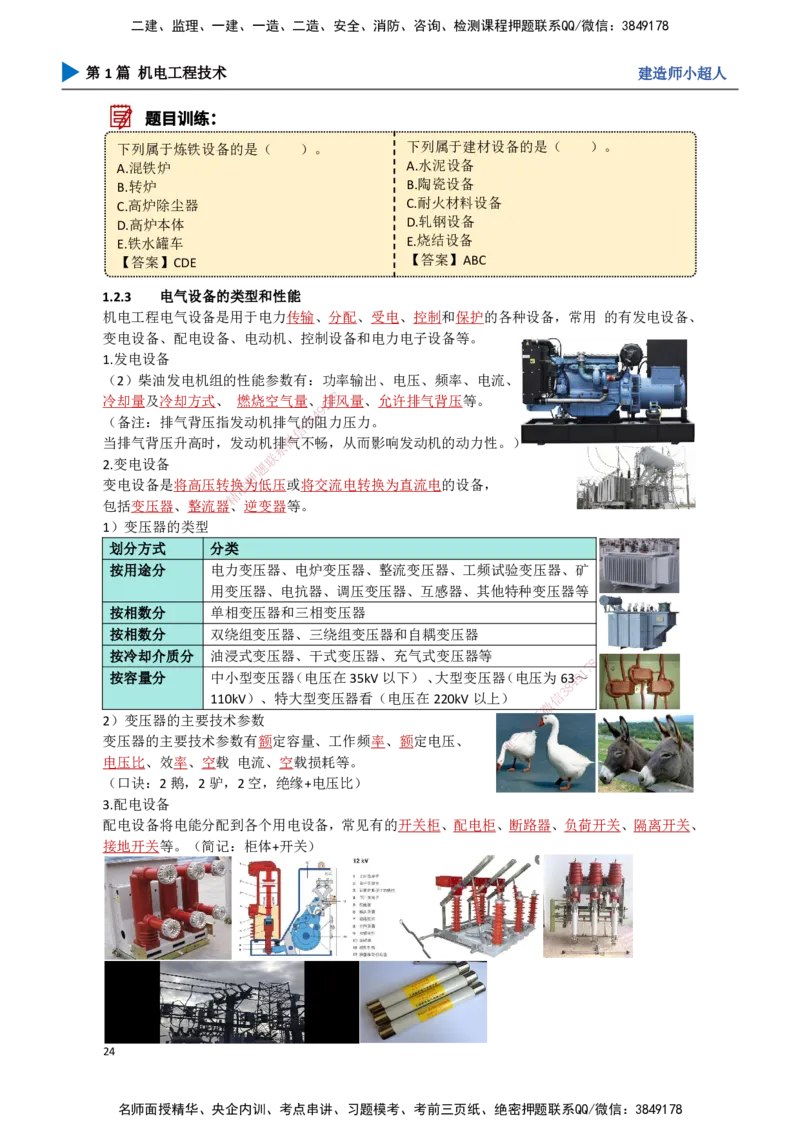

题目训练：
下列属于炼铁设备的是（ ）。 下列属于建材设备的是（ ）。
A.混铁炉 A.水泥设备
B.转炉 B.陶瓷设备
C.高炉除尘器 C.耐火材料设备
D.高炉本体 D.轧钢设备
E.铁水罐车 E.烧结设备
【答案】CDE 【答案】ABC
1.2.3 电气设备的类型和性能
机电工程电气设备是用于电力传输、分配、受电、控制和保护的各种设备，常用 的有发电设备、
变电设备、配电设备、电动机、控制设备和电力电子设备等。
1.发电设备
（2）柴油发电机组的性能参数有：功率输出、电压、频率、电流、
8
冷却量及冷却方式、 燃烧空气量、排7风量、允许排气背压等。
1
9
4
（备注：排气背压指发动机排气3的8阻力压力。
信
当排气背压升高时，发动机排微气不畅，从而影响发动机的动力性。）
系
联
2.变电设备 题
押
变电设备是将高压转换准为低压或将交流电转换为直流电的设备，
精
包括变压器、整流器、逆变器等。
1）变压器的类型
划分方式 分类
按用途分 电力变压器、 电炉变压器、整流变压器、工频试验变压器、矿
用变压器、电抗器 、调压变压器、互感器、其他特种变压器等
按相数分 单相变压器和三相变压 器
按相数分 双绕组变压器、三绕组变 压器和自耦变压器
按冷却介质分 油浸式变压器、干式变压器、充气式变压器等
8
1
7
按容量分 中小型变压器（电压在35kV以下 ）、大型变压器（电压为6
8
439～
110kV）、特大型变压器看（电压在 220kV以上） 信
3
微
2）变压器的主要技术参数
联
系
一
变压器的主要技术参数有额定容量、工作频率、额定电压、 唯
电压比、效率、空载 电流、空载损耗等。
（口诀：2鹅，2驴，2空，绝缘+电压比）
3.配电设备
配电设备将电能分配到各个用电设备，常见有的开关柜、配电柜、断路器、负荷开关、隔离开关、
接地开关等。（简记：柜体+开关）
24
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
第1篇 机电工程技术 建造师小超人

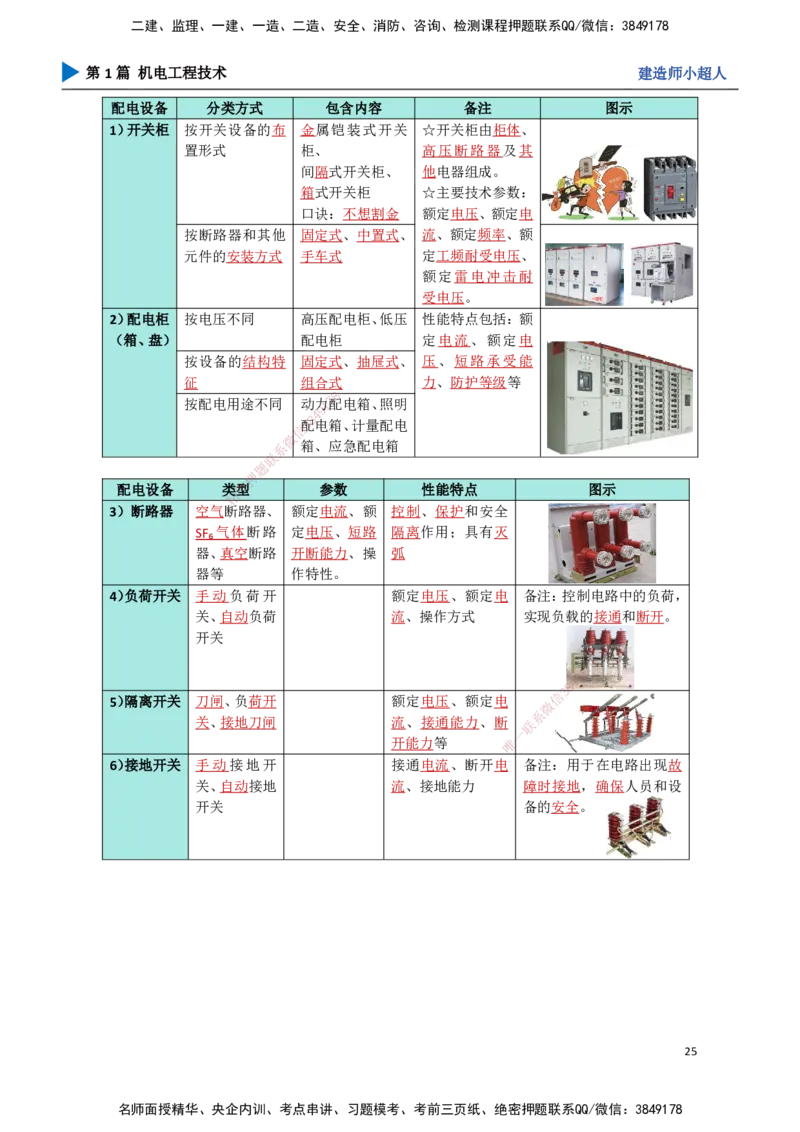

配电设备 分类方式 包含内容 备注 图示
1）开关柜 按开关设备的布 金属铠装式开关 ☆开关柜由柜体、
置形式 柜、 高压断路器及其
间隔式开关柜、 他电器组成。
箱式开关柜 ☆主要技术参数：
口诀：不想割金 额定电压、额定电
按断路器和其他 固定式、中置式、 流、额定频率、额
元件的安装方式 手车式 定工频耐受电压、
额定雷电冲击耐
受电压。
2）配电柜 按电压不同 高压配电柜、低压 性能特点包括：额
（箱、盘） 配电柜 定电流、额定电
按设备的结构特 固定式、抽屉式、 压、短路承受能
征 组合式 力、防护等级等
8
按配电用途不同 动力1 7配电箱、照明
9
4
8
3配电箱、计量配电
信
微
系 箱、应急配电箱
联
题
押
配电设备 类准型 参数 性能特点 图示
精
3）断路器 空气断 路器、 额定电流、额 控制、保护和安全
SF₆气体断 路 定电压、短路 隔离作用；具有灭
器、真空断路 开断能力、操 弧
器等 作特性。
4）负荷开关 手动负荷开 额定电压、额定电 备注：控制电路中的负荷，
关、自动负荷 流、操作方式 实现负载的接通和断开。
开关
8
1
7
9
8
4
信
3
5）隔离开关 刀闸、负荷开 额定电 压、额定电
微
系
关、接地刀闸 流、接通能 力、断 联
一
开能力等 唯
6）接地开关 手动接地开 接通电流、断开 电 备注：用于在电路出现故
关、自动接地 流、接地能力 障时接地，确保人员和设
开关 备的安全。
25
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
第1篇 机电工程技术 建造师小超人
4.电动机
1）直流电动机；2）交流异步电动机；3）交流同步电动机；4）伺服电动机
电动机类型 分类 备注
直流电动机 无刷直流电动机
有刷直流电动机 电磁直流 串励、并励、他励和
电动机 复励直 流电动机
永磁直流 稀土、铁氧体和铝镍
电动机 钴永磁直流电动机
交流异步电 三 相异 步电 动 手持电动工具、家用电
动机 机、单相异步电 器用电动机为单相异
动机 步电动机。
切割机、套丝机、钢筋
弯 曲机等为三相电源
供电的三相异步电动
8
1 7 机。
9
4
8
交流同步电 电磁同步电动机信 3、永磁同步电动机、磁阻同步电动机和
微
动机 磁滞同步电系动机。（口诀：组织用电）
联
直流电动机、交流异步电题动机、交流同步电动机（特点对比）
押
名称 准应 用 优 点
精
同步电动机 ~ 转速和电源频率保持严格同步的特
性，电源频率恒定，转速不变
异步电动机 使用最广泛 的一种电 结构简单、制造容易、价格低廉、运
动机 行可靠、使用维护方便、坚固耐用、
重量轻
直流电动机 机床、轧钢机、电力机 较大的启动转矩和良好的启、制动性
车和需要经常启动并 能 ，在较宽范围内实现平滑调速的优
调速的电气传动装置 越性 能，以及较强的过载性能。 8
1
7
9
4）伺服电动机
8
4
信
3
（1）伺服电动机主要由伺服驱动器、电动机和其他相 关部件组成。 微
系
分为交流和直流两大类，交流伺服电动机主要由定子和转 子构成， 联
一
直流伺服电动机结构与普通直流电动机的结构基本相同。 唯
有刷电动机成本低、结构简单、启动转矩大、调速范围宽、控制 容易，但可产生电磁干扰，对环
境有影响。
（2）伺服执行电动机是一种能够精确控制角度位置的旋转或线性执行器。伺服电动机的功能是将
输入的电压控制信号转换为轴上输出的角位移和角速度，驱动控制对象。伺服电动机可控性好，
反应迅速，是自动控制系统和计算机外围设备中常用的执行元件 。
（3）伺服电动机性能特点：有控制电压时转子立即旋转，无控制电压时转子立即停转。转轴转向
和转速是由控制电压的方向和大小决定的。目前广泛应用于机械制造、 自动化设备、机器人等领
域。
26
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
第1篇 机电工程技术 建造师小超人

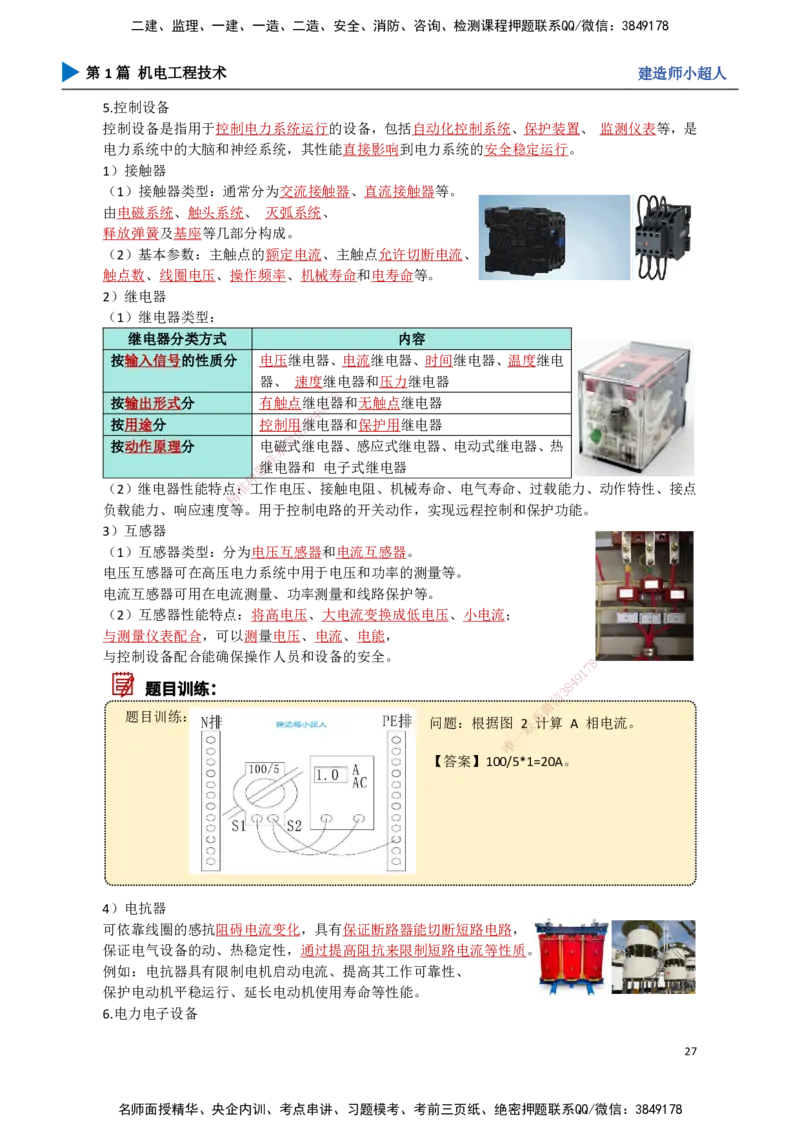

5.控制设备
控制设备是指用于控制电力系统运行的设备，包括自动化控制系统、保护装置、 监测仪表等，是
电力系统中的大脑和神经系统，其性能直接影响到电力系统的安全稳定运行。
1）接触器
（1）接触器类型：通常分为交流接触器、直流接触器等。
由电磁系统、触头系统、 灭弧系统、
释放弹簧及基座等几部分构成。
（2）基本参数：主触点的额定电流、主触点允许切断电流、
触点数、线圈电压、操作频率、机械寿命和电寿命等。
2）继电器
（1）继电器类型：
继电器分类方式 内容
按输入信号的性质分 电压继电器、电流继电器、时间继电器、温度继电
器、 速度继电器和压力继电器
8
按输出形式分 有触点继电1 7器和无触点继电器
9
4
8
按用途分 控制用3继电器和保护用继电器
信
微
按动作原理分 电系磁式继电器、感应式继电器、电动式继电器、热
联
题继电器和 电子式继电器
押
（2）继电器性能特点准：工作电压、接触电阻、机械寿命、电气寿命、过载能力、动作特性、接点
精
负载能力、响应速度等 。用于控制电路的开关动作，实现远程控制和保护功能。
3）互感器
（1）互感器类型：分为电压互 感器和电流互感器。
电压互感器可在高压电力系统中 用于电压和功率的测量等。
电流互感器可用在电流测量、功率 测量和线路保护等。
（2）互感器性能特点：将高电压、大电 流变换成低电压、小电流；
与测量仪表配合，可以测量电压、电流、电 能，
与控制设备配合能确保操作人员和设备的安全 。
8
1
7
9
8
4
信
3
题目训练： 微
题目训练： 系
问题 ：根据图 联2 计算 A 相电流。
一
唯
【答案】1 00/5*1=20A。
4）电抗器
可依靠线圈的感抗阻碍电流变化，具有保证断路器能切断短路电路，
保证电气设备的动、热稳定性，通过提高阻抗来限制短路电流等性质。
例如：电抗器具有限制电机启动电流、提高其工作可靠性、
保护电动机平稳运行、延长电动机使用寿命等性能。
6.电力电子设备
27
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
第1篇 机电工程技术 建造师小超人

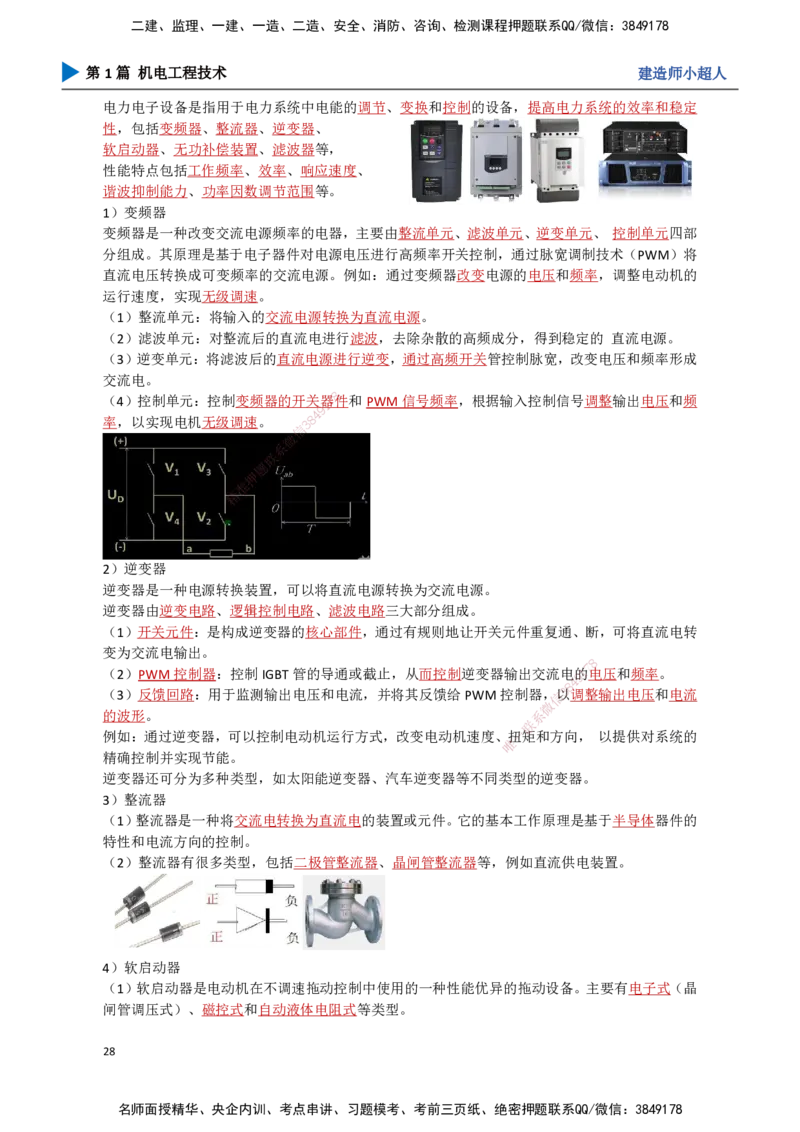

电力电子设备是指用于电力系统中电能的调节、变换和控制的设备，提高电力系统的效率和稳定
性，包括变频器、整流器、逆变器、
软启动器、无功补偿装置、滤波器等，
性能特点包括工作频率、效率、响应速度、
谐波抑制能力、功率因数调节范围等。
1）变频器
变频器是一种改变交流电源频率的电器，主要由整流单元、滤波单元、逆变单元、 控制单元四部
分组成。其原理是基于电子器件对电源电压进行高频率开关控制，通过脉宽调制技术（PWM）将
直流电压转换成可变频率的交流电源。例如：通过变频器改变电源的电压和频率，调整电动机的
运行速度，实现无级调速。
（1）整流单元：将输入的交流电源转换为直流电源。
（2）滤波单元：对整流后的直流电进行滤波，去除杂散的高频成分，得到稳定的 直流电源。
（3）逆变单元：将滤波后的直流电源进行逆变，通过高频开关管控制脉宽，改变电压和频率形成
交流电。
8
（4）控制单元：控制变频器的开关
1
器7件和PWM信号频率，根据输入控制信号调整输出电压和频
9
4
率，以实现电机无级调速。 3 8
信
微
系
联
题
押
准
精
2）逆变器
逆变器是一种电源转换装置，可以 将直流电源转换为交流电源。
逆变器由逆变电路、逻辑控制电路、滤波电路三大部分组成。
（1）开关元件：是构成逆变器的核心部件 ，通过有规则地让开关元件重复通、断，可将直流电转
变为交流电输出。
8
（2）PWM控制器：控制IGBT管的导通或截止， 从而控制逆变器输出交流电9的1
7
电压和频率。
8
4
（3）反馈回路：用于监测输出电压和电流，并将其 反馈给PWM控制器，信以3调整输出电压和电流
微
的波形。 系
联
例如：通过逆变器，可以控制电动机运行方式，改变电动机 速度、
唯
扭一矩和方向， 以提供对系统的
精确控制并实现节能。
逆变器还可分为多种类型，如太阳能逆变器、汽车逆变器等不同类型的逆变器。
3）整流器
（1）整流器是一种将交流电转换为直流电的装置或元件。它的基本工作原理是基于半导体器件的
特性和电流方向的控制。
（2）整流器有很多类型，包括二极管整流器、晶闸管整流器等，例如直流供电装置。
4）软启动器
（1）软启动器是电动机在不调速拖动控制中使用的一种性能优异的拖动设备。主要有电子式（晶
闸管调压式）、磁控式和自动液体电阻式等类型。
28
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
第1篇 机电工程技术 建造师小超人

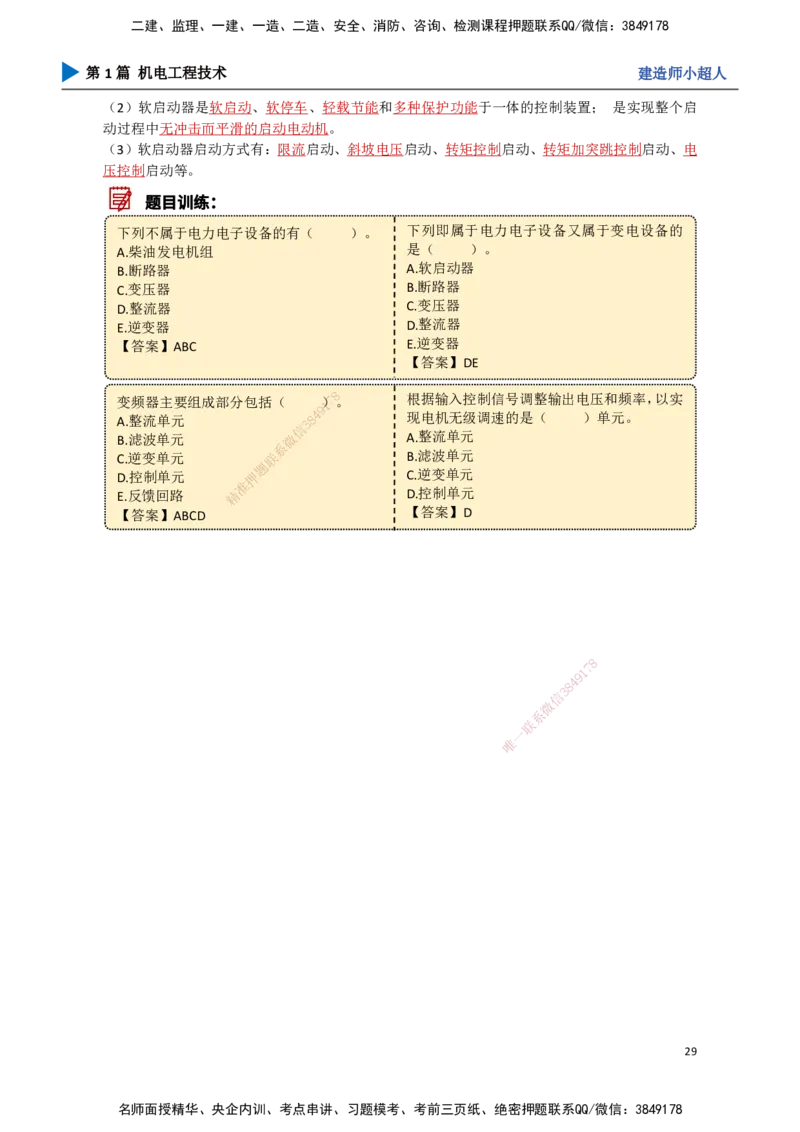

（2）软启动器是软启动、软停车、轻载节能和多种保护功能于一体的控制装置； 是实现整个启
动过程中无冲击而平滑的启动电动机。
（3）软启动器启动方式有：限流启动、斜坡电压启动、转矩控制启动、转矩加突跳控制启动、电
压控制启动等。
题目训练：
下列不属于电力电子设备的有（ ）。 下列即属于电力电子设备又属于变电设备的
A.柴油发电机组 是（ ）。
B.断路器 A.软启动器
C.变压器 B.断路器
D.整流器 C.变压器
E.逆变器 D.整流器
【答案】ABC E.逆变器
【答案】DE
变频器主要组成部分包括（ 1）7 8 。 根据输入控制信号调整输出电压和频率，以实
9
A.整流单元 3 8 4 现电机无级调速的是（ ）单元。
信
B.滤波单元 微 A.整流单元
系
C.逆变单元 联 B.滤波单元
题
D.控制单元 押 C.逆变单元
准
E.反馈回路 精 D.控制单元
【答案】ABCD 【答案】D
8
1
7
9
8
4
信
3
微
系
联
一
唯
29
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
