2017年重庆市中考物理试卷（A卷）
一、选做题（本大题8小题，每小题只有一个选项最符合题意，每小题3分，共24分）
1．下列物理量最接近实际的是（ ）
A．一名普通中学生的质量约为55kg
B．人感觉舒适的环境温度约为37℃
C．对人体的安全电压不高于3.6 V
D．普通中学生步行速度约为11m/s

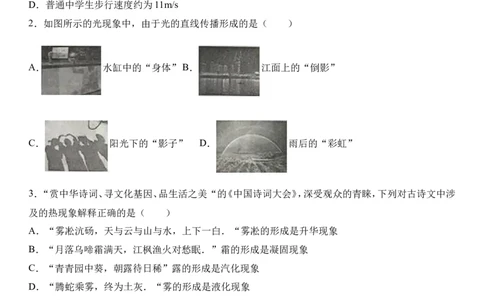

2．如图所示的光现象中，由于光的直线传播形成的是（ ）
A． 水缸中的“身体”B． 江面上的“倒影”
C． 阳光下的“影子” D． 雨后的“彩虹”
3．“赏中华诗词、寻文化基因、品生活之美“的《中国诗词大会》，深受观众的青睐，下列对古诗文中涉
及的热现象解释正确的是（ ）
A．“雾凇沆砀，天与云与山与水，上下一白．“雾凇的形成是升华现象
B．“月落乌啼霜满天，江枫渔火对愁眠．”霜的形成是凝固现象
C．“青青园中葵，朝露待日稀”露的形成是汽化现象
D．“腾蛇乘雾，终为土灰．“雾的形成是液化现象
4．2017年1月，中国自主研发出圆珠笔的“笔尖钢”，用“工匠精神”诠释了“中国创造“．如图所
示是同学们用按压式圆珠笔弹起的情景，下列分析恰当的是（ ）
A．笔杆的手握部分有粗糙的橡胶套，可以增大摩擦
第1页（共24页）B．笔在纸上写的字不易擦去，是因为分子不运动
C．笔弹起离开桌面继续上升是因为受到惯性的作用
D．笔弹起离开桌面上升过程中内能转化为机械能

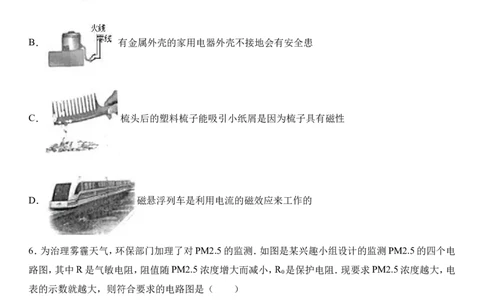

5．关于如图所示的电和磁知识，下列描述错误的是（ ）
A． 电动机是利用通电导体在磁场中受到力的作用来工作的
B． 有金属外壳的家用电器外壳不接地会有安全患
C． 梳头后的塑料梳子能吸引小纸屑是因为梳子具有磁性
D． 磁悬浮列车是利用电流的磁效应来工作的
6．为治理雾霾天气，环保部门加理了对PM2.5的监测．如图是某兴趣小组设计的监测PM2.5的四个电
路图，其中R是气敏电阻，阻值随PM2.5 浓度增大而减小，R 是保护电阻．现要求PM2.5浓度越大，电
0
表的示数就越大，则符合要求的电路图是（ ）
A． B． C． D．
7．工人师傅用如图所示的滑轮组，将重为800 N的物体缓慢匀速竖直提升3m，人对绳端的拉力F为
500N，不计绳重和滑轮转轴处的摩擦，则（ ）
第2页（共24页）A．绳子自由端移动的距离为9 m
B．动滑轮的重力为200 N
C．人通过滑轮组做的有用功为1500 J
D．滑轮组的机械效率为53.3%

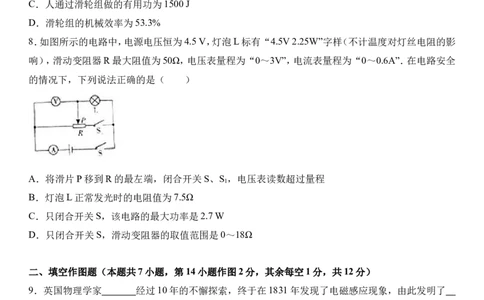

8．如图所示的电路中，电源电压恒为4.5 V，灯泡L标有“4.5V 2.25W”字样（不计温度对灯丝电阻的影
响），滑动变阻器R最大阻值为50Ω，电压表量程为“0～3V”，电流表量程为“0～0.6A”．在电路安全
的情况下，下列说法正确的是（ ）
A．将滑片P移到R的最左端，闭合开关S、S ，电压表读数超过量程
1
B．灯泡L正常发光时的电阻值为7.5Ω
C．只闭合开关S，该电路的最大功率是2.7 W
D．只闭合开关S，滑动变阻器的取值范围是0～18Ω
二、填空作图题（本题共7小题，第14小题作图2分，其余每空1分，共12分）
9．英国物理学家 经过10年的不懈探索，终于在1831年发现了电磁感应现象，由此发明了
（选填“电动机”或“发电机”），开创了电气化时代的新纪元．
10．世界卫生组织倡导大家饮用烧开后的水．用天然气灶烧水的过程是通过 （选填“做功”或
“热传递”）的方法改变水的内能，在标准大气压下，将5kg初温为20℃的水烧开，需要吸收热量
J．[水的比热容c =4.2×103J/（kg•℃）]．
水
11．如图所示电路中，电源电压恒为6V，R =30Ω，只闭合开关S时，电流表示数为 A；同时闭合
1
开关S、S ，电流表示数为0.5 A，则通电1分钟电阻R 产生的热量为 J．
1 2

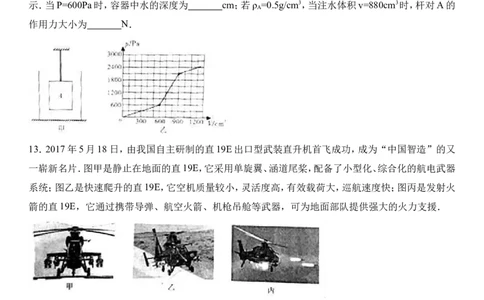

第3页（共24页）12．不吸水的长方体A固定在体积不计的轻杆下端，位于水平地面上的圆柱形容器内，杆上端固定不
动．如图所示．现缓慢向容器内注入适量的水，水对容器的压强P与注水体积V的变化关系如图乙所
示．当P=600Pa时，容器中水的深度为 cm；若ρ =0.5g/cm3，当注水体积v=880cm3时，杆对A的
A
作用力大小为 N．
13．2017年5月18 日，由我国自主研制的直19E出口型武装直升机首飞成功，成为“中国智造”的又
一崭新名片．图甲是静止在地面的直19E，它采用单旋翼、涵道尾桨，配备了小型化、综合化的航电武器
系统；图乙是快速爬升的直19E，它空机质量较小，灵活度高，有效载荷大，巡航速度快；图丙是发射火
箭的直19E，它通过携带导弹、航空火箭、机枪吊舱等武器，可为地面部队提供强大的火力支援．
请结合文字与图片，找出一个与以上情景有关的物理信息，并指出对应的物理知识，不得与示例重复．
示例：物理信息：直19E有综合化的航电武器系统；
物理知识：利用电磁波传递信息．
作答：物理信息： ；
物理知识： ．
14．请按要求完成下列作图：在图中画出这条过光心的入射光线经过透镜后的出射光线．
第4页（共24页）15．根据图中的螺线管的电流I的方向，在右端虚框内标出螺线管的“N”极或“S”极．
三、实验探究题（本题共4小题，第16小题3分，第17小题2分、第18小题8分，第19小题9分，共22
分）
16．小明同学用一个焦距为10.0cm的凸透镜做“探究凸透镜成像规律”的实验，他需要将烛焰、透镜
和光屏三者的中心调整在 ，使像呈在光屏中央．当蜡烛与凸透镜位置如图时，成倒立、
（选填“放大”、“等大”或“缩小”）的实像，生活中的 （选填“照相机”、“投影仪”或
“放大镜”）就是利用了这样的成像原理．
17．小明利用如图所示的实验装置“探究水在凝固过程中温度的变化规律”．将盛有适量水的试管放
入装有含盐冰的烧杯中，温度计测试管中水的温度．小明发现水在凝固过程中温度 （选填“保
持不变”、“逐渐升高”或“逐渐降低”）；烧杯内含盐冰的温度必须远低于试管中水凝固时的温度，
这说明水在凝固过程中需要 （选填“吸热“或“放热”）．
18．小张同学在做“测量小灯泡电阻”的实验中，所用器材如下：两节新干电池，标有2.5 V相同规格
的小灯泡若干，两个滑动变阻器R “10Ω 1A”、R “20Ω 2A”，开关、导线若干．
1 2
第5页（共24页）（1）请你根据图甲，用笔画线代替导线，将图乙中的电路连接完整（要求：滑动变阻器滑片P右移灯泡
变亮，且导线不交叉）．
（2）闭合开关前，应将滑片于 （选填“A”或“B”）端．正确连接电路后，闭合开关S，移动滑片
P，小张发现小灯泡给终不亮，电流表指针几乎末偏转，电压表有示数，则故障原因可能是
A．小灯泡短路 B．滑动变阻器短路 C．小灯泡断路 D．滑动变阻器断路
（3）排除故障后，移动滑片P，依次测得6组数据，如表一所示．其中第2次实验时电流表表盘如图丙，
此时电路中的电流为 A；第4次实验时灯泡电阻值为 Ω．由表一中的数据可知，小张选
用的滑动变器应是 （选填“R ”或“R ”）．
1 2
（4）小张将这6组数据算得的电阻值取平均值作为小灯泡的电阻，这种数据处理方式是 （选填
“合理”或“不合理”）的．
表一
实验次 1 2 3 4 5 6
数
电压 0.5 1.0 1.5 2.0 2.5 2.8
V/V
电流I/A 0.16 0.22 0.25 0.28 0.29
电阻 3.1 6.8 8.9 9.7
R/Ω
表二
实验次 1 2 3
数
电阻 5 10 20
R/Ω
电流I/A 0.30 0.20 0.12
（5）小张继续用图乙所示装置来探究“电流与电阻的关系”．他分别把阻值准确的5Ω、10Ω、20Ω的定
值电阻接入原小灯泡的位置，通过实验，记录电流表示数如表二所示．他发现通过导体的电流跟电阻不
成反比，其原因可能是： ．
第6页（共24页）19．喜欢书法的小明同学用压纸石块设计了如下测量与探究活动，如图所示：
（1）小明在学校用天平和量筒测量压纸石块的密度：
①将托盘天平置于水平桌面上，游码移至零刻度处，发现指针偏向分度盘的右侧，他应将平衡螺母向
（选填“左”或“右”）调，直至横梁平衡；
②将石块放在天平的 （选填“左”或“右”）盘，在另一盘中增减砝码并移动游码，直至横梁
再次平衡，此时砝码和游码如图a所示，则石块的质量m= g；
③他在量筒中装入40 mL的水，将石块缓慢浸没在水中，如图b所示，则石块的体积V= cm3，
由密度公式ρ= 可算出它的密度．
（2）小明回家后用操作方便、精确度高的电子秤和同一块压纸石块，探究“影响浮力大小的因素”．
①他将搅匀的糖水装入柱形杯中，置于电子秤上，如图c所示；
②用体积不计的细线系好石块，缓慢浸入糖水至刚好浸没，电子称示数逐渐增大，则糖水对杯底的压力
（选填“逐渐增大”、“保持不变”或“逐渐减小”），说明石块所受浮力大小与 有
关．如图d所示位置，石块所受浮力大小为 N；
③他将石决沉入杯底，松开细线，如图e所示，便开始书写探究报告：
④完成探究报告后，他将石块从糖水中慢慢提起．细心的小明发现石块离开杯底至露出液面前，电子秤
示数一直减小，这说明石块在放置一段时间的糖水中所受浮力的大小与浸没深度 （选填“有
关”、“无关”），造成这个结果的主要原因可能是 ．
四、论述计算题（本题共3小题，第20小题6分，第21小题8分，第22小题8分，共22分，解答时应写
出必要的文字说明、方程式和重要的演算步骤，只写出最后结果的不得分）
20．重庆至德国杜伊斯堡的中欧班列全程约10800 km，运行时间300h．中欧班列在平直路面匀速行驶
第7页（共24页）时，和谐型大功率机车提供的牵引力约9.6×107 N，求：
（1）中欧班列运行时的平均速度约为多少千米每小时？
（2）中欧班列在平直路面以v=20m/s匀速行驶时，机车功率约为多少瓦？
21．图甲是《天工开物》中记载的三千多年前在井上汲水的桔槔，其示意图如图乙．轻质杠杆的支点O
距左端l =0.5m，距右端l =0.2m．在杠杆左端悬挂质量为2kg的物体A，右端挂边长为0.1m的正方体
1 2
B，杠杆在水平位置平衡时，正方体B对地面的压力为20N．求：
（1）此时杠杆左端所受拉力大小为多少牛顿？
（2）正方体B的密度为多少千克每立方米？
（3）若该处为松软的泥地，能承受最大压强为4×103Pa，为使杠杆仍在水平位置平衡，物体A的重力至
少为多少牛顿？
22．小明家的电饭锅如图甲，额定电压为220V，“煮饭”时额定功率为1210W，简化电路如图乙，S 为
1
温控开关，发热电阻R 和R 的阻值不随温度变化，电阻R 在“保温”状态与“煮饭”状态时的功率
1 2 2
之比为1：16，求：
（1）正常“煮饭”状态，通过电饭锅的电流为多少安？
（2）电阻R 的阻值为多少欧？
1
（3）某天傍晚，小明关闭家里其它用电器，只让“保温”状态的电饭锅工作，发现自家电能表（如图丙）
指示灯每闪烁4次所用的时间为48s．则R 两端的实际电压为多少伏？
2
第8页（共24页）2017 年重庆市市初中毕业、升学考试
物理学 科
（满分80分，考试时间6分钟）
一、选择题：本大题共8小题，每小题3分，共24分．不需写出解答过程，请把最后结果填在题后括号内．
1．（2017重庆市，题号1，分值3）下列物理量最接近实际的是（ ）
A．一名普通中学生的质量约为55kg
B．人感觉舒适的环境温度约为37℃
C．对人体的安全电压不高于3.6V
D．普通中学生步行速度约为11m/s
【答案】A
【解析】A．一名普通中学生的质量约为55kg，符合实际，故A正确；
B．人感到舒适的环境温度约为25℃，故B错误；
C．对人体的安全电压不高于36V，故C错误；
D．普通中学生步行速度约为1.2m/s，故D错误。
【知识点】质量和密度 物态变化 电压 机械运动
2．（2017重庆市，题号2，分值3）如图1所示的光现象中，由于光的直线传播形成的是（ ）
A． 水缸中的“身体”
B． 江面上的“倒影”
C． 阳光下“影子”
第9页（共24页）D． 雨后的“彩虹”
图1
【答案】C
【解析】A．水缸中的“身体”是由于光的折射形成的，故A错误；
B．江面上的“倒影”属于平面镜成像，是光的反射形成的，故B错误；
C．阳光下“影子”是因为光是沿直线传播的，故C正确；
D．雨后的“彩虹”是光的色散现象，故D错误。
【知识点】光的直线传播 光的反射 光的折射 光的色散
3．（2017重庆市，题号3，分值3）“赏中华诗词、寻文化基因、品生活之美”的《中国诗词大会》，深受观众的青睐。下
列对古诗文中涉及的热现象解释正确的是（ ）
A．“雾凇沆砀，天与云与山与水，上下一白。”雾凇的形成是升华现象
B．“月落乌啼霜满天，江枫渔火对愁眠。”霜的形成是凝固现象
C．“青青园中葵，朝露待日晞。”露的形成是汽化现象
D．“螣蛇乘雾，终为土灰。”雾的形成是液化现象
【答案】D
【解析】A．“雾凇”，是空气中的水蒸气遇冷发生的凝华现象，故A错误；
B．霜是空气中的水蒸气遇冷发生的凝华现象，故B错误；
C．露是空气中的水蒸气遇冷发生的液化现象，故C错误；
D．雾是空气中的水蒸气遇冷液化形成的，是液化现象，故D正确。
【知识点】物态变化
4．（2017重庆市，题号4，分值3）2017年1月，中国自主研发出圆珠笔的“笔尖钢”，用“工匠精神”诠释了“中国
创造”。图2为同学们用按压式圆珠笔按压弹起的情景，下列分析恰当的是（ ）
图2
第10页（共24页）A．笔杆的手握部分有粗糙的橡胶套，可以增大摩擦
B．笔在纸上写的字不易擦去，是因为分子不运动
C．笔弹起离开桌面继续上升是因为受到惯性的作用
D．笔弹起离开桌面上升过程中内能转化为机械能
【答案】A
【解析】A．笔杆的手握部分有粗糙的橡胶套，通过增大接触面的粗糙程度增大摩擦，故A正确；
B．笔在纸上写的字不易擦去，是因为墨水发生了扩散现象，说明分子在做无规则运动，故B错误；
C．笔弹起离开桌面继续上升是因为笔本身具有惯性，而不是受到惯性的作用，故C错误；
D．笔弹起离开桌面上升过程中，弹性势能转化为动能和重力所能，不是内能转化为机械能，故D错误。
【知识点】摩擦力 物态变化 牛顿第一定律 机械能及其转化
5．（2017重庆市，题号5，分值3）关于图3所示的电和磁知识，下列说法错误的是（ ）
图3
A.电动机是利用了通电导体在磁场中受到力的作用来工作的
B.有金属外壳的家用电器外壳不接地会有安全隐患
C.梳头后的塑料梳子能吸引小纸屑是因为梳子具有磁性
D.磁悬浮列车是利用电流的磁效应来工作的
【答案】C
【解析】A．电动机是利用了通电导体在磁场中受到力转动的原理来工作的，把电能转化为机械能，故A正确，不合题
意；
B．金属外壳的用电器漏电时，如果不接地线，人间接接触火线，会发生触电事故；如果金属外壳接地线上，接触漏电
的用电器时，人体被地线短路，防止触电事故的发生，所以家用电器的金属外壳应接地，故B正确，不合题意；
C．用塑料梳子梳头发时，梳子与头发相互摩擦，使梳子与头发带上了异种电荷，带电体能够吸引轻小物体，所以梳头
后的塑料梳子能吸引小纸屑，故C错误，符合题意；
D．磁悬浮列车是利用同名磁极相排斥的原理从铁轨上浮起来的，磁悬浮列车的磁极利用了电流的磁效应，故D正确，
不合题意。
【知识点】电动机 安全用电 电流和电路 电生磁
第11页（共24页）6．（2017重庆市，题号6，分值3）为治理雾霾天气，环保部门加强了对PM2.5的监控。图4是某兴趣小组设计的监测
PM2.5的四个电路图，其中R是气敏电阻，阻值随PM2.5浓度增大而减小，R 是保护电阻。现要求PM2.5浓度越大，电
0
表的示数就越大，则符合要求的电路图是（ ）
图4
【答案】B
【解析】A．由电路图可知，R与R 串联，电压表测R两端的电压，当天然气浓度增大时气敏电阻的阻值减小、电路的总
0
电阻减小，根据串联电路电阻的分压特点可知R两端分得的电压减小，即电压表的示数减小，故A不合题意；
B．由电路图可知，R与R 串联，电压表测R 两端的电压，当天然气浓度增大时气敏电阻的阻值减小、电路的总电阻减
0 0
小，根据串联电路电阻的分压特点可知R 两端分得的电压增大，即电压表的示数增大，故B符合题意；
0
C．由电路图可知，R与R 串联，电压表测电源电压，当天然气浓度增大时气敏电阻的阻值减小、电路的总电阻减小，
0
电源电压不变，即电压表的示不变，故C不合题意；
D．由电路图可知，R被短路，电流表测电路中电流，当天然气浓度增大时气敏电阻的阻值减小、电路的总电阻减小，
电流表的示数不变，故D不合题意。
【知识点】欧姆定律
7．（2017重庆市，题号7，分值3）工人师傅用图5所示的滑轮组，将重为800N的重物缓慢匀速竖直提升3m，人对绳的
拉力F为500N，不计绳重和滑轮转轴处的摩擦，则（ ）
图5
A.绳子自由端移动的距离为9m
B.动滑轮的重力为200N
C.人通过滑轮组做的有用功为1500J
D.滑轮组的机械效率为53.3%
第12页（共24页）【答案】B
【解析】由图示可知，滑轮组绳子的有效股数n=2；
A．绳子自由端移动的距离为s=2h=2×3m=6m，故A错误；
B．由 得：G =2F-G=2×500N-800N=200N，故B正确；
动
C．人通过滑轮组做的有用功：W =Gh=800N×3m=2400J，故C错误；
有
D．滑轮组的机械效率： ，故D错误。
【知识点】机械效率
8．（2017重庆市，题号8，分值3）如图6所示，电源电压恒为4.5V，灯泡L标有“4.5V 2.25W”字样（不计温度对灯
丝电阻的影响），滑动变阻器R最大阻值为50Ω，电压表量程为“0-3V”，电流表量程为“0-0.6A”。在电路安全的
情况下，下列说法正确的是（ ）
图6
A.将滑片P移到R的最左端，闭合开关S、S，电压表读数超过量程
1
B.灯泡L正常发光时的电阻为7.5Ω
C.只闭合开关S，该电路的最大功率是2.7W
D.只闭合开关S，滑动变阻器的取值范围是0-18Ω
【答案】D
【解析】A．将滑片P移到R的最左端，闭合开关S、S，L、R并联，电压表示数为0，故A错误；
1
B．灯泡L铭牌可知：灯泡L正常发光时的电阻 ，故B错误；
C．只闭合开关S，滑片P移到R的最左端时，该电路的功率最大，为2.25W，故C错误；
D．只闭合开关S，R和灯泡L串联；灯泡的额定电流为 ；故滑动变阻器最小值为
0；当电压表示数最大为3V时，根据串联电路的特点，灯泡两端电压为U=U-U=4.5V-3V=1.5V，电路中的电流为
L R
第13页（共24页），则滑动变阻器的最大值为 ；所以滑动变阻器的取值范围是0-
18Ω，故D正确。
【知识点】欧姆定律 电功率
二、填空作图题：本大题共6小题，第14小题作图2分，其余每空1分，共1分．
9．（2017重庆市，题号9，分值2）英国物理学家 经过10年的不懈探索，终于在1831年发现了电磁感应现象，由
此发明了 （选填“电动机”或“发电机”），开创了电气时代的新纪元。
【答案】法拉第；发动机
【解析】根据法拉第发现的电磁感应现象，人们发明了发电机，为人类大规模获得电能提供了可能。
【知识点】磁生电
10．（2017重庆市，题号10，分值1）世界卫生组织倡导大家饮用烧开后的水。用天然气灶烧水的过程是通过________
（选填“做功”或“热传递”）的方法改变谁的内能。在标准大气压下，将5kg初温为20℃的水烧开，需吸收热量
J[水的比热容C =4.2×103J/(kg·℃）]
水
【答案】热传递 1.68×106
【解析】用天然气灶烧水的过程中，热从高温物体传递给水，是通过热传递的方式改变了水的内能；
标准大气压下水沸水的温度为100℃；
水吸收的热量：Q =cm△t=4.2×103J/（kg•℃）×5kg×（100℃-20℃）=1.68×106J。
吸
【知识点】热和能
11．（2017重庆市，题号11，分值3）如图7所示电路中，电源电压恒为6V，R=30Ω，只闭合开关S时，电流表的示数
1
A；同时闭合开关S、S，电流表示数为0.5A，则通电1分钟电阻R 产生的热量为 J。
1 2
图7
【答案】0.2；108
【解析】只闭合开关S时，只有R 接入电路，电路中的电流 ；
1
同时闭合开关S、S 时，R、R 并联：I=I-I=0.5A-0.2A=0.3A；
1 1 2 2 1
第14页（共24页）通电1分钟电阻R 产生的热量：Q=W=IUt=0.3A×6V×60s=108J。
2 2 2 2
【知识点】欧姆定律 电流和电路 焦耳定律及其应用
12．（2017重庆市，题号12，分值3）不吸水的长方体A固定在体积不计的轻杆下端，位于水平地面上的圆柱形容器内，
杆上端固定不动，如图8甲所示。现缓慢向容器内注入适量的水，水对容器底部的压强p与注水体积V的变化关
系如图8乙所示。当p=600Pa时，容器中水的深度为 cm；若ρ=0.5g/cm3，当注水体积V=880cm3时，杆
A
对A的作用力大小为 N。
图8
【答案】6；5.2
【解析】当p=600Pa时，由p=ρ gh可得： ；
水
由乙图知，此时水的体积为：V =600cm3；
水
容器的横截面积为： ；
当注水体积V=900cm3时，由图乙可知：物体A刚好完全浸没水中；由图乙可知：p=2100Pa；
此时水的深度为： ；
水和物体A排开水的总体积为：V =Sh =10-2m2×0.21m=2.1×10-3m3；
总 水
则物体A的体积为：V=Sh -V =10-2m2×0.21m -900×10-6m3=1.2×10-3m3；
A 水 水
物体A的高度为：h=h -h=0.21m-0.06m=0.15m；
A 水
物体A的横截面积： ；
当注水体积V=880cm3时，设物体A浸入水中的深度为h´，则V ´=V+V´；
总 A
即：S（h+h´）=V+S h´；
A
第15页（共24页）代入数据：10-2m2×（0.06m+ h´）=880×10-6m3+8×10-3m2×h´；
解得：h´=0.14m；
则物体A排开水的体积为：V =S h´=8×10-3m2×0.14m=1.12×10-3m3；
排 A
物体A受到的浮力为：F =ρ V g=103kg/m3×1.12×10-3m3×10/kg=11.2N；
浮 水 排
物体A重力：G=ρVg=0.5×103kg/m3×1.2×10-3m3×10/kg=6N；
A A A
杆对A的作用力大小为：F=F -G=11.2N-6N=5.2N。
浮
【知识点】液体压强 浮力
13．（2017重庆市，题号13，分值3）2017年5月18日，由我国自主研制的直19E出口型武装直升机首飞成功，成为
“中国智造”的又一新名片。图9甲是静止在地面的直19E，它采用单旋翼、涵道尾桨，配备了小型化、综合化的
航点武器系统；图9乙是快速爬升的直19E，他空机质量较小，灵活度高，有效载荷大，巡航速度快；图9丙是发射
火箭的直19E，它通过携带导弹、航空火箭、机枪吊舱等武器，可为地面部队提供强大的火力支援。
图9
请结合文字与图片，找出一个与以上情景有关的物理信息并指出对用的物理知识，不得与示例重复。
示例： 物理信息：直19E有综合化的航电武器系统。
物理知识：体利用电磁波传递信息。
作答： 物理信息：
物理知识：
【答案】直19E质量较小，灵活度高；惯性与质量有关，质量越小，惯性越小。
【解析】物理信息：直19E质量较小，灵活度高；
物理知识：惯性与质量有关，质量越小，惯性越小。
【知识点】牛顿第一定律
14．（2017重庆市，题号14，分值3）请按要求完成下列作图
（1）在图10中画出这条过光心的入射光线经过透镜后的出射光线。
第16页（共24页）图10
【答案】见下图；
【解析】过光心的光线经凹透镜折射后传播方向不改变；如图所示：
【知识点】透镜及其应用
（2）根据图11中螺线管的电流I的方向，在右端虚线框内标出螺线管的“N”极或“S”极。
图11
【答案】见下图
【解析】用右手握住螺线管，让四指指向螺线管中的电流方向，则大拇指所指的那端就是螺线管的N极；由图可知：螺
线管中的电流方向是“前上后下”，则大拇指指向左端，所以左端是N极，右端是S极，如图：
【知识点】磁现象 电生磁
三、实验探究题（本大题共3小题，15小题5分，16小题8分，17小题9分，共22分）
15．（2017重庆市，题号15，分值5）（1）小明同学用一个焦距为10.0cm的凸透镜做“探究凸透镜成像规律”的实验，
他需要将烛焰、透镜和光屏三者的中心调整在 ，使像呈在光屏中央。当蜡烛与透镜位置如图12时，
成倒立、 （选填“放大”、“等大”或“缩小”）的实像，生活中的 （选填“照相机”、“投影
仪”或“放大镜”）就是利用了这样的成像原理
第17页（共24页）图12
【答案】在同一高度 缩小 照相机
【解析】根据图示的光屏、凸透镜、烛焰三者的位置关系可知，光屏的中心高于凸透镜、烛焰的中心，要使像成在光屏
的中心，就要使光屏向下调整使三者的中心在同一高度上；
如图所示，物距为26.0厘米，凸透镜的焦距是10厘米，物距大于二倍焦距，根据凸透镜成像的规律可知，此时物体在
光屏上成倒立缩小的实像；照相机就是利用了这样的成像原理。
【知识点】透镜及其应用
（2）小明利用图13所示的实验装置“探究水在凝固过程中温度的变化规律”。将盛有适量水的试管放入装有含盐冰
的烧杯中，温度计测试管中水的温度。小明发现水凝固过程中温度 （选填“保持不变”、“逐渐升高”或
“逐渐降低”）；烧杯内含盐冰的温度必须低于试管内水凝固时的温度，这说明水在凝固过程中需要_____（选填“吸
热”或“放热”）
图13
【答案】保持不变 放热
【解析】根据实验可知：水凝固过程中温度保持不变；
烧杯内含盐冰的温度低于试管内水凝固时的温度，这说明水在凝固过程中需要放热。
【知识点】物态变化
16．（2017重庆市，题号16，分值8）小张同学在做“测量小灯泡电阻”的实验中，所用器材如下：两节新干电池，标有
2.5V相同规格灯泡若干，两个滑动变阻器R“10Ω 1A”、R“20Ω 2A”，开关、导线若干。
1 2
第18页（共24页）（1）请你根据图14甲，用笔划线代替导线，将图14乙中的电路图连接完整（要求：滑动变阻器滑片P向右移动时灯泡
变亮，且导线不交叉）。
（2）闭合开关前，应将滑片P置于 （选填“A”或“B”）端。正确连接电路后，闭合开关S，移动滑片P，小
张发现小灯泡始终不亮，电流表指针几乎未偏转，电压表有示数，则故障原因可能是 。
A．小灯泡短路
B．滑动变阻器短路
C．小灯泡断路
D．滑动变阻器断路
（3）排除故障后，移动滑片P，依次测得6组数据，如表一所示。其中第2次实验时电流表表盘如图14丙，此时电路中
的电流为 A；第4次实验时灯泡电阻值为 Ω。由表一中数据可知，小张选用的滑动变阻器应是
（选填“R”或“R”）。
1 2
表一 表二
实验次数 1 2 3 4 5 6 实验次数 1 2 3
电压U/V 0.5 1.0 1.5 2.0 2.5 2.8 电阻R/Ω 5 10 20
电流I/A 0.16 0.22 0.25 0.28 0.29 电流I/A 0.3 0.2 0.12
电阻R/Ω 3.1 6.8 8.9 9.7
（4）小张将这6组数据算得的电阻值取平均值作为小灯泡的电阻，这种数据处理方式是 （选填“合理”或
“不合理”）的。
（5）小张继续用图14乙所示装置来探究“电流与电阻的关系”。他分别把阻值准确的5Ω、10Ω、20Ω的定值电阻接
入原小灯泡的位置，通过实验，记录电流表示数如表二所示。他发现通过导体的电流跟电阻不成反比，其中原因
可能是： 。
【答案】（1）如图；（2）A；C；（3）0.2；8；R2；（4）不合理；（5）没有控制电阻两端的电压不变。
【解析】（1）测小灯泡电阻的实验中，滑动变阻器应串联入电路中，题中要求“滑动变阻器的滑片P向右端移动时小
灯泡变亮”，所以此时变阻器连入阻值变小，应将接线柱B接入电路中；如图所示：
第19页（共24页）（2）为了保护电路，防止出现短路，开关闭合前滑动变阻器的滑片应放在阻值最大位置，滑片P置于A端；
移动变阻器滑片P，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障的原因可能是小灯泡断路；
故选C；
（3）如图丙，电流表量程为0-0.6A，分度值为0.02A，电流表示数为0.2A；
第4次实验时，U=2.0V，I=0.25A，由欧姆定律可得： ；
4 4
两节新干电池的电压为3V，当灯泡电压为U=0.5V时，根据串联电路的特点，知：U=U-U=3V-0.5V，滑动变阻器接入电
L P L
路的电阻为 ，选用的滑动变阻器的最大值应大于15.625Ω，故选R；
2
（4）因为灯丝电阻随着灯丝的温度变化而变化，不同电压时灯丝电阻不同不是由于误差造成的，计算电阻平均值无意
义，所以这种数据处理方式是不合理的；
（5）探究电流跟电阻关系时，要保持电压不变；实验时，分别把5Ω、10Ω、20Ω电阻接入原灯泡位置，立即闭合开关，原
灯泡位置接入的电阻越大，分担的电压越大，没有保持电阻两端的电压不变，所以得到电流跟电阻不成反比。
【知识点】欧姆定律
17．（2017重庆市，题号17，分值9）喜欢书法的小明同学用压纸石块设计了如下测量与探究活动，如图15所示：
（1）小明在学校用天平和量筒测量压纸石块的密度：
第20页（共24页）①将托盘天平置于水平桌面上，游码移至零刻度处，发现指针偏向分度盘右侧，他应将平衡螺母向 （选填
“左”或“右”）调，直至衡量平衡；
②将石块放在天平的 （选填“左”或“右”），在另一盘中增减砝码并移动游码，直至横梁再次平衡，此时
砝码和游码如图15a所示，则石块的质量m= g；
③他在量筒中装入40mL的水，将石块缓慢浸没在水中，如图15b所示，则石块的体积V= cm3，由密度公式
可算出它的密度。
（2）小明回家后用操作方便、精确度高的电子秤和同一块压纸石块，探究“影响浮力大小的因素”。
①他将搅匀的糖水装入柱形杯中，置于电子秤上，如图15c所示；
②用体积不计的细绳系好石块，缓慢浸入糖水直至刚好浸没，电子秤示数逐渐增大，则糖水对杯底的压力_______（选
填“逐渐增大”、“保持不变”或“逐渐减小”），说明石块所受浮力大小与 有关，如图15d所示位置，石块所
受浮力大小为 N；
③他将石块沉入杯底，松开细绳，如图15e所示，便开始写探究报告；
④完成探究报告后，他将石块从糖水中缓慢提升。细心的小明发现石块离开杯底至露出液面前，电子秤示数一直减小，
这说明石块在放置一段时间的糖水中受到的浮力大小与浸没深度 （选填“有关”或“无关”），造成这个
结果的主要原因可能是： 。
【答案】（1）①左；②左；53.4；③20
（2）②逐渐变大；排开液体体积；0.214；④有关；糖水密度分布不均匀。
【解析】（1）①天平放在水平桌面上，先将游码移到标尺左端的零刻度处，指针指在分度盘的右侧，将平衡螺母向左调，
使天平横梁平衡；
②利用天平测量物体质量时，物体应放在左盘；
天平的分度值为0.2g，小矿石质量m等于砝码质量加游码对应的刻度值，故石块的质量m=50g+3.4g=53.4g；
③量筒的分度值为2ml，小矿石体积V等于量筒的液面的两次读数之差，故石块的质量V=60cm3-40cm3=20cm3。
（2）②电子秤示数逐渐增大，则糖水对杯底的压力增大；
电子秤示数增大，根据物体间力的作用是相互的，小球所受浮力增大，说明石块所受浮力大小与排开液体体积有关；
如图15d所示位置，石块所受浮力大小为F =△mg=(421.4×10-3kg-400×10-3kg)×10N/kg=0.214N；
浮
④石块从糖水中缓慢提升，离开杯底至露出液面前，电子秤示数一直减小，说明石块受到的浮力减小，说明石块在放
置一段时间的糖水中受到的浮力大小与浸没深度有关；
造成这个结果的主要原因可能是糖水密度分布不均匀。
【知识点】质量和密度 浮力
四、论述计算题题：本大题共3小题，第18小题6分，19小题8分，20小题8分，共22分．解题应写出必要的文字说明、
第21页（共24页）步骤和公式，只写出最后结果的不能给分．
18．（2017重庆市，题号18，分值6）重庆至德国杜伊斯堡的中欧班列全程约10800km，运行时间约为300h。中欧班列
在平直路面匀速行驶时，和谐型大功率机车提供的牵引力约为9.6×107N。求：（1）中欧班列运行时的平均速度约为多
少km/h？（2）中欧班列在平直路面以20m/s匀速行驶时，机车功率约为多少瓦？
【答案】（1）36km/h；（2）1.92×109W
【解析】（1）已知s=10800km，t=300h，由速度公式可得： ；
（2）班列在平直路面以20m/s匀速行驶时，机车功率： 。
【知识点】机械运动 功和功率
19．（2017重庆市，题号19，分值8）图16甲是《天工开物》中记载的三千多年前在井上汲水的桔槔，其示意图如图16
乙所示。轻质杆杠的质点O距左端l=0.5,m，距右端l=0.2m。在杠杆左端悬挂质量为2kg的物体A，右端挂边长为
1 2
0.1m的正方体B，杠杆在水平位置平衡时，正方体B对地面的压力为20N。求：
（1）此时杠杆左端所受的拉力大小为多少牛顿？
（2）正方体B的密度为多少kg/m³？
（3）若该处为松软的泥地，能承受的最大压强为4×104Pa，为使杠杆仍在水平位置平衡，物体A的重力至少为多少牛
顿？
图16
【答案】（1）20N；（2）7×103kg/m3；（3）12N
【解析】（1）F =G =m g=2kg×10N/kg=20N；
左 A A
（2）∵杠杆处于平衡状态，有：20N×0.5m=F ×0.2m；
右
解得：F =50N；
右
又∵B处于平衡状态；
∴G =F +F =70N；
B 右 支
V =1×10-3m3；
B
则 ；
（3）S =1×10-2m2，F =pS =4×104Pa×1×10-2m2 =40N；
B 支 B
第22页（共24页）则右端绳子的拉力T=G -F =70N-40N=30N；
B 支
欲使杠杆处于平衡状态：G ´×0.5m=T×0.2m，解得：G ´=12N；
A A
即：A的重力至少为12N。
【知识点】压强 简单机械
20．（2017重庆市，题号20，分值8）小明家的电饭锅如图17甲所示，额定电压为220V，“煮饭”时额定功率为
1210W，简化电路如图17乙所示，S 为温控开关，发热电阻R 与R 的阻值不随温度变化，电阻R 在“保温”状态
1 1 2 2
与“煮饭”状态的功率之比为1：16，求：
（1）正常“煮饭”状态，通过电饭锅的电流为多少安？
（2）电阻R 的阻值为多少欧？
1
（3）某天傍晚，小明关闭家里其他用电器，只让“保温”状态的电饭锅工作，发现自家电能表（如图17丙所示）指示灯
每闪烁4次所用的时间为48s。则R 两端的实际电压为多少伏？
2
图17
【答案】（1）5.5A；（2）120Ω；（3）250W
【解析】（1）当电饭锅处于煮饭状态： ；
（2）电阻R 在“保温”与“煮饭”的功率之比为1:16，
2
即：I 2R ：I 2R =1:16；
保 2 煮 2
解得：I ：I =1:4；
保 煮
即： ；
所以R =3R ；
1 2
；
所以R =3R =120Ω；
1 2
第23页（共24页）（3）闪4次所消耗的电能为： ；
电功率为： ；
根据 得： 。
第24页（共24页）
