2018 年重庆市中考物理试卷（B卷）
一、选择题（本题共8个小题，每小题只有一个选项最符合题意。每小3分，共24
分．）
1． 下列物量最接近实际的是（ ）
A．人体的正常体温是42℃
B．一只老母鸡的质量约为2.2kg
C．乒乓球的直径约为8cm
D．我国家庭照明电路的电压为36V

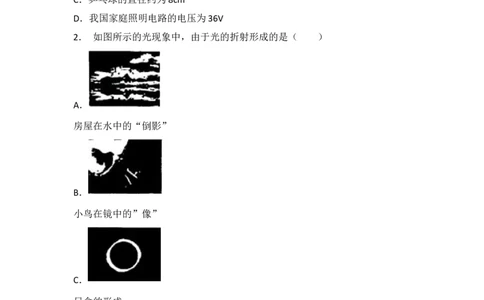

2． 如图所示的光现象中，由于光的折射形成的是（ ）
A．
房屋在水中的“倒影”
B．
小鸟在镜中的”像”
C．
日食的形成
D．
竹筷在水面处“折断”
3． 下列现象中属于升华的是（ ）
第1页（共36页）A．放在衣柜中的卫生球慢慢消失
B．荷塘中荷叶上露珠的形成
C．嘉陵江上清晨轻盈的雾的形成
D．武隆仙女山上冰雪消融的过程
4． 我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保
障。如果使用不当也会给我们带来危害，下列做法符合安全用电要求的是（ ）
A．手机充电器永久的插在插座上
B．断开电源后，再更换灯泡
C．使用测电笔时，手直接接触它的笔尖
D．家庭电路保险丝断了，用铜丝代替保险丝

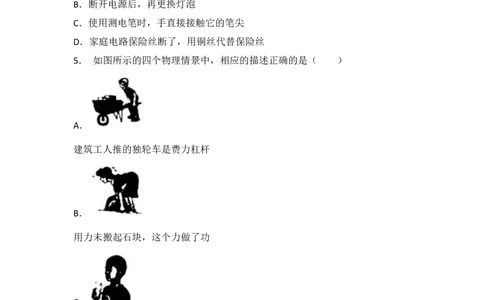

5． 如图所示的四个物理情景中，相应的描述正确的是（ ）
A．
建筑工人推的独轮车是费力杠杆
B．
用力未搬起石块，这个力做了功
C．
用吸管喝饮料时利用了大气压强
D．
雕刻刀的刀口很薄，是为了减小压强
第2页（共36页）6． 如图所示的电路中，电源电压保持不变，闭合开关S，灯泡L发光，移动滑动变
阻器的滑片P，下列说法正确的是（ ）
A．向右移动滑片P，电流表示数减小，电压表示数增大
B．向右移动滑片P，电流表示数增大，电压表示数减小
C．向左移动滑片P，电流表示数减小，电压表示数减小
D．向左移动滑片P，电流表示数增大，电压表示数增大
7． 部分农户在新建住房时，常利用如图所示的简易滑轮提升建材。在一次提升
建材的过程中，建筑工人用 400N的拉力，将重600N的建材在10s内匀速提高
3m。则下列判断正确的是（ ）
A．滑轮所做的有用功为1200J
B．滑轮受到的重力为100N
C．该滑轮的机械效率η=75%
D．绳子自由端移动的速度大小为0.3m/s
8． 水平桌面上的薄壁圆柱形容器中盛有某种液体，容器底面积为80cm2，用细线
拴着体积为为100cm3的金属球沉入容器底，这时液体深度为10cm，它对容器底
的压力为1.9N，如图所示。现将金属球从液体中取出，液体对容器底的压强改变
了100Pa，从容器中取出金属球时，表面所沾液体与细线的体积均不计。则下列判
断正确的是（ ）
A．金属球在液体中所受浮力大小为1N
第3页（共36页）B．容器中液体所受重力大小为6.4N
C．取出金属球后，容器对桌面的压强减小了100Pa
D．金属球的密度为2.7×103kg/m3
二、填空作图（本题共6个小题，第14小题作图2分，其余每空1分，共12分）
9．（2分）生活中用铁锅加热菜油，菜油的温度很快升高，这是通过 的方
式增加了菜油的内能；用热油炒菜时，远远的就闻到炒菜的香味，这是由于分子
在永不停息的做 运动。
10．（2分）图（甲）是我国早期的指南针﹣司南，它的S极与条形磁铁的N极相互
（选填“排斥”或“吸引“）。2018年5月21日，我国发射了一颗名叫“鹊桥”
的卫星，如图（乙）所示，该卫星在发射升空的过程中，若以“鹊桥”卫星为参照
物，地面上的建筑物是 （选填“运动”或”静止”）的。
11．（2分）如图所示的电路中，R 、R 为定值电阻，其中R =10Ω．当只闭合开关S
1 2 1 1
时，电流表的示数为0.4A．则电源电压为 V；当同时闭合开关S 、S 时，电
1 2
流表的示数增大为1.2A．则R 消耗的电功率为 W。
2
12．（2分）如图甲所示，底面积为100cm2的圆柱形容器中装满了水，底部中央固
定有一根体积不计沿竖直方向的细杆，细杆的上端连接着密度为0.6g/cm3的圆柱
体A，容器的底部安装有阀门。现打开阀门控制水以50cm3/s流出，同时开始计时，
水对容器底部的压力随时间变化的规律如图（乙）所示，则阀门未打开前水对容
器底都的压强为 Pa．当t=52s时，细杆对物体的作用力大小为 N。
第4页（共36页）13．（2分）如图所示，是我国空军的舰﹣6K轰炸机，它是我国自主研发的新一代
中远程型轰炸机。2018年5月19日，解放军空军出动轰﹣6K在我国的水兴岛进
行起降训练。轰炸机在机场跑道上启动，加速滑行一段距离后腾空而起，飞向
5000米左右的高空，在蓝天翱翔一段时间后，完成既定任务，成功返回机场，继续
沿跑道滑行一段距离，平稳地停在指定位。
请结合上述情景找出一个相关的物理信息，并指出其对应的物理知识，不得与示
例重复。
示例：物理信息：轰炸机腾空而起；
物理知识：空气对轰炸机产生的升力大于重力。
作答：物理信息：
物理知识：
14．（1分）请按要求完成下列作图：
在图中，画出平行于凸选镜主光轴的入射光线AB经透镜折射后的光线。
15．（1分）如图所示，是小磁针放在通电螺线管右端静止时的情形，在螺线管左
侧的虚线框内标出导线中电流的方向。
第5页（共36页）三、实验探究题（本题共3个小题，16小题2分，17小题3分、18小题8分，19小
题9分，共22分）
16．（2分）小华同学在做“观察水的沸腾”实验中：
①小华加热水的过程中，观察到温度计示数如图（甲）所示，则此时水的温度为
℃。
②小华把水温加热到90℃开始计时，每过1min观察并记录一次水温，观察到水
沸腾后继续加热一段时间。他画出的温度一时间图象如图（乙）所示。由此可得出
水在沸过程中要继续吸热，但温度 （选填”升高””降低“或”不变”）。
17． 如图所示，是小顺同学利用两支外形相同的蜡烛、透明玻璃板、木板、白纸和
铅笔等器材”探究平面成像特点”的装置。
①为了便于观察，该实验最好在较 （选填“明亮”或“黑暗”）的环境中
进行。
②选取相同的蜡烛，是为了便于比较像和物体的 关系。
③在玻璃板的后面放一个光屏，无论怎样移动光屏，都不能接收到蜡烛的像，这
说明平镜所成的是 （选填“实”或“虚”）像。
18．（8分）小丽同学在“测量鸡蛋的密度”实验中，进行了以下操作：
第6页（共36页）（1）将天平放在 桌面上，在天平托盘中分别放入不吸水的纸，把游码移到
零刻度线处，指针静止后的情形如图（甲）所示。要使横梁平衡，应将横梁上的平
横螺母向 （选填”左”或”右”）调，直至天平平衡。接着将鸡放在天平
的左盘，在右盘加减砝码、移动游码直到天平重新复平衡，所加砝码的质量和游
码的位置如图（乙）所示，则被测鸡蛋的质量为 g。
（2）因可供选择的量筒口径较小，鸡蛋无法放入，小丽自制了一个溢水杯，采用如
图（丙）所示的方法测量鸡蛋的体积，其具体做法是：先在溢水杯中加水，直到水
面恰好与溢水口相平，把量筒放在水溢水口下方，将鸡蛋慢慢放入水杯中，鸡蛋
最终沉入水底，量筒收集完从溢水杯溢出的水后，示数如图（丙）所示。他所使用
量筒的分度值为 cm3，在读取量筒中水的体积时，视线与液面 （选
填”相平”或“不相平”），鸡蛋的体积为 cm3。
（3）被测鸡蛋的密度为 g/cm3。
（4）若小丽用上述方法先测出鸡量的体积V，再取出溢水杯中的鸡蛋，放在天平的
左盘，称出它的质量为m，然后利用ρ= 计算出鸡蛋的密度。用种方法测得鸡蛋
的密度与真实值相比会 。（选填“偏大”“偏小”或”一样“）。
19．（9分）在探究“通过导体中的电流与电阻的关系”实验中，所用电源电压恒
为10V．已有的5个定值电阻的阻值分别为20Ω、30Ω、40Ω、50Ω、60Ω。
第7页（共36页）（1）根据图（甲）所示电路，用笔画线代替导线将图（乙）所示的实物电路连接完整。
（导线不交叉）
（2）闭合开关前，滑动变阻器的滑片应移至最 （选填“左”或“右”）端。
闭合开关后，发现电流表针指针无偏转，电压表指针有明显偏转，原因可能是电
阻R （选填“短路”或“断路“）。
（3）在实验中，先接入20Ω的电阻，调节滑动变阻器的滑片P至某一位置时，观察
到电流表、电压表指针位置如图（甲）、（乙）所示，则电流表示数为 A，电
压表示数为 V，接下来用30Ω代替20Ω的电阻做实验时，应将滑动变阻器
的滑片P从上一位置向 （选填“左”或”右”）滑动。
（4）为了完成实验探究，依次将剩下的3个定值电阻分别接入图（乙）的电路中，
替换前一次接入的定值电阻，调节滑动变器的滑片P至合适位置，再读出电流表
的示数，计算出每次接入的定值电阻R的倒数 ，以电阻的倒数 为横坐标，电流
I为纵坐标，在坐标系中描点并作出I﹣ 图线，如图（丙）所示。由I﹣ 图线可初
步得出结论：在电压一定时，导体中的电流跟导体电阻的倒数成 比；由此
进一步得出结论：在电压一定时，导体中的电流跟导体的电阻成 比。
第8页（共36页）（5）上述实验中所选滑动变阻器的最大阻值至少为 Ω。
四、论述计算题（本共3个小题，20小题6分、21小题8分、22小题8分，共22分．
解题应写出必要的文字说明、步骤和公式，只写出最后结果的不能分．）
20．（6分）如图所示的电路中，定值电阻R =40Ω，R =20Ω，电压表示数为10V．求：
1 2
（1）通过R 的电流；
2
（2）通电300s，电流通过R 所做的功。
1
21．（8分）如图所示，是我市著名民营企业生产的力帆100E型电动微型轿车。轿
车载着乘客在水平公路上匀速直线行驶1min所通过的路程为720m。已知轿车总
质量m=600kg，受到的阻力f大小恒为轿车重量的0.1倍，轮胎与路面接触的总面
积S=3×10﹣2m2．求：
（1）轿车行驶的速度大小。
（2）轿车对路面产生的压强。
（3）牵引力对轿车做功的功率。
22．（8分）某品牌电热水器有慢加热、快加热和保温三个工作状态。铭牌上的部
分参效如下表所示，其中快加热功率参数模糊不清，它能够把水加热到的最高温
度为75℃．简化电路如图所示，R 、R 均为加热电阻〔温度对电阻的影响忽略不
1 2
计）。若电热水器中已装满质量为40kg、温度为25℃的水。请完成下列问题：[已
知水的比热容c=4.2×103J/（kg•℃）〕
（1）用该电热水器把水加热到最高温度，水需要吸收的热量。
（2）开关S 闭合，S 接b，电热水器处于慢加热工作状态，求R 的阻值。
1 2 1
（3）若加热电阻产生的热量有84%被水吸收，用该电热水器把原有的水加热到最
第9页（共36页）高温度，用快加热比用慢加热节约多少秒？（结果保留整数）
额定电压 220V
保温功率 605W
慢加热功率 1210W
快加热功率
第10页（共36页）2018 年重庆市中考物理试卷（B 卷）
参考答案与试题解析
一、选择题（本题共8个小题，每小题只有一个选项最符合题意。每小3分，共24
分．）
1． 下列物量最接近实际的是（ ）
A．人体的正常体温是42℃
B．一只老母鸡的质量约为2.2kg
C．乒乓球的直径约为8cm
D．我国家庭照明电路的电压为36V
【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的
要进行单位的换算，最后判断最符合实际的是哪一个。
【解答】解：A、正常情况下，人的体温在37℃左右，变化幅度很小。故A不符合实
际；
B、一只老母鸡的质量在2kg左右，2.2kg接近此数值。故B符合实际；
C、标准乒乓球的直径为4cm。故C不符合实际；
D、我国家用电器的额定电压都是220V，与之配套的家庭电路电压也是220V．故
D不符合实际。
故选：B。
【点评】物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之
一，这种能力的提高，对我们的生活同样具有很大的现实意义。
2． 如图所示的光现象中，由于光的折射形成的是（ ）
A．
房屋在水中的“倒影”
第11页（共36页）B．
小鸟在镜中的”像”
C．
日食的形成
D．
竹筷在水面处“折断”
【分析】（1）（2）当光照射到物体界面上时，有一部分光被反射回来发生反射现象，
例如：平面镜成像、水中倒影等；
（3）光在同种均匀物质中沿直线传播，如：激光准直、小孔成像、日食月食的形成、
影子的形成等；
（4）当光从一种介质斜射入另一种介质时，传播方向的会偏折，发生折射现象，如：
看水里的鱼比实际位置浅、竹筷在水面处“折断”等。
【解答】解：AB、房屋在水中的“倒影”、小鸟在镜中的”像”是光的反射现象，
故AB错误；
C、日食是光的直线传播形成的，故C错误；
D、水中筷子“折断”是由光的折射形成的。故D正确。
故选：D。
【点评】本题考查了应用光传播的知识解释生活中的现象，判断生活中的光现象
是比较常见的题目，属于基础题，要会区分光现象是属于光的直线传播、光的反
射、光的折射中的哪种。
3． 下列现象中属于升华的是（ ）
第12页（共36页）A．放在衣柜中的卫生球慢慢消失
B．荷塘中荷叶上露珠的形成
C．嘉陵江上清晨轻盈的雾的形成
D．武隆仙女山上冰雪消融的过程
【分析】物质从固态到液态的过程叫做熔化，物质从液态变成固态的过程叫做凝
固；物质从液态变为气态叫做做汽化，物质从气态变为液态叫做液化；物质从固
态直接变成气态叫升华，物质从气态直接变成固态叫凝华。
【解答】解：A、放在衣柜中的卫生球慢慢消失，是由固态直接变为气态，属于升华
现象，故A符合题意；
B、露珠空气中的水蒸气遇冷液化形成的液态小水滴，故B不合题意；
C、雾是空气中的水蒸气遇冷液化形成的液态小水滴，故C不合题意；
D、冰雪消融，是由固态变为液态，属于熔化现象，故D不合题意。
故选：A。
【点评】此题考查的是生活中的物态变化的判断，这是中考必考的一个知识点，需
要掌握。
4． 我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保
障。如果使用不当也会给我们带来危害，下列做法符合安全用电要求的是（ ）
A．手机充电器永久的插在插座上
B．断开电源后，再更换灯泡
C．使用测电笔时，手直接接触它的笔尖
D．家庭电路保险丝断了，用铜丝代替保险丝
【分析】（1）充电器长时间插在电源插孔上会发热，引起安全事故；
（2）维修电器或更换灯泡，应先切断电源；
（3）使用测电笔时，手必须接触测电笔尾部的金属体；
（4）保险丝是采用电阻大熔点低的材料制成的，当电流过大时可以切断电路，起
到保护作用。
【解答】解：
A、充电器长时间插在电源插孔上会发热，引起线路安全事故，故A错误；
B、更换灯泡时，要先切断电源，然后再换新灯泡，否则容易发生触电事故，故B正
第13页（共36页）确；
C、使用测电笔时，手必须接触测电笔尾部的金属体，不能接触笔尖的金属体，故C
错误；
D、家庭电路的保险丝断了，不能用铜丝代替，是因为铜的熔点高，当电流过大时
不能熔断，不符合安全用电原则，故D错误。
故选：B。
【点评】此题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、积累
加强安全意识，不能违反。
5． 如图所示的四个物理情景中，相应的描述正确的是（ ）
A．
建筑工人推的独轮车是费力杠杆
B．
用力未搬起石块，这个力做了功
C．
用吸管喝饮料时利用了大气压强
D．
雕刻刀的刀口很薄，是为了减小压强
【分析】（1）根据力臂的大小判断杠杆的种类；
第14页（共36页）（2）做功的两个必要因素：①作用在物体上的力；②物体在力的方向上通过的距
离。两个条件缺一不可；
（3）用吸管吸饮料是利用了大气压强。
（4）固体压强的大小与压力大小和受力面积的大小有关，在压力一定时，可以通
过减小受力面积的方式来增大压强。
【解答】解：
A、人推独轮车运送货物时，动力臂大于阻力臂，独轮车是省力杠杆，故A错误；
B、用力搬石头但没有搬起，有力无距离，没有做功，故B错误；
C、吸管吸饮料时，是先把吸管内的空气吸走，吸管内气压减小，在外界大气压的
作用下，饮料被压进吸管里，故C正确；
D、雕刻刀的刀口很薄，是通过减小受力面积来增大压强，故D错误。
故选：C。
【点评】本题为力学综合题，考查了杠杆分类、做功的必要因素、大气压的应用和
增大压强的方法，属于基础题目。
6． 如图所示的电路中，电源电压保持不变，闭合开关S，灯泡L发光，移动滑动变
阻器的滑片P，下列说法正确的是（ ）
A．向右移动滑片P，电流表示数减小，电压表示数增大
B．向右移动滑片P，电流表示数增大，电压表示数减小
C．向左移动滑片P，电流表示数减小，电压表示数减小
D．向左移动滑片P，电流表示数增大，电压表示数增大
【分析】由电路图可知，灯泡与滑动变阻器串联，电流表串联在电路中，电压表测
滑动变阻器两端的电压；根据滑片的移动确定接入电路电阻的变化，根据欧姆定
律可知电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点可知
滑动变阻器两端的电压变化。
【解答】解：由电路图可知，灯泡与滑动变阻器串联，电流表串联在电路中，电压表
第15页（共36页）测滑动变阻器两端的电压；
（1）将滑动变阻器的滑片P从左向右滑动的过程中，接入电路的电阻变大，电路
的总电阻变大；
根据I= 可知，电路中的电流变小，即电流表的示数变小；
根据U=IR可知，灯泡两端的电压变小，
根据串联电路总电压等于各分电压之和可知，滑动变阻器两端的电压变大，即电
压表的示数变大。故A正确，B错误；
（2）将滑动变阻器的滑片P从右向左滑动的过程中，接入电路的电阻变小，电路
的总电阻变小；
根据I= 可知，电路中的电流变大，即电流表的示数变大；
根据U=IR可知，灯泡两端的电压变大，
根据串联电路总电压等于各分电压之和可知，滑动变阻器两端的电压变小，即电
压表的示数变小。故CD错误
故选：A。
【点评】本题考查欧姆定律和滑动变阻器的使用，关键明白滑片移动的过程中电
路的变化情况，这是本题的难点也是重点。

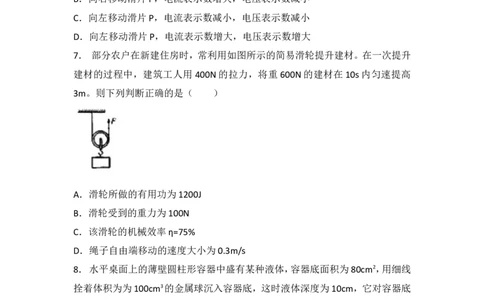

7． 部分农户在新建住房时，常利用如图所示的简易滑轮提升建材。在一次提升
建材的过程中，建筑工人用 400N的拉力，将重600N的建材在10s内匀速提高
3m。则下列判断正确的是（ ）
A．滑轮所做的有用功为1200J
B．滑轮受到的重力为100N
C．该滑轮的机械效率η=75%
D．绳子自由端移动的速度大小为0.3m/s
第16页（共36页）【分析】（1）知道重物重和上升的高度，利用W=Gh求有用功；
（2）不计摩擦和绳重时，可以根据G =nF﹣G 来计算动滑轮的重；
动 物
（3）由图知，承担物重的绳子股数n=2，则s=2h，知道拉力大小，利用W=Fs求总功；
再利用效率公式求滑轮组的机械效率；
（4）由n=2可得，绳子自由端移动的速度是物体上升速度的2倍，据此解答。
【解答】解：
A、滑轮所做的有用功：W =Gh=600N×3m=1800J，故A错误；
有用
B、不计摩擦和绳重时，动滑轮的重：G =nF﹣G =2×400N﹣600N=200N，故B错
动 物
误；
C、由图知，n=2，s=nh=2×3m=6m，W =Fs=400N×6m=2400J，滑轮组的机械效率：
总
η= = ×100%=75%，故C正确；
D、由图知，绳端移动的距离s=nh=2×3m=6m，则绳子自由端移动的速度大小为
v= = =0.6m/s，故D错误。
故选：C。
【点评】本题考查了计算动滑轮的有用功、总功、机械效率等，熟悉基本公式和原
理可顺利解答，难度不大。
8． 水平桌面上的薄壁圆柱形容器中盛有某种液体，容器底面积为80cm2，用细线
拴着体积为为100cm3的金属球沉入容器底，这时液体深度为10cm，它对容器底
的压力为1.9N，如图所示。现将金属球从液体中取出，液体对容器底的压强改变
了100Pa，从容器中取出金属球时，表面所沾液体与细线的体积均不计。则下列判
断正确的是（ ）
A．金属球在液体中所受浮力大小为1N
B．容器中液体所受重力大小为6.4N
C．取出金属球后，容器对桌面的压强减小了100Pa
第17页（共36页）D．金属球的密度为2.7×103kg/m3
【分析】（1）根据浮力公式，求出浮力大小。
（2）求出液体的密度，根据G=mg=ρVg求出液体的重力；
（3）根据p=ρ gh求出压强变化量；
液
（4）根据浮力、重力的关系，求出金属球的密度。
【解答】解：ACD、取出小球后，液面下降△h= =1.25cm=0.0125m，
△p=ρ g△h=0.8×103kg/m3×10N/kg×0.0125m=100Pa；将金属球从液体中取出，
液
液体对容器底的压强改变了100Pa，故C正确；
△p=ρ g△h=ρ g ，
液 液
代入数据，△h= =1.25cm=0.0125m，
100Pa=ρ ×10N/kg×0.0125m，
液
ρ =0.8×103kg/m3；
液
金属球沉入容器底，它对容器底的压力为G ﹣F =1.9N，
球 浮
ρ gV ﹣ρ gV =1.9N，
球 球 液 球
（ρ ﹣ρ ）gV =1.9N，
球 液 球
ρ ﹣ρ = =1.9×103kg/m3，
球 液
ρ =ρ +1.9×103kg/m3，
球 液
ρ =0.8×103kg/m3+1.9×103kg/m3=2.7×103kg/m3，故D正确；
球
因为小球浸没在液体中，所以V =V ，金属球在液体中所受浮力大小F =ρ gV
排 球 浮 液
=ρ gV =0.8×103kg/m3×10N/kg×1×10﹣4m3=0.8N；故A错误
排 液 球
B、容器中液体体积为 V =Sh﹣100cm3=80cm3×10cm﹣100cm3=700cm3=7×10﹣
液
4m3，
G =m g=ρ V g=0.8×103kg/m3×7×10﹣4m3×10N/kg=5.6N；故B错误。
液 液 液 液
故选：CD。
【点评】本题考查浮力计算公式，重力公式，压强公式的应用是一道综合题难度较
大。
第18页（共36页）二、填空作图（本题共6个小题，第14小题作图2分，其余每空1分，共12分）
9．（2分）生活中用铁锅加热菜油，菜油的温度很快升高，这是通过 热传递 的
方式增加了菜油的内能；用热油炒菜时，远远的就闻到炒菜的香味，这是由于分
子在永不停息的做 无规则 运动。
【分析】改变物体内能有两种方法，一是做功，二是热传递，做功是能量的转化，而
热传递是能量的转移。
物体的分子是在不停的做无规则运动的，而且分子运动的快慢和物体的温度高低
有关系，温度越高，分子运动越剧烈。
【解答】解：炒菜时，铁锅加热菜油，是通过热传递的方式改变了油的内能。
炒菜时，温度很高，炒菜的芳香分子运动剧烈，扩散到空气中，远远的就闻到炒菜
的香味，表明分子不停地做无规则运动。
故答案为：热传递；无规则。
【点评】本题考查了学生对改变物体内能两种方法和热运动知识的了解与掌握，
属于基础题目。

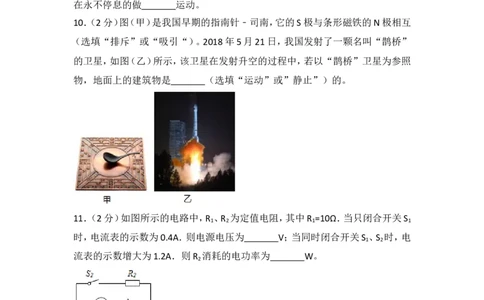

10．（2分）图（甲）是我国早期的指南针﹣司南，它的S极与条形磁铁的N极相互
吸引 （选填“排斥”或“吸引“）。2018年5月21日，我国发射了一颗名叫
“鹊桥”的卫星，如图（乙）所示，该卫星在发射升空的过程中，若以“鹊桥”卫
星为参照物，地面上的建筑物是 运动 （选填“运动”或”静止”）的。
【分析】（1）根据磁极间的相互作用可判断与小磁针的相互作用情况。
（2）在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物
发生变化，则运动，不发生变化，则静止。
【解答】解：（1）指南针﹣司南的S极与条形磁铁的N极靠近时，它们是异名磁极，
第19页（共36页）会互相吸引。
（2）以“鹊桥”卫星为参照物，地面上的建筑物与卫星之间的位置不断发生变化，
所以是运动的。
故答案为：吸引；运动。
【点评】本题考查了磁极间的相互作用规律以及运动与静止的相对性，其中知道
同名磁极相互排斥，异名磁极相互吸引是解题的关键。
11．（2分）如图所示的电路中，R 、R 为定值电阻，其中R =10Ω．当只闭合开关S
1 2 1 1
时，电流表的示数为0.4A．则电源电压为 4 V；当同时闭合开关S 、S 时，电流
1 2
表的示数增大为1.2A．则R 消耗的电功率为 3. 2 W。
2
【分析】（1）只闭合开关S 时，电路为R 的简单电路，根据欧姆定律求出电源的电
1 1
压；
（2）当同时闭合开关S 、S 时，两电阻并联，电流表测干路电流，根据并联电路各
1 2
支路独立工作、互不影响可知通过R 的电流不变，根据并联电路的电流特点求出
1
通过R 的电流，利用P=UI求出R 消耗的电功率。
2 2
【解答】解：（1）只闭合开关S 时，电路为R 的简单电路，
1 1
由I= 可得，电源电压：
U=I R =0.4A×10Ω=4V；
1 1
（2）当同时闭合开关S 、S 时，两电阻并联，电流表测干路电流，
1 2
因为并联电路各支路独立工作、互不影响，
所以通过R 的电流不变，仍为0.4A，
1
因为并联电路中干路电流等于各支路电流之和，
所以通过R 的电流：
2
I =I﹣I =1.2A﹣0.4A=0.8A，
2 1
因为并联电路各支路两端的电压相等，
R 消耗的电功率：
2
第20页（共36页）P =U I =4V×0.8A=3.2W。
2 22
故答案为：4；3.2。
【点评】本题考查了并联电路的特点和欧姆定律、电功率公式的应用，关键是会分
析再闭合开关S 后通过R 的电流不变，是一道基础题目。
2 1
12．（2分）如图甲所示，底面积为100cm2的圆柱形容器中装满了水，底部中央固
定有一根体积不计沿竖直方向的细杆，细杆的上端连接着密度为0.6g/cm3的圆柱
体A，容器的底部安装有阀门。现打开阀门控制水以50cm3/s流出，同时开始计时，
水对容器底部的压力随时间变化的规律如图（乙）所示，则阀门未打开前水对容
器底都的压强为 5000 Pa．当t=52s时，细杆对物体的作用力大小为 0. 8 N。
【分析】（1）由图乙知，当t=0，水对容器底部的压力为50N，根据p= 求阀门未打
开前水对容器底都的压强；
（2）由图乙知，分别求出在0﹣40s，40s﹣64s 64s﹣84s三个时间段流出的水量，
即各阶段减小的水的体积，根据h= ，可分别求出1、3阶段水下降的高度；
根据压强公式求出在放水前容器盛满水时的深度，可得出圆柱体A的高度；
根据数学公式可得出A的底面积，从而得出A的体积；
根据从第40s到第52s流出水的体积得出水面下降的高度，从而得出A排开水的
体积，由阿基米德原理，求出此时A受到的浮力，根据G=ρ gV 求出A的重力，比
A A
较重力其受到的浮力大小主，根据力的平衡求出细杆施加的作用。
【解答】解：（1）由图乙知，当t=0，水对容器底部的压力为50N，则阀门未打开前水
对容器底都的压强为：
p= = =5000Pa；
第21页（共36页）（2）由图乙知，在0﹣40s，40s﹣64s 64s﹣84s三个时间段，水对容器底部的压力
随时间变化的规律分别为一直线，第1阶段流出的水量：
V =40s×50cm3/s=2000cm3；
1
第2阶段流出的水量：
V =24s×50cm3/s=1200cm3；
2
第3阶段流出的水量：
V =20s×50cm3/s=1000cm3；
3
即各阶段减小的水的体积，如下图1所示：
根据h= ，可分别求出1、3阶段水下降的高度分别为：
h =20cm，h =10cm，
1 3
因在放水前，对容器底部的压强为5000Pa，故容器盛满水时的深度：
h = = =0.5m﹣﹣﹣﹣﹣﹣①，故
容
圆柱体A的高度：
h =50cm﹣20cm﹣10cm=20cm，
A
在第2个阶段，有（S﹣S ）h =（100cm2﹣S ）h =1200cm3，﹣﹣﹣﹣﹣﹣②，
A 容 A A
由①②，故A的底面积为：
S =40cm2，
A
故A的体积：
V =S h =40cm2×20cm=800cm3，
A A A
从第40s到第52s流出水的体积为：
V =12s×50cm3/s=600cm3，
21
即水面下降了10cm，
第22页（共36页）A排开水的体积：
V =h′S =10cm×40cm2=400cm3
排 A
由阿基米德原理，此时A受到的浮力：
F =ρ gV =1.0×103kg/m3×10N/kg×400×10﹣6m3=4N；
浮 水 排
A的重力：
G=ρ gV =0.6×103kg/m3×10N/kg×800×10﹣6m3=4.8N，因重力大于其受到的浮力
A A
故A还受到一个细杆施加的竖直向上的力T的作用，根据力的平衡：
T=G﹣F =4.8N﹣4N=0.8N。
浮
故答案为：5000；0.8。
【点评】本题考查压强公式、阿基米德原理、力的平衡等知识的运用，关键根据图
乙找出放水的三个对应的阶段。
13．（2分）如图所示，是我国空军的舰﹣6K轰炸机，它是我国自主研发的新一代
中远程型轰炸机。2018年5月19日，解放军空军出动轰﹣6K在我国的水兴岛进
行起降训练。轰炸机在机场跑道上启动，加速滑行一段距离后腾空而起，飞向
5000米左右的高空，在蓝天翱翔一段时间后，完成既定任务，成功返回机场，继续
沿跑道滑行一段距离，平稳地停在指定位。
请结合上述情景找出一个相关的物理信息，并指出其对应的物理知识，不得与示
例重复。
示例：物理信息：轰炸机腾空而起；
物理知识：空气对轰炸机产生的升力大于重力。
作答：物理信息： 加速滑行一段距离后腾空而起
物理知识： 动能增加，重力势能增加，机械能增加
【分析】（1）影响动能因素：质量和速度；重力势能的因素：质量和高度；
（2）惯性是保持物体运动状态不变的性质。
【解答】解：（1）物理信息：加速滑行一段距离后腾空而起；
物理知识：动能增加，重力势能增加，机械能增加；
（2）物理信息：继续沿跑道滑行一段距离，平稳地停在指定位；
第23页（共36页）物理知识：继续沿跑道滑行一段距离是由于轰炸机具有惯性。
故答案为：加速滑行一段距离后腾空而起；动能增加，重力势能增加，机械能增加
【点评】本题以轰炸机为背景，考查了影响动能和和重力和势能的因素以及惯性
的知识，是一道理论联系实际的好题。
14．（1分）请按要求完成下列作图：
在图中，画出平行于凸选镜主光轴的入射光线AB经透镜折射后的光线。
【分析】在作凸透镜或凹透镜的光路图时，先确定所给的光线的特点再根据透镜
的光学特点来作图。
【解答】解：平行于主光轴的光线经凸透镜折射后将过焦点，如图所示：
【点评】凸透镜的特殊光线有三条：过光心的光线其传播方向不变，平行于主光轴
的光线经凸透镜折射后折射光线通过焦点，过焦点的光线经凸透镜折射后折射光
线平行于主光轴。
15．（1分）如图所示，是小磁针放在通电螺线管右端静止时的情形，在螺线管左
侧的虚线框内标出导线中电流的方向。
【分析】由磁极间的相互作用可知螺线管的磁极，再由右手螺旋定则可知通电螺
线管的电流方向。
【解答】解：
第24页（共36页）因为同名磁极相互排斥，异名磁极相互吸引，所以螺线管右侧为S极、左侧为N
极；
由右手螺旋定则可知螺线管中电流由右侧流入、左侧流出；如图所示：
【点评】本题考查右手螺旋定则及磁极间的相互作用，要求学生能熟练应用右手
螺旋定则判断磁极或电流方向
三、实验探究题（本题共3个小题，16小题2分，17小题3分、18小题8分，19小
题9分，共22分）
16．（2分）小华同学在做“观察水的沸腾”实验中：
①小华加热水的过程中，观察到温度计示数如图（甲）所示，则此时水的温度为
87 ℃。
②小华把水温加热到90℃开始计时，每过1min观察并记录一次水温，观察到水
沸腾后继续加热一段时间。他画出的温度一时间图象如图（乙）所示。由此可得出
水在沸过程中要继续吸热，但温度 不变 （选填”升高””降低“或”不
变”）。
【分析】（1）先看清温度计的分度值再读数；
（2）水沸腾时达到沸点，不断吸热，但温度不变。
【解答】解：（1）温度计的分度值是1℃，示数为87℃；
（2）由图象乙知：水在沸腾过程中虽然吸热但温度保持不变。
故答案为：（1）87；（2）不变。
【点评】水的沸腾实验是初中热学中一个重要的实验，从图象上找到水沸腾的特
第25页（共36页）点是解题的关键。
17． 如图所示，是小顺同学利用两支外形相同的蜡烛、透明玻璃板、木板、白纸和
铅笔等器材”探究平面成像特点”的装置。
①为了便于观察，该实验最好在较 黑暗 （选填“明亮”或“黑暗”）的环境
中进行。
②选取相同的蜡烛，是为了便于比较像和物体的 大小 关系。
③在玻璃板的后面放一个光屏，无论怎样移动光屏，都不能接收到蜡烛的像，这
说明平镜所成的是 虚 （选填“实”或“虚”）像。
【分析】（1）物体射出的光线对人眼刺激越强，人眼感觉物体越亮，物体经过平面
镜反射，反射光线进入人眼的光线越多，人眼感到物体的像越亮。在比较亮的环
境中，很多物体射出光都对眼睛有刺激，干扰人的视线；
（2）实验时选择两个相同的蜡烛，便于比较物与像的大小关系；
（3）平面镜所成的像是虚像，虚像不是实际光线的会聚点，所以不会出现在光屏
上。
【解答】解：
（1）在比较明亮的环境中，很多物体都在射出光线，干扰人的视线，在较黑暗的环
境中，蜡烛是最亮的，蜡烛射向平面镜的光线最多，反射光线最多，进入人眼的光
线最多，感觉蜡烛的像最亮，所以最比较黑暗的环境中进行实验；
（2）实验时应选取两支外形相同的蜡烛，便于比较物与像的大小关系；
（3）因为光屏只能接收实像，不能接受虚像，而平面镜成的是虚像，所以在玻璃板
后放一光屏，无论怎样移动光屏，都不能接收到蜡烛的像。
故答案为：（1）黑暗；（2）大小；（3）虚。
【点评】探究平面镜成像特点的实验是中考出题的一个热点，本题围绕这个探究
过程可能遇到的问题，解决办法，合理的思考和解释来考查同学的。
第26页（共36页）18．（8分）小丽同学在“测量鸡蛋的密度”实验中，进行了以下操作：
（1）将天平放在 水平 桌面上，在天平托盘中分别放入不吸水的纸，把游码移
到零刻度线处，指针静止后的情形如图（甲）所示。要使横梁平衡，应将横梁上的
平横螺母向 右 （选填”左”或”右”）调，直至天平平衡。接着将鸡放在天平
的左盘，在右盘加减砝码、移动游码直到天平重新复平衡，所加砝码的质量和游
码的位置如图（乙）所示，则被测鸡蛋的质量为 4 2 g。
（2）因可供选择的量筒口径较小，鸡蛋无法放入，小丽自制了一个溢水杯，采用如
图（丙）所示的方法测量鸡蛋的体积，其具体做法是：先在溢水杯中加水，直到水
面恰好与溢水口相平，把量筒放在水溢水口下方，将鸡蛋慢慢放入水杯中，鸡蛋
最终沉入水底，量筒收集完从溢水杯溢出的水后，示数如图（丙）所示。他所使用
量筒的分度值为 2 cm3，在读取量筒中水的体积时，视线与液面 相平 （选
填”相平”或“不相平”），鸡蛋的体积为 4 0 cm3。
（3）被测鸡蛋的密度为 1.05 g/cm3。
（4）若小丽用上述方法先测出鸡量的体积V，再取出溢水杯中的鸡蛋，放在天平的
左盘，称出它的质量为m，然后利用ρ= 计算出鸡蛋的密度。用种方法测得鸡蛋
的密度与真实值相比会 偏大 。（选填“偏大”“偏小”或”一样“）。
【分析】（1）将天平放在水平台面上，把游码移到标尺的零刻线处。当指针恰好指
在分度盘的中央或左右摆动幅度相同时，表示横梁平衡；指针向左偏，平衡螺母
向右调；指针向右偏，平衡螺母向左调；
观察标尺上的分度值，物体的质量=砝码的质量+游码的读数；
（2）用量筒量取液体时，量筒要放平，读数时视线应与凹液面的最低处相平；因为
鸡蛋沉底，所以鸡蛋的体积等于鸡蛋排水水的体积；
（3）利用密度公式可求得鸡蛋的密度；
（4）先测出物体的体积，再用天平测其质量，这样物体上会沾有水，使得质量的测
第27页（共36页）量值偏大，再根据密度公式得出密度的测量值偏大还是偏小。
【解答】解：（1）将天平放在水平台面上，把游码移到标尺的零刻线处，调节天平横
梁平衡时，指针指在分度盘中央刻度线的左侧，说明左盘较重，应当将横梁上的
平衡螺母向右调节，直至平衡。
图乙中天平标尺的分度值为0.2g，盐水和烧杯的总质量为20g+20g+2g=42g；
（2）如图丙所示的量筒分度值为2cm3，量筒读数，视线应该与量筒内凹液面的底
部相平，由图丙所示量筒可知，鸡蛋排开水的体积V =40cm3，
排
因为鸡蛋沉底，所以鸡蛋的体积V=V =40cm3，
排
（3）鸡蛋的密度ρ= = =1.05g/cm3，
（4）若先测出鸡量的体积V，再用天平测其质量，这样鸡蛋上会沾有水，使得鸡蛋
质量的测量值偏大，由密度公式ρ= 可知，密度的测量值偏大。
故答案为：（1）水平；右；42；（2）2；相平；40；（3）1.05；（4）偏大。
【点评】此题主要考查的是学生对天平和量筒的读数、密度计算公式、误差分析和
实验步骤的设计等知识的理解和掌握，难易程度适中。
19．（9分）在探究“通过导体中的电流与电阻的关系”实验中，所用电源电压恒
为10V．已有的5个定值电阻的阻值分别为20Ω、30Ω、40Ω、50Ω、60Ω。
第28页（共36页）（1）根据图（甲）所示电路，用笔画线代替导线将图（乙）所示的实物电路连接完整。
（导线不交叉）
（2）闭合开关前，滑动变阻器的滑片应移至最 右 （选填“左”或“右”）端。
闭合开关后，发现电流表针指针无偏转，电压表指针有明显偏转，原因可能是电
阻R 断路 （选填“短路”或“断路“）。
（3）在实验中，先接入20Ω的电阻，调节滑动变阻器的滑片P至某一位置时，观察
到电流表、电压表指针位置如图（甲）、（乙）所示，则电流表示数为 0. 4 A，电压
表示数为 8 V，接下来用30Ω代替20Ω的电阻做实验时，应将滑动变阻器的滑
片P从上一位置向 右 （选填“左”或”右”）滑动。
（4）为了完成实验探究，依次将剩下的3个定值电阻分别接入图（乙）的电路中，
替换前一次接入的定值电阻，调节滑动变器的滑片P至合适位置，再读出电流表
的示数，计算出每次接入的定值电阻R的倒数 ，以电阻的倒数 为横坐标，电流
I为纵坐标，在坐标系中描点并作出I﹣ 图线，如图（丙）所示。由I﹣ 图线可初
步得出结论：在电压一定时，导体中的电流跟导体电阻的倒数成 正 比；由此
进一步得出结论：在电压一定时，导体中的电流跟导体的电阻成 反 比。
第29页（共36页）（5）上述实验中所选滑动变阻器的最大阻值至少为 1 5 Ω。
【分析】（1）电压表与电阻并联，电流表、滑动变阻器与电阻串联，滑动变阻器要接
一上一下；
（2）开关闭合前，滑动变阻器应连入最大电阻，保护电路；根据电流表无示数和电
压表有示数进行分析具体原因；
（3）根据电流表、电压表量程、分度值以及指针的位置读出电流表和电压表示数；
根据串联电路的分压特点，换接电阻后，应保持电压表的示数不变，根据串分压
的知识判断滑片的移动方向；
（4）根据图象分析得出电流与电阻的反比例关系；
（5）根据串分压的知识，当电阻的阻值最大时，所需滑动变阻器的阻值最大。
【解答】解：
（1）滑动变阻器与定值电阻串联，滑动变阻器要“一上一下”连接，如图所示：
（2）为了保护电路，开关闭合前，应将滑片P移到阻值最大处；由图知，滑片左侧
电阻丝接入电路，所以滑片应移到阻值最大端即右端；
闭合开关后，电流表指针无偏转，说明电路中可能存在断路故障；而电压表指针
有明显偏转，则电压表与电源两极相连通，则说明与电压表并联部分发生断路，
原因可能是电阻R断路；
（3）根据图示可知，电流表的量程为0～0.6A，其分度值为0.02A，则电流表示数为
0.4A；
电压表的量程为0～15V，其分度值为0.5V，由图知，电压表示数为8V；
在探究“通过导体中的电流与电阻的关系”实验中，应保持电压表的示数不变；
将20Ω电阻换成30Ω后，根据串联电路的分压特点，则电压表的示数会变大，要
保持电压表的示数不变（即电压表示数减小为原来的值），所以应该增大变阻器
两端的电压，增大变阻器的阻值，即应将滑动变阻器的滑片P向右端移动；
第30页（共36页）（4）根据描绘出的I﹣ 图线，可以看出通过导体的电流与导体电阻的倒数成正比
由此进一步得出结论：电压一定时，通过导体的电流与导体的电阻成反比。
（5）根据串联分压的知识，当电阻的阻值最大为60Ω时，所需滑动变阻器的阻值
最大，
此时电路中电流：I= = = A；
所以滑动变阻器的最大阻值至少为：R = = =15Ω；
滑
故答案为：
（1）见上图；（2）右；断路；（3）0.4；8；右；（4）正；反；（5）15。
【点评】题是探究通过电阻的电流与电阻大小的关系实验，涉及到电路图的连接、
电路故障的分析、滑动变阻器的使用、电流表电压表的读数、串联电路的特点、欧
姆定律的应用和控制变量法的应用，涉及的知识点较多，要深入理解和熟练掌握
四、论述计算题（本共3个小题，20小题6分、21小题8分、22小题8分，共22分．
解题应写出必要的文字说明、步骤和公式，只写出最后结果的不能分．）
20．（6分）如图所示的电路中，定值电阻R =40Ω，R =20Ω，电压表示数为10V．求：
1 2
（1）通过R 的电流；
2
（2）通电300s，电流通过R 所做的功。
1
【分析】（1）由电路图可知，两电阻串联，电压表测R 两端的电压。根据欧姆定律
2
求出通过R 的电流；
2
（2）根据串联电路的电流特点，利用W=I2Rt可求通电300s，电流通过R 所做的功
1
【解答】解：（1）由电路图可知，两电阻串联，电压表测R 两端的电压。
2
根据欧姆定律可得，通过R 的电流：
2
第31页（共36页）I = = =0.5A；
2
（2）串联电路中各处的电流相等，则通过R 的电流I =I =0.5A，
1 1 2
通电300s，电流通过R 所做的功：
1
W =I 2R t=（0.5A）2×40Ω×300s=3000J。
1 1 1
答：（1）通过R 的电流为0.5A；
2
（2）通电300s，电流通过R 所做的功为3000J。
1
【点评】本题考查了串联电路的特点、电功的计算和欧姆定律的应用，是一道较为
简单的应用题。
21．（8分）如图所示，是我市著名民营企业生产的力帆100E型电动微型轿车。轿
车载着乘客在水平公路上匀速直线行驶1min所通过的路程为720m。已知轿车总
质量m=600kg，受到的阻力f大小恒为轿车重量的0.1倍，轮胎与路面接触的总面
积S=3×10﹣2m2．求：
（1）轿车行驶的速度大小。
（2）轿车对路面产生的压强。
（3）牵引力对轿车做功的功率。
【分析】（1）根据速度的计算公式v= ，求出汽车速度；
（2）汽车对水平地面的压力等于它的重力，应用压强公式p= 可以求出汽车对地
面的压强；
（3）利用阻力和重力的关系求出阻力，然后根据二力平衡可得牵引力，已知牵引
力和行驶距离，可以得到牵引力做的功；已知牵引力做的功和所用时间，可以得
到功率。
【解答】解：
第32页（共36页）（1）轿车的速度：v= = =43.2km/h；
（2）轿车对水平地面的压力：
F=G=mg=600kg×10N/kg=6×103N；
轿车对地面的压强：
p= = =2×105Pa；
（3）轿车受到的阻力：
f=0.1G=0.1×6×103N=600N，
轿车匀速直线行驶，则牵引力：F =f=600N，
牵
牵引力做的功：
W=Fs=600N×720m=4.32×105J，
牵引力做功的功率：
P= = =7200W=7.2kW。
答：（1）轿车行驶的速度大小为43.2km/h；
（2）轿车对路面产生的压强为2×105Pa；
（3）牵引力对轿车做功的功率为7.2kW。
【点评】本题考查了速度公式、功、功率计算公式，综合性较强，解答的关键是熟悉
基本公式，根据需要作出选择或变形。
22．（8分）某品牌电热水器有慢加热、快加热和保温三个工作状态。铭牌上的部
分参效如下表所示，其中快加热功率参数模糊不清，它能够把水加热到的最高温
度为75℃．简化电路如图所示，R 、R 均为加热电阻〔温度对电阻的影响忽略不
1 2
计）。若电热水器中已装满质量为40kg、温度为25℃的水。请完成下列问题：[已
知水的比热容c=4.2×103J/（kg•℃）〕
（1）用该电热水器把水加热到最高温度，水需要吸收的热量。
（2）开关S 闭合，S 接b，电热水器处于慢加热工作状态，求R 的阻值。
1 2 1
（3）若加热电阻产生的热量有84%被水吸收，用该电热水器把原有的水加热到最
高温度，用快加热比用慢加热节约多少秒？（结果保留整数）
第33页（共36页）额定电压 220V
保温功率 605W
慢加热功率 1210W
快加热功率
【分析】由电路图可知，开关S 闭合、S 接a时，R 与R 并联；开关S 闭合、S 接b
1 2 1 2 1 2
时，电路为R 的简单电路；开关S 断开、S 接a时，电路断路；开关S 断开、S 接b
1 1 2 1 2
时，R 与R 串联，根据P=UI= 可知，电路中的电阻越小，电路的总功率越大，据
1 2
此判断电热水器的档位。
（1）根据Q=cm△t计算把水加热到最高温度，水需要吸收的热量；
（2）开关S 闭合、S 接b时，电路为R 的简单电路，电热水器处于慢加热档，根据
1 2 1
P= 求出电阻R 的阻值；
1
（3）根据并联电路的电阻特点，可求得R 与R 并联时的总电阻，然后利用P=
1 2
求出快加热功率，根据加热电阻产生的热量有84%被水吸收，可求得消耗的电能：
用慢加热消耗的电能与用快加热消耗的电能相同，然后利用P= 公式变形分别求
得快加热和用慢加热所用时间，然后可得出结论。
【解答】解：
（1）水需要吸收的热量：
Q=cm△t=4.2×103J/（kg•℃）×40kg×（75℃﹣25℃）=8.4×106J；
（2）开关S 闭合、S 接b时，电路为R 的简单电路，电热水器处于慢加热档，
1 2 1
由P= 可得，电阻R 的阻值：
1
第34页（共36页）R = = =40Ω；
1
（3）开关S 断开、S 接b时，R 与R 串联，电路中电阻最大，总功率最小，电热水器
1 2 1 2
处于保温档，
此时电路的总电阻：
R = = =80Ω，
串
因串联电路中总电阻等于各分电阻之和，
所以，R 的阻值：
2
R =R ﹣R =80Ω﹣40Ω=40Ω；
2 串 1
开关S 闭合、S 接a时，R 与R 并联，电路中电阻最小，总功率最大，电热水器处
1 2 1 2
于快加热档；
由电阻的并联可得： = + ，
即 = + ，
解得R =20Ω，
并
则快加热功率：P = = =2420W，
快加热
加热电阻产生的热量有84%被水吸收，用该电热水器把原有的水加热到最高温度
则由η= 可得，消耗的电能：
W= = =1×107J，
分别用慢加热档和快加热档加热时，水吸收的热量不变、且热效率也不变，所以
用两档加热时消耗的电能相同，都为W=1×107J，
由P= 可得，用快加热所用的时间：
t = = ≈4132s；
快
第35页（共36页）由P= 可得，用慢加热所用的时间：
t = = ≈8264s；
慢
则用快加热比用慢加热节约的时间：△t=t ﹣t =8264s﹣4132s=4132s。
慢 快
答：（1）用该电热水器把水加热到最高温度，水需要吸收的热量为8.4×106J。
（2）R 的阻值为40Ω；
1
（3）用快加热比用慢加热节约4132s。
【点评】本题考查了串并联电路的特点和欧姆定律、电功率公式、电热公式的应用
关键是判断出电热水器处于不同档位时电路的连接方式是关键。
第36页（共36页）
