重庆市 2013 年初中毕业暨高中招生
物理试题（B 卷）
（全卷共四个大题，满分80分 与化学共用120分钟）
注意事项:
1．试题的答案书写在答题卡（卷）上，不得在试卷上直接作答。
2．作答前认真阅读答题卡（卷）上的注意事项。
3．考试结束，由监考人员将试题和答题卡（卷）一并收回。
4．全卷取g =10N/kg。
一、选择题（每小题只有一个选项符合题意，每小题3分，共24分）

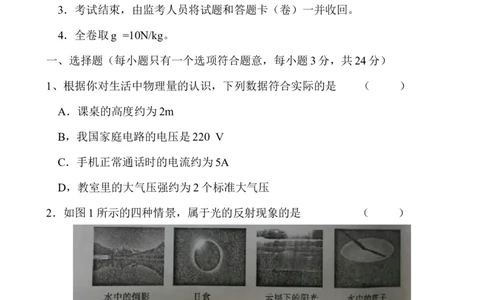

1、根据你对生活中物理量的认识，下列数据符合实际的是 （ ）
A．课桌的高度约为2m
B，我国家庭电路的电压是220 V
C．手机正常通话时的电流约为5A
D，教室里的大气压强约为2个标准大气压
2．如图1所示的四种情景，属于光的反射现象的是 （ ）
3．关于热现象，下列说法正确的是 （ ）
A．物体温度越低，分子运动越剧烈
B．温度越高的物体含有的热量越多
C．水沸腾时要吸收热量，温度保持不变D．冬天用热水袋暖手是用做功的方式改变内能
4．关于电现象，下列说法正确的是 （ ）
A．电流做功越多，电功率越大
B．家用电器的金属外壳要接地
C．同种电荷相互吸引，异种电荷相互排斥
D．导体中没有电流通过时，导体就没有电阻

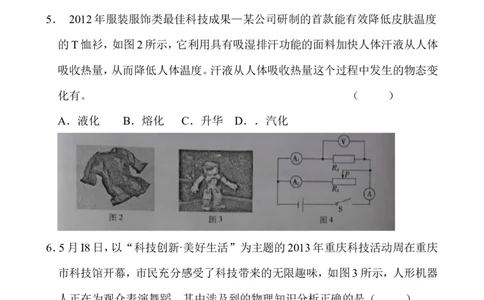

5． 2012年服装服饰类最佳科技成果—某公司研制的首款能有效降低皮肤温度
的T恤衫，如图2所示，它利用具有吸湿排汗功能的面料加快人体汗液从人体
吸收热量，从而降低人体温度。汗液从人体吸收热量这个过程中发生的物态变
化有。 （ ）
A．液化 B．熔化 C．升华 D．．汽化
6．5月I8日，以“科技创新·美好生活”为主题的2013年重庆科技活动周在重庆
市科技馆开幕，市民充分感受了科技带来的无限趣味，如图3所示，人形机器
人正在为观众表演舞蹈，其中涉及到的物理知识分析正确的是（ ）
A．机器人表演舞蹈时没有惯性:;
B．机器人鞋底较宽是为了减小压力
C．机器人鞋底上凹凸不平的花纹是为了增大摩擦
D．机器人站立时受到的重力和它对地面的压力是一对平衡力7．在如图4所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑
片P向右移动时，下列分析正确的是 （ ）
A．电流表A示数与电流表A示数的差变大
B．电流表A示数与电流表A示数的和变大
C．电压表V示数与电流表A示数的比值变大
D．电压表V示数与电流表A示数的乘积变大

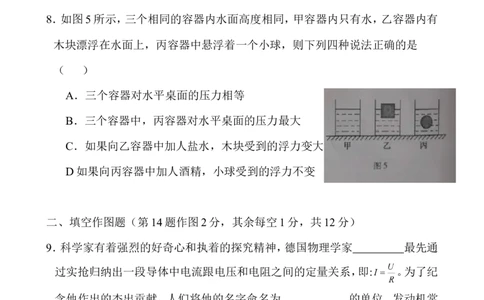

8．如图5所示，三个相同的容器内水面高度相同，甲容器内只有水，乙容器内有
木块漂浮在水面上，丙容器中悬浮着一个小球，则下列四种说法正确的是
（ ）
A．三个容器对水平桌面的压力相等
B．三个容器中，丙容器对水平桌面的压力最大
C．如果向乙容器中加人盐水，木块受到的浮力变大
D如果向丙容器中加人酒精，小球受到的浮力不变
二、填空作图题（第14题作图2分，其余每空1分，共12分）
9．科学家有着强烈的好奇心和执着的探究精神，德国物理学家 最先通
过实抢归纳出一段导体中电流跟电压和电阻之间的定量关系，即: 。为了纪
念他作出的杰出贡献，人们将他的名字命名为 的单位。发动机常
用水来做冷却剂，这是因为水的比热容较
10．汽车发动机常用水来做冷却剂，这是因为水的比热容较 ，若发
动机的水箱中贮有10kg水，当水温升高2a℃时，水吸收的热量是 J。[C
水=4．2×103J/（kg·℃）]11．如图6所示滑轮组提升正方体物体，动滑轮重2N，不计摩擦和绳重。物体边
长为0．1 m,密度为2×103 kg/m3，物体的质量是 _kg;作用在绳端的
拉力F为 N时，物体对水平地面的压强为600Pa。

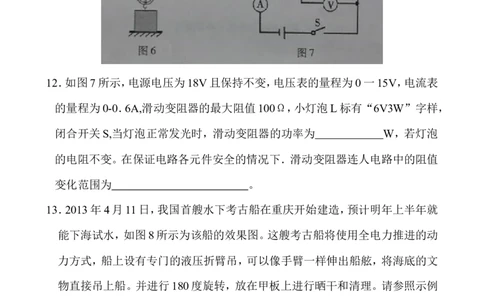

12．如图7所示，电源电压为18V且保持不变，电压表的量程为0一15V，电流表
的量程为0-0．6A,滑动变阻器的最大阻值100Ω，小灯泡L标有“6V3W”字样，
闭合开关S,当灯泡正常发光时，滑动变阻器的功率为 W，若灯泡
的电阻不变。在保证电路各元件安全的情况下．滑动变阻器连人电路中的阻值
变化范围为 。
13．2013年4月11日，我国首艘水下考古船在重庆开始建造，预计明年上半年就
能下海试水，如图8所示为该船的效果图。这艘考古船将使用全电力推进的动
力方式，船上设有专门的液压折臂吊，可以像手臂一样伸出船舷，将海底的文
物直接吊上船。并进行180度旋转，放在甲板上进行晒干和清理。请参照示例
写出上述情景中所涉及的物理现象和对应的物理知识（不得与示例重复）。
示例: 物理现象:在甲板上晒干文物
物理知识:汽化现象
作答:物理现象:
物理知识:14．（1）请在图9中标出开关S闭合后通电螺丝管的“N”极。
（2）请在图10中画出使轻质杠杆OA在图示位置保待平衡的小力F的示意图。
三、实脸与探究题（第15肠5分，第16题8分．第l7题9分，共22分）
15．在用焦距为10cm的凸透镜来探究凸透镜成像规律的实脸中:
（1）如图1l所示，将蜡烛、凸透镜、光屏依次放在光其座上，点燃蜡烛后．调节凸
透镜和光屏的高度，使它们的中心与烛焰中心大致在 ，其目的是使
像成在 。
（2）当烛焰距凸透镜25cm时，移动凸透镜另一侧的光屏，光屏上得到一个清晰
的 （选填“正立’或“倒立”）、缩小的实像，人们利用这
个原理制成了 。
（3）当烛焰距凸透镜6cm时，移动凸透镜另一侧的光屏，光屏上 （选填
“能”或“不能与得到一个清晰的像。16．在一次物理兴趣小组的活动中，某小组同学准备用弹簧测力计、烧杯、水、吸
盘、滑轮、细线来测量木块（不吸水）的密度。
（1）在一定的范围内拉伸到弹簧时，弹簧的拉力越大，弹簧的伸长量就越 。
使用弹簧测前，应先检查指针是否在 的位置，若不在此位置，应进
行调整后再之使用。
（2）如图12（甲）所示，用弹簧测力计测出木块在空气中的重力为 N。
（3）将滑轮的轴固定在吸盘的挂钩上，挤出吸盘内部的空气，吸盘在 的作
用下被紧紧压在烧杯底部，如图12（乙）所示。在烧杯中倒人适量的水，将木块
放入水中后，用弹簧测力计将木块全部拉人水中，如图12（丙）所示，此时弹簧
测力计示数为0．4N。
（4）如果不计摩擦和绳重，图12（丙）所示的水块受到的浮力，为 N，木块
的密度为 kg/m3。（5）如果将烧杯中的水换成另一种液体，用弹簧测力计将该木块全部拉入该液体
中时，弹簧测力计示数为0．2N，该液体的密度为 kg/m3。
（6）如果实验中先用弹簧测力计将木块全部拉人水中，然后取出木块直接测量木
块的重力，从理论上分析，按这样的实验顺序测得的木块密度值 （选
填“偏大”、“偏小”或“不变”）
I7．小亮同学做测定“小灯泡的额定电功率”实验时所用器材有电压为6V的电
源、额定电压为2．5V的小灯泡（小灯泡的额定功率小于1W）、滑动变阻器
（50Ω1A）、以及符合实验要求的电表、开关和导线。如图13（甲）是小亮同学
没有连接完整的电路。
（1）本实验的实验原理是
（2）请你用笔画线代替导线，将图I3（甲）所示的电路连接完整。
（3）小亮同学连好电路后闭合开关，移动滑动变阻器滑片P，发现小灯泡始终不
亮，电压表有示数，电流表无示数，则故障可能是 （写出一种
即可）。
（4）小亮同学排除故障后闭合开关，移动滑动变阻器滑片P，同时，眼睛应注视
（选填序号）。
A．小灯泡亮度 B．电压表示数
C．电流表示数 D．滑动变阻器滑片（5）小亮同学移动滑动变阻器滑片P到某处时，电压表的示数为2．2V，要测量小
灯泡的额定功率是，应将滑片P向 端移动（选填“A”或“B" ）。当
小灯泡正常发光时，电流表示数如图13（乙）所示，则小灯泡的额定功率是
W，此时小灯泡的电阻是 Ω。该实验中滑动变阻器除了保护电路外，
还有 的作用。
（6）小亮利用该电路探究电流跟电阻的关系，他将小灯泡换成多个定值电阻R，
保持电示数始终为如图13（丙）所示，多次更换阻值不同的定值电阻R，并记录
各次电流表的示数，若不更换其他器材，为了能够完成实验，更换的电阻阻值
不能够大于 Ω。
四、论述与计算题（第18题6分，第19题7分，第20题9分，共22分。解答应写
出必要的文字说明、解答步骤和公式，只写出最后答案的不能得分）
18、一条老年金鱼患上了浮鳔病，这种疾病使它沉到水箱底部浮不起来，它
的主人给它穿上用软管制作而成的“救生衣”后，它重获新生，再次正常游泳。
如果水箱内水深0． 8 m，金鱼和“救生衣”总质量0．2 kg, 金鱼悬浮在水中，
如图14所示。请计算:
（1）金鱼和“救生衣”受到的浮力是多少?
（2）水对水箱底部的压强是多少？19生活中大多数电热器都有多个档位，学习了电功率知识后，小锐同学利用
电压为6V的电源，两个阻值不同的定值电阻，设计了如图15所示的电路来探究
电热器多档位的问题。已知R =10Ω，R =30Ω，请计算:
1 2
（1）S 、S 断开，S 闭合时，电路中的电流是多少?
1 2 3
（2） S 断开，S 、S 闭合时，通电5min电路消耗的电能是多少?
1 2 3
（3）该电路的最大功率和最小功率之比是多少?
20．随着科学习技术的发展，电动自行车已成为大众化的一种交通工具，小周和
他爸爸在一段平直公路上对家里的电动自行车进行了测试，若电动自行车在行
驶过程中消耗的电能有75%转化成机械能，电动机的额定功率是240W，正常工
作时电流为5A，求
（1）电动机正常工作时电压是多少?
（2）小周骑着电动自行车测试时，电动自行
车以额定功率在平直公路上行驶，获得了速度 V
随时间t变化的关系图像，如图16所示，此过程
中电动自行车的牵引力是多大?
（3）若测试中电动自行车一直以额定功率行驶，小周骑着电动自行车匀速经过一
段平直公需要1min，小周的爸爸骑车时受到的阻力是小周骑车时的1．2倍，小周
的爸爸骑车匀速经过同一路段需要多少时间？重庆市2013年初中毕业暨高中招生考试物理试题（B）卷参考答案
一、 选择题
题号 1 2 3 4 5 6 7 8
答案 B A C B D C C A
二、 填空作题题
9、欧姆 电阻
10、大 8．4×105
11、2 8
12、6 24～60
13、物理现象：考古船使用全电力推进
物理知识：电能转化为机械能
物理现象：液压折臂吊
物理知识：帕斯卡原理
物理现象：折臂吊可以像手臂一样伸出船舷
物理知识：折臂吊是一个费力杠杆
14、
三、 实验与探究题
15、（1）同一高度 光屏中央
（2）倒立 照相机
（3）不能
16、（1）大 零刻度（2）0．6
（3）大气压
（4）1 0．6×103
（5）0．8×103
（6）偏大
17、（1）P＝UI
（2）
（3）小灯泡开路
（4）B
（5）B 0．5 5 改变小灯泡两端的电压
（6）25
四、论述与计算题
18：解：（1）因为老年金鱼穿上救生衣后悬浮在水中
所以：F浮＝G＝mg=0．2Kg×10N/Kg=2N
（2）P=ρgh＝103Kg/m3×10N/Kg×0．8m=8×103Pa
19：解：（1）当只闭合S 时，R 和R 串联在电路中
3 1 2
R ＝R +R ＝10Ω+30Ω＝40Ω
串 1 2
（2）当只断开S 时，只有R 接入电路中
1 2
（3）当R 和R 并联在电路中时，电路的总功率最大
1 2当R 和R 串联在电路中时，电路的总功率最小
1 2
20：解（1）
（2）P ＝Pη
有
Fv＝Pη
（3）因为电动车做匀速直线运动
F＝f F/＝1．2f=1．2F
