让更多的孩子得到更好的教育
【巩固练习】
1、下列图象能正确反映研究水沸腾过程温度随时间变化关系的是 （ ）

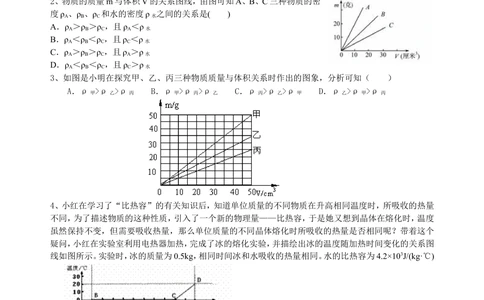

2、物质的质量m与体积V的关系图线，由图可知A、B、C三种物质的密
度ρ 、ρ 、ρ 和水的密度ρ 之间的关系是( )
A B C 水
A．ρ ＞ρ ＞ρ ，且ρ ＜ρ
A B C A 水
B．ρ ＜ρ ＜ρ ，且ρ ＜ρ
A B C C 水
C．ρ ＞ρ ＞ρ ，且ρ ＞ρ
A B C A 水
D．ρ ＜ρ ＜ρ ，且ρ ＞ρ
A B C C 水
3、如图是小明在探究甲、乙、丙三种物质质量与体积关系时作出的图象，分析可知（ ）
A．ρ >ρ >ρ B．ρ >ρ >ρ C．ρ >ρ >ρ D．ρ >ρ >ρ
甲 乙 丙 甲 丙 乙 丙 乙 甲 乙 甲 丙
4、小红在学习了“比热容”的有关知识后，知道单位质量的不同物质在升高相同温度时，所吸收的热量
不同，为了描述物质的这种性质，引入了一个新的物理量——比热容，于是她又想到晶体在熔化时，温度
虽然保持不变，但需要吸收热量，那么单位质量的不同晶体熔化时所吸收的热量是否相同呢？带着这个
疑问，小红在实验室利用电热器加热，完成了冰的熔化实验，并描绘出冰的温度随加热时间变化的关系图
线如图所示。实验时，冰的质量为0.5kg，相同时间冰和水吸收的热量相同。水的比热容为4.2×103J/(kg·℃)
（1）根据图线，你能得到的一条信息是： ；
（2）CD段水吸收的热量是多少？
（3）计算出冰的比热容；
（4）设加热器发出的热量有70﹪被冰或水吸收，求加热器的功率是多大？
（5）若规定“质量为1kg的某种晶体物质在完全熔化时所吸收的热量叫做该物质的熔化热”，根据图中
所给的信息，计算出冰的熔化热λ。
5、在“测量小灯泡的功率”的实验中，小明要测量一个标有“2.5V”字样的小灯泡的额定功率，通过实
验得到这个小灯泡的U—I关系图象，如图所示。由图可知：小灯泡的额定功率P= W；当
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共5页让更多的孩子得到更好的教育
U=１.5V时，小灯泡的电阻R= Ω。

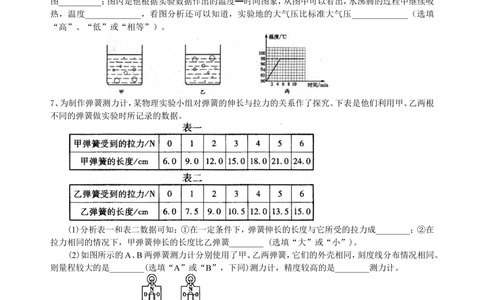

6、如图所示，甲、乙两图是某个同学做“水的沸腾”实验时观察到的现象，其中能正确反映沸腾现象的是
图__________；图丙是他根据实验数据作出的温度━时间图象，从图中可以看出，水沸腾的过程中继续吸
热，温度_____________，看图分析还可以知道，实验地的大气压比标准大气压_____________（选填
“高”、“低”或“相等”）。
7、为制作弹簧测力计，某物理实验小组对弹簧的伸长与拉力的关系作了探究。下表是他们利用甲、乙两根
不同的弹簧做实验时所记录的数据。
(1)分析表一和表二数据可知：①在一定条件下，弹簧伸长的长度与它所受的拉力成________；②在
拉力相同的情况下，甲弹簧伸长的长度比乙弹簧________ (选填“大”或“小”)。
(2)如图所示的A、B两弹簧测力计分别使用了甲、乙两弹簧，它们的外壳相同，刻度线分布情况相同。
则量程较大的是________(选填“A”或“B”，下同)测力计，精度较高的是________测力计。
(3)经实验探究发现：在拉力相同的情况下，弹簧伸长的长度与弹簧的材料、粗细、原长(弹簧不受外
力时的长度)等均有关系。请设计一个简单实验，证实弹簧伸长的长度与弹簧原长有关。
8、定值电阻R消耗的电功率P随通过R的电流I变化的图象如图所示．请根据图象判断：当通过R的电
流I为0.3 A时，电阻R消耗的电功率P为________。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共5页让更多的孩子得到更好的教育

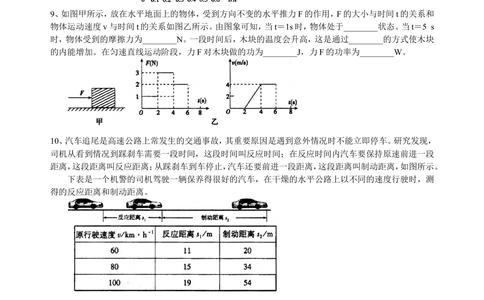

9、如图甲所示，放在水平地面上的物体，受到方向不变的水平推力F的作用，F的大小与时间t的关系和
物体运动速度v与时间t的关系如图乙所示。由图象可知，当t＝1s时，物体处于________状态。当t＝5 s
时，物体受到的摩擦力为________N。一段时间后，木块的温度会升高，这是通过________的方式使木块
的内能增加。在匀速直线运动阶段，力F对木块做的功为________J，力F的功率为________W。
10、汽车追尾是高速公路上常发生的交通事故，其重要原因是遇到意外情况时不能立即停车。研究发现，
司机从看到情况到踩刹车需要一段时间，这段时间叫反应时间；在反应时间内汽车要保持原速前进一段
距离，这段距离叫反应距离；从踩刹车到车停止，汽车还要前进一段距离，这段距离叫制动距离，如图所示。
下表是一个机警的司机驾驶一辆保养得很好的汽车，在干燥的水平公路上以不同的速度行驶时，测
得的反应距离和制动距离。
(1)利用上表数据，算出该司机的反应时间大约是________s；(保留两位小数)
(2)由这个测试可见，________是影响汽车制动距离的主要因素；
(3)请在图中画出从司机看到情况开始计时，到汽车停止的这段时间内，汽车运动的v-t图象。(不需
准确描点)
11、小宁同学在探究浸在液体中的物体所受浮力的规律时，他先将弹簧测力计一端固定，另一端挂一合金
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共5页让更多的孩子得到更好的教育
块A，并放在大烧杯中但没有接触杯底，然后往烧杯中注水，发现弹簧测力计的示数变化如图所示。
求：
（1）合金块A受到的重力。
（2）合金块A受到的最大浮力。
（3）合金块A的密度。
（4）根据图中弹簧测力计的示数变化情况，你能得出什么规律？
【答案与解析】

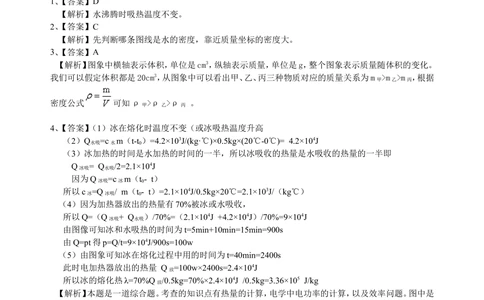

1、【答案】D
【解析】水沸腾时吸热温度不变。
2、【答案】C
【解析】先判断哪条图线是水的密度，靠近质量坐标的密度大。
3、【答案】A
【解析】图象中横轴表示体积，单位是cm3，纵轴表示质量，单位是g，整个图象表示质量随体积的变化。
我们可以假定体积都是20cm3，从图象中可以看出甲、乙、丙三种物质对应的质量关系为m >m >m ，根据
甲 乙 丙
密度公式 可知ρ >ρ >ρ 。
甲 乙 丙
4、【答案】（1）冰在熔化时温度不变（或冰吸热温度升高
（2）Q =c m（t-t）=4.2×103J/(kg·℃)×0.5kg×(20℃-0℃)= 4.2×104J
水吸 水 0
（3）冰加热的时间是水加热的时间的一半，所以冰吸收的热量是水吸收的热量的一半即
Q = Q /2=2.1×104J
冰吸 水吸
因为Q =c m（t- t）
冰吸 冰 0
所以c =Q / m（t- t）=2.1×104J/0.5kg×20℃=2.1×103J/（kg℃）
冰 冰吸 0
（4）因为加热器放出的热量有70%被冰或水吸收，
所以Q=（Q + Q ）/70%=（2.1×104J +4.2×104J）/70%=9×104J
冰吸 水吸
由图像可知冰和水吸热的时间为t=5min+10min=15min=900s
由Q=pt得p=Q/t=9×104J/900s=100w
（5）由图象可知冰在熔化过程中用的时间为t=40min=2400s
此时电加热器放出的热量 Q =100w×2400s=2.4×104J
放
所以冰的熔化热λ=70%Q /0.5kg=70%×2.4×104J /0.5kg=3.36×105 J/kg
放
【解析】本题是一道综合题。考查的知识点有热量的计算，电学中电功率的计算，以及效率问题。图中是
冰的熔化图象，从图象中获得的信息很多：冰的熔点是0摄氏度；熔化过程吸热温度不变；熔化过程用了
40分钟；水的比热容比冰的大。
5、【答案】0.625 7.5
【解析】从图中可以直接获得小灯泡在2.5V、1.5V时的电流为0.25A和0.2A。
6、【答案】乙 保持不变 低
7、【答案】(1)正比 大
(2)B A
(3)将一根弹簧剪成长度不同的两段，分别用大小相同的力拉两弹簧，比较弹簧的伸长的长度(其他
答案合理即可)
【解析】(1)先求出每次弹簧伸长的长度再通过比较数据回答问题。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第4页 共5页让更多的孩子得到更好的教育
(2)由(1)中数据可以看出伸长相同的长度乙受到的拉力大，故占弹簧测力计的量程大；因受相同
的拉力时甲弹簧拉伸更长，故A弹簧测力计的精度高。
(3)依据控制变量法的要求设计实验，具体做法见答案。
8、【答案】9W
【解析】在图象中，电流为0.3 A时，没有对应的图象，因此，可以依据定值电阻R一定时，由P＝I2·R知
电功率与电流的平方成正比，选定电流为0.6 A来判定，对应的电功率为36 W，由P与I的关系可知0.3
A时电功率为36W的 即9 W。
9、【答案】静止 2 做功 16 8
【解析】由v-t图可知t＝1s时物体静止。t＝5s时物体做匀速运动，摩擦力等于此时的推力，由F-t图可
知其大小为2 N。物体滑动时克服摩擦做功会使内能增加。在匀速阶段F做功W＝F·v·t＝2 N×4m/s×2s
＝16 J。功率 。
10、【答案】(1)0.66～0.68 (2)车速
(3)如图
【解析】(1)反应时间等于反应距离除以行驶速度，三种情况的反应时间分别为0.66s，0.675 s，0.684 s保
留两位小数，大约在0.66～0.68 s。
(2)由表中数据分析出：原行驶速度越大，制动距离越长，车速是影响汽车制动距离的主要因素。
(3)司机看到情况需要一段反应时间，在这一段时间内车速不变。从踩刹车到车停止，车速在不断
减小，故作出如答案中图所示的图象。在此图象中，图象不到横坐标或在横坐标以下均不对。
11、【答案与解析】
（1）由图象可知合金块所受的重力为G=36N；
（2）由图象可知，当弹簧测力计的示数不再发生变化时，说明金属块应浸没在水中，此时拉力F=26N
所以金属块所受的浮力F =G-F=36N-26N=10N
浮
（3）由F =ρ gV得
浮 水
由G=mg得m=G/g
所以
（4）物体在浸没前，浮力与浸入的体积有关；浸没后浮力不变。
