本节框架
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

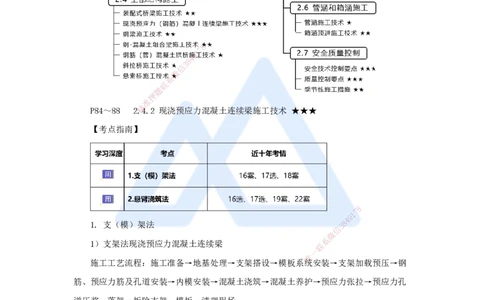

P84～88 2.4.2 现浇预应力混凝土连续梁施工技术 ★★★
【考点指南】
8
7
1
9
4
1. 支（模）架法 3 8
信
微
系
1）支架法现浇预应力混凝土连续梁
联
一
唯
施工工艺流程：施工准备→地基处理→支架搭设→模板系统安装→支架加载预压→钢
筋、预应力筋及孔道安装→内模安装→混凝土浇筑→混凝土养护→预应力张拉→预应力孔
道压浆→落架→拆除支架、模板→清理现场
（1）支架的地基承载力应符合要求。
（2）应有简便可行的落架拆模措施。落架时宜分级循环、对称、有序进行，严控单次
1
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
卸落量。

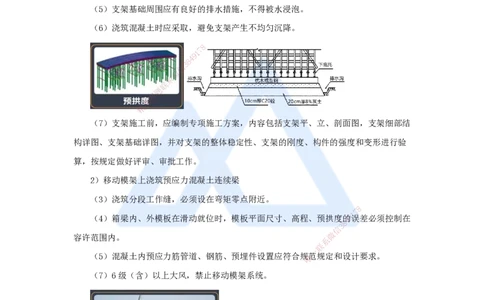

（3）支架模板安装后，宜采取措施消除拼装间隙和地基沉降等非弹性变形。
（4）安装支架时，根据梁体和支架的弹性、非弹性变形，设置预拱度。
（5）支架基础周围应有良好的排水措施，不得被水浸泡。
（6）浇筑混凝土时应采取，避免支架产生不均匀沉降。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
（7）支架施工前 ，应编制专项施工方案，内容包括支架平、立、剖面图，支架细部结
构详图、支架基础详图，并对支架的整体稳定性、支架的刚度、构件的强度和变形进行验
算，按规定做好评审、审批工 作。
2）移动模架上浇筑预应力混凝 土连续梁
（3）浇筑分段工作缝，必须设在弯矩 零点附近。
8
1
7
（4）箱梁内、外模板在滑动就位时，模板 平面尺寸、高程、预拱度
8
的4 9误差必须控制在
信
3
微
容许范围内。
系
联
一
（5）混凝土内预应力筋管道、钢筋、预埋件设置应 符合规唯范规定和设计要求。
（7）6级（含）以上大风，禁止移动模架系统。
2. 悬臂浇筑法
悬臂浇筑的主要设备是一对能行走的挂篮。挂篮在已经张拉锚固并与墩身连成整体的
梁段上移动。绑扎钢筋、立模、浇筑混凝土、施加预应力都在其上进行。完成本段施工
2
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
后，挂篮对称向前各移动一节段，进行下一梁段施工，循序渐进，直至悬臂梁段浇筑完
成。

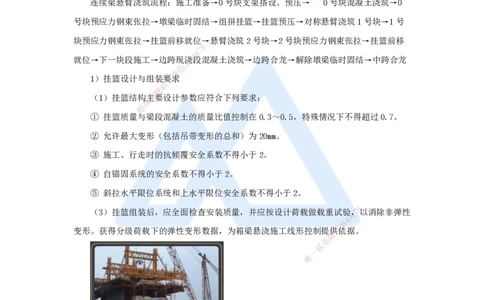

连续梁悬臂浇筑流程：施工准备→0号块支架搭设、预压→ 0号块混凝土浇筑→0
号块预应力钢束张拉→墩梁临时固结→组拼挂篮→挂篮预压→对称悬臂浇筑1号块→1号
块预应力钢束张拉→挂篮前移就位→悬臂浇筑2号块→2号块预应力钢束张拉→挂篮前移
8
7
1
9
就位→下一块段施工→边跨现8浇4段混凝土浇筑→边跨合龙→解除墩梁临时固结→中跨合龙
3
信
微
1）挂篮设计与组装要系求
联
题
（1）挂篮结构主押要设计参数应符合下列要求：
准
精
① 挂篮质量与 梁段混凝土的质量比值控制在0.3～0.5，特殊情况下不得超过0.7。
② 允许最大变形（ 包括吊带变形的总和）为20mm。
③ 施工、行走时的抗倾覆安全系数不得小于2。
④ 自锚固系统的安全系数不得 小于2。
⑤ 斜拉水平限位系统和上水平限位 安全系数不得小于2。
8
（3）挂篮组装后，应全面检查安装质量 ，并应按设计荷载做载重试验
1
，7以消除非弹性
9
8
4
变形。获得分级荷载下的弹性变形数据，为箱梁 悬浇施工线形控制提供信
3
依据。
微
系
联
一
唯
2）浇筑段落
悬浇梁体一般应分四大部分浇筑：
（1）墩顶梁段（0号块）。
（2）墩顶梁段（0号块）两侧对称悬浇梁段。
（3）边孔支架现浇梁段。
3
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
（4）主梁跨中合龙段。

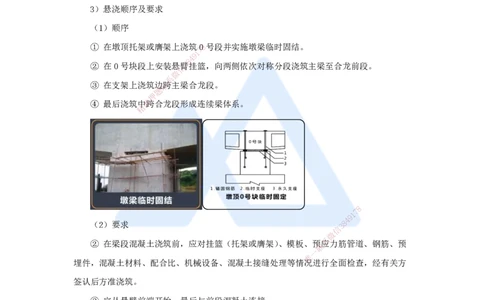

3）悬浇顺序及要求
（1）顺序
① 在墩顶托架或膺架上浇筑80号段并实施墩梁临时固结。
7
1
9
4
8
② 在0号块段上安装悬信臂3挂篮，向两侧依次对称分段浇筑主梁至合龙前段。
微
系
③ 在支架上浇筑边联跨主梁合龙段。
题
押
④ 最后浇筑中准跨合龙段形成连续梁体系。
精
8
1
7
9
（2）要求
信
3 8
4
微
② 在梁段混凝土浇筑前，应对挂篮（托架或膺架 ）、模板、预
系
应力筋管道、钢筋、预
联
一
唯
埋件，混凝土材料、配合比、机械设备、混凝土接缝处理等 情 况进行全面检查，经有关方
签认后方准浇筑。
③ 宜从悬臂前端开始，最后与前段混凝土连接。
⑥ 一般应全断面一次浇筑成型。如箱梁断面较大，需分次浇筑时，除按相关要求处理
好施工缝外，还应采取措施消除后浇混凝土重力引起的挂篮变形，避免现浇混凝土开裂。
4
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
4）张拉及合龙技术要求
（1）顶板、腹板纵向预应力筋张拉顺序一般为上下、左右对称张拉。
（2）合龙顺序一般是先边跨、后次跨、最后中跨。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
（3）连续梁（T 构）的合龙、体系转换和支座反力调整应符合下列要求：
① 合龙段的长度宜为2m。
③ 合龙前应按设计要求， 将两悬臂端合龙口予以临时连接，并将合龙跨一侧墩的临时
锚固放松或改成活动支座。
④ 合龙前，在两端悬臂预加压重，并 于浇筑混凝土过程中逐步撤除，以使悬臂端挠度
8
1
7
保持稳定。
8
4 9
信
3
微
系
联
一
唯
⑤ 合龙宜在一天中气温最低时进行。
⑥ 合龙段的混凝土强度等级宜提高一级，以尽早施加预应力。宜采用微膨胀混凝土或
纤维混凝土，增加混凝土的抗裂性。
⑦ 连续梁的梁跨体系转换，应在合龙段及全部纵向连续预应力筋张拉、压浆完成，并
解除各墩临时固结后进行。
⑧ 梁跨体系转换时，支座反力的调整应以高程控制为主，反力作为校核。
5
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
5）高程控制要求
悬臂浇筑段前端底板和桥面标高的确定是连续梁施工的关键问题之一，确定悬臂浇筑
段前端标高时应考虑：
（1）挂篮前端的垂直变形值。
8
7
（2）预拱度设置。 1
9
4
8
3
信
（3）施工中已浇段的微实际标高。
系
联
（4）温度影响。题
押
准
精
因此，施工过程中的监测项目为前三项；必要时结构物的变形值、应力也应进行监
测，保证结构的强度和 稳定。
随堂练习
【2017】在移动模架上浇筑 预应力混凝土连续梁时，浇筑分段施工缝应设在（ ）零
点附近。
A. 拉力
8
1
7
9
B. 弯矩
信
3 8
4
微
C. 剪力
系
联
一
唯
D. 扭矩
【答案】B
【2016】关于桥梁悬臂浇筑法施工的说法，错误的是（ ）。
A. 浇筑混凝土时，宜从与前段混凝土连接端开始，最后结束于悬臂前端
B. 中跨合龙段应最后浇筑，混凝土强度宜提高一级
C. 桥墩两侧梁段悬臂施工应对称进行
D. 连续梁的梁跨体系转换应在解除各墩临时固结后进行
【答案】A
【2022】背景资料
6
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
某公司承建一座城市桥梁工程，双向六车道，桥面宽度36.5m，主桥设计为T形刚
构，跨径组合为50m+100m+50m，上部结构采用C50预应力混凝土现浇箱梁，下部结构采用
柱式钢筋混凝土墩台，基础采用φ200cm钢筋混凝土钻孔灌注桩。桥梁立面构造如图5所
示。
8
7
1
9
4
8
3
信
微
系
联
项目部编制的施工题组织设计有如下内容：上部结构采用搭设满堂式钢支架施工方案；
押
准
精
将上部结构箱梁划分为①②③④⑤等五种节段，⑤节段为合龙段，长度2m，确定了施工顺
序。上部结构箱梁节段 划分如图5所示。
施工过程中发生如下事件：
事件一：施工过程中，受主 河道的影响及通航需求，项目部取消了原施工组织设计中
上部结构箱梁②④⑤节段的满堂式钢支 架施工方案，重新变更了施工方案，并重新组织召
开专项施工方案专家论证会。
8
1
7
9
事件二：合龙段施工前，项目部在箱梁④节 段的悬臂端预加压重，
信
3并8
4
在浇筑混凝土过
微
程中逐步撤除。
系
联
一
唯
【问题】
1. 事件一中，写出施工方案变更后的上部结构箱梁施工顺序（用图中的编号①-⑤及
→表示）。
2. 事件一中，指出施工方案变更后上部结构箱梁适宜的施工方法。
3. 指出事件二中，预加压重的作用？
1. 事件一中，写出施工方案变更后的上部结构箱梁施工顺序（用图中的编号①-⑤及
→表示）。
【答案】③→②→①→④→⑤
2. 事件一中，指出施工方案变更后上部结构箱梁适宜的施工方法。
7
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
【答案】悬臂浇筑法
3. 指出事件二中，预加压重的作用？
【答案】悬臂端挠度保持稳定
