证儿八经建造师
一级建造师
机电工程管理与实务
基础精学
主讲老师：朱旭阳
考点：索吊具的分类与选用 ★★
内容：
一、钢丝绳、吊索、吊具
二、吊梁
三、起重滑车
四、卷扬机、手拉葫芦

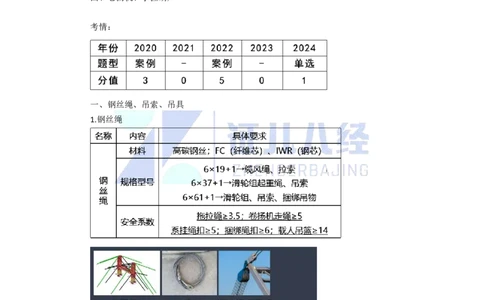

考情：
一、钢丝绳、吊索、吊具
1.钢丝绳
1证儿八经建造师
2.吊索
吊索俗称为千斤绳、绳扣、吊索。用其挂在起重机吊钩上或滑车组的下滑车上吊装设备、
构件等重物。

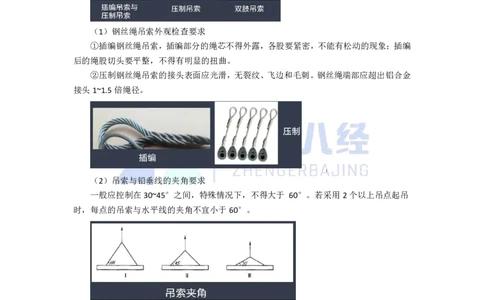

（1）钢丝绳吊索外观检查要求
①插编钢丝绳吊索，插编部分的绳芯不得外露，各股要紧密，不能有松动的现象；插编
后的绳股切头要平整，不得有明显的扭曲。
②压制钢丝绳吊索的接头表面应光滑，无裂纹、飞边和毛刺。钢丝绳端部应超出铝合金
接头1~1.5倍绳径。
（2）吊索与铅垂线的夹角要求
一般应控制在30~45°之间，特殊情况下，不得大于 60°。若采用2个以上吊点起吊
时，每点的吊索与水平线的夹角不宜小于60°。
（3）吊索使用要求
①钢丝绳吊索主要根据吊物重量、吊索直径、根数、受力角度、钢丝绳公称抗拉强度及
安全系数等参数选用；
②吊索钢丝绳的安全系数与被吊设备、构件的精密 （重要）程度及吊索捆绑方式有关；
③钢丝绳在绕过不同尺寸的销轴或滑轮时，其强度应根据不同的弯曲情况进行折减。
（4）钢丝绳环索(吊装带)不得使用的情况
①禁吊标志处绳端露出且无法修复；绳股产生松弛或分离，且无法修复。不得使用。
②钢丝绳出现断丝、断股、钢丝挤出、单层股钢丝绳绳芯挤出、钢丝绳直径局部减小、
2证儿八经建造师
绳股挤出或扭曲、扭结等缺陷；无标牌，不得使用。
3.吊耳、卸扣的使用要求

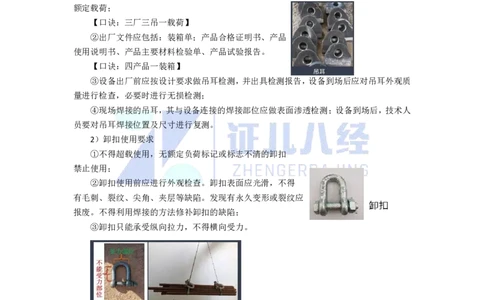

1）吊耳使用要求
①产品标志包括：制造厂名称、出厂编号、出厂日期；吊具名称、吊具型号、吊具自重；
额定载荷；
【口诀：三厂三吊一载荷】
②出厂文件应包括：装箱单；产品合格证明书、产品
使用说明书、产品主要材料检验单、产品试验报告。
【口诀：四产品一装箱】
③设备出厂前应按设计要求做吊耳检测，并出具检测报告，设备到场后应对吊耳外观质
量进行检查，必要时进行无损检测；
④现场焊接的吊耳，其与设备连接的焊接部位应做表面渗透检测；设备到场后，技术人
员要对吊耳焊接位置及尺寸进行复测。
2）卸扣使用要求
①不得超载使用，无额定负荷标记或标志不清的卸扣
禁止使用；
②卸扣使用前应进行外观检查。卸扣表面应光滑，不得
有毛刺、裂纹、尖角、夹层等缺陷。发现有永久变形或裂纹应
报废。不得利用焊接的方法修补卸扣的缺陷；
③卸扣只能承受纵向拉力，不得横向受力。
4.吊梁
（1）吊梁（平衡梁）的作用
3证儿八经建造师
1）减少被吊设备（构件）起吊时所承受的挤压力，避免损坏设备；
2）缩短吊索的高度，减少动滑轮的起吊高度；
3）构件刚度不满足而需要多吊点起吊受力时平衡和分配各吊点载荷；
4）转换吊点。在同一台非标准起重机（如桅杆起重机）的一个吊耳上，如需要挂两套
及其以上的滑轮组，也需要采用平衡梁。双机抬吊时的平衡梁，主要起到分配起重机负荷和
转换吊点的作用。
【口诀：减压力、短高度、衡载荷、换吊点】

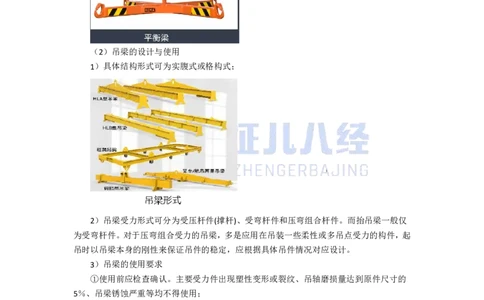

（2）吊梁的设计与使用
1）具体结构形式可为实腹式或格构式；
2）吊梁受力形式可分为受压杆件(撑杆)、受弯杆件和压弯组合杆件。而抬吊梁一般仅
为受弯杆件。对于压弯组合受力的吊梁，多是应用在吊装一些柔性或多吊点受力的构件，起
吊时以吊梁本身的刚性来保证吊件的稳定，应根据具体吊件情况对应设计。
3）吊梁的使用要求
①使用前应检查确认。主要受力件出现塑性变形或裂纹、吊轴磨损量达到原件尺寸的
5％、吊梁锈蚀严重等均不得使用；
②使用中出现异常响声、结构有明显变形等现象应立即停止；
③使用中应避免碰撞和冲击；
④吊梁使用后应清理干净，应放置在平整坚硬的支垫物上，并应由专人保管。
5.起重滑车
（1）滑车分类
滑车按用途和装设目的分类定滑车、动滑车、导向滑车3种，定滑车和动滑车用绳索串
联地穿绕于滑车之间组成滑车组。
4证儿八经建造师
1）定滑车。定滑车安装在固定处，工作时滑轮只转动没有位移，故只能改变力的方向，
而力的大小不变，绳索的速度不变，定滑车一般用其作平衡滑车和导向滑车；
2）动滑车。随吊物同步移动，按其装设目的有省力动滑车，如不计摩阻力，单轮可省
力一半，而增速动滑车，其较滑车可使重物运动速度提高1倍；
3）导向滑车。导向滑车只能改变受力方向，而力的大小不变；
4）滑车组。使用时，滑车组中的定滑车位置不动，只有滑轮转动，而动滑车随重物同
步移动，起省力作用；且滑车组中滑轮愈多愈省力，但重物的移动速度亦相应愈慢。
（2）滑车组钢丝绳穿绕方法
①滑轮组的穿绕方法根据滑轮组的门数确定其穿绕方法，常用的穿绕方法有：顺穿、花
穿和双跑头顺穿。一般3门及以下宜采用顺穿；4~6门宜采用花穿；7门以上宜采用双跑头
顺穿。
②牵引钢丝绳进入滑轮的偏角应控制在不大于4°的范围内。
（3）滑轮组的选用
1）根据受力分析与计算确定的滑轮组载荷选择滑轮组的额定载荷和门数；
5证儿八经建造师
2）计算滑轮组跑绳拉力并选择跑绳直径；
3）注意所选跑绳直径必须与滑轮组相配；
4）根据跑绳的最大拉力和导向角度计算导向轮的载荷并选择导向轮。
【记忆：1额定载荷、门数；2跑绳直径；3导向轮】
（4）滑车的使用要求
1）滑车应按出厂铭牌和产品使用说明书使用，不得超负荷使用；
2）多轮滑车仅使用其部分滑轮时，滑车的起重能力应按使用的轮数与滑车全部轮数的
比例进行折减；
3）滑车组动、定（静）滑车之间的距离要符合相关规范的要求，最小距离不得小于1.5m；
跑绳进入滑轮的偏角不宜大于5°。
四、卷扬机、手拉葫芦
1.卷扬机
2.手拉葫芦
（1）使用检查
1）使用前须检查起升结构的完好性、运转部分的灵
活性及润滑是否良好，拉链应灵活自如，不应有跑链、掉
链和卡滞现象；
2）使用时应将链条摆顺，逐渐拉紧，两吊钩受力在一
条轴线上，经检查确认无问题后，再进行起重作业。
（2）使用要求
1）手拉萌芦吊挂点承载能力不得低于1.05倍的手拉葫芦额定载荷；当采用多台葫芦起
重同一工件时，操作应同步，单台葫芦的最大载荷不应超过其额定载荷的70％；
2）手拉葫芦在垂直、水平或倾斜状态使用时，手拉葫芦的施力方向应在链轮平面上，
以防卡链或掉链；
6证儿八经建造师
3）如承受负荷的手拉葫芦需停留较长时间，必须将手拉链绑在起重链上，以防自锁装
置失灵；
4）已经使用3个月以上或长期闲置未用的手拉葫芦，应进行拆卸、清洗、检查并加注
润滑油。对于存在缺件、结构损坏或机件严重磨损等情况，必须经修复或更换后, 方可使用。
【2012-Y】起重吊装作业所使用的钢丝绳是由（ ）制成的。
A.高碳钢
B.中碳钢
C.低碳钢
D.合金钢
【答案】A
【2016-Y】起重吊装中，安全系数是4.5的6×19钢丝绳宜做（ ）。
A.缆风绳
B.滑轮组跑绳
C.吊索
D.用于载人的绳索
【答案】A
【2017-Y】吊装工程选用卷扬机应考虑的基本参数有（ ）。
A.总功率
B.额定牵引拉力
C.工作速度
D.容绳量
E.自重
【答案】BCD
【2018-Y】关于卷扬机卷筒容绳量的说法，正确的是（ ）。
A.卷筒允许容纳的钢丝绳工作长度最大值
B.卷筒允许容纳的钢丝绳最多缠绕匝数
C.卷筒允许使用的钢丝绳直径范围
D.卷筒允许缠绕的钢丝绳最大长度
【答案】A
【2020-Y改】卷扬机走绳、拖拉绳和起重机捆绑绳的安全系数应分别不小于多少？
【答案】卷扬机走绳的安全系数不小于5，拖拉绳的安全系数不小于3.5，起重机捆绑
绳的安全系数不小于6。
7证儿八经建造师
【2017-E】起重吊装采用2个以上吊点起吊时，下列吊索与水平线的夹角，宜选用的角
度是（ ）。
A.45°
B.50°
C.55°
D.60°
【答案】D
【2021-E】关于起重卸扣的使用要求，正确的有（ ）。
A.按额定负荷标记选用
B.无标记的不得使用
C.可用焊接的方法修补
D.永久变形后应报废
E.只应承受纵向拉力
【答案】ABDE
【2022-二建改】指出图中序号1、2、3分别代表的是什么装置？
【答案】1）1是吊耳；2是吊索；3是平衡梁。
【2024-Y】与吊索钢丝绳安全系数有关的是（ ）。
A.吊索公称直径
B.吊索捆绑方式
C.吊索受力角度
D.吊索强度等级
【答案】B
8证儿八经建造师
总结
